Электропроводка ВАЗ 2104: отличия модификаций

С задачей по выпуску преемника знаменитой ВАЗовской «двойки» автопроизводители справились без проблем —  от донора ВАЗ 2105 «четверка» унаследовала практически все элементы и узлы. Подобная унификация позволяла быстрее запустить в серию новую модель, поэтому даже электропроводка ВАЗ 2104 не имела существенных отличий. Но с появлением модификаций, различия все же появились.

Мечта любого дачника 80-х – ВАЗ 2104 с мощным мотором и большой вместимостью способен на многое

Общие данные

Появление универсала ВАЗ 2104 на отечественном рынке было оправдано сразу несколькими причинами:

  • Во-первых, его предшественник ВАЗ 2102 базировался на шасси копейки, тогда как автопроизводитель уже массово выпускал более современные модели (см. например ВАЗ 21213: нюансы работы).
  • А во-вторых, стране требовался транспорт, позволяющий простым гражданам обеспечить себя универсальным транспортным средством, с помощью которого можно транспортировать нехитрый скарб на дальние расстояния.

На представленном в статье видео наглядно продемонстрированы его возможности как многофункционального транспортного средства, способного не только перевозить пассажиров в городской черте, но и как средства для активного туризма:

  1. путешествия в горную местность;
  2. поездки на природу;
  3. дальние маршруты к морским побережьям и т.п.
  • Модель оказалась популярной и в странах соцлагеря.
  • Она поставлялась туда с 1984 по 2009 годы включительно, и предлагалась под торговыми именами:
  • Lada Estate,
  • Lada Combi или Lada Nova Combi,
  • Lada Riva Break.

Экспортное исполнение всегда отличалось качественной окраской

Обратите внимание! Схема электропроводки ВАЗ 2104 в экспортном исполнении отличалась наличием обогрева заднего стекла и стеклоочистителем на задней двери. Также подобное оснащение встречалось и у ВАЗ 21043, позаимствовавшего салон и электрооборудование у ВАЗ-2107, а с 1994 года стало стандартной комплектацией всех «четверок».. Про другие отличия экспортных моделей АвтоВАЗа вы можете прочесть в статье — насколько вариант Samara Baltic лучше отечественных аналогов.

Про другие отличия экспортных моделей АвтоВАЗа вы можете прочесть в статье — насколько вариант Samara Baltic лучше отечественных аналогов.

Экспортные модели

На фото внизу представлена проводка ВАЗ 2104 и модификации ВАЗ 21043, которая имела отличия лишь в отдельных узлах задней части автомобиля.

На фото – схема проводки модели ВАЗ 21043

В частности, на схеме указаны элементы, которые присутствуют только на экспортных моделях:

  1. Клавишный выключатель обогрева заднего стекла (63) с вынесенной на панель приборов контрольной лампы включения;
  2. Электрический двигатель насоса омывателя стекла задней двери (66);
  3. Моторедуктор очистителя (дворника) заднего стекла (68).

Совет: О том, какую роль играет проводка в машине, вы сможете узнать из публикаций раздела «Общие сведения».

Модели для отечественного рынка

До появления модификации ВАЗ-21047, автомобиль выпускался в стандартной комплектации, позволявшей автовладельцам обслуживать ее своими руками. А многие системы и вовсе были хорошо знакомы автовладельцам по другим моделям отечественного автопрома.

Классическая система электропитания ВАЗ 2104

Тольяттинский автозавод не делал секрета из того факта, что модель практически полностью унифицирована с ВАЗ 2105, ведь даже заводская инструкция выпускалась единой для двух моделей.

Секретов нет: «четверка» – это удлиненная «пятерка»

  1. Но с появлением в производственной программе ВАЗа технологий впрыска, схема проводки ВАЗ 2104 на инжектор была доработана.
  2. В частности, «четверка» получила:
  • пятиступенчатую коробку передач;
  • электрооборудование и салон ВАЗ-2107;
  • силовой агрегат и новые электронные блоки, управлявшие его работой.

ВАЗ 21047 позаимствовал оборудование и узлы у седьмой модели

Справочно: По заводской классификации модели с инжекторным двигателем именовались как ВАЗ-21041i или ВАЗ-21041 VF, но в автомобильной среде их нередко называли «четыре-семь», «сорок семь» или более официально ВАЗ 21047.

Резюме

В целом автомобиль получился добротным, что позволило ему удержаться на заводском конвейере вплоть до 2012 года. Среди особенностей такой привлекательности – низкая цена, возможность увеличения салона, простота обслуживания и доступность запчастей.

Видео: Не Работает Подсветка Приборов ВАЗ 2105

  1. Разбирать фонарик;
  2. Перерезать один провод (в цепи фонарика);
  3. Сложите на концах отрезанной проволоки маленькие два куска проволоки (примерно одинакового сечения);
  4. Закройте фонарик (включите фонарик).

В результате мы получили устройство, изготовленное вручную. Для вызова отдельных цепей и, в частности, для вызова предохранителей в монтажном блоке, расположенном под капотом со стороны водителя. Разумеется, вы понимаете, как использовать такое «устройство» (возьмите два провода с оголенными концами, которые затем подключаются к контактам предохранителя). Два провода, извлеченные из фонарика, служат в качестве «зондов устройства», когда они закрываются, загорается лампа фонаря.

Впоследствии в монтажном блоке был обнаружен (идентифицирован) перегоревший предохранитель. Это предохранитель F10 на 7,5 А, который отвечает за освещение:

  • Приборы
  • Моторного отсека

И номера машин.

Не было запасного, тот же запасной предохранитель в запасе, и, соответственно, возникает вопрос: как заменить предохранитель?

Как я могу заменить предохранитель?

В нынешней безвыходной ситуации было необходимо установить кусок тонкого медного провода вместо предохранителя, после чего приборная панель и другие нынешние потребители начали работать должным образом. Конечно, это не лучший способ решить проблему, но все же после рыбалки мы благополучно прибыли домой. По прибытии домой водитель автомобиля установил рабочий предохранитель соответствующего цвета.

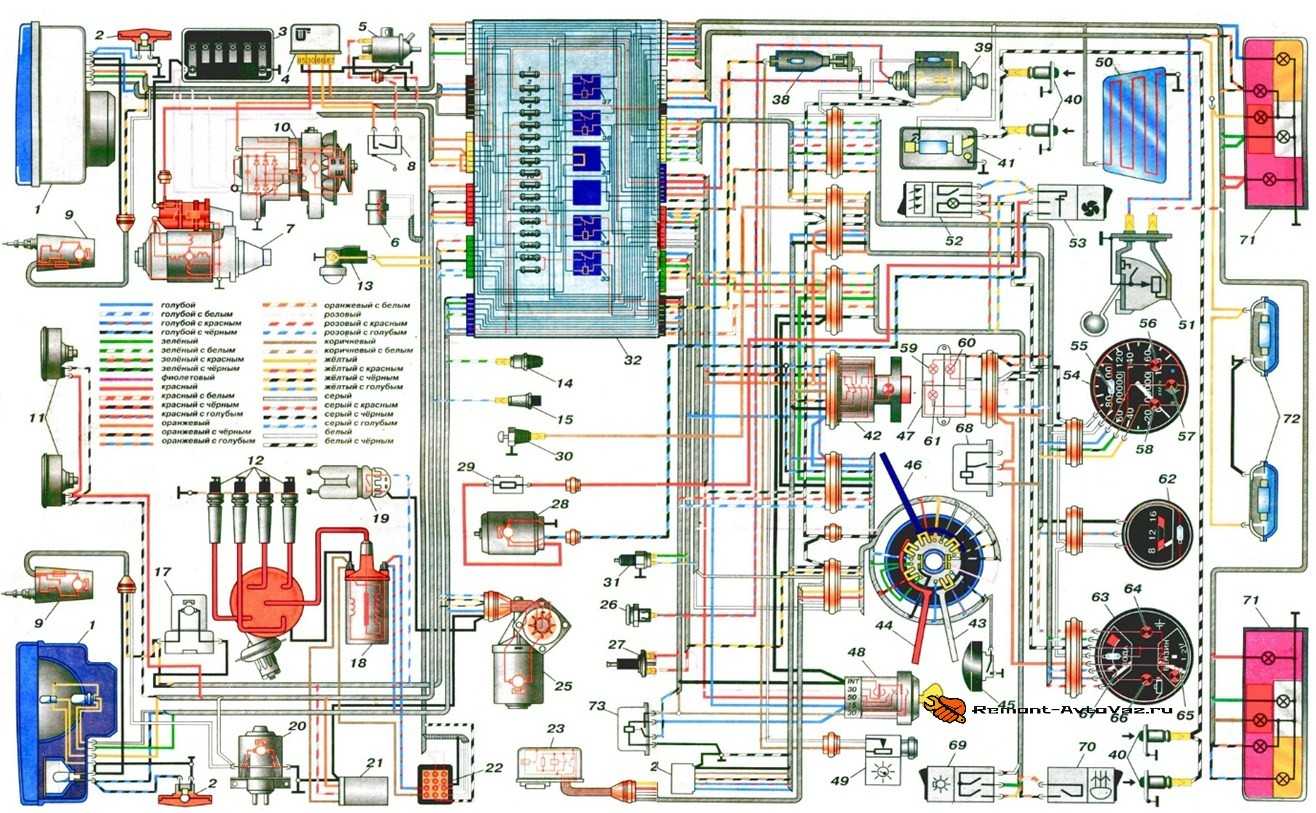

Схема электрообеспечения

Это основные составные элементы системы электрообеспечения ВАЗ-2104.

Полная ее схема представлена ниже:

1    Блок-фары (включает в себя лампы ближнего и дальнего света, передние габариты) 40 Выключатели плафонов (в дверных стойках)
2    Боковые поворотники (расположены на крыльях) 41 Внутренний плафон кузова
3   АКБ 42 Выключатель с-мы обогрева заднего стекла с контрольной лампочкой
4  Реле стартера 43 Контролька ручника
5  Электропневматический клапан карбюратора (холостого хода) 44 Контролька включения задних ПТФ
6 Датчик ВМТ первого цилиндра 45 Контролька уровня тормозной жидкости
7 Cтартер 46 Переключатель с-мы омыва и очистки заднего стекла
8 Микровыключатель карбюратора 47 Выключатель аварийной сигнализации
9 Электрические двигатели очистителей фар 48 Реле-прерыватель контрольки ручника
10 Генератор 49 Переключатель поворотников
11 Звуковые сигналы 50 Переключатель света головных фар
12 Свечи; 51 Выключатель звукового сигнала
13 Лампа подкапотного пространства 52 Выключатель с-мы омыва и очистки стекла и фар
14 Датчик температуры ОЖ 53 Блок контрольных ламп
15 Датчик лампы давления масла 54 Переключатель с-мы омыва и очистки стекла и фар
16 Распределитель-прерыватель 55 Замок зажигания
17 Двигатель системы омыва лобового стекла 56 Выключатель регулятор освещения панели приборов
18 Катушка 57 Выключатель ПТФ в задних блок-фарах
19 Датчик уровня тормозной жидкости 58 Указатель температуры ОЖ
20 Электродвигатели системы омыва фар 59 Приборная доска
21 Блок управления пневматическим клапаном 60 Контролька давления масла
22 Диагностическая колодка 61 Указатель уровня бензина с контролькой резерва
23 Реле системы очистки стекла 62 Контролька заряда АКБ
24 Реле-прерывателя поворотников и аварийки; 63 Вольтметр
25 Двигатель системы очистки стекол; 64 Спидометр
26 Розетка для подключения переносной лампы; 65 Контролька габаритных огней
27 Выключатель стоп-сигнала 66 Контролька поворотников
28  Двигатель с-мы обогрева салона 67 Контролька дальнего света
29 Резистор двигателя с-мы отопления 68 Лампочка освещения приборной доски
30  Выключатель контрольной лампы ручника 69 Переключатель двигателя с-мы вентиляции и обогрева
31  Выключатель освещения при движении задним ходом 70 Двигатель с-мы омыва заднего стекла
32 Монтажный блок 71 Задние блок-фонари
33 Реле включения ближнего света 72 Фонари освещения номерной площадки
34 Реле включения дальнего света 73 Нагревательный элемент заднего стекла
35 Перемычка (вместо реле звуковых сигналов) 74 Двигатель очистителя заднего стекла
36 Реле включения системы омыва и очистки фар 75 Плафон багажного отсека
37 Реле включения системы обогрева заднего стекла 76 Датчик уровня и резерва бензина
38 Лампочка бардачка 77 Реле зажигания
39  Прикуриватель

Отметим, что данной системой электрооборудования изначально оснащались только экспортные модели ВАЗ-2104. Штатным оно стало для последующей модификации универсала – 21043.

Для сравнения ниже представлена схема электрооборудования ВАЗ-2105, которая являлась штатной для первых моделей универсала:

По схеме видно, что первые универсалы не оснащались системой обогрева и очистки заднего стекла, омывателями и очистителями фар, а также механизмами их управления. В остальном электрическая схема идентична.

Схема электрооборудования ВАЗ-2104 инжектор отличается тем, у этого авто используется уже электроборудование, позаимствованное у инжекторной модели ВАЗ-2107. Эта модификация универсала получила обозначение ВАЗ-21047 и она являлась последней в истории этого автомобиля.

Снятие и установка панели приборов на ВАЗ 2104, 2105, 2107

Здравствуйте, сегодня мы рассмотрим процесс снятия панели приборов на ВАЗ 2104, 2105, 2107. Чаще всего панель приборов снимают для замены ламп ее подсветки или при замене подрулевых переключателей для отсоединения колодок, либо же когда снимают торпедо.

Итак перейдем к снятию панели приборов. Сначала на всякий случай снимите клемму с аккумулятора. Потом подденьте и снимите рукоятки управления потоком воздуха

Далее откручиваем гайку, которая крепит рукоятку сброса показаний суточного пробега

После того, как сняли гайку с шайбой протолкните внутрь панели рукоятку.

Потом плоской отверткой снимаем заглушку на блоке рычагов управления печкой, за которой находится саморез

Откручиваем этот саморез

После этого снимаем панель

Далее нужно отвернуть гайку крепления троса спидометра

Следующим действием снимите шланг со штуцера эконометра

После этого отсоедините колодки с проводами от панели приборов и снимите ее

Установку панели приборов произведите обратной последовательности.

Модификации автомобиля

ВАЗ-2104. Базовая версия универсала, с карбюраторным двигателем от ВАЗ-2105, объемом 1,3 литра и мощностью 64 лошадиных сил. Оснащен 4-ступенчатой коробкой передач.

ВАЗ-21041. Опытный образец универсала, на него установили карбюраторный двигатель от ВАЗ-2101, объемом 1,2 литра и мощностью 62 л.с.. Так же как и базовая модель оснащался 4-ступенчатой, механической коробкой передач.

ВАЗ-21042. Экспортный вариант, руль располагался справа. Также автомобиль получил карбюраторный двигатель от ВАЗ-2103, объемом 1,5 литра и мощностью 72 л.с.

ВАЗ-21043. Автомобиль оснащался электрикой и салоном от ВАЗ-2107, некоторые экземпляры имели салон ВАЗ-2106. Карбюраторный двигатель был позаимствован у ВАЗ-2103. Коробка передач была как 4 так и 5-ступенчатой.

ВАЗ-21044. Экспортная модель, оснащенная двигателем от ВАЗ-2107, объемом 1.7 литра с моновпрыском, а так же 5-ступенчатой коробкой передач.

ВАЗ-21045. Экспортная модификация с двигателем 1,8 литра, в серийное производство не попала.

ВАЗ-21045Д. Мелкосерийно выпускали с 1999 года, оснащалась дизельным двигателем ВАЗ-341, объемом 1,52 литра и мощностью 50 лошадиных сил. Коробка передач 5-ступенчатая.

ВАЗ-21047. Опытный образец с двигателем от копейки. Улучшенный вариант «Четверки», оснащалась салоном от ВАЗ-2107 и карбюраторным двигателем ВАЗ-2103 объемом 1,5 литра и мощностью 72 л.с.. Коробка передач 5-ступенчатая. На экспортных модификациях решетка радиатора устанавливалась от ВАЗ-2107.

ВАЗ-21048. Дизельный универсал, с двигателем от ВАЗ-343 объемом 1,77 литра. Коробка передач 5-ступенчатая.

ВАЗ-21041i. Автомобиль, оснащенный инжекторным двигателем ВАЗ-21067. объемом 1,6 литра. Коробка передач 5-ступенчатая. Электрооборудование и салон от автомобиля ВАЗ-2107, а передние сиденья от Ижевского хэтчбэка ИЖ-2126.

ВАЗ-21041 VF. Салон, электрика и передние сиденья как у предыдущей модификации, также позаимствована у ВАЗ-2107 решетка радиатора. Оснащался 1.5 литровым инжекторным двигателем от ВАЗ-2103 и 5-ступенчатой механической коробкой передач.

Как модернизировать ВАЗ 2105, придать ему изюминки и функциональности с помощью панели приборов?

Для того чтобы использовать полностью информацию, которую предоставляет приборная панель, нужно знать расположение и назначение ее приборов и индикаторов, их характеристики. В руководстве по эксплуатации дано описание приборки. Стандартная панель состоит из набора измеряющих и контрольных приборов, а также сигнализаторов.Щиток приборов ВАЗ 2105На приборной панели обычно присутствуют следующие компоненты:

спидометр – указатель скорости со счетчиком пробега;
указатели температуры ОЖ и уровня топлива;
контрольные лампочки заряда АКБ, уровня масла, резерва топлива;
лампочки-контрольки, включения габаритных огней, дальнего света, указателей поворотов;
вольтметр;
блок сигнализаторов;
выключатели обогрева заднего стекла, задних противотуманных огней;
переключатели наружного освещения и электровентилятора отопителя.

При установке бортового компьютера появляется возможность отслеживать более 20 параметров, которые позволяют контролировать работу узлов и систем машины. Информация отражается на дисплее (автор видео — RusLan 404).

Демонтаж и ремонт приборки может потребоваться при следующих неисправностях:

Не горит подсветка контрольного щитка. Следует проверить состояние проводки, контактов, исправность предохранителей.
Не работает ни один датчик, указатель, не зажигаются контрольные лампочки. В первую очередь следует проверить предохранитель в монтажном блоке и заменить его, если он сгорел.
Если стрелки указателей дергаются в разные стороны, причиной чаще всего бывает плохой контакт массы.
Неисправности могут быть связаны с работой самой приборной панели. Необходимо демонтировать щиток и провести диагностику.
Порой работоспособность приборки вызвана неисправностью прикуривателя. Приборный щиток при этом не работает или функционирует некорректно.
Работоспособность контрольного щитка порой пропадает после тюнинга.

Тюнинг светодиодной подсветкой

Инструкция по монтажу и ремонту

Демонтаж контрольного щитка может потребоваться для ремонта, тюнинга панели, замены датчиков и др. Процедура несложная и может быть выполнена в домашних условиях.

Инструменты и материалы

Инструментарий для разборкиДля проведения разборки и ремонта приборной панели необходимо приготовить следующие инструменты и материалы:

  • набор ключей;
  • набор отверток;
  • тестер для диагностики;
  • новые датчики и детали, необходимые для замены;
  • элементы для тюнинга.

Алгоритм действий

Для демонтажа приборки, нужно выполнить следующие шаги:

Отключить электропитание машины, отсоединив клемму с «минусом» от АКБ.
Выкрутив крепежные болты нужно снять кожух с рулевой колонки.
Сняв заглушки и выкрутив два винта, снимается щиток приборов.
Далее отсоединяются штекера проводов.
Открыв бардачок, нужно отвернуть болты крепления. Аналогично выкручиваются болты крепления полки для вещей.
Потянув рукоятку гидрокорректора света, необходимо ее снять. Затем с помощью торцевого ключа отвернуть крепежную гайку и протолкнуть внутрь.
В бардачке следует отсоединить провод питания лампы подсветки.
Открутив два болта, нужно сдвинуть блок управления отопителя.
Далее следует демонтировать воздуховод.
На следующем этапе необходимо выкрутить весь крепеж консоли.
Когда будут выкручены последние две гайки крепления в центре, нужно аккуратно снять панель со шпилек и демонтировать из салона.

Далее выполняется необходимый ремонт, тюнинг, замена датчиков, устанавливается подсветка. После выполнения всех манипуляций сборку приборки осуществляют в порядке обратном разборке.Отключение разъемов с проводами

Идеи для тюнинга

Автомобиль ВАЗ 2105 мало модернизировался, в основном это касалось двигателя. Владельцы «пятерок», как и автомобилей УАЗ, часто прибегают к тюнингу панели приборов, чтобы придать ей современный вид, увеличить функциональность.На ВАЗ 2105 тюнинг возможен в таких вариантах:

  • приобрести готовый набор, в который входят циферблаты для датчиков, приборные доски, детали для подсветки, проводка и клеммы для подключений;
  • бюджетным вариантом является подсветка приборов светодиодами разного цвета;
  • более сложным технически является фактурное и цветовое изменение консоли.

С помощью светодиодной подсветки можно изменить дизайн контрольного щитка, сделать его стильным и придать индивидуальный вид.

Фотогалерея

В фотогалерее представлен ВАЗ 2105 — фото различных вариантов тюнинга контрольного щитка.1. Подсветка приборки ВАЗ 21052. Красная отделка консоли3. Щиток пятерки с тахометром Загрузка …

Почему подсветка приборной панели выключена

Я приведу пример из моей жизни. Летом я ездил на рыбалку с другом на автомобиле ВАЗ 2115. По дороге к месту прибытия освещение приборной панели выключилось. Неисправность может показаться незначительной для дня, но вечером и ночью водитель в этой ситуации не может сосредоточиться на показаниях приборов, а значит, необходимо было устранить неисправность.

Что делать в этой ситуации, где нужно искать причину неисправности? Запасные лампочки были в наличии, предохранителей нет. А может причина не в предохранителях, а в зазоре или отсутствии контакта? Сразу вообще не поймешь с чего начать. То есть мы задали себе одно мнение: как тогда определить вину в этом случае?

Схема панели приборов ВАЗ-2107

Панель приборов – это важная составляющая каждого автомобиля, и модель 2107 не является исключением. Для визуального восприятия лучше посмотреть, как выглядит схема ВАЗ 2107 «приборки».

1 — автомобильный вольтметр;

2 — сигнализатор скорости движения или, проще говоря, спидометр;

3 —счетчик машинного пройденного пути – одометр;

4 — тахометр. Он показывает частоту, с которой вращается коленчатый вал. Желтая зона на шкале обозначает, что двигатель работает на высоких оборотах; красная зона показывает недопустимые режимы. 6000 об/мин – максимально допустимые обороты.

5 — указатель температурного состояния охлаждающей жидкости. Зеленая зона – это нормальная температура охлаждающей жидкости. О перегреве двигателя сигнализирует красная зона. Автомобиль запрещается эксплуатировать при температуре охлаждающей жидкости, которая составляет показатель свыше 118 °С;

6 — эконометр. Данный указатель помогает выбрать из всех режимов наиболее экономичный для работы мотора (стрелка прибора должна находится в зеленой зоне его шкалы).

7 — блок (КЛ) контрольных ламп автомобиля ВАЗ 2107:

— включения поворотных указателей (при включении левого или правого поворота загорается мигающим зеленым светом);

— неисправности механизма управления двигателем (используется на автомобиле с инжекторным силовым агрегатом. Лампа светиться оранжевым светом, если включено зажигание. Когда запускается двигатель, она гаснет). При неисправностях в системе, лампа мигает или же постоянно горит. В такой ситуации использовать автомобиль не запрещается, система просто перейдет на резервный режим работы;

— лампа заряда АКБ. Во время включения зажигания лампа на панели приборов приобретает красный свет и гаснет, когда происходит запуск двигателя. Если лампа продолжает гореть, значит отсутствует заряд батареи. Причин может быть несколько: недостаточное натянут ремень привода генератора, цепь контрольной лампы или генератора неисправна. Если и дальше эксплуатировать автомобиль, то это может привести к тому, что аккумулятор полностью разрядится и остановится двигатель. Также может возникнуть пожар;

— сигнализатор включения габаритного света (загорается зеленым, если включены габаритные огни);

— индикатор включения дальнего света осветительных приборов автомобиля (лампа загорается синим светом, если включить дальний свет фар);

— недостаточно давления масла. Когда включается зажигание, лампа давления масла начинает светиться красным светом и сразу же гаснет, когда мотор запускается. Если лампа продолжает гореть, значит присутствует низкое давление масла. Чтобы избежать выхода из строя силового агрегата, его нужно заглушить и попробовать устранить причину неисправности;

— включен стояночный тормоз (лампа загорается ярким красным светом, если включается зажигание и поднят рычаг стояночного тормоза).

8 —показатель пути, который пройден за сутки;

9 —(КЛ) резерва топлива. Желтый свет загорается, если в топливном баке остается менее 6—4 литров топлива;

10 — показатель уровня топлива;

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

F1 10 Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2 10 Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3 10 Резервный
F4 10 Резервный
F5 20 Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6 10 Прикуриватель. Штепсельная розетка переносной лампы
F7 20 Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8 10 Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9 7.5 Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10 10 Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11 10 Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12 10 Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13 10 Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14 10 Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15 10 Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16 10 Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17 10 Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар;

F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты.

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный

7,5А — Коричневый

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
