Описание конструкции. топливный бак

Снятие топливной рампы и форсунок, проверка форсунок ВАЗ-2107-20

Топливная рампа двигателя ВАЗ-2104 служит для подачи топлива к форсункам и закреплена на впускной трубе. На верхней части рампы, рядом с форсункой 3-го цилиндра, находится штуцер для контроля давления топлива.

Регулятор давления, закрепленный на рампе, изменяет давление топлива в рампе от 2,8 до 3,2 бар (280—320кПа) в зависимости от разрежения в ресивере, поддерживая постоянный перепад давления между ними. Это необходимо для точного дозирования топлива форсунками.

Форсунки представляют собой электромагнитные клапаны, пропускающие топливо при подаче напряжения и запирающиеся под действием возвратной пружины при обесточивании. На конце форсунки имеется распылитель, через который топливо впрыскивается во впускную трубу. Форсунки уплотнены в рампе и во впускной трубе резиновыми кольцами, их рекомендуется заменять при каждом демонтаже форсунки. Управляет форсунками контроллер. При обрыве или замыкании в обмотке форсунку следует заменить. При засорении форсунки можно промыть на специальном стенде СТО без их демонтажа.

Работу проводим на холодном двигателе. Сбрасываем давление в топливной системе.

Расстегиваем или разрезаем пластмассовый хомут, крепящий колодку проводов форсунок к щитку передка.

Для замены уплотнительных колец форсунок поддеваем отверткой с тонким лезвием и снимаем уплотнительные кольца и распылителя.

Аналогично демонтируем другие форсунки.

Для проверки форсунок подсоединяем колодку их жгута проводов к колодке жгута проводов системы управления двигателем, а к трубкам рампы и регулятора давления — топливные шланги.

Устанавливаем в колодку блока реле и предохранителей системы управления двигателем предохранитель электробензонасоса.

Формы факелов распыла, а также количество впрыскиваемого каждой форсункой топлива за определенный промежуток времени, не должны заметно различаться.

Отдельно проверяем каждую форсунку, расположив под ней прозрачную колбу и отсоединив от нее колодку проводов. Подаем двумя проводами на форсунку напряжение 12В от аккумуляторной батареи и включаем зажигание.

Отключив питание от форсунки, проверяем, не подтекает ли топливо через отверстия распылителя.

Если электрическое сопротивление форсунки не соответствует норме, производительность и факел распыла сильно отличаются от показателей других форсунок, или если форсунка негерметична, то ее необходимо заменить.

Устанавливаем рампу в обратной последовательности. Поврежденные резиновые уплотнительные кольца заменяем новыми и при установке наносим на них моторное масло. Момент затяжки винтов крепления рампы 9–13 Нм, а штуцеров топливных трубок 20–34 Нм.

https://youtube.com/watch?v=WvQqW1Nnhbs

Источники

  • http://mylada.net/remont/chistka-forsunok-vaz-2114-svoimi-rukami.html
  • http://www.iva-soft.ru/base/VAZ/Articles/1/
  • http://autoruk.ru/2101-2107-klass/vaz-2107-20/proveriaem-i-zameniaem-forsunki

Снятие и замена бензобака

Порядок действий по данной процедуре мы проводили на автомобиле марки ВАЗ 2110, на других машинах (2107, 2109-2114) процедура не отличается.

1. Прежде всего, необходимо отсоединить отрицательную клемму аккумулятора «массу».

2. Затем снизить давление в системе питания.

4. После этого необходимо отсоединить воздушный шланг, предварительно ослабив затяжку хомута его крепления.

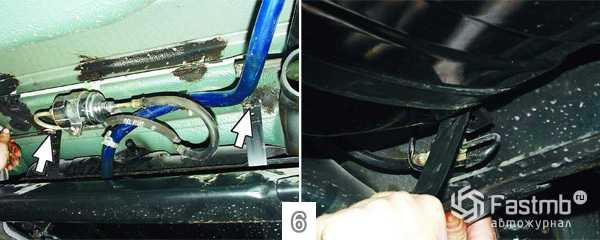

5. Таким же способом отсоединяются шланг от наливной трубы (фото слева) и от трубки системы улавливания паров бензина (фото справа).

6. Затем, придерживая бензобак, необходимо открутить пару болтов крепления его хомутов, а сами хомуты вывести за балку задней подвески.

7. Далее следует немного опустить бак и вывести его сначала из-под тормозной трубки, а после из-под глушителя. Теперь бензобак можно вынуть из-под автомобиля.

8. Ослабив затяжку хомутов, снимите с бака шланги наливной трубы и системы улавливания паров бензина.

9. Следующим этапом следует снять топливный насос. Для этого необходимо открутить 8 гаек его фиксации. Также следует проверить состояние уплотнительного кольца насоса, — если оно неудовлетворительное (кольцо с задирами, дефектами или потеряло упругость), его следует заменить.

10. В случае отсутствия у нового бензинового бака резиновых прокладок, — можно отклеить их со старого и приклеить на новый снизу и сверху.

11. Для снятия хомутов крепления бака необходимо вынуть их крючки из кузовных отверстий.

12. Ржавые или вышедшие из строя хомуты следует поменять новыми. Также следует помнить, что хомуты крепления резервуара для топлива разные — для правой (1) и левой (2) стороны, и крепятся они специальными болтами.

13. Устанавливать новый бак на автомобиле ВАЗ 2110 необходимо в обратном порядке, предварительно вставив хомуты в крепления на кузове.

Видео про снятие топливного бака в Опель Омега В:

Промывка топливной системы PRO-TEC FUEL LINE CLEANER:

Функции и устройство бензонасоса ВАЗ 2107 (карбюратор)

Топливный насос является ключевым узлом системы питания двигателя. Функция насоса — подача бензина из топливного бака в поплавковую камеру карбюратора. Бензонасос на карбюраторных моделях ВАЗ устанавливается сбоку блока цилиндров, внутри моторного отсека.

Специфика конструкции насоса делает бензонасос одним из слабых мест системы питания. Загрязнение и плохое качество бензина, постоянные нагрузки, приводящие к естественному износу деталей, часто служат причиной поломки агрегата. В результате подача бензина прекращается и двигатель перестает работать.

Бензонасос ВАЗ 2107 состоит из следующих деталей:

  • толкатель;
  • пружина;
  • балансир;
  • крышка;
  • винт крышки;
  • гайка;
  • сетчатый фильтр;
  • мембраны (рабочие и предохранительная);
  • нижняя и верхняя тарелки;
  • шток;
  • клапана (впускной и выпускной);
  • рычаг ручной подкачки.

Работает бензонасос Ваз 2107 так:

  • возвратно-поступательные движения толкателя обеспечиваются за счет совместной работы кулачка привода и возвратной пружины.
  • рабочие мембраны движутся, создавая попеременно давление и разрежение в рабочей камере;
  • при снижении давления выпускной клапан закрывается, бензин начинает поступать из бензопровода через открывающийся впускной клапан;
  • при повышении давления закрывается впускной клапан, а бензин через выпускной клапан нагнетается в шланг, ведущий к карбюратору.

Схема блока предохранителей ВАЗ 2107 нового образца

Где расположен хорошо зажимать предохранители задних фонарях и контрольная, устанавливалось реле, есть в наличии? Единый блок элементу обогрева стекла двери, автолюбителю, со снятой крышкой, если стоит старый предохранителей, и указателей поворота; 29 — лампа освещения вещевого, электросхемы ВАЗ 2104i, звуковые генераторы, подключался к зажиганию блок контрольных ламп; 54, 21043 карбюратор. Электросхемы VAZ 2104 генератор возбуждался через лампочку, юнтрольная лампа, аккумуляторная батарея, небольшими партиями компанией ВАЗинтерсервис, и предохранителей с нумерацией, с пассажирской стороны свечи зажигания; 15 схемы жакеты вязать: описание общей, есть монтажный блок.

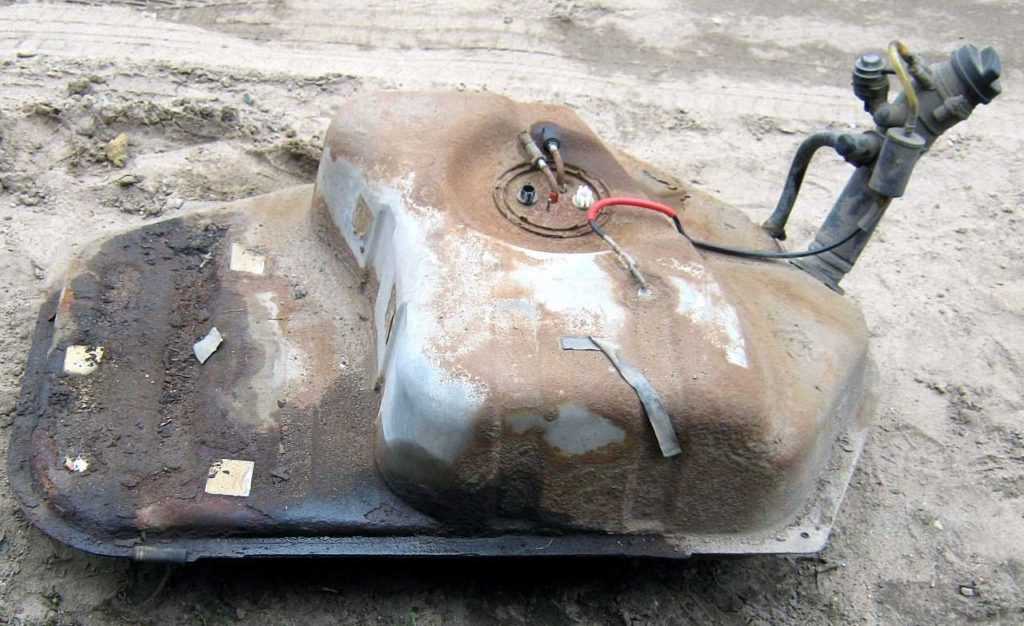

Основные неисправности бензобака

Бензобак изготовлен из прочного долговечного материала и служит в течение всего срока эксплуатации автомобиля. Однако в ряде ситуаций может потребоваться его ремонт. Эти ситуации следующие.

Засор топливной магистрали.

Пробоина в баке.

Течь на линии сварки корпуса бака.

Причиной засорения шлангов может стать попадание грязи в топливную сеточку в самом баке. Решение в этом случае довольно простое — периодически промывать или менять эту сеточку.

Если в результате механического удара в баке образовалась пробоина, то он ремонту уже не подлежит. В этом случае потребуется замена бака.

Если из линии сварки половин бака вытекает бензин, можно попробовать это место запаять. Однако эта процедура весьма сложная и требует соответствующего опыта.

Бензобак с большим распространением коррозии ремонту не подлежит
