Тормозная система ваз 2110.(2112). ремонт и особенности

Тревожные сигналы

Следующие симптомы, достаточно небезопасны, обратите внимание:

  1. Если тормоза совсем пропали, то однозначно – дальше ехать нельзя, даже до СТО! Если самостоятельный ремонт на месте не по силам, или попросту невозможен, нужно вызывать эвакуатор;
  2. При торможении идет сильная вибрация, особенно ощущаемая в рулевой колонке. Нажимаешь на педаль, и просто тяжело удержать руль в руках. Причин вибрации может быть несколько: • Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски. Их устройство таково, что они очень не любят, когда торможение происходит в дождь, а то и прямо в луже. Здесь никакой ремонт не поможет – нужна замена дисков на вентилируемые; • Также возможна вибрация при неисправности в задних барабанах. Если при осмотре обнаружите на рабочей поверхности темные пятна, то это свидетельствует о неравномерном износе. При этом вибрация обычно очень сильная. Таким барабанам нужен срочный ремонт, а возможно – и замена на дисковые тормозные механизмы; • Проверьте передние тормозные диски на предмет деформации. При этом тоже наблюдается вибрация.
  3. Педаль тормоза слишком тугая. Причин тому может также быть несколько: • Засор воздушного фильтра для вакуумного усилителя может повлиять на то, что педаль стала тугая; • Проверьте сам вакуумный усилитель. Его возможные неисправности – разрушение диафрагмы, наконечника, заедание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем. Во всех этих случаях может наблюдаться синдром тугой педали, и нужен ремонт любой неисправности из указанных; • Также педаль может становиться более тугой по мере износа накладок, проверьте их тоже.
  4. Шипит при нажатии на тормоз. Если шипит именно в момент нажатия на педаль – нужно срочно проверить вакуумный усилитель, а затем решить что ему нужно – ремонт или замена. А вот если шипит тогда, когда отпускаете тормоз, то это явление из разряда обычных. Если, конечно, шипит не слишком явно.

Многие, считая, что тормоза плохие, и ремонт им не помогает, решаются на существенные переделки и тюнинг. Например, тюнинг тормозной системы ВАЗ 2110 может включать в себя замену задних барабанных механизмов на дисковые.

Здесь особенно важно знать, что торможение задних колес должно быть более мягким и наступать чуть позже, чем передних для предотвращения заноса. Еще одна возможная идея для тюнинга – замена вакуумного усилителя а также главного тормозного цилиндра. Вместо штатных устанавливают от Лады Приоры

Это обычно помогает прежде всего в том, что не ощущается вибрация, а педаль работает с оптимальным усилием

Вместо штатных устанавливают от Лады Приоры. Это обычно помогает прежде всего в том, что не ощущается вибрация, а педаль работает с оптимальным усилием

Еще одна возможная идея для тюнинга – замена вакуумного усилителя а также главного тормозного цилиндра. Вместо штатных устанавливают от Лады Приоры. Это обычно помогает прежде всего в том, что не ощущается вибрация, а педаль работает с оптимальным усилием.

И не забывайте – после каждого вмешательства в работу тормозов нужна их прокачка.

Плюсы

Рассмотрим, в чем же дисковые тормоза лучше проявляют себя, чем барабанные:

Торможение становится более надежным, уменьшается тормозной путь;
Тормозные усилия распределяются более равномерно, учитывая, что ВАЗ 2110 – переднеприводный автомобиль;
Возникает эффект более быстрого срабатывания после нажатия на педаль;
Снижаются неподрессоренные массы;
Лучше происходит рассеивание тепла, что особенно важно во время движения на горной дороге или при активных разгонах/торможениях. По этой причине тормозная система лучше охлаждается;
Дисковые значительно проще демонтировать и менять;
Исчезает необходимость регулировать ручник после каждого ремонта задних тормозов, хотя в первый раз придется это сделать;
Не примерзают зимой после мойки, как барабанные;
Дисковые задние тормоза, установленные на ВАЗ 2110, значительно удобнее контролировать и своевременно замечать износ колодок.

Регулировка

Работа колдуна на автомобилях ВАЗ, зависит от положения кузова. Поэтому регулировку необходимо выполнять не только при каждом техническом обслуживании, но и при замене амортизаторов и пружин, после проведения ремонта задней балки и, конечно, замене самого колдуна.

Автомобиль размещается на эстакаде или смотровой яме, для установки подвески в равновесное положение, пару раз качается руками багажник. Ключом на 13 ослабляются болты крепления к кронштейну, передний болт снизу не виден, его надо найти на ощупь.

Перемещая регулятор, достигается зазор в 2 мм между упругой пластиной (шток упирается в нее) и рычагом. Сопротивление пружины велико, надо использовать «монтажку» или специальное приспособление. Болты затягиваются, зазор проверяется щупом. При отсутствии щупа, можно использовать сверло диаметром 2 мм и даже двухрублевую монету.

Дальнейшая проверка проводится на ходу. Тормозя со скорости 40 км/час, самостоятельно или при помощи напарника вне машины оцените момент начала срабатывания задних механизмов по сравнению с передними.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

ВАЗ 2110 | Суппорт передних тормозов

9.4. Суппорт передних тормозов

ОБЩИЕ СВЕДЕНИЯ
1. Пылезащитный чехол 2. Держатель колодок 3. Противошумовая прокладка 4. Внутренняя тормозная колодка (с индикатором износа) 5. Крепежные пластинки колодок 6. Внешняя тормозная колодка 7. Противошумовая прокладка 8. Противошумовая пружина 9. Крепежные пластинки колодок 10. Крепежное кольцо 11. Чехол цилиндра 12. Поршень 13. Уплотнение 14. Суппорт тормоза 15. Прокладка 16. Клапан выпуска воздуха 17. Втулка 18. Штифт
1. Тормозной диск 2. Держатель колодок 3. Индикатор износа тормозных колодок 4. Крепежные пластинки 5. Внешняя тормозная колодка 6. Внутренняя противошумовая прокладка 7. Противошумовая прокладка 8. Крепежные пластинки тормозных колодок 9. Внутренняя тормозная колодка 10. Противошумовая прокладка 11. Чехол цилиндра 12. Крепежное кольцо 13.Уплотнение 14. Поршень 15. Втулка 16. Пылезащитный чехол 17. Прокладка 18. Клапан выпуска воздуха 19. Суппорт тормоза 20. Пылезащитный чехол

Пыль, образовавшаяся в результате износа тормозных колодок, содержит асбест, опасный для здоровья. Не сдувайте его при помощи сжатого воздуха и не вдыхайте.

Если необходимо провести переборку суппорта (обычно из-за утечки тормозной жидкости) предварительно узнайте цену запасных частей или стоимость уже восставленного или нового суппорта. Перед началом переборки приобретите ремонтный набор. Всегда ремонтируйте оба суппорта вместе – никогда не ремонтируйте только один из них.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открутите гайки крепления колеса, поднимите переднюю часть автомобиля и установите его на опорах. Снимите колесо.
2. Открутите болт (указан нижней стрелкой) и отсоедините тормозной шланг (указан верхней стрелкой) от суппорта.
3. При помощи отрезка резинового шланга подходящего диаметра закройте отверстие шланга для того, чтобы внутрь его не попала грязь или влага и чтобы сократить потерю тормозной жидкости.
4. Руководствуясь инструкциями, приведенными в подразделе 9.3, снимите суппорт (снятие суппорта является частью операции по замене тормозных колодок).

Переборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для переборки суппорта снимите крепежное кольцо чехла и чехол . Перед снятием поршня, поместите деревянный блок или несколько тряпок между поршнем и суппортом для защиты от повреждения при снятии.
2. Для того, чтобы достать поршень из суппорта, подсоедините воздушный шланг к месту подсоединения тормозного шланга к суппорту и выдавите поршень при помощи сжатого воздуха. Не прилагайте слишком большое давление, достаточно, чтобы поршень немного вышел из цилиндра.
Предупреждение Будьте осторожны и следите за тем, чтобы ваши пальцы не находились между суппортом и поршнем, так как поршень может прижать их.
3. Осмотрите поверхность поршня и стенок цилиндра суппорта. Если они поцарапаны, на них есть следи коррозии или износа, замените суппорт вместе с поршнем.
4. Если эти элементы в хорошем состоянии, снимите уплотнение поршня с цилиндра суппорта при помощи деревянного или пластикового инструмента. Металлические инструменты могут повредить поверхность цилиндра.
5. На суппорте модели PD51 выдавите втулку из суппорта и снимите пылезащитные чехлы с обеих сторон.
6. Очистите все элементы при помощи чистящей жидкости для механизма тормозов.
7. Для сборки суппорта вам необходимо приобрести ремонтный набор, подходящий для вашей модели автомобиля.
8. Опустите новое уплотнение поршня и поршень в тормозную жидкость и установите их в цилиндр суппорта. Не применяйте силу при установке поршня в цилиндр, проверьте, чтобы он был установлен правильно, и введите его в цилиндр, плотно на него надавив (не прилагайте слишком большого усилия).
9. Установите новый пылезащитный чехол поршня и крепежное кольцо.
10. Смажьте втулки силиконовой смазкой (входит в ремонтный комплект) и вставьте их в отверстия суппорта. Установите пылезащитные чехлы.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка суппорта проводится в обратном порядке снятия. Не забудьте заменить медные уплотнительные шайбы (прокладки) на соединении тормозного шланга (новые шайбы обычно включены в ремонтный набор).
2. Прокачайте контур тормозной системы, руководствуясь инструкциями (см. подраздел 9.12). Проверьте, чтобы соединения тормозных шлангов не протекали. Проверьте работу тормозов перед началом нормальной эксплуатации автомобиля.

Для чего необходима электросхема ВАЗ-2110?

При замене или ремонте инжектора с 8 клапанами схема электрооборудования выполняет роль своеобразного путеводителя, с помощью которого можно разобраться со всеми нюансами в процессе подключения конкретных деталей проводки. Кроме того, электросхема ВАЗ-2110 при использовании инжектора с 8 клапанами позволяет понять функционирование всех устройств электропроводки.

На схеме клапаны инжектора расположены равномерно, при этом сама система представляется в виде 2-ух сочетающихся компонентов:

  • Распределитель топлива;
  • Электрооборудование для системы управления зажиганием.

Также на схеме с 8 и 16 клапанами указывается расположение электронного блока, с помощью которого координируется работа приведенных выше 2-ух систем. Резервное оборудование, в свою очередь, защищает электропроводку от перегрузок и повышает эффективность эксплуатации всей инжекторной системы.

Совет: если вы собрались ремонтировать инжектор, обязательно посмотрите схему электропроводки на ВАЗ-2106. Это даст вам возможность заменить все неисправные детали, не повредив общую работу проводки в автомобиле.

Обозначенные цифрами на схеме элементы приведены ниже:

Схема электрических проводов и предохранителей дает понимание всей работы инжекторной системы, а также показывает конкретное положение каждого из элементов. На ней располагаются следующие элементы:

  • Центральная форсунка. Выполняет роль распределителя подачи топлива в систему. Здесь же находится специальный тип топливного регулятора, который работает как датчик и следит за тем, чтобы показатели подачи топлива не выходили за пределы нормированных рамок.
  • Мембранный регулятор. Следит за давлением топлива в системе зажигания и удаляет его излишка обратно в корпус бака.

Совет: следите за тем, чтобы давление в системе подачи топлива не превышало значения 300 МПа. В противном случае вы увидите соответствующий значок на панели приборов и вам, скорее всего, придется проводить замену охлаждающей жидкости на ВАЗ-2110 .

Конструкция пропускной клапана. Регулирует положение перекрестной диафрагмы, которая подвергается постоянному давлению с трех сторон: с одной стороны давление самого заливаемого топлива, с другой стороны касательная нагрузка от всасываемых объемов воздуха, а с 3-ей стороны напряжение от закрепленной к клапану пружины.

тюнинг тормозов

В ходе эксплуатации автомобиля возможны случаи, когда загорается или моргает лампа «(!)». Иногда этот значок горит при нажатии на тормоз. Это контрольная лампа низкого уровня тормозной жидкости, эксплуатировать автомобиль с горящим индикатором запрещено!
Тормозные колодки приходится меня достаточно часто, поэтому многие автолюбители, которые не хотят переплачивать покупают аналог вместо оригинальной детали. А Вы знаете, какая будет разница между оригинальными тормозными колодками и самым дешевым аналогом?
Если при замене тормозных дисков износ колодок равномерный, а поверхность тормозного диска ровная, без повреждений — значит тормоза исправно работают. Рассмотрим 6 примеров, когда неравномерный износ тормозных колодок говорит о различных неисправностях тормозов.
Ради интереса, возьмитесь рукой за главный тормозной цилиндр (ГТЦ) и попросите друга понажимать на педаль тормоза. В результате можно будет заметить, что ГТЦ при нажатии на педаль заметно выгибается. Исправить это можно с помощью усилителя ГТЦ. Рассмотрим, как его установить и зачем это вообще нужно..
Тормозная система ВАЗ десятого семейства – гидравлическая, двухконтурная (с диагональным разделением контуров). За работу задних тормозов отвечает регулятор давления задних тормозов (колдун), который после настройки быстро перестает выполнять свои обязанности. В статье рассказывает о том, как переделать тормозную систему с двухконтурной-диагональной на двухконтурную-осевую, а также избавиться от «колдуна».
Со временем ручной тормоз на автомобилях ВАЗ не держит так, как раньше. Происходить это может по причине износа оболочки троса ручника, в результате чего через образовавшиеся отверстия на трос попадает грязь, которая мешает нормальной работе. Менять трос ручника на новый не обязательно, можно его отремонтировать.
Появился визг, стук при нажатии на педаль тормоза или наблюдается вибрация, следует как можно скорей определить причину неисправности. С тормозами не шутят, если нет возможности обратиться к специалистам, можно выполнить проверку тормозной системы автомобиля самостоятельно.

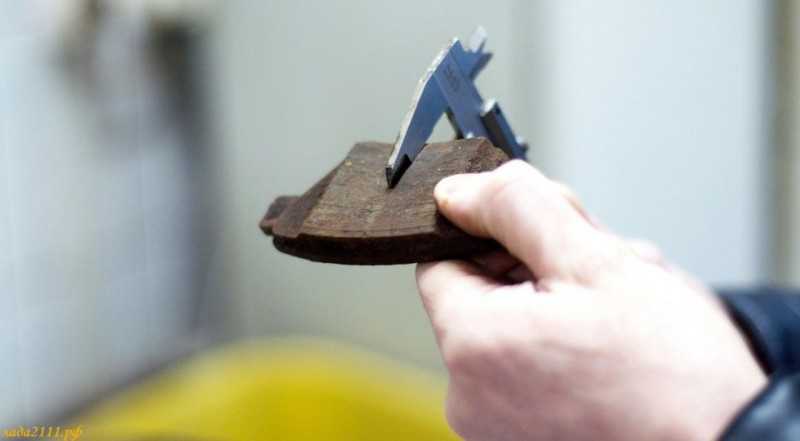

Задние тормозные колодки меняются, когда толщина фрикционных накладок менее 1,5 мм., когда поверхность накладок замаслена или если накладки имеют глубокие борозды и сколы. А Вы знаете, как заменить задние тормозные колодки на ВАЗ 2110 своими руками?
Заметили скрип при торможении или во время движения? С такой проблемой сталкиваются не только владельцы поддержанных автомобилей, но и те, кто только что купил машину. Чаще всего это скрип колодок, который вызывает лишь раздражение, а на эффективность тормозов не влияет. Рассмотрим причина скрипа тормозных колодок..
Срок службы передних тормозных колодок ВАЗ 2110, 2111 и 2112 составляет 30-50 тыс.км., либо при достижении толщины фрикционных накладок в 1,5мм. А Вы знаете, как заменить тормозные колодки своими руками?
В настоящее время антиблокировочные системы устанавливаются на подавляющее большинство автомобилей уже в базовой комплектации. Мало кто знает, что в свое время АвтоВАЗ проводил испытания АБС на ВАЗ 2112 и других автомобилях десятого семейства. А Вы знаете, чем закончилась эта разработка?
Автопроизводители пытаются постепенно избавиться от барабанных тормозов и устанавливать вместо них более производительные, дисковые. А Вы знаете, какие еще есть отличия между дисковыми и барабанными тормозами, и почему последние все еще актуальны и устанавливаются на машины 2014 года выпуска?
Штатная работа тормозных механизмов отечественных автомобилей устраивает не всех, поэтому они так часто дорабатываются. В этой статье предлагается простой способ улучшения тормозов ВАЗ без переделок.

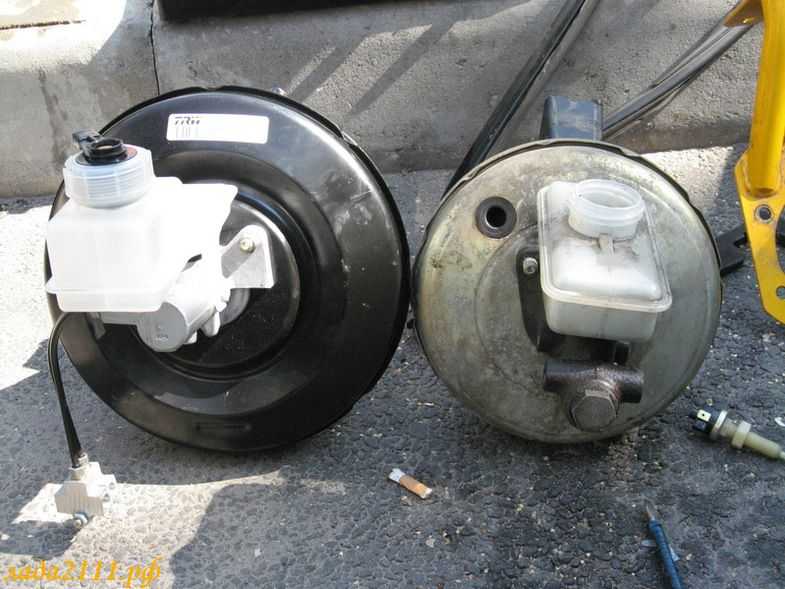

Установка 10 дюймового вакуумного усилителя тормозов на ВАЗ 2110

Штатный вакуумный усилитель тормозов 2110 (ВУТ) размером 7 дюймов выполняет свои функции на все 100%. Однако, кто желает доработать тормоза автомобиля могут заменить ВУТ «десятки» на 10 дюймовый усилитель тормозов!
<< Первая < Вернуться назад 1 Читать дальше > Последняя >>

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:

  • Увеличивается степень сопротивляемости тормозной педали;
  • Снижает показатель нагрузки на тормозную систему;
  • Выступает в роли высокоэффективного вспомогательного узла;
  • Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

У данного элемента следующие составляющие:

  • Плотный корпус, для изготовления которого применяют высокопрочный полимер;
  • Диафрагма, которая также называется собирательным узлом;
  • Следящий или контрольный специализированный клапан;
  • Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
  • Главный шток поршня цилиндра тормозной системы (главного);
  • Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

  1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
  2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

  • Корректирует положение поршня в пространстве;
  • Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

  • При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
  • Автомобиль начинает троить;
  • Свечи зажигания перестают работать эффективно;
  • Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:

  • Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
  • После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
  • После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие. Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

  1. Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
  2. Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
  3. Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
  4. Аккуратно демонтируйте цилиндр от усилителя.
  5. Отсоединять тормозные трубки не имеет никакого смысла.
  6. Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
  7. Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
  8. Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
  9. Теперь вы легко можете отключить тормозную педаль и усилитель.
  10. Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
  11. На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.

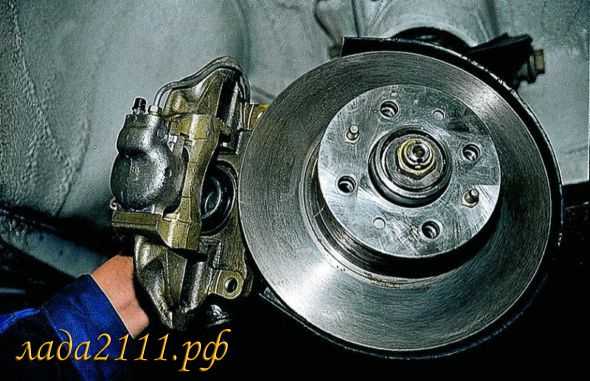

Замена тормозных дисков

При торможении ВАЗ 2108 происходит трение фрикционных накладок о тормозной диск переднего колеса. Температура в пятне контакта может достигать 800 градусов Цельсия. При этом интенсивно изнашиваются не только накладки, но и сам диск. Время от времени его приходится менять.

Минимальное нормативное значение толщины тормозного диска ВАЗ 2108 составляет 10,8 мм. Замер производится при помощи штангенциркуля при снятом колесе. Замерять толщину диска следует в трёх — четырёх местах, проворачивая ступицу вокруг своей оси. Минимальное значение толщины должно превышать нормативное значение. Если диск ВАЗ 2108 тоньше, чем должен быть, замените его.

Порядок выполнения работ следующий.

Открутите два винта крепления тормозного суппорта к поворотному кулаку.
Не отсоединяя шланг, зафиксируйте суппорт, подвесив его при помощи подходящего куска проволоки к пружине амортизаторной стойки.
Сбрызните жидкостью WD-40 штифты крепления тормозного диска к ступице.
Дайте постоять 15 минут и отверните штифты.
Осторожно поколачивая диск киянкой изнутри наружу, демонтируйте его.

Новый диск устанавливается на ВАЗ 2108 в порядке, строго обратном описанному.

Устройство отечественной системы торможения

Тормозная система на ВАЗ 2110 имеет основной элемент — это двухконтурный регулятор с обязательный вакуумный усилитель. Регулятор отвечает за давление в тормозах на задней оси, а если быть точнее, то создает это давление.

Обязательные тормозные шланги и основные элементы оснащают тормозной привод и разделяют его на два полноценных контура. Благодаря это торможение происходит и в передних и в задних колесах, что оптимально и безопасно.

В целом ни чего необычного в технической составляющей нет.

Расположение педали тормоза в ВАЗ 2110 классическое — в середине, как у большинства автомобилей с механической коробкой передач. Именно эта педаль и приводит в действие систему торможения. Кто-то может назвать ее априори тяжелой или тугой, но большинство водителей все устраивает и при каких-либо изменениях в выжиме начинают задумываться о том, не грозит ли ремонт тормозной системы на ВАЗ 2110.

Элементы гидропривода системы

Привод регулятора давления, который транспортирует тормозную жидкость к заднему механизму тормозной системы. Наличие тормозной жидкости является обязательной, как и    во всех авто.
Основной (главный) цилиндр с поршнями и бачком. Он оснащен достаточно точным датчиком, который показывает уровень тормозной жидкости

На него нужно обращать внимание, главным образом чтобы не допустить аварийного уровня, который может привести не только к поломке всей системы, но и к ДТП.
Вакуумный усилитель, создающий давление, которое направляется в поршень главного цилиндра. Что как раз и создает торможение

Проблемы с вакуумным    усилителем могут доставить не мало хлопот.
Регулятор    давление в тормозной системе, отвечающий за силу давления. Он может снижать и повышать показатель, ориентируясь на нагрузку задней оси  «десятки». И правильном, не поломанном состоянии, нагрузки на оси должны быть одинаковыми, но без регулятора давления использование тормозной системы будет затруднительно.
Механизм    задних колес, в котором тормозная система барабанная по умолчанию с завода,    у 2110 отсутствуют модификации с задними дисковыми тормозами. Бытует  мнение, что барабаны не очень надежны, поэтому часть владельцев меняет    задние тормоза на дисковые.
Механизм передних колес состоит из колодок, диска и цилиндров. «Десятка» оснащена датчиком износа передних тормозов. Передние тормоза могут быть как вентилируемые, так и нет.

Роль регулятора давления в тормозной системе

В народе регулятор называют достаточно оригинально — колдун. Но все владельцы ВАЗ 2110 знают или считают нужным менять регулятор давления, следить за его техническим состоянием.

Схема регулятора давления тормозов Ваз 2110: 1 — корпус регулятора давления; 2 — поршень; 3-защитный колпачок; 4,8- стопорные кольца; 5 — втулка поршня; 6 — пружина поршня; 7 — втулка корпуса; 9, 22 — опорные шайбы; 10 — уплотнительные кольца толкателя; 11 — опорная тарелка; 12 — пружина втулки толкателя; 13 -кольцо уплотнительное седла клапана; 14 — седло клапана; 15 — уплотнительная прокладка;16 — пробка;17-пружина клапана; 18 — клапан; 19 — втулка толкателя; 20 — толкатель; 21 -уплотнитель головки поршня; 23 -уплотнитель штока поршня;24 — заглушка; A, D — камеры, соединенные с главным цилиндром;В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры.

Располагается сам регулятор на задней оси авто. У рычага регулятора подвижное положение, которое меняется пропорционально изменению нагрузки на пружину.

При обнаружении отклонений важно провести настройку регулятора давления тормозов. Если этого не сделать, то колеса могут быть заблокированы не своевременно, что может привести к ДТП, так как система будет работать со значительными отклонениями от нормы

Модернизация тормозной системы ВАЗ 2110

Большинство автолюбителей дают слабую оценку качеству тормозной системы ВАЗ и считают, что она нуждается в доработке. Специально для достижения должного уровня торможения и надежности владельцами проводятся технические изменения.

Самой популярной модернизацией считается замена барабанных задних тормозов на дисковые, качественные дисковые тормоза от иномарки я нашел здесь https://autorazbor.net/. При самостоятельной замене следует учитывать, что торможение задних колес должно проходить позже передних и более мягко, так как в противном случае автомобиль занесет. Без специальных знаний вносить изменения в тормозную систему не рекомендуется – это может быть опасно.

Другие владельцы полностью демонтируют заводской основной цилиндр и вакуумный усилитель. Хорошей заменой может стать система от Лада Приора.  В данном случае педаль тормоза будет срабатывать без дополнительных усилий.

Устройство тормозной системы на ВАЗ 2110

На автомобиле ВАЗ 2110 тормозная система имеет гидравлический двухконтурный привод. Не секрет, что без тормозов на машине далеко не уедешь и безопасность в таком случае близка к нулю.

Сегодня мы поговорим с вами о том, как устроена тормозная система на отечественном автомобиле ВАЗ 2110, или проще говоря «десятке», разберем ее основные неисправности, а также способы устранения потенциальных и образовавшихся проблем.

Схема гидропривода тормозов: 1 – тормозной механизм переднего колеса; 2 – трубопровод контура левый передний–правый задний тормоза; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура правый передний–левый задний тормоза; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 – рычаг привода регулятора давления; 11 – педаль тормоза; А – гибкий шланг переднего тормоза; В – гибкий шланг заднего тормоза

Как контроллер отслеживает работу форсунки?

При определении конкретного положения и времени открытия конструкции форсунки определяется конкретный объём топлива, поступающий в клапаны цилиндра ВАЗ-2110. При этом благодаря установленным на моторе специальным датчикам бортовой компьютер фиксирует конкретные значения и передает их контроллеру.

В дальнейшем контроллером на основании исходившей от бортового компьютера информации принимается решение по положению и длительности открытия заслонки форсунок. В случае неисправности контроллера форсунки будут регулироваться некорректно, и двигатель может прямо на ходу заглохнуть.

Совет: при пуске мотора контроллер форсунки работает в асинхронном режиме до того момента, пока двигатель не достигает определенного количества оборотов. Именно поэтому после замены сайлентблоков передних рычагов на ВАЗ-2110 следует прогреть машину в течение 10-15 минут.

Конструкция

Система ручного тормоза (РТ) на автомобилях ВАЗ 2109 достаточно простая. Она включает в себя два основных узла:

  • Тормозные устройства для задних колес;
  • Механический привод.

Привод, в свою очередь, состоит из:

  • Рычага ручного тормоза, расположенного в салоне по правую руку от водителя;
  • Передних и задних тросов привода.

Концы заднего троса соединены с рычагами тормозных колодок ручного привода. В на участке подведения переднего тросика к задней области мы имеем дело со следующими элементами:

  • Уравнитель;
  • Регулирующая гайка;
  • Оттяжная пружина и контргайка. Ими передний трос соединен с кронштейном кузова авто.

Отпуская рычаг, пружина ослабляет натяжение тросов и уравнитель возвращается в исходное положение. Именно тут требуется регулировка.

Демонтированная ручка РТ

Заключение

Итак, мы выяснили, как прокачивать тормоза на ВАЗ-2110 своими руками. Как видите, операцию можно выполнить в условиях гаража. Среди инструментов вам нужна лишь пустая бутылка, ключ для клапана и шланги. Перед тем как прокачать тормоза на ВАЗ-2110 (если заменил тормозной цилиндр), всегда проверяйте уровень жидкости. Если он будет минимальным, в систему вновь попадет воздух. Ситуация не из приятных – потерянное время плюс потраченная зря жидкость. В таком случае прокачка займет очень много времени.

http://ladafakt.ru/dorabotka-tormozov-vaz-2110.htmlhttp://vazweb.ru/desyatka/tormoza/tormoznaya-sistema.htmlhttp://luxvaz.ru/vaz-2110/45-tormoznaya-sistema.htmlhttp://vaz2110-remont.ru/category/remont-tormoznoj-sistemy-vaz-2110http://www.syl.ru/article/305885/kak-prokachivat-tormoza-na-vaz—posledovatelnost-tormoznaya-sistema-vaz-

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
