Замена сайлентблоков передней подвески ваз 2110

Выбор новых элементов

Для подмены и надежной работы автомобиля, требуется приобрести отличные сайлентблоки. Избрать их легко, если знать некие аспекты:

  • Для модели ВАЗ 2110 подходят элементы с номером каталога 2110 2914054. Они имеют требуемый внешний поперечник, соответственный данной определенной модели ВАЗ;
  • Не пытайтесь приобрести сайлентблок от девятки и установить его на свою 10-ку. Из схожих мероприятий, кто бы что ни гласил, ничего не выйдет;
  • Удостоверьтесь в качестве изделий. Низкосортные сайлентблоки переполнили рынок, но их срок службы оставляет вожделеть наилучшего. Отличные детали выполнены из качественных материалов, способных выдерживать экстремальные нагрузки и температуры.

Замена шарниров нижнего рычага

Когда закончите с верхним, можно приступать к нижнему. У него крепление выполнено несколько иначе. И замена сайлентблоков ВАЗ-2106 производится без снятия рычага подвески. Достаточно только выкрутить гайку, которую, кстати, нужно заменить новой во время сборки. И снять шайбу. Вот и все, теперь при помощи полого болта съемника выпрессовываете шарнир. Второй извлекается по такой же точно технологии.

Установка новых шарниров производится путем запрессовки. Для этого наживляется сайлентблок в отверстие от руки. Затем, используя подставку, аккуратно наносите удары молотком. Не нужно со всей силы бить, достаточно резкого, но слабого удара. Но это если нет съемника, а если же он есть, то задача упрощается во много раз – ставите его на шарнир и медленно, избегая перекосов, вкручиваете болт. После запрессовки проверьте, чтобы не образовалось зазора. По окончании вкручиваете новую гайку, не забыв про шайбу. Вот и все, замена сайлентблоков ВАЗ-2106 завершена, можно ставить верхний рычаг на место.

Сайлентблок – важная деталь подвески, которая обеспечивает подвижность элементов относительно друг друга, а также избавляет от трения металлические детали. Если , его необходимо менять. На всех моделях “классики” ВАЗ (2101, 2102, 2103, 2104, 2105, 2106 и 2107) сайлентблоки передних рячагов меняются одинаково. Порядок действий при замене сайлентблока верхнего рычага ВАЗ
таков:1. Поддомкратить автомобиль, снять переднее колесо.2. Открутить гайку на оси верхнего рычага (нужен ключ на 24).

3. Тем же ключом на 24 открутить гайку на верхней шаровой опоре, после чего с помощью съемника распрессовать палец опоры (вместо съемника для откручивания опоры можно использовать два ключа на 13).

4. Скрутить гайку рулевого наконечника и распрессовать его.

5. Открутить гайку оси верхнего рычага, после чего вынуть ось. На автомобилях ВАЗ 2104, 2105 или 2107 для этого также понадобится раскрутить вертикально расположенный болт, который крепит бампер.

6. Зажав рычаг в тисках, выпрессовать и заменить сайлентблоки верхнего рычага с помощью специального инструмента.

7. Смазать ось верхнего рычага, после чего поставить рычаг на место. Гайку оси до конца не затягивать.

8. Собрать опору в обратном порядке, закрутить колесо, опустить автомобиль, после чего затянуть гайку оси до конца.После этого можно приступить к замене сайлентблока нижнего рычага
:1. Открутить гайки оси нижнего рычага (нужен ключ на 22).

2. С помощью съемника выдавить сайлентблок

Обратите внимание, что для установки съемника может потребоваться снять рулевой наконечник. 3

Извлечь сайлентблок, смазать ось маслом, после чего вставить новый сайлентблок

3. Извлечь сайлентблок, смазать ось маслом, после чего вставить новый сайлентблок.

4

Вставить упорную скобу между рычагом и гайкой, которая крепит ось нижнего рычага к балке.
5. Запрессовать сайлентблок, после чего установить и зашплинтовать рулевые наконечники.

6. Сборка осуществляется в обратном порядке.

Сайлентблоки автомобиля требуют контроля и своевременной замены. Срок службы сайлентблока составляет до 100 000 км пробега, но российские условия диктуют свои правила, приходится делать каждые 50 000 км.

О разбитых сайлентблоках рычагов передней подвески на автомобилях ВАЗ-2110 свидетельствует характерный стук или скрежет, который слышен при движении машины. Машина начинает не только тарахтеть, но и теряет устойчивость на дороге, ею становиться труднее управлять. Бывает, что при «развал-схождении» авто обнаруживается, именно неисправность сайлентблоков.

Поменять сайлентблоки ВАЗ 2110 своими руками вполне возможно. Конечно же, вам придется испачкаться и потратить несколько часов своего времени для ремонта автомобиля. Эта же процедура по замене комплекта сайлентблоков на СТО будет стоить 1100-1400р. Принять решение, браться за работу самому или доверить ее другим, вы сможете после просмотра этого фото отчёта.

Стоить отметить, что фотоинструкция основана на опыте автолюбителей и содержит советы для водителей с минимальным набором необходимого инструмента. В инструкция по ремонту вы можете найти другой вариант решения данной проблемы.

Также необходимы следующие компоненты:

  • Съемник сайлентблоков для снятия с автомобиля верхнего рычага;
  • Съемник рулевых наконечников, без которого невозможна распрессовка крайних рулевых наконечников

Скорее всего, если вы решили, что самостоятельная замена сайлентблоков на ВАЗ 2107 вам под силу, то остальной инструментарий у вас есть. Это должны быть такие элементы как:

  • Домкрат;
  • Накидные и рожковые ключи на 22;
  • Накидные и торцевые ключи на 13;
  • Тонкое, хорошо заточенное зубило;
  • Молоток;
  • Монтировка.

Все вышепрочитанное скорее всего убедило вас в том, что сайлентблоки являются очень важным компонентом автомобиля. Из этого следует лишь один вывод — не стоит скупиться на покупку качественных фирменных сайлентблоков. Можно также использовать полиуретановые компоненты, однако стоимость их может ввести вас в состояние легкого шока.

Итак, после того как все инструменты и детали для замены подготовлены, следует начать с такого процесса как замена передних сайлентблоков.

  1. Распустите колесные болты и поднимите необходимое колесо с помощью домкрата. После этого сразу снимите его и отпустите гайку на оси верхнего рычага с помощью ключа на 24. Сразу же можно откручивать гайку рулевого наконечника и распрессовывать его.
  2. На следующем этапе открутите гайку верхней шаровой опоры, используя ключ на 24. С помощью съемника распрессуйте палец опоры с сошки. Если же съемник отсутствует, просто открутите опору от рычага с помощью нескольких ключей на 13.
  3. Открутите гайку очи верхнего рычага и выньте ее. Примечательно, что замена сайлентблоков подразумевает откручивание вертикального болта крепления бампера.
  4. На следующем этапе необходимо тащить рычаг к верстаку и зажать его в тиски. Теперь следует выпрессовать сайлентблоки заранее приобретенным приспособлением. Затем следует установка сайлентблоков переднего рычага. Далее установите рычаг на место, предварительно обработав ось верхнего рычага. Для этого можно использовать нигрол, литол, моторное масло. Гайку оси, при этом, затягивать полностью не рекомендуется. Затяжка проводится на полностью опущенном автомобиле.
  5. Закрепите опору, наденьте и закрепите колесо, опустите автомобиль с домкрата.

Далее подготовьте комплект сайлентблоков для осуществления такого процесса как замена сайлентблоков задних рычагов. Прежде всего, следует произвести снятие сайлентблоков задних рычагов с ВАЗ 2107.

  1. Снимите колесо с автомобиля;
  2. Отверните с двух сторон гайки оси рычага с помощью ключа на 22 и снимите упорные шайбы.

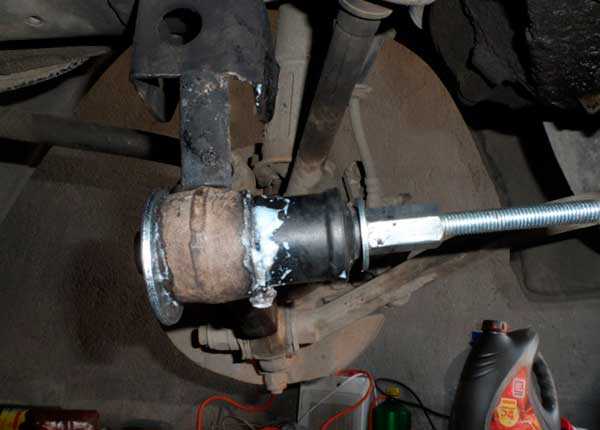

  3. Заверните полный болт съемника на ось нижнего рычага. Затяните гайку, удерживая болт от проворачивания. Стакан съемника, при этом, нажимает на нижний рычаг, спрессовывая его с сайлентблока.
  4. На следующем этапе следует извлечь сайлентблок из нижнего рычага.
  5. С противоположной стороны оси заднего рычага сайлентблок выпрессовывается аналогично.

Далее осуществляется непосредственная замена задних сайлентблоков:

  1. В отверстии нижнего рычага необходимо центрировать новый сайлентблок;
  2. Чтобы нижний рычаг сайлентблока не перемещался относительно оси во время запрессовки, на ось следует надеть упорную шайбу с противоположной стороны и завернуть старую самоконтрящуюся гайку.
  3. Установите на ось нижнего рычага съемник и затяните гайку. Стакан съемника, при этом, должен давить на фланец сайлентблока. Если вы не знали, как запрессовать сайлентблок, то именно так это и делается. Стоит отметить, что при запрессовке на съемнике сайлентблока должен быть установлен стакан меньшего диаметра, нежели при выпрессовке.
  4. Освободите съемник, отвернув винт. Далее установите упорную шайбу на ось и заверните новую гайку, не затягивая.
  5. Таким же образом запрессуйте сайлентблок с противоположной стороны нижнего рычага и заверните новую гайку, установив шайбу.
  6. Окончательно затяните гайки крепления на нижнем рычаге подвески после установки автомобиля на колеса.

В целом данный процесс не особо прост, но если следовать поэтапной инструкции, сделать это будет легко, как и ремонт амортизаторов своими руками. Аналогичным образом также осуществляется замена сайлентблоков подрамника. Не забывайте о том, что на место следует установить рулевые наконечники и затем зашплинтовать их. На следующем этапе затяните гайки нижних и верхних рычагов после того, как машина будет полностью опущена на землю.

Сайлентблоки: предназначение и диагностика состояния

Сайлентблоки – это виброизолирующие детали, применяемые в структуре подвески любого современного автомобиля. Такие виброизоляторы состоят из металла и резины (эластомера). Благодаря использованию технологии вулканизированной обработки, сайлентблоки получаются отличными гасителями и изоляторами от внешних вибраций, получаемых машиной при движении.

Данные детали, знакомые каждому автолюбителю, время от времени необходимо менять. Поэтому наш ресурс решил осветить в сегодняшнем материале вопрос о том, как проводится замена сайлентблоков ВАЗ-2112 своими руками. Ознакомившись с ним, сам процесс ремонта и подготовка к нему станет для вас достаточно простой задачей.

Таким образом, сайлентблоки обеспечивают не только комфорт при движении на автомобиле, но и увеличивают на немалый срок службу некоторых других запчастей подвески.

Срок эксплуатации

В среднем, производители сайлентблоков устанавливают им эксплуатационный срок равный 100 000 километров пробега. Но, как было отмечено ранее, из-за не очень хорошего состояния российских дорог зачастую виброизоляторы изнашиваются раньше времени. Многие автомеханики советуют проводить проверку состояния сайлентблоков подвески ВАЗ-2112 каждые 15-20 000 километров пробега, а их замену – 60-80 000 .

Замена сайлентблоков передних рычагов ВАЗ 2110

Некоторые автовладельцы опасаются самостоятельно выполнять замену сайлентблоков передней балки на ВАЗ 2110. А напрасно. Обращение на станцию технического обслуживания влечет за собой серьезные финансовые затраты. Плюс далеко не факт, что на СТО вам работу выполнят лучше, нежели вы бы сделали сами.

Единственное, вам может потребоваться помощь знакомого с автосервиса. Все станции техобслуживания имеют в арсенале инструментов специальный съемник. Приобретать его не имеет смысла, поскольку он дорогой и требуется крайне редко автовладельцу. Некоторые умельцы даже самостоятельно изготавливают съемник кустарным способом. Есть множество чертежей и схем, по которым он делается. Так что можете попробовать, если есть свободное время.

Конструкция съемника достаточно простая — лапки съемника длиной около 20 сантиметров, пара шайб и две трубки.

В передней балке имеется два сайлентблока — в переднем верхнем и переднем нижнем рычаге. Процедура их замены несколько отличается друг от друга, потому рассмотрим процессы отдельно.

Сайлентблок переднего верхнего рычага

Сразу отметим, что работать с ним проще, нежели со вторым элементом. Вся процедура включает в себя выполнение нескольких последовательных операций.

  1. Поднимите автомобиль на домкрат и зафиксируйте в неподвижном положении. Включите ручник, поставьте под колеса стопоры.
  2. Снимите переднее колесо.
  3. Открутите и извлеките опору. Чтобы сделать это, колесо потребуется вывернуть и ударить по сошке молотком. Лучше это делать через какую-то вставку.
  4. Выбив опору, вы сможете без серьезных проблем демонтировать верхний передний рычаг.
  5. Сбоку располагается болт, он достаточно длинный. Выкрутите его. Осмотрите осевой люфт. Вероятнее всего, он достаточно серьезный и легко ощущается при проверке. Следовательно, вы абсолютно правильно решили менять сайлентблоки.
  6. Извлечь сайлентблок можно молотком и зубилом. Только не наносите слишком сильный удар, иначе вы повредите другие элементы подвески.
  7. В некоторых случаях сайлентблок сидит очень прочно, потому без дрели и его сверления не обойтись. Сделав отверстия, можно спокойно снять элемент.
  8. Теперь меньшей втулкой вдавливайте новый сайлентблок на место. Деталь должна прочно и надежно сесть в гнездо.

Про осевой люфт следует также поговорить. Чтобы его устранить, можно пойти двумя путями:

  • Первый — заменить полностью столб. Вариант так себе, поскольку его стоимость очень высокая, но качество довольно низкое;
  • Второй — закрутить с боковых сторон пару шайб. Они не позволят крепежному болту болтаться.

Минус второго варианта заключается в том, что установка шайб иногда приводит к ситуации, когда сайлентблок не помещается на рычаг. Потому приходится его уменьшать при помощи ножовки. Увы, это приводит к сокращению срока эксплуатации сайлентблока.

Сайлентблок переднего нижнего рычага

Данную процедуру справедливо считают более сложной. Хотя даже с ней справиться самостоятельно может каждый автомобилист.

  1. Снимите стабилизатор. Это даст вам возможность перемещать в стороны рычаг.
  2. Далее демонтируйте все гайки, удерживающие сайлентблок в неподвижном состоянии.
  3. Снимите сайлентблоки нижнего рычага. Для этого вам предстоит провести все те мероприятия, которые мы описывали в предыдущем разделе, когда снимали детали верхнего рычага.
  4. После этого запрессовываются новые элементы.
  5. Учтите, что фиксация новых сайлентблоков нижнего рычага осуществляются при загруженном автомобиле. Если это сделать при вывешенной подвеске, через достаточно короткий промежуток времени новые компоненты сломаются, и вам придется заново выполнять всю работу.

Как видите, работа сложная, но относительно. Если вы предварительно изучите нашу инструкцию, заглянете обязательно в руководство по эксплуатации вашего ВАЗ 2110, а также просмотрите некоторые наглядные видео, к примеру, задача окажется не такой трудновыполнимой, как вам показалось на первый взгляд.

Так или иначе, к работе нужно быть готовым. Если у вас нет времени, сил или банального желания проводить часто выходного дня в гараже, поступите проще. Доверьте замену сайлентов специалистам со станции технического обслуживания. Но это должны быть проверенные мастера, в профессионализме и честности которых вы уверены.

Вот почему так полезно иметь хороших знакомых на СТО. Они не обманут и сделают все качественно, как для себя. Если таких товарищей нет, всегда существует определенный риск стать жертвой обмана. Схем у них более чем достаточно. Это одна из веских причин, почему владельцы «десятки» стараются делать ремонт своими руками.

Стук в передней подвеске Лада Калина

Многие автомобилисты боятся того дня, когда в подвеске, особенно в передней, появляются странные стуки в передней подвеске, которые нарастают с увеличением скорости. Конечно, есть смысл беспокоиться, но с тем же, подвеска автомобиля – это прочный и надежный узел, который явно выдержит еще несколько километров до СТО или гаража, где ее можно будет продиагностировать.

Существует четыре основные причины возникновения стуков и скрипов в передней подвеске Лада Калина. Из трех возможных причин возникновения стуков две из них можно самостоятельно устранить.

Так, первой причиной, по которой может возникать стук в подвеске – это качество дорожного покрытия. Да, подвески, даже самые идеальные и новые могут поскрипывать и стучать при плохой дороге, даже если этого не наблюдалось ранее. Для проверки этой теории стоит выехать на хорошо асфальтированную дорогу и проехать несколько сотен метров , если стука нет – с подвеской все хорошо, если нет, смотрим вторую причину.

Вторая причина возникновения стука, если он сопровождается вибрацией в руль, является неисправность рулевого управления, а точнее рулевой рейки или истончение тормозных дисков, если диски можно заменить самостоятельно, то в случае с управлением, если вы не механик 80 уровня, лучше не заигрывать и сразу привезти машину на станцию СТО.

Третья причина это потерявшие тонус пружины вследствие чего корпус машины практически бьется об подвеску. С этой проблемой не стоит бороться самостоятельно – лучше сразу отвезти машину на СТО или в сервисный центр, так как при самостоятельном ремонте может быть сильно задета стойка передней подвески.

Четвертой причиной является исхудавший сайлентблок, который предназначен для гашения вибраций и стуков при езде. Заменить сайлентблок можно самостоятельно, поэтапно замену сайлентблока в Лада Калина моно увидеть в следующем пункте.

Замена сайлентблоков передней подвески

Замена сайлентблоков передней подвески Лада Калина необходима спустя 15-17 000 км, иначе могут наблюдаться шумы и стуки при движении. В большинстве случаев, потеря его функций наблюдается после 15-17 000 км, стуки, появились в этот период километров, являются проблемой неисправных сайлентблоков.

Сайлентблок

Схема замены сайлентблока выглядит так:

  • Машина размещается над ямой или канавой для того, чтобы иметь возможность комфортно видеть всю подвеску. Движители фиксируются колесами, сам автомобиль ставим на ручник, далее стоит еще раз проверить, что машина неподвижна.
  • Домкратом следует приподнять автомобиль и снять колесо спереди.
  • После этого следует зафиксировать руками болты шаровой опоры, после чего снимаются ее крепления.;
  • Откручивается гайка СПУ, перед эти выбивается опора шарового типа в нижнюю часть, после этих манипуляций снимаются болты.
  • После снятия болтов, вытаскивается втулка, блокирующая рычаг. После вытаскивания втулки, вытаскивается рычаг.
  • На рычаге есть метки, которые указывают направление установки новых сайлентблоков, при монтировании новых блоков следует это учитывать.
  • Сайлентблоки нужно смазать в месте соприкосновения с рычагом. При помощи тисков или пассатижей следует поддавливать блоки до отпадания их.

Схема приблизительная и является ознакомительной для понимания того, сколько нужно произвести манипуляций для замены сайлентблоков.

Замена сайлентблоков на ВАЗ-2110 своими руками


Со временем под действием нагрузок и влиянием агрессивной внешней среды, они приходят в негодность и требуют замены. Рассмотрим, как выполняется на автомобиле ВАЗ-2110 замена сайлентблоков своими силами, без обращения в автосервис.

Где расположены сайлентблоки на ВАЗ-2110

Основной задачей сайлентблоков является смягчение ударных нагрузок, которые передаются на кузов автомобиля с подвески, двигателя или коробки передач.

В автомобиле ВАЗ-2110 такие шарниры устанавливаются в:

  • упругих узлах крепления амортизатора;
  • элементах крепления реактивных тяг;
  • верхних рычагах (именуемых в народе «саблями»);
  • элементах крепления стабилизатора поперечины устойчивости;
  • опорах балок крепления двигателя и коробки передач;
  • элементах штанги задней подвески.

Чаще всего замены требует сайлентблоки передней подвески и резинки растяжки (называемые в народе «ромашками»), так как они испытывают здесь наибольшие нагрузки.

Признаки износа


Во время эксплуатации сайленты подвергаются воздействию реагентов, которыми используют на зимних дорогах, грязи и больших перепадов температур. Резинометаллический шарнир со временем теряет свою эластичность, растрескивается и истирается.

Теоретически ресурс сайлентблоков составляет 100 000 километров. Однако менять их (ремонту они не подлежат) приходится значительно чаще, через каждые 50 000 километров пробега.

Как можно открыть ВАЗ-2110 без ключа

Одними из признаков необходимости замены сайлентблоков являются:

  • появление посторонних скрипов и стуков в районе ходовой части автомобиля;
  • люфт рычагов и колес;
  • неравномерный износ шин;
  • потерю устойчивости автомобиля на дороге, трудности управления им (автомобиль как бы становится «ватным»);
  • при визуальном осмотре очищенных от грязи сайлентблоков обнаруживается трещины и повреждения на резине.

Косвенным признаком считается нарушение развала/схождение колес автомобиля, если известно раньше тот был отрегулирован.

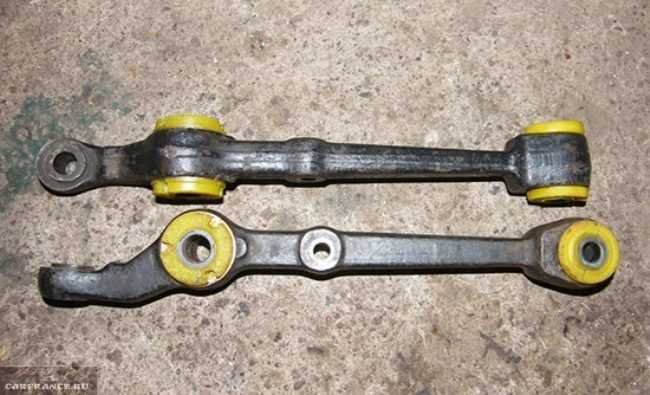

Полиуретановые или резиновые, какие лучше

Штатные резиновые сайленты лучше заменить на полиуретановые, тогда они прослужат намного дольше. Полиуретановые шарниры улучшают поведение автомобиля на трассе, снижают нежелательные деформации в соединениях элементов подвески.

Полиуретановые шарниры лучше резиновых поглощают удары подвески, вибрацию и снижает шум при движении автомобиля. Единственный их недостаток – относительно высокая стоимость, но увеличенный срок службы изделий нивелирует эту разницу в цене.

Замена сайлентблоков

Общие принципы замены резинометаллических шарниров одинаковы для всех элементов. Прежде всего, их нужно освободить от всех креплений. Если есть возможность снять деталь с сайлентблоком, то выполнить их замену будет значительно удобнее.

Затем нужно выпрессовать сам сайлент. Сделать это зачастую довольно сложно. Выпрессовку и установку новых сайлентблоков лучше проводить с помощью специального выжимного приспособления.

Если такового нет, то проще всего срезать один из буртов шарнира и выбить его остатки выколоткой. Впору воспользоваться старым «дедовским» способом – выжечь резиновый элемент.

Перед установкой нужно обязательно смазать поверхность детали жидким мылом или мыльным раствором, можно снять фаску с одного из буртов.

Нужно ли после этого делать сход-развал колес


Конечно, после замены опор двигателя или коробки передач автомобиля, после ремонта нерегулируемой задней оси (например, торсионной балки) или замене стоек стабилизатора такая регулировка колес не понадобится. Но если были заменены шарниры передней оси, регулируемой рулевой или задней рейки, то такую регулировку делать обязательно, так как предыдущие регулировки выполнялись с учетом износа сайлентблоков.

К каким последствиям приводит несвоевременная замена этих шарниров? При сильном износе этих шарниров автомобиль теряет свою управляемость: его уводит с дороги на скорости или «швыряет» из стороны в сторону. Это чревато аварийными ситуациями. Со временем могут разрушиться посадочные места шарниров, что повлечет замену более дорогостоящих деталей.

Замена расходников, устранение осевого люфта

Демонтировав элементы подвески, можно приступать к выпрессовке изношенных сайлентблоков и установке новых.

Подготовленным заранее специальным приспособлением из поперечины, рычагов и стоек извлекаются старые сайлентблоки и на их место запрессовываются новые.

Для облегчения установки новые расходники можно смачивать мыльным раствором.

А вот использовать смазки на основе нефтепродуктов не рекомендуется, поскольку они негативно воздействуют на резиновые элементы.

По поводу стоек стабилизатора, перед выпрессовкой-запрессовкой, их нужно будет сбить со стабилизатора, поскольку они плотно посажены на него.

При сбивании лучше пользоваться молотком и удары наносить через деревянную проставку.

Также после снятия стоек со стабилизатора стягиваются резиновые втулки и на их место устанавливаются новые.

Осевой люфт.

Часто у нижнего рычага возникает такое явление, как осевой люфт.

Образуется он, когда кронштейн кузова, к которому присоединяется рычаг, по тем или иным причинам разжался и между ним и металлической втулкой сайлентблока появился зазор, из-за чего сам сайлентблок получил возможность смещаться вдоль болта крепления.

Этот осевой люфт негативно сказывается на работе подвески, поэтому его не должно быть. Но если он появился, то устранить его можно двумя способами.

Можно попытаться сжать кронштейн. Но сделать это очень непросто, поскольку ударное воздействие молотком, даже через проставку на него лучше не применять, а использовать струбцины или тиски не очень удобно.

Значительно легче избавиться от осевого люфта при помощи шайб, которые помещаются между кронштейном и сайлентблоком.

Но согласно руководству, рекомендуется заменить весь нижний рычаг с шарнирами

После замены всех расходных материалов, снятые элементы подвески устанавливаются на место.

Произведя замену всех сайлентблоков на передней подвеске, на автомобиле в обязательном порядке должна быть произведена регулировка углов развала-схождения.
