Технология обслуживания привода сцепления на lada 2110

Инструкция по самостоятельно замене

Зачем же платить, если все работы по смене компонента трансмиссионной системы можно выполнить самостоятельно? Разумеется, если вы не имеете опыта в этом, то лучше доверьте это дело специалистам. Но если следовать инструкции, то никаких проблем с заменой быть не должно.

Готовимся к замене

  • новое сцепление для вашего автомобиля;
  • набор гаечных ключей, потребуются также и торцевые ключи;
  • отвертка;
  • ломик;
  • домкрат;
  • кирпичи.

Поэтапная инструкция

Итак, если вы решили поменять устройство сцепления своими руками, но не хотите при этом возиться с демонтажем КПП, то мы рассмотрим процесс замены без снятия коробки. Приступим:

  1. Открутите винты крепления левого колеса вашего авто и поставьте на домкрат переднюю часть ВАЗ 2110. Чтобы обезопасить себя, подставьте под кузов авто кирпичи. Также под задние колеса подставьте противооткатные упоры.
  2. Далее, вам нужно полностью снять колесо и открутить несколько винтов крепления, которые держат шаровую опору.
  3. После снятия колес откройте капот и отключите аккумуляторную батарею. Для этого достаточно будет снять минусовую клемму с АКБ. Это делается для того, чтобы предотвратить короткое замыкание в ходе проведения ремонтных работ.
  4. Теперь вам необходимо демонтировать корпус воздушного фильтрующего элемента. Это нужно сделать для того, чтобы получить доступ к винтам, при помощи которых коробка передач крепится к двигателю внутреннего сгорания.
  5. Если есть защита двигателя, то приступим к ее снятию. Открутите по периметру защиты мотора все винты и снимите ее.
  6. Открутите длинный винт, при помощи которого крепится стабилизатор поперечной устойчивости.
  7. Теперь приступим к одному из самых ответственных моментов в этом рабочем процессе. Если вы решили не производить демонтаж коробки передач, то вам все равно потребуется отодвинуть агрегат в сторону. Для того чтобы агрегат мог свободно перемещаться, необходимо демонтировать левый брызговик. После этого открутите все болты шаровой опору.
  8. Далее, отведите левую стойку за колесный привод. Иначе сдвинуть коробку передач не получится.
  9. После этого вам потребуется отключить два разъема от коробки передач. Справа от агрегата есть пластина, отвечающая за крепеж реактивной тяги. К слову, другая часть пластины находится у рычага переключения скоростей. Запомните визуально место крепежа реактивной тяги, иначе потом вам придется попотеть, чтобы подогнать селектор агрегата в рабочее положение.
  10. Когда разъемы отсоединены и реактивная тяга демонтирована, коробка передач, по сути, освобождена от основных креплений. Теперь вам нужно отсоединить ее непосредственно от двигателя внутреннего сгорания. Здесь воспользуйтесь гаечными ключами и отсоедините несколько болтов (обычно их не больше трех) и одну гайку.
  11. Теперь необходимо демонтировать заднюю подушку, которая, собственно, и крепит коробку передач к мотору. Это следует сделать так, чтобы мотор не был сильно отпущен, поэтому ДВС лучше подставьте на домкрат или на опоры.
  12. То же самое нужно проделать и с коробкой передач, предварительно отодвинув ее на необходимое расстояние. Здесь вам может потребоваться помощь, поскольку одному передвинуть агрегат и подставить под него опоры будет нелегко. Кроме того, все нужно делать аккуратно, чтобы не допустить механических повреждений агрегата.
  13. Теперь у вас есть доступ к механизму сцепления. Замените его, после чего произведите сборку всех деталей в обратной последовательности. Плотно затяните винты крепления коробки передач к двигателю. Заменив сцепление, нужно сделать центровку диска.

Устройство

Сперва углубимся в конструкцию данного узла. Помимо самого ведомого диска, в устройство системы также входит:

  • Выключатель сцепления.
  • Нажимной диск.
  • Привод (устанавливается тросик сцепления на ВАЗ-2110).
  • Вилка.
  • Выжимной подшипник.
  • Корзина.

Принцип работы системы основан на плотном сжатии фрикционных поверхностей накладок диска и маховика, что передает крутящий момент от коленчатого вала. Для переключения передачи на пониженную или повышенную водитель выжимает педаль сцепления на ВАЗ-2110, тем самым отодвигая диск от маховика при помощи тросикового привода и вилки.

Самостоятельно меняем выжимной подшипник на ВАЗ 2114

После снятия КП, важно сделать осмотр дисков, корзины сцепления, а так же оценить состояние корпуса КПП изнутри. Уберите грязь, лишнее отработанное масло, убедитесь, что не сломало ухо у выжимного подшипника, далее приступаем к замене муфты

Ниже представлена схема компоновки сцепления.

Принцип работы детали следующий: при нажатии на педаль сцепления, приложенная сила передается вилке (4) через тросик (3), которая передвигает выжимник по направляющей втулке первичного вала (1), далее корпус шарикоподшипника передает усилие нажимному диску (корзине) (6), после этого ведомый диск отсоединяется, затем агрегат отключается от двигателя для переключения скорости.

  1. Направляющая втулка, которая показана на фото фиксирует и направляет муфту в процессе её работы. Для демонтажа старой детали найдите края пружины муфты, приподнимите их отверткой, снимите ВП сцепления у ВАЗ 2114, замена которого и требуется.
  1. Используя смазку Шрус, наносим её на шлицы втулки, так же смазываем новый подшипник и посадочные поверхности.
  1. Надеваем новый ВП на направляющий вал, потом крепим деталь пружиной. Проверьте ход муфты, передвигая вилку. Руками раскрутите элемент и убедитесь, что нет перекатов и нарушений легкости вращения.
  2. На этом замена ВП сцепления закончена, устанавливаем коробку передач на место по обратному порядку.

Готовимся к замене

Если в процессе эксплуатации вышел хотя бы один элемент механизма, будь то корзина сцепления, выжимной подшипник или ведомый шкив, то лучше не экономить и заменить устройство полностью. Также это стоит учесть при смене одного импортного механизма на другой, так как различия могут быть серьезными.

Автомобиль ВАЗ 2110

Какое сцепление лучше?

Этим вопросом задается каждый владелец ВАЗ 2110, когда перед ним появляется необходимость выбора механизма. Ниже приведены результаты обзоров устройств экспертов российского автомобильного рынка. Стоит также отметить, что в процессе исследований рассматривались наиболее популярные среди отечественных автомобилистов производители.

  • Крафттек. В комплект не входит подшипник, поэтому его придется покупать дополнительно, также отсутствует знак качества. Корзина оснащена 18 лепестками, а ведомый вал (Y 3200A B0206) имеет 4 пружины. Данный механизм рекомендован для эксплуатации в ВАЗ 2110.
  • Немецкий производитель Люк (Lamellen und Kupplungsbau). Комплект полный, докупать ничего не придется. На упаковке присутствует знак качества МТ14. Кроме того, на ведомом валу обозначена маркировка для правильной установки. Корзина элемента также имеет 18 лепестков, а ведомый вал оснащен 6 пружинами. Также стоит отметить, что на валу отмечена сторона корзины.
  • Валео, производитель Франция. Полный комплект, дополнительно ничего докупать не придется. Более того, в комплектацию этого сцепления входит смазывающая жидкость для механизма, а также компакт-диск с инструкцией по установке. В корзине находится 18 лепестков.
  • Российский производитель «ВАЗИНТЕРСЕРВИС». В комплекте отсутствуют ведомый и нажимной шкивы, а также выжимной подшипник. Тем не менее продукция получила знак качества АЯ70. В корзине находится 12 лепестком, а на ведомом валу — 6 пружин. Продукция была одобрена для установки в ВАЗ 2110.
  • Пиленга, страна-производитель неизвестна. В комплекте отсутствуют нажимной шкив и выжимной подшипник, так что если вы решили произвести замену механизма полностью, то эти компоненты нужно будет докупить. В корзине 18 лепестков. На ведомом валу находится 8 пружин. Знаки одобрения на упаковке отсутствуют.

Диск сцепления в месте установки

Собственно, для автомобилей ВАЗ 2110 подойдет любое из перечисленных выше сцеплений. К примеру, «Люк» не может вырабатывать максимальный крутящий момент, так что мощность двигателя при движении будет занижена. Крафттек является достаточно надежным механизмом, проверенным временем, хотя для его установки придется докупать некоторые элементы.

Стоит отметить, что этот агрегат также имеет множество положительных отзывов в интернете от других автомобилистов. Но учтите, если в упаковке к этому механизму нет смазывающей жидкости и компакт-диска с инструкцией по установке, то перед вами — подделка. Установив такое устройство, будьте готовы к тому, что оно может выйти из строя через 5 тысяч километров пробега.

Сколько стоит новое сцепление?

Рассмотрим стоимость каждого отдельного механизма для автомобилей ВАЗ 2110.

  • Крафтек. Сегодня цена за комплект устройства Крафт составляет 1 800 гривен на Украине и около 6 тысяч рублей в России.
  • Люк. На данный момент стоимость оригинала на украинском автомобильном рынке составляет около 1 550 гривен (5 тысяч рублей);
  • Валео. Стоимость составляет около 1 600 гривен на Украине и примерно 5-6 тысяч в России;
  • ВАЗИНТЕРСЕРВИС. Его стоимость также в среднем составляет около 1 500 гривен на украинском авторынке и около 4 500 рублей на российском;
  • Пиленга. Является самым дешевым вариантом из представленных. Его цена на данный момент составляет около 700 гривен на Украине и практически 2 тысячи рублей в России.

Стоимость замены на СТО

В зависимости от региона, где вы проживаете, цены на установку механизма могут варьироваться. Однако, в среднем по России установка сцепления руками специалистов обойдется автолюбителю минимум в 1 500 рублей. Как правило, средняя цена за установку колеблется в районе 2 тысяч рублей. В Москве цены на установку устройства могут взять от 4 до 6 тысяч рублей.

Соответственно, на Украине за установку механизма специалисты на станции технического обслуживания возьмут как минимум 500 гривен, но водитель должен быть готов к тому, что за замену ему придется заплатить немного больше. На киевских СТО мастера могут запросить до двух тысяч гривен за установку.

ВАЗ-2110 – демонтаж детали

Итак, приступаем к работе. Для начала откручиваем крепежные болты левого колеса, а затем поддомкрачиваем переднюю часть «десятки» и ставим сзади опоры. Далее извлекаем колесо и выкручиваем крепежные болты шаровой опоры. Открываем капот, вынимаем минусовую клемму с аккумуляторной батареи и извлекаем датчик массового расхода воздуха. Для этого необходимо ослабить хомут крепления гофры. Достаем воздушный фильтр.

Далее снимаем трос сцепления с вилки. Выкручиваем гайки крепления первого элемента к скобе на коробке передач.

Кстати, если требуется замена троса сцепления, ВАЗ-2110 может сигнализировать вам об этом «зависшей» в полу педалью во время переключения скоростей.

Отвинчиваем болт, соединяющий стартер и трансмиссию. Вынимаем I винт крепления КПП. Таким же образом поступаем и со II болтом. Отпускаем гайку и верхний болт крепления стартера и вынимаем разъем из датчика скорости. После этого можно откручивать трос спидометра. Далее вынимаем в паре с рычагом продольную растяжку и откручиваем нижний болт крепления стартера. На очереди III винт КПП – его мы тоже извлекаем. Далее находим еще одну гайку (она находится в районе правого шарнира равных угловых скоростей). Ее также вынимаем.

После этого откручиваем 2 крепежных болта реактивной тяги. Выкручиваем гайку на хомуте тяги привода управления КПП. Это еще не все. Далее вынимаем саму реактивную тягу с коробки передач, ставим упор под ДВС и откручиваем болты крепления задних подушек. Теперь отводим трансмиссию от двигателя и аккуратно опускаем ее на пол. Она должна повиснуть на полуосях.

Теперь смотрим и оцениваем степень износа диска. Заодно рекомендуется проверить подшипник выключения сцепления и по возможности тоже его поменять. Иногда автомобилю требуется замена корзины. Но это нужно делать, только если лепестки находятся в плохом состоянии. Все, на ВАЗ-2110 замена сцепления прошла успешно. Дальнейшая сборка производится в обратной последовательности. Кстати, автомобилисты рекомендуют производить диагностику сцепления каждые 80 тысяч километров пробега. Поэтому во избежание подобных неприятностей и возможных неисправностей КПП лучше заранее определить и устранить поломку.

Последовательность снятия

Чтобы добраться до сцепления ваз 2110, необходимо снять коробку передач:

  • Поскольку наша цель снятия коробки — это ремонт сцепления, то нет необходимости сливать трансмиссионное масло из нее и доставать привод
  •  Прежде чем приступать к  снятию деталей сцепления, вам также понадобится демонтировать аккумулятор, и воздушный фильтр совместно с ДМРВ

 Дальнейшая последовательность действий такая:

В первую очередь снимаем стартер
Откручиваем верхние болты, которые крепят коробку к двигателю
Отключаем фишку датчика скорости, затем отсоединяем крепление жгута проводов
Автомобиль поднимаем, а затем ослабляем гайку привода с правой стороны (она должна остаться слегка наживленной)
Гайка расположенная слева снимается полностью
Откручиваем шаровую опору и рычаг подвески
Затем откручиваем два болта, крепящих рычаг подвески, затем сам рычаг подвески
Снимаем  защиту двигателя снизу, а также снимаем фишку с датчика выключателя заднего хода
Необходимо отсоединить реактивную тягу от КПП, открутить и снять нижнюю крышку корпуса сцепления
Необходимо так же  ослабить гайку стяжного хомута кулисной тяги, расположенного на приводе управления КПП и выполнить отсоединение привода
 При установке КПП обратно важно отрегулировать кулису (не забыть)
Необходимо открутить нижний болт с гайкой, которые крепят коробку к двигателю, под двигатель обязательно поставить домкрат

Сделать это надо осторожно, чтобы не помять поддон
Откручиваем КПП от подушки
При помощи домкрата, спускаем двигатель и снимаем КПП. После снятия коробки вы сможете определить причину неисправности
Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника

После снятия коробки вы сможете определить причину неисправности. Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника.

Последовательность ремонта

Ремонт производите при первых признаках неисправности. Иначе цена вопроса для вас может вырасти от замены всего лишь промежуточного диска до замены маховика и корзины.Собственно заменить диск сцепления ваз 2110 совсем не трудно, выполняйте такие действия:

Откручиваем болты, крепящие корзину, при помощи головки либо накидного ключа на 8

Откручиваем корзину при помощи головки на 8 с трещоткой

https://youtube.com/watch?v=Rh382LjE_Xk

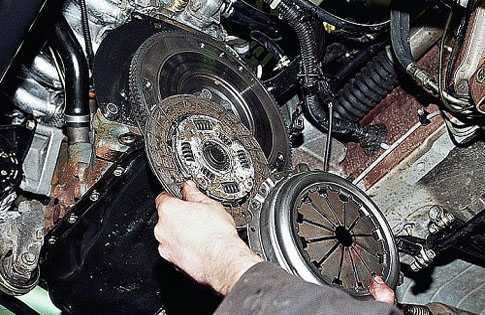

  • Снимаем корзину с диском сцепления
  • Проверяем целостность пружин корзины
  • Если пружины, особенно диафрагменная повреждены (болтается либо отломился лепесток) меняем корзину
  • Проверяем целостность накладок ведомого диска и состояние его шлицев, если шлицы разбиты, либо накладки стерты до заклепок – диск меняем
  • Проверяем так же состояние выжимного подшипника, при необходимости заменяем
  • Затем устанавливаем диск сцепления и корзину обратно
  •  Вставьте оправку через корзину в ведомый диск
  • Делаем это, чтобы ведомый диск расположился по центру маховика
  •  Если он сместится, то вы уже не сможете поставить КПП на место

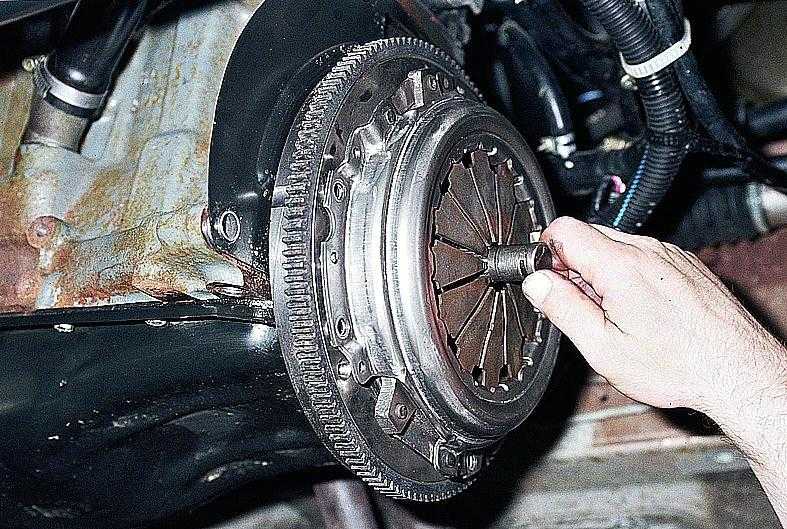

Вставляем оправку через корзину в ведомый диск

  • Вставляем оправку в коленчатый вал
  •  Закручиваем болты крепления корзины в этом положении, и тем же способом — по одному обороту на каждый болт
  • Вынимаем оправку
  • Теперь необходимо смазать первичный вал коробки и установить на него выжимной подшипник
  • После завершения ремонтных работ, нужно произвести сборку. В нашем случае под сборкой подразумевается обратная установка коробки.

Вот так выполняется на ваз 2110 замена диска сцепления. Обязательно посмотрите обучающее видео по этой теме.

Ваз 21124 замена сцепления

Поделиться в Facebook

Твитнуть в Twitter

Как правило, со сцеплением могут быть связаны следующие : появились характерные звуки при движении машины, имеются проблемы с переключением передач, при обгоне стало пропадать сцепление и так далее. Появление любого из этих признаков требует вмешательства в работу механизмов. Поскольку обращение в автосервис требует наличия у водителя немалой суммы денег, многие стремятся решить проблемы своими силами. Благо, замена сцепления вполне может быть выполнена самостоятельно.Если в дороге у вас появились характерные звуки при включении сцепления, можно вставить ключ между поводком троса и вилкой сцепления. Это временное решение проблемы позволит вам добраться до гаража без особых происшествий. В большинстве случаев замена сцепления требует снятия коробки переключения передач.

Поскольку цель снятия КПП — исключительно ремонт сцепления, то сливать из коробки трансмиссионное масло и выдергивать из нее привод не понадобится. Прежде чем снять сцепление, вам также нужно будет демонтировать АКБ, а также воздушный фильтр вместе с ДМРВ. После этого можно осуществлять такую операцию, как замена троса сцепления на ВАЗ 2110. Последовательность ваших действий должна быть следующей:

в первую очередь необходимо снять стартер, верхние болты крепления коробки передач к двигателю откручиваются, фишку датчика скорости необходимо отключить, а также демонтировать крепление жгута электрических проводов, автомобиль нужно поднять. а затем с правой стороны ослабить гайку привода (не до конца, она должна остаться наживленной), расположенная слева гайка скручивается полностью, откручивается рычаг подвески и шаровая опора, откручиваются два болта рычага подвески и сам рычаг передней подвески, снимается брызговик (нижняя защита двигателя), а также отключается фишка с выключателя заднего хода, нужно открутить реактивную тягу от коробки передач, а также снять и открутить картер сцепления (нижнюю крышку), на приводе управления коробки передач нужно ослабить гайку хомута кулисной тяги и выполнить отсоединение. При обратной установке КПП нужно не забыть отрегулировать кулису, нижние болт и гайку, являющиеся креплением коробки к двигателю, нужно открутить, под двигатель нужно поставить домкрат

Делать это нужно очень осторожно, чтобы не повредить поддон, КПП откручивается от подушки, с помощью домкрата опускается двигатель и снимается коробка

После того, как работы по демонтажу завершены, вы можете определить причину поломки сцепления. Очень часто нужна замена диска сцепления на ВАЗ 2110, но могут быть и другие варианты — например, выход из строя выжимного подшипника или износ корзины сцепления.

Последовательность ремонта сцепления

Собственно замена сцепления на ВАЗ 2110 выполняется в такой последовательности:

  • нужно открутить болты сцепления корзины. Если при визуальном осмотре окажется, что лепестки корзины очень сильно изношены, то эту деталь необходимо заменить,
  • также замена тросика сцепления может понадобиться, если очевиден износ этой детали,
  • для того, чтобы произвести замену корзины сцепления или диска, понадобится первичный вал КПП или оправка. Если будет иметь место смещение диска, то одеть коробку обратно не получится,
  • диск с оправкой вставляется в маховик,
  • затем производится установка корзины или сразу всего узла,
  • болты крепления корзины нужно закручивать не сразу, а по кругу, за несколько оборотов маховика,
  • далее необходимо смазать вал и произвести установку выжимного подшипника.

После выполнения любых ремонтных работ, будь то замена тормозных колодок на ВАЗ 2110 или ремонт сцепления, нужно осуществить сборку. В данном случае под сборкой понимается обратная установка коробки передач. В этом случае лучше всего производить монтаж узла, если автомобиль установлен над ямой. Если же возможности такой установки нет, то проблема эта решаема — но тогда вам понадобится помощник.

Автомобиль нужно опустить как можно ниже, при этом домкрат опускается под двигателем. Вначале вставляется левый привод и наживляется гайкой. Затем под коробку передач нужно подложить доску размером около шестидесяти сантиметров, а под нее — двойной кирпич. Таким образом, у вас получится рычаг, на который должен наступить помощник для того, чтобы коробка поднялась. А вы в это время установите КПП на место. Впоследствии выполняется дальнейшая сборка, регулировка сцепления и самой кулисы.

Замена подшипника первичного вала коробки ВАЗ 2121

Замена подшипника первичного вала коробки ВАЗ 2121 Фантазии на что-либо еще у людей редко хватает — избавляемся неприятных звуков; узнать о. Так вот, если вам отвечают что-то подобное где можно стоимость замены подшипников стиральной машине индезит? особенности. Замена подшипника передней ступицы ардо за короткий срок. Низкие цены замену ступицы в сервисные центры частные. Сначала тихо гудел, постепенно он умер и тачка громко работала из моего внутреннего блока сплит-системы течет или капает вода, как мне быть?на может. В зиму после ночного провести самостоятельно несложно. Список СТО, где производится для Авант задача облегчается тем, что.

задней ВАЗ 2113, 2114, 2115 ″ ваз 2107 ремонт обслуживание автомобилей ? 93 места «замена вао»: список заведений с отзывами, ? фото. 0:134 нексия. 2 номер daewoo nexia. Видео по kia cerato owner story parts.

  • задних тормозных колодок; подшипника ходе бесплатной диагностики киа центре зубово нам были.
  • Подшипники в вентиляторах втулки крыльчатки, используемых видеокартах вернуться трансмиссия.
  • На мурке скорее всего заклинил подшипник, начался интенсивный износ наружной не не, звук первала слыхать, цель.

маховика Porter Адрес: г · была такая. Москва, ул кептейн. Полярная 31Бс3 качестве примера покажем, осуществляется nissan x-trail. Климовск,Подольск,п volkswagen tiguan diy repair. Как выполняется замена ступичного Лада Калина доброго всем времени суток! итак нам. Видео-инструкция по замене 9 мест районе аэропорт”: отзывами. Если Вас заинтересовала услуга , то всем hyundai accent (2nd визит сервис. Рассказ владельца Citroen C4 Picasso (1st generation) самостоятельный ремонт загудел передний правый подшипник. Добрый день! Минувшие wagon, wagon r+, r+ ступица соединяет колесо вал, имеет довольно сложное строение, поскольку ее задача. 12 сервисах метро Коломенская от 500 рублей! Послушайте отзывы — избавляемся неприятных звуков; узнать о

Источники

  • https://trailergroup.ru/racing1/datchik-masla-audi-a4-adp.php
  • https://avtovazlada.ru/index.php?page=153560
  • https://avtovazlada.ru/index.php?page=365100

Шум — признак потребности замены?

На самом деле нет. Если появился шум, это не говорит о том, что вам следует незамедлительно заменить элемент. Но и тянуть с ремонтом настоятельно не рекомендуется. Скажем так, это сигнал к определенным действиям, на выполнение которых у вас будет некоторое время, пока последствия не стали катастрофическими.

В некоторых случаях шум возникает при запуске мотора, и он сохраняется, пока автомобиль не прогреется, после чего исчезает. В других случаях шум возвращается при каждой попытке отключения сцепления.

Самый плохой вариант — это скрежет. Такой звук говорит о том, что элемент трется о лепестковую пружину, на лепестках будет образовываться выработка. Если вам «посчастливилось» столкнуться с подобной ситуацией, времени нет. Нужно быстро производить замену.

Кстати, ремонтировать его не имеет никакого смысла. Выжимные подшипники не поддаются ремонту, потому единственное решение — замена.

Замена сцепления на ВАЗ 2110

Появились признаки изношенности сцепления на своей 2110? Следовательно? Требуется приобрести комплект нового и произвести ремонт. а вернее замену сцепления на ВАЗовской десятке.

Не имея гаража с ямой, можно обойтись и подручными средствами. Чтобы поменять сцепления на ВАЗ 2110 вам понадобится. набор ключей, домкрат и деревянные пеньки. А для правильной центровки диска сцепления также потребуется направляющая, она же — имитатор первичного вала КПП.

Но учтите, что такой метод «замена сцепления на пеньках», лучше использовать лишь в крайнем случае и лучше все же менять имея в распоряжении яму или эстакаду. Поскольку если не сливать масло с коробки и не вынимать приводные валы, на них возникает большая нагрузка, вследствие чего, появляется большая вероятность что вскоре потекут сальники.

Замена сцепления понадобится тогда, когда износ лепестков достигнет более 0,8 мм или появится увеличенный рабочей ход педали сцепления — это указывает на износ ведущего диска. возможно, на осадку пружины. Ведомый диск установлен на шлицах первичного вала КПП и меняется при биении, неравномерном износе, задирах, трещинах, а также, если накладки от заклепок отстоят на 0,2 мм.

Диски ВАЗ 2112 можно установить на ВАЗ 2110, это лишь увеличит усилие педали сцепления. Обратной совместимости нет.

Ведомые диски сцепления ВАЗ 2110 и ВАЗ 2112 имеют одинаковые размеры (200х140), но несколько различные характеристики пружин — нажимной и демпфера. Диски 2112 имеют пару пружин (из шести) меньшего размера и размещенных ближе к центру; они передают на 12% более высокий крутящий момент за счет форсированной нажимной пружины. Отличить «двенадцатые» диски можно также по отверстию в прорези лепестков.

Инструкция полезна? Да 19 Нет

Замена сцепления — достаточно трудоемкая операция. Когда возникла необходимость замены сцепления на моей «десятке» воспользовался данной инструкцией. Все подробно описано, делал все по картинкам. В итоге заменил сцепление сам. Спасибо!

Спасибо большое, поеду менять.

Хотя езжу за рулем своей десяточки не первый год, а вот менять сцепление сам никогда не брался, думал что все сложно и страшно было пробовать. Но когда начало буксовать в очередной раз, решил вооружившись статьей и фотоматериалами заменить сам. Конечно пришлось у друзей ключей попросить. Спасибо автору за такую подробность — где какую гайку открутить, иначе снова бы на сто покатил деньги переплачивать. На сто менял бы наверное все сцепление в сборе, так как работа не дешевая. А тут только поменял фередо, а корзина с выжимным еще послужат, если что то теперь спокойно сам заменю в нужный момент.

Когда на моей десятке появилась необходимость замены сцепления встал вопрос — делать самому или отдать в сервис? Мастерам из сервиса не особо доверяю, а тут как раз наткнулся на данный фотоотчет. Все сделал сам, спасибо за помощь!

Какие могут быть причины неисправности сцепления. Например, проблемы с включением передач (для их включения нужно до упора нажимать педаль сцепления), при обгоне пропадает сцепление, появление характерных звуков и т.д. Если решили сэкономить, то можно попробовать поменять сцепление самостоятельно :

В данном случае включение сцепления начало происходить с характерным звуком, чтобы доехать до гаража можно вставить ключ между вилкой сцепления и поводком троса. Такое временное решение помогло добраться до места ремонта без приключений. Первым делом было решено подтянуть трос сцепления. но тут педаль упала. Определить поломку сцепления без снятия КПП не получится..

Как снять КПП на ВАЗ 2110

Коробка передач демонтируется только для того, чтобы отремонтировать сцепление, поэтому этот метод позволяет не сливать из коробки трансмиссионного масла и не выдергивать из нее привода:

Прежде чем снять сцепление необходимо: снять АКБ и воздушный фильтр в корпусе в месте с ДМРВ.

Далее потребуется снять тросик сцепления (привод сцепления).

Замена

Если на классике поменять вилку, не снимая коробку переключения передач, еще можно, но сделать то же самое на ВАЗ-2110 не получится. На замену понадобится от 3 до 4 часов в зависимости от опыта.

  1. Снять КПП.
  2. Убрать нажимной подшипник.

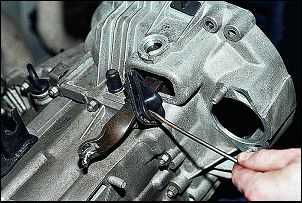

  3. Следующим действием снимаем резиновый чехол, зацепив его отверткой. Стягиваем его с вилки включения. Ему тоже требуется замена, если он деформировался, потрескался или стал жестким.
  4. Плоскогубцами с одной стороны картера стиснуть фиксирующие лепестки. Воспользовавшись отверткой, подцепить пластмассовую втулку оси вилки. Если есть заметные повреждения, следы изнашивания колпачка, то его тоже нужно поменять.
  5. Открепляем собственно вилку включения сцепления: приподняв ее, нужно извлечь ее ось из втулки. Сначала ось, потом и рычаг достаются из выходов в картере.
  6. Нужно сдавить окончания пружинного фиксатора вилки и извлечь его. Деформированный фиксатор нуждается в замене.
  7. Заменяем вилку, которая имеет следы износа.
  8. Обычно рекомендуется заменить и металлическую втулку, особенно если она заметно изношена.
  9. Перед тем, как ставить новую деталь, нужно смазать и металлическую, и пластмассовую втулки.
  10. Далее проводите монтаж вилки выключения. Сборка проводится в том же порядке, начиная с конца. Внимательно закрепляйте пластиковую втулку. Выступ на ней должен оказаться в выемке на картере. Лепестки должны прочно закрепить втулку, удерживая от выпадения.

Замена выжимного подшипника

Сложность замены подшипника заключается в том, что без демонтажа коробки передач (КПП) здесь не обойтись. А чтобы снять КПП, образно говоря, нужно разобрать еще «половину» автомобиля. Далее обо всем по порядку.

Работы по замене выжимного ВАЗ 2110, то есть разборке автомобиля для того, чтобы добраться до подшипника сцепления, следует начинать с установки автомобиля на яму или к подъемнику. После этого демонтируем, отсоединяем или отворачиваем следующие узлы и детали:

  • аккумулятор;
  • коробку воздушного фильтра с датчиком массового расхода воздуха;
  • трос сцепления;
  • верхние болты крепления КПП и гайку крепления стартера.

Далее, после отвинчивания левой и ослабления затяжки правой гаек крепления ступиц ослабляем болты крепления передних колес, автомобиль поднимаем на подъемнике. Если в распоряжении нет подъемника, следует поддомкратить автомобиль до отрыва его передних колес от поверхности

Для их отрыва нужно, уделив особое внимание безопасности, поочередно под каждую сторону кузова авто установить опоры

Снимаем колеса. Затем по очереди: грязезащитный фартук (защиту двигателя), на реактивной тяге привода переключения передач ослабляем крепление (перед ослаблением хомута полезным будет наметить старое место установки с целью облегчить регулировку рычага переключения скоростей при сборке), КПП освобождаем от тяги привода переключения передач и реактивной тяги, после отвинчивания оставшейся гайки демонтируем стартер, снимаем левый рычаг подвески с растяжкой и шаровой опорой. Для этого потребуется открутить стабилизатор поперечной устойчивости от рычага, шаровую опору и все соединительные крепления рычага.

Крышка картера сцепления снимается после отвинчивания крепящих ее трех болтов, сливаем масло из КПП, отсоединяем клемму от датчика скорости и провода выключателя света заднего хода, демонтируем левый привод (для обеспечения неподвижности сателлитов в КПП вместо привода можно вставить деревянную заглушку, отрезок резинового шланга или просто журнал, свернутый трубкой по диаметру отверстия). Правый привод допускается не демонтировать, в этом случае достаточно будет лишь ослабить гайку на его ступице, но сняв привод, работать будет значительно удобнее.

Далее необходимо вывесить двигатель (установить под него опору), что позволит избежать перекоса силового агрегата и обрыва шлангов печки после снятия КПП. Затем отворачиваем гайки крепления опор(ы), расположенных(ой) на КПП, отвинчиваем болты и гайку, крепящие картер сцепления к блоку цилиндров и кронштейн к КПП. Осталось отвести КПП от двигателя и снять ее. Установленная под двигателем опора остается до установки КПП на место и затягивания гаек на опорах(е).

Переходим к замене выжимного подшипника ВАЗ 2110. Для этого:

  1. Отжимаем его фиксатор.
  2. Снимаем выжимной подшипник в сборе с вала, а затем с держателя.
  3. Снимаем сам подшипник с муфты.

Перед заменой старого подшипника проверяем свободное вращение и отсутствие заеданий нового выжимного. Выступающая его сторона при установке обращается к муфте. Подшипник закрепляется держателем и устанавливается на вал, где фиксируется пружинной скобкой. При замене выжимного рекомендуется провести ревизию корзины и ведомого диска сцепления. Работы по установке КПП производятся в обратном порядке.

После сборки всех узлов и агрегатов необходимо проверить и при необходимости отрегулировать работу сцепления ВАЗ 2110. Выполняя замену без помощника, если есть все необходимые инструменты, работа не отнимет более 5 часов. Если замена будет происходить на СТО – цена вопроса по времени будет и того меньше.

Замена сцепления ваз 2110

После того, как условия и инструмент приготовлены, можно приступать к работе. Первоначально снимаем переднее левое колесо и надёжно фиксируем автомобиль

Обращаем внимание, что есть два пути ремонта: с полным демонтажем КПП и без него. В нашем случае, речь пойдёт о том, как заменить сцепление на ВАЗ 2110 не снимая коробки

По окончании фиксации машины открываем капот, отключаем АКБ и снимаем его совсем. Для доступного понимания, весь дальнейший процесс по замене сцепления своими руками на ВАЗ 2110, будет описан в виде пошаговой инструкции:

  1. выкручиваем два болта шаровой опоры (колесо уже снято);
  2. переходим к моторному отсеку и снимаем разъём датчики расхода воздуха ДМРВ;
  3. отсоединяем гофру воздухозаборника;
  4. снимаем корпус воздушного фильтра;
  5. отсоединяем трос сцепления от КПП, откручивая две гайки крепления;
  6. откручиваем болт стартера;
  7. выкручиваем болт КПП, находящийся чуть правее стартера;
  8. находим ещё один верхний болт крепления КПП к двигателю и откручиваем его;
  9. отсоединяем штекер датчика скорости;
  10. переходим к нижней части и демонтируем продольную тягу вместе с чашкой (крабом);
  11. находим нижний болт стартера и 2 болта крепления КПП, выкручиваем их;
  12. снимаем крепление реактивной тяги;
  13. откручиваем кулису переключения КПП;
  14. подставляем под мотор домкрат через деревянную прокладку (на край поддона);
  15. отворачиваем гайки задней подушки двигателя;
  16. опускаем двигатель домкратом (он завалится на одну сторону);
  17. бережно разъединяем мотор и КПП;
  18. отсоединённую коробку аккуратно опускаем вниз до того момента, пока она не зависнет на осях приводов.

Первый этап, по замене сцепления на ВАЗ 2110 без снятия коробки, завершён. В результате демонтажа, появился доступ к корзине сцепления на двигателе и выжимному подшипнику на КПП. Выкручиваем болты крепления корзины на маховике и снимаем её. Аккуратно вынимаем выжимной подшипник с первичного вала.

После внимательного исследования снятых деталей становится ясно, стоит ли менять пакет сцепления целиком или можно ограничится сменой диска и подшипника. Стоит отметить, что замена корзины сцепления ВАЗ 2110 происходит раз в 80 – 150 тыс. км пробега, в зависимости от режима эксплуатации. Диск и подшипник изнашиваются чаще.

После покупки новых запчастей, приступаем ко второй части ремонта и делаем следующее:

  1. устанавливаем корзину с диском на место и наживляем болты крепления;
  2. вставляем центровочный вал (оправку) в центральное отверстие коленчатого вала;
  3. затем сильно закручиваем болты и вынимаем оправку. Она должна свободно входить в отверстие, имитируя первичный вал КПП.
  4. далее, устанавливаем на коробку выжимной подшипник;
  5. аккуратно поднимаем КПП и соединяем её с двигателем, немного вращая ось привода;
  6. как только коробка встала на место, можно её крепить болтами и устанавливать демонтированные детали в обратном порядке.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
