Какие датчики влияют на запуск двигателя калина

Диагностика Лады Калины 1, 2 своими руками

Диагностика по моделям авто 2 комментариев 28 апреля 2019 Просмотров: 9430 Рейтинг:

Время прочтения

Сложность материала:

Для профи — 4 из 5

Для самостоятельного проведения компьютерной диагностики Лады Калина через ноутбук или смартфон достаточно подключится к OBD2 разъему диагностическим адаптером и автосканером. В 90% процентах случаев комп. автодиагностика сводиться к тому, чтобы считать данные с ЭБУ, но как это правильно сделать, знает далеко не каждый водитель.

Данная инструкция подробно описывает процесс подключения к «мозгам» автомобиля, в том числе какой автосканер и программу выбрать. В статье вы найдёте много полезных ссылок на более подробные инструкции и материалы сайта.

Автор сайта elm327-obd2.ru

Проблемы с клапанами на Лада Калина

На 8-клапанном двигателе Лада Калина клапаны отличаются меньшей надежностью, чем на 16-клапанном варианте. Это конструктивная недоработка инженеров, с которой придется сталкиваться уже автолюбителям.

Для диагностики потребуется как минимум просмотреть электронный блок управления и компрессию в цилиндрах. Делать это придется в автосервисе, где изначально будет предложена компьютерная диагностика (см. статью «Что входит в диагностику двигателя»).

Зачастую результата, на который было бы можно опереться и устранить проблему, не дает, потому как субстрат поломки не в датчиках, а в механической части авто. Потому придется мерить компрессию в цилиндрах. Если же она в норме, требуется снимать клапанную крышку двигателя и осматривать зазор между клапанами. Его нормальное значение составляет 0,2-0,35

Зазор клапанов важно установить в этом диапазоне, после чего двигатель перестает троить, а лампочка «неисправности двигателя» гаснет. Кстати, регулировка клапанов для Калины требуется раз в 60.000-70.000 километров

Но когда в качестве топлива используется газ, регулировать их нужно чаще – через 20.000-30.000 км.

Мультипликативная коррекция

Кмульт – показатель безразмерный. Предел его изменений лежит в диапазоне от 0,75 до 1,25. Выход за границы предельных значений любого коэффициента самообучения свидетельствует о значительном отклонении состава смеси от стехиометрии.

Если Кмульт станет меньше 0,78 или больше 1,22, система встроенной в блок самодиагностики включит желтую предупреждающую контрольную лампу «проверь двигатель». Аналогично включится лампа, если долговременная коррекция превысит 9-ти процентную границу, т.е. достигла критического значения, при этом, как в положительную, так и отрицательную сторону. Проверкой сканером маски DTC выявляются коды неисправностей РО171 (смесь бедная) или РО172 – смесь богатая.

Краткосрочная коррекция (STFT) относится к немедленным изменениям подачи топлива, происходящим несколько раз в секунду.

При диагностике необходимо обратить внимание на строку параметров сканера «ДК1-Банк 1», где отслеживается работа кислородного датчика. Когда сигнал датчика уходит в плюс, блок управления мгновенно меняет значение кратковременной коррекции в сторону минуса, прикрывая распыл форсунки

Значение слова «Банк 1» встречается практически на всех мультимарочных сканерах и означает оно контроль топливной смеси в одном блоке цилиндров. На V-образных двигателях, например, работает также строка «ДК1-Банк 2».

Причина отклонения показаний кислородного датчика в сторону плюса может быть не герметичность форсунок, а в сторону минуса (сваливание сигнала в бедную смесь) – подсос воздуха во впускной коллектор.

Регулировка режима ХХ

Многие эксперты сходятся во мнении, что регулировка холостого хода имеет очень важное значение для инжекторных систем. В частности, это позволит устранить плавание оборотов, их самопроизвольное повышение или снижение, что в итоге нормализует и расход топлива

Как правило, проблемы с оборотами двигателя в режиме ХХ возникают из-за чрезмерного поступления воздуха. Задача регулировщика – проверить регулятор, либо внести изменения в компьютер, учитывающий показания ряда датчиков и открывающий клапан на определённое время, либо проверить сами датчики.

Вот как проводится регулировка ХХ обычно. Для начала обесточивается система электроснабжения авто. Затем проводятся работы с регулятором, который врезан на дроссель. Именно он отвечает за равномерный прогрев и стабильную работу мотора. Это электродвигатель с иглой, который выдаёт рекомендуемое количество поступаемого воздуха, без включения дросселя.

  1. Регулятор снимается путём откручивания винтов крепления. Последние могут быть несъёмными. В этом случае вывернуть их не получится, придётся демонтировать корпус дросселя.
  2. Дальше в задачи регулировщика входит очищение канала регулятора. Его можно промыть, а затем хорошенько продуть сжатым воздухом.
  3. Затем надо разобрать регулятор, чтобы добраться до направляющей втулки.

Важно знать, что регулятор следует разбирать крайне осторожно. Аккуратность нужна в первую очередь из-за чувствительной обмотки регулятора. Её можно легко повредить

Её можно легко повредить.

Далее надо сделать следующее.

  1. Проверить, как вращается конусная игла. Если свободно, то это означает только одно – втулку надо заменить, так как имеется люфт. Кроме того, конусная игла не должна иметь следов повреждений или потёртостей.
  2. Затем нужно протестировать целостность прижимной пружины.
  3. Проверить надо контакты и целостность обмотки.
  4. После сборки регулятора, его надо установить на автомобиль, но перед этим замерить дистанцию до иглы. Длина должна быть ровно 23 мм.
  5. После установки регулятора, нужно подсоединить управляющий штекер к нему, а затем включить питание. Запустив двигатель, можно анализировать его функционирование на ХХ и в других режимах.
Регулируемые зоны Предназначение Чего можно достичь
Датчик дроссельной заслонки Датчик положения дроссельной заслонки служит для открытия заслонки и передачи управляющей информации в электронный блок управления двигателем. Датчик, как правило, устанавливается напротив рычага управления дроссельной заслонкой. Периодически датчик дроссельной заслонки требует проверки и соответствующей настройки. Повышение эффективности работы двигателя, снижение расхода топлива.
Система зажигания Обычное. Устранить проблемы с запуском, снизить расход горючего.
Подсос Ограничивает поступление воздуха в топливную смесь, в результате чего она обогащается. Это необходимо для запуска холодного двигателя и его последующей бесперебойной работы, пока температура не станет оптимальной для нормального функционирования. Тогда двигателю уже не требуется столь обогащенная смесь, и он может работать от рабочей системы холостого хода. Регулятор подсоса выведен в салон на панель и представляет собой круглую плоскую рукоятку. Улучшается выхлоп, снижается расход топлива.
  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Факторы, влияющие на расход топлива:

Качество бензина

Это наверное первый пункт, о котором можно подумать при повышенном расходе топлива, ведь иногда при заправке на разных АЗС, цифры на бортовом компьютере могут значительно отличаться даже до 2 литров на 100 км пути. Такое было у меня частенько, особенно когда пришлось заливать бензин с неизвестных колонок.

Я бы дал совет, по возможности заливать топливо на проверенных АЗС, где вас устраивает качество. Что касается октанового числа, то разницу я практически никогда не замечаю, особенно на местных АЗК и даже Роснефти, а вот на Лукойле 95-й отличается от 92-го в лучшую сторону, убеждался в этом неоднократно.

Низкое или неравномерное давление в шинах

Думаю, что это ни для кого не секрет, что от давления в колесах зависит не только маневренность и поведение автомобиля на трассе, но и расход топлива вашей Лады Калины. Перед съемкой этого ролика, который расположен выше, ехал в деревню 140 км: так вот тогда при такой же скорости расход был около 6,5 л на таком же участке дороги, но правое переднее колесо было приспущено до 1 атмосферы, вот и реальный пример того, почему моя Калина кушала тогда больше.

Погодные и дорожные условия

Естественно, что зимой по заснеженной дороге стрелка датчика бензина будет быстрее стремиться к нулю, нежели в сухую погоду и на летних шинах. Сильный снег или дождь, ветер — все это негативно сказывается на расходе, так как создают огромное сопротивление кузову автомобиля. Зимой, понятно дело, приходится тратить еще больше денег на бензин, так как приходится постоянно прогревать мотор.

Состояние двигателя

У кого была новая Калина или другой авто, все помнят, что при обкатке приходилось заправляться чаще, а после нескольких тысяч километров пробега все становилось в норму. И также, если поршневая уже достаточно изношена, потеря компрессии приведет к тому, что расход топлива значительно увеличится.

Неисправность датчика ДМВР

Эта проблема была на прошлом моем авто ВАЗ 2112, где этот датчик массового расхода воздуха постоянно посылал ошибку на бортовой компьютер и мгновенный расход увеличивался сразу же с 0,6 до 1,3 литров в час при работе двигателя на холостых оборотах.

Приходилось постоянно сбрасывать ошибку. Так что следите и производите замену воздушного фильтра почаще, чем написано в инструкции по эксплуатации, тем самым вы продлите на многие годы жизнь ДМРВ.

Возможные неисправности

Плавают обороты на холостом ходу

Связано это может быть со многими факторами.

Рассмотрим, основные причины возникновения плавающих оборотов двигателя:

  • Неисправность в топливной системе . Неисправность элементов топливной системы
  • Проблемы в зажигании . Проблемы с замком зажигания или проводкой
  • Ошибки ЭБУ . Устранение ошибок ЭБУ
  • Некачественное топливо . Некачественный бензин влияет напрямую на работу силового агрегата

Все эти причины служат тому, что появляется такой эффект. Самой распространенной причиной является появление проблем с впрыском.

Методы лечения

Итак, рассмотрим последовательность действий для устранения причин возникновения плавающих оборотов двигателя.

Топливная система

Как показывает практика и опыт, плавающие обороты появляются в случае неравномерной подачи горючего в камеры сгорания, или п

Чистка снятой форсунки

В первую очередь, это связано с форсунками, которые могут быть загрязненными. При этом, это может не чувствоваться при движении, а вот на холостых оборотах тахометр сразу это покажет. Поэтому, необходимо демонтировать и проверить форсунки на специальном стенде.

Чистая сеточка бензонасоса

Также, неисправность может быть вызвана поломкой бензинового насоса, который подает топливо не равномерно или засоренность топливного фильтра . При необходимости нужно заменить фильтрующий элемент и проверить топливный насос.

Чистим блок дроссельной заслонки

Изменение количества топливной смеси может быть связано с засоренностью дросселя или износом воздушного фильтра. Поэтому, фильтрующий элемент меняется, а дроссельная заслонка подлежит чистке.

Снятый дроссель до и после чистки

Проблемы с зажиганием

Проблемы с холостым ходом могут возникать вследствие неверной работы системы зажигания. А именно, это может быть связано с замком или проводкой. Так, стоит проверить и при необходимости заменить поврежденные элементы. Лучше всего менять замок зажигания в сборе, а провода, которые идут от него прозвонить на работоспособность.

Ошибки ЭБУ

Нередко, неисправность автомобиля связана с ошибками электронного блока управления, а также с неисправностью контроллеров на плате. Конечно, еще одной причиной может послужить прошивка, которая вышла со строя. Многие автолюбители меняют операционную систему, но это не всегда помогает.

Снятый с автомобиля ЭБУ

Как показывает практика, неисправность ЭБУ может послужить проблемой для работоспособности многих систем. Поэтому, если не удалось устранить неисправность предыдущими способами, необходимо заменить блок управления. Конечно, может помочь установка операционной системы от Лады Калины Спорт K-Line, но не всегда проблема исчезает полностью.

Некачественное топливо

Во многих случаях, плохое качество заливаемого горючего в бак автомобиля может послужить поводом засорение системы топливопроводов и впрыска, что в свою очередь дает эффект неравномерной подачи горючего. Для устранения неисправности следует слить старое горючее, прочистить топливную систему и залить новый качественный бензин.

Стоит понимать, что от качества топлива зависит не только работа мотора, но и его долговечность

Аддитивная топливная коррекция

Термин «аддитивный»
произошел от латинского additio — прибавляю, относящийся
к сложению. Соответственно, аддитивная топливная коррекция (или иначе как
долгосрочная) рассчитывается на основе показаний мультипликативной коррекции
(краткосрочной).

Аддитивная составляющая работает только на холостом ходу и единицей
ее измерения являются миллисекунды.

Функционально долговременная коррекция выполняет действия
для получения сигнала от датчика кислорода.

В практике Кад принято обозначать в процентах. Пределы его
изменения варьируются – от -10 до +10%. Предположим на примере, что двигатель
прогрет и нагреватель кислородного датчика подготовил его к работе. Двигатель
работает на холостом ходу, но отклика от кислородного датчика нет. Электронный
блок начинает увеличивать время впрыска для обогащения смеси, т.е.
долговременная коррекция увеличилась на 1%, но отклика от датчика кислорода
также отсутствует. Блок управления продолжает удлинять время впрыска и до тех
пор, пока не начнется отклик от кислородного датчика. Отклик от датчика в
данном конкретном примере появился при Кад равным 4%. Это говорит о том, что
при аддитивной коррекции равной 4% кислородный датчик перешел в активное
состояние и мультипликативной коррекцией поддерживается смесь в оптимальном
состоянии.

Способы устранения неисправности

Теперь, когда все причины определены, можно начать рассмотрение вопроса устранения неисправностей. Но, перед тем, как начать стоит отметить, что автолюбителю необходимо иметь представление о конструктивных особенностях двигателя, если он хочет устранить неисправность самостоятельно. В противном случае, прямая дорога на автосервис, во избежание получения еще других проблем, которые обычно по не опыту автолюбители создают себе сами.

Датчики

Зачастую, причиной, по которой может загораться чек на Калине становиться — выход со строя одного из датчиков. Среди таких вероятными, которые стоит сразу проверить являются: датчик массового расхода воздуха, регулятор холостого хода, датчик положения коленчатого вала, датчик кислорода и датчик температуры охлаждающей жидкости.

Но, существует более простой и эффективный способ определить неисправность того или иного датчика, а именно подключение к электронному блоку управления двигателем. Здесь можно посмотреть ошибки и расшифровав их, определить, где находится проблема.

Дроссель

Засоренность дроссельной заслонки зачастую становиться причиной того, что может загореться чек двигателя, поскольку в силовой агрегат поступает не достаточное количество воздуха. Решением проблемы становится чистка. Этот процесс можно провести при помощи жидкости для чистки карбюраторов или жидкости ВД-40.

Деталь демонтируется с автомобиля и вычищается, после чего, ее устанавливают на место. Также, рекомендуется проверить датчик положения дроссельной заслонки, который мог выйти со строя.

Форсунки

Одной из частых причин появления значка «чек» на приборной панели становится неисправность одной или нескольких форсунок, которые не должным образом распыляют топливную смесь. Так, стоит демонтировать все элементы и проверить их при помощи специального стенда.

Если такового нет, то можно применить народный способ, залив промывочную жидкость в трубки подачи топлива и активировать форсунки при помощи АКБ. Таким образом, будет видно, какая форсунка плохо работает. Но, опытные автомеханики рекомендую проводить чистку и проверку распылителей на стенде, поскольку эффективность процедуры выше.

Бензонасос и фильтр

Еще одной причиной неисправности может стать неисправность бензинового насоса или его фильтра. Отсутствие питания или загрязненность фильтрующих элементов приводит к тому, что в силовой агрегат будет поступать недостаточное количество горючего для образования воздушно-топливной смеси.

Вылечить неисправность можно при помощи проверки работоспособности бензонасоса, а также заменой фильтра внутри бензинового насоса. Отдельно стоит посмотреть на топливный фильтр, который мог забиться при заливке некачественного бензина.

Воздушный фильтр

Засоренность воздушного фильтра может стать причиной недостаточного количества воздуха в камерах сгорания. Так, для проверки этого элемента, его необходимо демонтировать, что делается достаточно просто. Осмотрев фильтрующий элемент, можно узнать насколько он загрязнен и необходимо ли заменить изделие. Так, после замены может пропасть сигнал чек с приборной панели.

Свечи и высоковольтные провода

Проводка, также зачастую становиться причиной того, что на панели загорается значок чек. Это случается тогда, когда неработоспособная свеча или возник пробой по одному из высоковольтных проводов.

Проверять свечи зажигания рекомендуется на специальном свечном стенде. Но, если такового нет, то можно воспользоваться общепринятыми «дедовскими» способами. А вот высоковольтные провода проверяются при помощи обычного мультиметра, где сопротивление по каждому проводу должно составлять около 5 оМ. В случае обнаружения поломанной детали, ее необходимо заменить.

Ответы:

— Можно сделать искусственный подсос воздуха во впускном коллекторе!

— Если диагност хороший, он должен был сказать или сделать.

— Установить причину! Может давление топлива повышенное (РДТ неисправен или обратка забита) или ДМРВ врет, форсунки «текут»… Регулировать СО прошивкой нет смысла, т.к. ДК все-равно внесет свои коррективы в подачу топлива.

— Вообщем, всем спасибо)) Тупо хотели денег на ТО))) Прошел ТО на другой станции, там вообще удивились, почему первый раз не прошел)))

— не в падлу им потом на грязные бабки жить!!!

— Как отрегулировать со и сн на моей машинке? Ваз 2114 2006г.в. январь 7.2 прошивка заводская, выхлоп попахивает бензином.

— Для начало замерить СО и после делать выводы.

— «СО» регулируется «автоматом» ЭБУ по сигналу с ДК. Проверить состояние ДК и ДМРВ.

— состояние дмрв такое-напряжение 1.02 при включеном зажигании(незаведёном) и на прогретом двигателе на холостом отсоединяю разъём дмрв обороты падают, примерно 550-600 обр/мин, соединяю обратно, поднимаются 800-850 обр/мин. это нормальный дмрв? дк непроверял пока,т.к.нет ямы и бк.Сообщение отредактировал sardeaf: 18 Февраль 2013 — 07:51

— Состояние ДМРВ проверяется с помощью сканера.

— Доброго времени суток. Авто 21124, ЭБУ январь 7.2 , прошивка без ДК. Проблема такая. При коэффициенте коррекции времени впрыска равному 1.000 и Коэффициенте коррекции СО -0,004, соотношение воздух/топливо равно 21. При этом двигатель на ХХ работает немного неровно, с небольшим троением (примерно раз в 3сек). При изменении Коэффициента коррекции СО на 0,25 , коэффициент коррекции времени впрыска равен 1.246 и соотношение воздух/топливо равно 11. При этом двигатель работает гораздо ровнее, без каких либо троений, и еще снижается время впрыска и массовый расход воздуха. Вопрос в следующем, как вывести значение соотношение воздух/топливо на 14,7? Если ни одно из значений коэффициента коррекции СО не подходит…..

— поскольку система не видит реальной ситуации ,то газоанализатор в помощь.

— Из описания понятно что смесь обеднена.Для начала выполнить ревизию топливной системы; промыть форсунки, заменить уплотнения на них, устранить возможные подсосы во впуске, проверить фазы ГРМ, проверить впускной коллектор на герметичность и заменить уплотнения на нём.

— Всё из выше перечисленного проделано. Осталось только «игра» с прошивкой. Возможно ли, что при прошивке обеднили смесь (якобы для экономии), и теперь просто смещен «ноль» коэффициента коррекции СО?Сообщение отредактировал Mix_64: 15 Март 2021 — 07:30

— Поставьте заводское ПО и проверьте!

— Заводское не получится. ДК отсутствует. Ставить новый ДК нет смысла. Авто неплохо «ест» масло. Поэтому буду пытаться шить несерийные без ДК. Вопрос остался тот же, возможно ли, что при прошивке обеднили смесь (якобы для экономии), и теперь просто смещен «ноль» коэффициента коррекции СО? Если это возможно, то есть смысл шить.

— Вполне можно поставить исправный б/у ДК. У многих авто они есть и не используются при установке не заводского ПО.+ещё в том, что по сигналу с ДК можно понять состояние смеси: «бедно» или «богато». Этот вопрос нужно задавать автору прошивки, ибо только он знает, что там «настроил»!

— Принято, тогда начнем с прошивки. Это проще чем найти рабочий бу ДК ))))

— мож я чот не догоняю , но из описания понятно только что это расчетный состав смеси, а что по факту творится неизвестно . ибо мы незнаем истинную производительность форсунок,состояние дмрв и т.д. и т.п. или…? а в остальном согласен

По материалам Лада форума: lada-forum.ru

Про реальный расход топлива Лада Калина

Расход топлива, который указывает производитель может значительно отличаться от тех показаний, которые наблюдают владельцы этого автомобиля. Выясняем, какой расход бензина Лада Калина указан в руководстве по эксплуатации и какие реальные цифры наблюдают автолюбители.

В технических характеристиках Калины (седан. универсал. хэтчбек или спорт ) указан «Расход топлива по ездовому циклу, л/100 км «:

  • для Калины 1,4л равен 7,0;
  • для Калины 1,6л от 7,2 до 7,8.

Чтобы определить реальный расход топлива на Калине 1,4 мы проанализировали отзывы владельцев. в результате выяснилось, что:

  • Расход по городу колеблется от 6,8л/100км, до 11,5л/100км. Средний показатель 8,47л/100км.
  • Расход по трассе колеблется от 5л/100км, до 8,5л/100км. Средний показатель 6,18л/100км.
  • Смешанный цикл колеблется от 6,5л/100км, до 8,3л/100км. Средний показатель 7,29л/100км.

Расход топлива у Калины 1,6 будет немного больше, средний показатель 9/6,8/8 для город/трасса/смешанный. Почему у одних на автомобиле Лада Калина большой расход топлива, а у других на много меньше? Причин может быть несколько, вот основные из них:

  • Стиль вождения. Отличия в расходе топлива при спокойной езде и активной (с резкими торможениями и разгонами) могут быть значительными (10-25%).
  • Качество бензина. Расход бензина АИ 95 будет меньше, чем АИ 92 (статья ).
  • Сезонность. Расход Калины на 100 км. зимой будет больше из-за скользкой дороги и прогревов. Разница с летом будет на 1-2 литра.
  • Пробки. Даже небольшая пробка способна увеличить расход бензина на 2л.
  • Кондиционер. При включенном кондиционере расход Калины увеличивается на 0,5-1л.
  • Неисправности Калины. Если значительно увеличился расход топлива на Калине, то следует выполнить диагностику автомобиля и определить причины большого расхода бензина .

Причины троения на холостом ходу

Проблемы с двигателем при работе на холостом ходу

При включении зажигания и пуске автомобиля, он работает с перебоями на холостом ходу. Этому могут сопутствовать несколько причин. Рассмотрим, основные проблемы, которые приводят к такому эффекту:

  • Проблемы со свечами зажигания.

Схема возможных вариантов неисправности свечей зажигания

Все эти причины могут послужить тому, что двигатель на холостых оборотах будет работать с перебоями.

Устранение неисправностей

Причины неисправности определены, и можно перейти к ремонту автомобиля. Для этого стоит поэтапно проверять все элементы, которые могли послужить возникновению такого эффекта. Итак, рассмотрим, последовательность действий для устранения неисправности.

Свечи зажигания

Пробой, загрязненность или выход со строя этого элемента может привести к тому, что автомобиль на холостом ходу будет работать с перебоями, а если говорить по народному – «троить». Для устранения неисправности необходимо выкрутить свечи зажигания. Как это сделать:

  1. Снимаем «клемму-минус» с аккумулятора.

Демонтаж клеммы АКБ

Вынимаем высоковольтные провода

Демонтаж свечей при помощи головки на 21

Вот в принципе и все операции по демонтажу.

Также, обязательно необходимо проверить работоспособность свечей. Делается это на свечном стенде, но если такого нет, то по старинке, при помощи тестера замеряем сопротивление. В обязательном порядке нужно замерить зазора свечи при помощи щупа с отметкой 0,10 – это стандартный размер, который должен быть на всех элементах.

Высоковольтные провода

Исправность высоковольтных проводов проверяется путем проверки сопротивления. При помощи тестера «прозванивается» каждый провод отдельно, где значение должно равняться 5 Ом.

Проверка высоковольтных проводов

Катушка зажигания

При выходе со строя или перебойной работе этого узла может возникать эффект плохой работы не только на холостых, но и при движении. Стоит проверить работоспособность катушки и при необходимости заменить ее.

Топливная система

Самые частые проблемы с перебойной работой двигателя на холостом ходу возникают именно в топливной системе. Этому может сопутствовать несколько причин, а именно:

Читать дальше: Заз шанс колодки задние артикул

Проверка и чистка форсунок своими руками

Засоренность фильтра бензонасоса

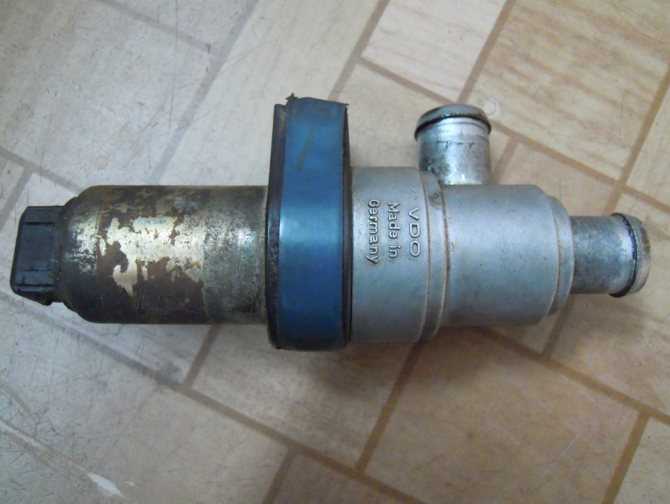

Где находится и как работает РХХ

Датчик холостого хода Калины выполняет четыре основные функции:

  1. Поддержание определенного количества оборотов двигателя.
  2. Обеспечение условий запуска мотора зимой при отрицательных температурах. Это значит, что РХХ может повышать обороты для того, чтобы двигатель быстрее прогревался. По мере достижения рабочей температуры обороты постепенно уменьшаются.
  3. Поддержание минимальных оборотов мотора при отпущенной педали газа. Многие автомобилисты недооценивают эту функцию, пока не начинаются проблемы с запуском и нестабильной работой двигателя.
  4. Создание топливовоздушной смеси с нужным процентным содержанием горючего и воздуха. Благодаря этому обеспечиваются оптимальный расход топлива и стабильная работа силовой установки.

Так как РХХ отвечает за подачу воздуха в цилиндры, располагается он на дроссельном узле. Регулятор почти на всех бензиновых атмосферных двигателях находится рядом с датчиком положения дроссельной заслонки, и Калина не исключение.

Принцип работы РХХ

Когда двигатель работает без повышения оборотов, то есть на холостом ходу, в камеры сгорания цилиндров поступает минимальный объем воздуха. Это происходит независимо от того, что дроссельная заслонка находится в закрытом положении. Объем потребляемого воздуха на впуске отслеживается и измеряется ДМРВ (датчиком массового расхода воздуха), который отправляет данные в ЭБУ.

На основе полученной информации блок управления подаёт в цилиндры нужное количество топлива через форсунки. Одновременно с этим контроллер отслеживает обороты коленвала по датчику его положения (ДПКВ). Согласно полученным данным, игла РХХ открывается или закрывается, контролируя подачу воздуха мимо дроссельной заслонки, которая на этом этапе не участвует в работе мотора.

Технически РХХ не является датчиком, он – исполнительный инструмент, поэтому диагностировать его неисправность контроллер не может. Это значит, что значок «Check Engine» при поломке регулятора не загорится на панели приборов. По своим признакам неполадки РХХ схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки). Но в случае с последним обязательно загорится значок, сигнализирующий о неполадках двигателя.

Как подтянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как сделать это правильно:

  1. Для начала нужно отключить АКБ, для этого отсоедините от него клеммы. Выкрутите крепление аккумулятора, для этого нужно открутить еще две гайки, расположенный по краям. После этого батарея извлекается и убирается в сторону.
  2. Затем нужно приподнять пластиковую подставку, под ней расположено еще четыре винта, они также выкручиваются.
  3. Сделав это, необходимо отодвинуть данную подставку вперед, пока площадка не отсоединится от подушки фиксатора корпуса воздушного фильтра. После этого накладку можно будет сдвинуть назад, это позволит обеспечить более свободный доступ к самой рейке.
  4. На следующем этапе необходимо будет подлезть рукой под рейку. Прямо под ней, как показано на фото, расположен прорезиненный колпачок, его нужно будет демонтировать, это позволит обеспечить доступ ключа к регулировочной гайке.
  5. Для выполнения работ по регулировке вам потребуется специальный ключ для подтягивания рейки, без него осуществить процедура регулировки не получится. Используя этот ключ, необходимо подлезть под рейку автомобиля, чтобы установить инструмент в необходимое отверстие.
  6. При регулировке будьте аккуратны, чтобы не перетянуть рейку. Если ее подтяжка будет очень сильной, то при движении на поворотах рейку будет закусывать, а это, в свою очередь, может отразиться на безопасности передвижения. Угол регулировки всегда разный, он зависит от того, как сильно гайка разболталась, но обычно при выполнении таких работ гайка подтягивается приблизительно на 30 градусов. Это должно быть достаточно для того, чтобы все стало правильно. После того, как регулировка будет окончена, необходимо будет проверить правильность выполнения данной задачи. То есть вам надо будет убедиться в том, что рулевое колесо поворачивается нормально в любое положение до упора и стука при этом нет. Если стук остался, то регулировка продолжается.

Коэффициент коррекции времени впрыска и его составляющие

Текущий коэффициент коррекции Ктек реагирует на постоянно происходящие колебания состава смеси, но функция его на этом и заканчивается. В то время, когда выпускался инжекторный автомобиль ВАЗ-2114 с установленным блоком Январь-5.1 время впрыска корректировалось только на основании текущего коэффициента коррекции. Установленные блоки Январь-7.2 и Bocsh M7.9.7 на ВАЗ-2114 стали учитывать аддитивным и мультипликативным коэффициентами влияние долговременных, медленно меняющихся факторов, возникающих в процессе работы двигателя (снижение компрессии, давления топлива, производительности работы бензонасоса, увод параметров ДМРВ и т.д.). Как влияют и приводят в соответствие текущий коэффициент коррекции Ктек его составляющие коэффициенты самообучения (кратковременная и долговременная) приведем на примере.

На автомобиле Лачетти двигатель холодный и отсутствует лямбда регулирование, т.е. режим адаптации топливной смеси не включился. При этом, текущий коэффициент коррекции Ктек = 1. Условия включения режима адаптации: двигатель должен прогреться до рабочей температуры, активизировались кислородные датчики. Если соблюдены условия и двигатель не имеет серьезных повреждений газораспределительного механизма и поршневой группы, а также исправен датчик абсолютного давления, то коэффициент Ктек будет принимать значения на холостом ходу в пределах 0,98–1,02. Если двигатель перевести в режим частичной нагрузки, то влияние аддитивного коэффициента, работающего только на холостом ходу принимать в расчетах не имеет смысла. Функционировать начинает мультипликативный коэффициент.

Задача всех коэффициентов заключается в управлении временем впрыска форсунок. И основной тон в этом задает управляющий кислородный датчик.

Предположим, что кривая сигнала кислородного датчика увеличивается, сообщая блоку управления об уменьшении кислорода в смеси. Блок управления мгновенно реагирует на отсутствие кислорода и короткую коррекцию уменьшает, укорачивая тем самым время открытого состояния форсунок. Реакция кислородного датчика на уменьшение топливоподачи отражается падающей кривой в сторону бедной смеси. Блок управления получив сигнал от кислородного датчика тут же увеличивает короткую коррекцию и время впрыска соответственно растет. Аддитивная составляющая коррекции самообучения Кад также контролирует изменения коэффициента Ктек, но только в режиме холостого хода. Размерность аддитивной коррекции – проценты или миллисекунды.

В упрощенном виде изменение состава смеси, определяемое коэффициентом Кад, рассчитывается по формуле: Кад*100/нагрузка. На исправном двигателе в режиме холостого хода нагрузка находится в пределах 18-20%. Предположим, что Кад принял значение, равное 3%. Просчитав по упрощенной формуле ориентировочный состав смеси, получаем 15-ти процентное обогащение. Аналогично и с минусовым значением адаптации. Если Кад=-3%, то получаем 15-ти процентное обеднение смеси.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
