Регулировка фар ВАЗ 2114. Как настроить своими руками.

Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор. Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду. При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.

Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе. В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:

Основная задача – освещать дорогу перед машиной

Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света. Световой поток не должен бить по лобовому стеклу встречных авто

Фары должны быть на такой высоте, чтобы дальность была максимальной

Световой поток не должен бить по лобовому стеклу встречных авто. Фары должны быть на такой высоте, чтобы дальность была максимальной.

Подготовка к регулировке фар

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

Полезный совет: чтобы увеличить эффективность освещения, на ВАЗ 2114 можно установить противотуманные элементы, ксеноновые или галогенные фары. Сегодня на рынке есть весь список, рассчитанный на отечественные автомобили.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Пошаговая инструкция

Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен; Объяснение настройки оптики при помощи экрана

Итог

Выполнив все действия, водитель ВАЗ 2114 получит идеальный свет, который будет освещать движение. Настроенной оптики порадуются и другие участники дорожного движения – световой поток не будет бить по глазам.

Демонстрация корректора фар:

Обратите внимание

Правильная Регулировка света фар на ВАЗ 2114

Регулировка фар на ВАЗ 2114 производится с помощью вращения винтов , которые регулируют вертикальную и горизонтальную плоскость и находящийся в них оптический элемент. Для более точной регулировки используются передвижные оптические приборы, в случаи их отсутствия, то регулировка производится с помощью экрана.

Для регулировки вам нужно поставить, полностью заправленный, автомобиль с нагрузкой на водительское сиденье 750 Н (75 кг), на абсолютно равной поверхности перед стеной, либо перед экраном. Ось автомобиля должна находиться под углом в 90 градусов по отношению к стене. Также вам нужно полностью проверить автомобиль – давление в шинах нормальное, пружины должны быть установлены (для этого просто качните автомобиль сбоку).

После того, как автомобиль полностью настроен на регулировку, мы переходим к настройке экрана. Начертите две вертикальные линии О (осевая), А и В – линии должны проходить через точку Е, которая соответствует центру фары. Линии О, А и В должны быть абсолютно симметричны осевой линии автомобиля.

Вам нужно начертить две горизонтальные линии: линия №1 соответствует расстоянию от пола до центра фар, а линию №2 начертите ниже линии №1 на 65 мм.

Если же у вас имеется в наличии гидрокорректор фа, то вам нужно установить его на панель приборов в положении, соответствующем положению автомобиля при нагрузке одним водителем.

Всё настроено, переходим к регулировке . Последовательно включаем ближний свет, сначала правая фара (левую закройте картоном), затем включаем левую (правая закрыта), регулируйте винтами пучки света до тех пор, пока верхняя точка световых пучков не совпадёт с линией №2, а точки горизонтальных световых пучок не совпадут с точками Е . Если данный совет вам помог, то рекомендуем ознакомиться с электроусилителем руля на ВАЗ , который будет полезен для водителя.

Предыдущий раз я рассказывал о поездке с негабаритом. В этой записи хотел рассказать о том как мне не хватает света фар на трассе. т.к. 99% в темное время суток езжу в городе, то проблем с недостаточностью освещения не возникало, но когда возвращался в ночь из командировки, сильно ощутил как сказывается неправильная регулировка фар на комфорте езды.Я не любитель ездить быстро, но по трассе хотелось бы в дальних поездках держать среднюю скорость 85-90 ночью и 95-100 в светлое время суток. Со светлым временем суток все более менее понятно. А вот ночью все зависит напрямую от того как хорошо освещается дорога. Особенно актуально в зимний период времени, т.к. разметки на трассе практически нет.Мои фары были отрегулированы слишком низко, но гидрокорректор уже не позволял поднять больше из салона, поэтому решил по приезду отрегулировать пучки света, а именно поднять вверх немного с запасом.Очень повезло, что в гараже есть чудо стена, разрисованная еще в советские годы по советским чертежам.

Регулировку произвел в следующей последовательности:т.к. гидрокорректор рабочий, то сначала выставил его ровно на середину.Далее выставил регулировку фар как полагается по чертежу.

Поскольку чертеж советских времен, позволил предположить, что и разрабатывался он для советских автомобилей, ничем не хочу обидеть владельцев советских авто, но мне кажется что фары на них устанавливались менее технологичные и слепили водителей встречных авто чуть сильнее, поэтому я решил, что в максимально высокой точке мои фары должны светить чуть выше, чем по чертежу. Выставляю гидрокорректор в максимум и получаю желаемый результат.Проехался по окружной дороге, вроде никого не слепил, и видимость стала получше, теперь ночью можно не напрягаясь держать крейсерские 90км/ч

Подготовка к самостоятельной регулировке фар

Перед тем, как приступить к регулировке, необходимо подготовить инструменты и автомобиль

Важно отметить, что достижение точности в регулировке зависит от соблюдения всех рекомендаций и предписаний

Первое на что следует обратить внимание перед регулировкой – это место. Оно должно быть ровным (желательно проверить территорию по уровню), без дополнительного освещения (либо с возможностью сделать это место темным), напротив фар должна находиться ровная плоскость (стена, забор и др.) От всего перечисленного влияет точность регулировки

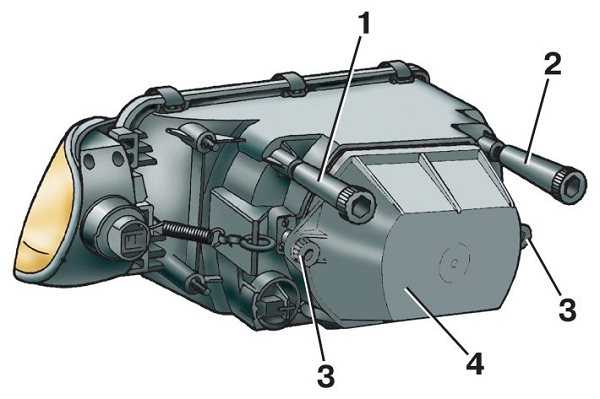

Регулировочные винты блок-фар: 1 – винт регулировки пучка света в вертикальной плоскости; 2 – винт регулировки пучка света в горизонтальной плоскости; 3 – винты крепления кожуха; 4 – защитный кожух

Если регулировка планируется на улице, то должна быть сухая и безветренная погода.

Схема регулировки света фар

Автомобиль подготавливается в соответствии следующим показателям:

Автомобиль чист. Отсутствует грязь на кузове и подкрылках.
Багажник пуст.
Запаска на месте.
Полный топливный бак, либо заправлен до отсечки.
Давление во всех колесах 2,0 или 2,1 бара.
Стекла оптики без трещин, сколов и дефектов.
Крепление фар к кузову целые, не болтаются.

В случае, если на стекле имеются трещины или сколы, луч света преломляется искаженно, в результате чего, часть света будет отвлекать других водителей или будет направленна в сторону. Также крепления оптики перед регулировкой стоит заменить, так как от креплений зависит угол расположения фары.

До начала регулировки требуется подготовка следующего инвентаря:

	Чистая тряпка
	Моющее средство для окон, стекол
	Картон или плотная ткань
	Фломастер
	Строительный уровень
	Рулетка
	Палка для упора колеса

На основе выше представленного списка следует сделать вывод, что для самостоятельной регулировки фар на ВАЗ 2114 не требуется специальная техника, для этого требуются лишь те средства, которые имеются в каждом гараже.

Регулировка, настройка фар ВАЗ 2114 своими руками

Основная задача – освещать дорогу перед машиной

Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света.
Световой поток не должен бить по лобовому стеклу встречных авто.
Фары должны быть на такой высоте, чтобы дальность была максимальной.

Процесс регулировки

В первую очередь необходимо прикрыть свет одной из фар, чтобы он не мешал. Для этого удобно будет использовать темную ткань или, к примеру, куртку.

Далее понадобится открыть капот и найти винты, отвечающие за положение осветительных приборов. Верхний левый отвечает за вертикальное движение фонаря, правый – соответственно, за горизонтальное.

В нижней части расположены еще три винта – их лучше не трогать.

Вращая регуляторы вручную, выставляют фары по начерченной ранее на стене схеме, так чтобы центр светового пятна приходился на пересечение верхней горизонтальной боковой и вертикальной линий.

После этого всю процедуру повторяют с другой фарой.

Как правильно настроить фары

Вам предстоит сделать так, чтобы даже во время дождя или тумана свет фар оставался четким и не создавал завесу. Это позволит с большим комфортом пользоваться автомобилем и не мешать другим участникам движения.

Правильная работа фар на ВАЗ-2109 достигается следующим образом:

Сядьте на водительское кресло и установите ручку гидрокорректора фар в положение «водитель и пассажир». Она находится сразу же за рулевым колесом слева.
Включите ближний свет. Возьмите непрозрачную материю или плотный картон и занавесьте одну сторону.
Откройте капот. Найдите защитный корпус передней фары. Слева и справа от него находятся регулировочные винты. От того, где и какой винт вы повернете, изменится направление света

Обратите внимание, что ниже располагаются винты для противотуманных светильников. В режиме ближнего освещения верхняя граница световых пятен должна достигать нижней горизонтальной линии. Наклонное и горизонтальное пересечение световых пятен должно совпадать с точкой, соответствующей центру ламп.
Повторите эту процедуру для второй фары

Посмотрите на их совместную работу, пучки световых лучей должны идти параллельно друг другу, а граница пятен – не находиться на разных уровнях.

Наклонное и горизонтальное пересечение световых пятен должно совпадать с точкой, соответствующей центру ламп.
Повторите эту процедуру для второй фары. Посмотрите на их совместную работу, пучки световых лучей должны идти параллельно друг другу, а граница пятен – не находиться на разных уровнях.

Для регулировки противотуманных фар необходимо сделать на щите дополнительную разметку. Для этого определите местонахождение центров светильников, используемых в тумане, и проведите через них горизонтальные и вертикальные линии. От горизонтальной линии, проходящей через центральные точки, отложите 10 сантиметров и проведите параллельную прямую.

Регулировка противотуманного освещения проводится по тем же принципам, что и для обычной ближней подсветки. Граница световых пятен их должны достигать самой нижней линии

Также важно соблюдать и соответствие центров

Проведенная в домашних условиях настройка света фар не является точной, поэтому ее стоит использовать лишь как временную меру. Постарайтесь найти время, чтобы обратиться в пункт технического обслуживания, оборудованный специальным стендом для регулировки оптики. Только регулировка, произведенная специалистом может быть точна, ведь при создании схемы вы могли неправильно разместить линии.

https://www.youtube.com/watch?v=E0744IgpQfI

Регулировка противотуманных фар

Для того чтобы отрегулировать эти приборы освещения, понадобится произвести следующие действия:

у машины, подготовленной также, как было указано выше, замеряют рулеткой расстояние между поверхностью грунта и центром ПТФ;
на этой высоте на стене прочерчивают линию горизонтальную, еще одну – на 10 сантиметров ниже.
регулировочные винты у противотуманного освещения располагаются извне, и в процессе работы понадобится отвертка;
как и ранее, настройка освещения производится в индивидуальном порядке (ненужную в данное время ПТФ прикрывают);
центр светового пучка должен быть на уровне нижней горизонтальной линии и четко параллельно фаре.

Как именно регулировать фары на ВАЗ-2115, рассказывается в предлагаемом ниже видео:

https://vaz-russia.com/remont-vaz-2113/regulirovka-sveta-far-na-vaz-2113-vaz-2114-vaz-2115.html
https://infokuzov.ru/remont/regulirovka-far-na-vaz-2114
https://ladaautos.ru/vaz-2115/kak-proisxodit-regulirovka-far-na-vaz-2115.html

Первый способ регулировки

Процедура настройки происходит по следующему принципу:

Автомобиль выведите на найденную горизонтальную поверхность, которая была выбрана для настройки фонарей.
Остановите машину непосредственно перед стеной.
На стенке при помощи мела сделайте обозначения, которые будут отвечать центральной точке авто и центрам фонарей.
Обозначьте расстояние от земли до каждой из фар.
Отметьте расстояние от центральной оси машины до каждой из фар.
На пять сантиметров ниже проведите линию.

Регулировка света фар при помощи стены

Далее нужно отъехать и остановиться на расстоянии 7,5 м от стены.
Соедините на чертеже точки центров фонарей одной прямой.
Начертите через те же центры пару вертикальных линий;
Начертите через центровую точку машины отрезок, параллельный земле.
На этом расчерчивание считается завершённым – зажигайте близкий свет фар.
Угол наклона фонарей должен совпасть с горизонтальной линией, а начало, где граница света будет подниматься, совместите с местом пересечения линий.
Настраивайте фары посредством вращения пары винтов – вы их найдёте на задней панели в подкапотном пространстве. Луч должен располагаться несколько ниже обозначения точки фары на чертеже.

Технология регулировки света фар своими руками

Проводить настройку нужно на ровной поверхности без наклона. Проверочный экран можно установить на расстоянии 5-6 метров. При отсутствии экрана можно воспользоваться ровной кирпичной стеной, воротами гаража или большим листом фанеры. Стёкла фар должны быть чистыми, без трещин и сколов

Также обратите внимание на состояние отражателей

Конструкция оптических приборов имеет два регулировочных винта, один из которых направляет пучок света в вертикальном положении, а другой в горизонтальном. С их помощью проводим регулировку, как указано на схеме.

Пучок света фары должен быть направлен регуляторным винтом в точку Е

Для удобства на стене наносим мелом вертикальные линии А, О и В. Они будут служить необходимыми ориентирами во время настройки оптики. Также наносим горизонтальные линии 1 и 2. Расстояние между ними должно быть 65 сантиметров.

Далее переходим в салон и устанавливаем регулятор гидрокорректора фар в положение 0. Это необходимо, чтобы исключить влияние устройства на световой поток во время регулировки. Регулятор расположен под торпедой, справа от рулевого колеса.

Порядок действий следующий:

Одну фару закрываем плотным материалом, который не пропускает свет.
Включаем ближний.
Открываем капот и находим с задней стороны фары регуляторы (на рисунке ниже под номерами 1 и 2). Один из них отвечает на вертикальное перемещение светового пучка, а второй за горизонтальное.
С помощью регулировочных винтов 1 и 2 направляем пучок света в точку Е. Регулируем показатель до нужного. Поворачивая винты против или по часовой стрелке, выставляем пучок света в нужную точку
Повторяем процедуру, включив дальний свет.
Проводим аналогичную настройку для другой фары.

Видео настройки на ВАЗ-2114

Настройка фар не занимает много времени, поэтому при плохом освещении не затягивайте с этой процедурой. При работе стоит воспользоваться советами специалистов. В этом случае отрегулировать световой пучок получится максимально точно.

Александр Орда

Правильная работа оптики в автомобиле – это залог безопасной езды и хорошей видимости в любое время суток. В модели ВАЗ-2114 иногда требуется настроить фары, чтобы световой поток был направлен на дорогу и не мешал встречным водителям. Сделать проверку и регулировку света можно в домашних условиях своими руками, эта работа не требует много времени и специального инструмента. Ускорит процесс настройки полезное видео.

Технология регулировки света фар своими руками

Гидрокорректор фар представляет собой цельное неразъёмное устройство, которое предназначено для изменения положения светового луча путем изменения давления жидкости внутри патрубков. Для автомобилей этого семейства блок корректора имеет неразъёмный вид, поэтому он даже не подлежит ремонту, тем более самостоятельному. При выходе его из строя нужно заменить поломавшиеся элементы на новые и отрегулировать свет фар по норме.

Большинство конструкций гидрокорректоров на ВАЗ 2114 имеют следующий вид:

Главный цилиндр, который крепится под приборной панелью;
Небольшие рабочие цилиндры, которые крепится под фарами, они нужны чтобы поднять фары на ВАЗ 2114;
Рабочая жидкость, которая стойка к низким и очень высоким температурам;
Трубопроводы, которые эту жидкость содержат. Всегда закрепляются хомутами.

Если решено ставить новый корректор фар, то и на этот счет есть подробная инструкция. Мы рассмотрим в какой последовательности снять старый гидрокорректор и как настроить фары на ВАЗ 2114, а новый просто ставиться в точности наоборот. Итак, пошагово инструкция выглядит так:

Находим все хомуты, которые закрепляют трубопроводы с рабочей жидкостью и снимаем их, отвернув болты;
Возвращаемся в кабину, где аккуратно снимаем вращающуюся ручку с посадочного места на основном цилиндре;
Откручиваем все болты, на которых держится основной цилиндр и снимаем его;
Снимаем рабочие цилиндры с фар и вытаскиваем их через салон;

Самая распространённая причина такого частичного выхода из строя – отсутствие нормального зацепления рычага и штока в рабочем цилиндре. В нормальных условиях конец штока должен быть зацеплен с рычагом, другой конец которого упирается в еще один шток. Последний же воздействует с самой фарой, подвигает ее в нужном направлении. Проще говоря, этот механизм напоминает своеобразные качели, точка опоры которых находится на регулировочному болту.

Регулировка фар ВАЗ своими руками заключается как раз в проверке положения этого болта. Если он был закручен до конца, то конец рычага с одной или другой стороны просто может выскочить. Также болт необходимо выставить так, чтобы опускались и поднимались с минимальным усилием для водителя.

На автомобилях серии ВАЗ 2114 установлен штатный гидравлический корректор положения световых приборов. А на новых машинах уже применяется электрический корректор. Многие водители заменяют штатный на новый, чтобы улучшить свет фар на ВАЗ 2114. Основное отличие от гидравлического здесь заключается в полном отсутствии шланг с рабочей жидкостью – всю работу здесь делают электромоторы. Замена гидрокорректора фар ВАЗ 2114 производится очень легко, так как он занимает положенное место гидрокорректора.

Замена происходит по таком алгоритму:

Снимаем клемму АКБ, чтобы нас не ударило током;
Открутив основной цилиндр под панелью, вращая его против часовой стрелки снимаем устройство и его рычаг;
Заменяем уплотнительное кольцо перехода кабины в подкапотное пространство;
Прикручиваем на освободившееся место электрический корректор;
От главного устройства минусовой провод крепим к кузову, а плюсовой закрепляем на выводе под номером 20 колодки кабелей под панелью машины;
Вдоль кабелей прокладываем проводку к исполнительным моторам на фарах;
Подключаем минусовую клемму АКБ обратно и проверяем, что у нас получилось.

Перед проведением процедуры нужно обеспечить следующие условия:

шины должны быть хорошо накачены;
бак наполнен хотя бы наполовину, в багажнике должна лежать запаска и инструменты;
на место водителя посадить помощника, при его отсутствии положить груз, равный по весу владельцу авто;
покачать автомобиль, чтобы установились подвески и пружины.

Таким образом будут созданы эксплуатационные условия для машины. Для проведения настройки автомобиль нужно установить на ровную горизонтальную площадку на расстоянии 5 метров от строго вертикальной стены, на которой необходимо нанести разметку.

Нанесение разметки на стену

Для настройки нужно включить ближний свет. Затем поочередно регулируется каждая блок-фара с помощью винтов регулировки. Необходимо совместить пучок света, исходящий от фонарей с точкой Е.

ПОДРОБНОСТИ: Датчик температуры ваз 2110 инжектор 8 клапанов

Регулировочные винты на ВАЗ 2114

Если вы не уверены в своих силах, обратитесь на СТО — там отрегулируют правильно.

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Способы установки ПТФ на ВАЗ 2113, 2114, 2115

Монтаж противотуманок может быть выполнен несколькими способами. На каком из них остановиться, каждый автовладелец решает сам, исходя из своих возможностей и предпочтений. Рассмотрим наиболее распространённые варианты установки:

Покупка переднего бампера с ПТФ. В этом случае фары продаются уже вмонтированными в передний бампер. Как правило, деталь можно без проблем приобрести в автомобильных тюнинг-ателье и тут же произвести её монтаж и подключение. К недостаткам этого варианта стоит отнести высокие финансовые затраты.
Покупка бампера с установленными ПТФ является самым дорогостоящим вариантом установки противотуманок на автомобиль
Покупка бампера с отверстиями под ПТФ. При таком способе установки следует приобрести бампер с отверстиями под фонари и сами фары со всеми необходимыми элементами (провода, реле, кнопка включения и т. д.).
При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения
Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений. Автовладельцу нужно приобрести лишь фары с необходимым установочным комплектом и облицовочные элементы.
Наиболее распространённым вариантом установки ПТФ является приобретение и последующий монтаж комплекта противотуманных фар своими руками

Схема расположения ПТФ на автомобиле

Прежде чем подключить противотуманные фары, приборы важно правильно установить на передней части машины. Выполняется это в соответствии с определёнными правилами, в которых чётко оговорено место монтажа источника света. На современных автомобилях ещё с завода размечаются места установки противотуманных фар

В основном такие элементы освещения устанавливаются на более дорогих комплектациях машин. Если фары с завода не были установлены, то места под их установку закрываются заглушками

На современных автомобилях ещё с завода размечаются места установки противотуманных фар. В основном такие элементы освещения устанавливаются на более дорогих комплектациях машин. Если фары с завода не были установлены, то места под их установку закрываются заглушками.

Противотуманные фары на передней части автомобиля должны устанавливаться в соответствии с установленными правилами

Можно ли устанавливать ксенон в ПТФ

Немало автовладельцев стремятся установить в противотуманные фары ксенон, аргументируя свои действия повышением эффективности освещения. Действительно ли это так? Давайте разберёмся. Прежде всего, при монтаже ксенона в штатные корпуса ПТФ происходит нарушение фокусировки, что связано с иным принципом работы в отличие от обычных ламп. Поскольку штатные противотуманки рассчитаны на работу определённых ламп, с ксеноном они попросту не справляются. Результатом таких изменений будет слишком сильное отражение в отражателе, лучи преломляются, свет становится размытым. Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП. Установка ксенона в ПТФ — решение далеко не самое удачное и эффективность от такого света сомнительная, поэтому от него следует отказаться.

При установке ксенонового света в штатные противотуманки нарушается фокусировка, что приводит к ослеплению встречных водителей
