Почему может не работать спидометр на автомобиле ваз-2107

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот распредвала, контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

Неисправности тахометра

На автомобиле ВАЗ 2107 могут стоять два типа двигателей: карбюраторный и инжекторный. Электрическая схема подключения тахометров у этих автомобилей отличается друг от друга, и они не взаимозаменяемые. Поэтому поиск неисправностей, связанных с отказом в работе тахометра, будет отличаться в зависимости от типа двигателя.

  • На карбюраторном двигателе от тахометра отходят три провода. Два провода, это питание (плюс и минус), а третий, подсоединяется к клемме К катушки зажигания. Для того, чтобы выяснить, что послужило причиной отказа, необходимо добраться до задней части комбинации приборов и отсоединить клеммы с колодки, которая идёт на тахометр. Далее, Вам понадобятся три провода, чтобы подсоединить тахометр напрямую к аккумуляторной батарее (плюс и минус) и к катушке зажигания (клемма К). Запускаете двигатель, и если при таких условиях тахометр не заработает, тогда проблему придется искать либо в системе зажигания, либо в самом тахометре, а если тахометр начнёт работать, тогда неисправность кроется в проводке, которая идёт к тахометру.
  • На инжекторном двигателе автомобиля ВАЗ 2107 к тахометру подходят четыре провода. Два провода, это питание (плюс идет от замка зажигания, минус на массу автомобиля), третий провод идёт на вход электронного блока управления, а четвертый подсоединяется к датчику положения коленчатого вала. Лучшим способом определения неисправностей в работе тахометра в этом случае, будет проведение соответствующей диагностики. Тогда по кодам ошибок, выясняете причину отказа. Без диагностики, можно только проверить состояние контактов в колодках, входящих в электрическую цепь тахометра и путем замены датчика положения коленчатого вала, на заведомо исправный, проверить, таким образом, его работоспособность.
  • Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем(для карбюраторных семерок). Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.
  • Неисправность топливной системы. Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры. Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода. Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок. Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.
  • Неисправность газораспределительного механизма. Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом.

Самостоятельная замена тахометра

В завершение напомним, чтобы ваше транспортное средство всегда было на ходу, вовремя обслуживайте его, прислушивайтесь к любым звоночкам, которые вполне реально устранить на этапе зарождения проблемы. Только так вам удастся сберечь свои деньги и драгоценное время.

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

  • LADA 2107–20 — в соответствии со стандартом Евро-2;
  • LADA 2107–71 — для китайского рынка;
  • LADA-21074–20 (Евро-2);
  • LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

  • предохранители:
    • силовых цепей главного реле;
    • цепи постоянного питания контроллера;
    • цепи реле электробензонасоса;
  • реле:
    • главное;
    • бензонасоса;
    • электровентилятора;
  • диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

  • АКБ напряжением 12 В, ёмкостью 55 Ач;
  • генератор типа Г-222 или 37.3701;
  • регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

  • вспомогательное, которое подаёт питание на выводы стартера;
  • втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

  • катушку зажигания;
  • распределитель с контактным прерывателем;
  • свечи зажигания;
  • высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

  1. Свечи зажигания.
  2. Распределитель.
  3. Экран.
  4. Датчик Холла.
  5. Электронный коммутатор.
  6. Катушка зажигания.
  7. Монтажный блок.
  8. Блок реле.
  9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

  1. Блок-фары с габаритами.
  2. Подсветку подкапотного пространства.
  3. Монтажный блок.
  4. Освещение бардачка.
  5. Выключатель подсветки приборов.
  6. Задние фонари с габаритами.
  7. Подсветку номеров.
  8. Переключатель ламп наружного света.
  9. Лампочка индикации наружного освещения (в спидометре).
  10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

  • электромоторы:
    • стеклоомывателя;
    • стеклоочистителя;
    • вентилятора отопителя;
    • вентилятора радиатора охлаждения;
  • прикуриватель;
  • часы.

В схеме подключения стеклоочистителей используются:

  1. Моторедукторы.
  2. ЭД омывателя фар.
  3. Монтажный блок.
  4. Замок зажигания.
  5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Не работает тахометр ВАЗ 2107


: 27.08.2018 Выбирая будущую профессию или желая сменить сферу деятельности, вдумчивые люди изучают рынок, оценивая, какие из них являются наиболее востребованными, высокооплачиваемыми и престижными.

Ведь правильно сделанный выбор может ощутимо помочь в карьере, а значит, позволит обеспечить себе и своим близким достойную жизнь, перейдите сюда Honda.

Другое дело, что самые престижные профессии требуют неординарных качеств, трудолюбия, упорства и таланта, но эта игр стоит свеч. Выбор зарядного устройства. Советы по эксплуатации

В России эти профессии стали попадать в подобные списки не так давно, но зато последние несколько лет они только продвигаются, и теперь достигли высший позиции. Программисты всех мастей и видов, дизайнеры, разработчики, веб-аналитики, SEO-специалисты – этот список можно продолжать очень долго. БСЗ проблема с тахометром

Ясно одно — специальности, связанные с компьютерами и интернетом сегодня действительно востребованные и достаточно высокооплачиваемые. Нижняя планка, возможно, и не впечатлит новичков, но, добиваясь успеха в выбранной профессии, свой доход можно повышать практически до бесконечности. Подключение тахометра

статьи: Топ-менеджмент Юристы Логистика Медицина Бухгалтер Аудитор Информационные технологии Стимулирование сбыта Менеджмент Менеджер по снабжению Менеджер по сбыту Индустрия красоты Творческая деятельность Заключение

Выделить области деятельности, в которых женщины работать не могут – практически невозможно. Прекрасный пол с равным успехом реализует себя в менеджменте, экономике, сфере IT и нефтедобыче. В то же время есть ряд прибыльных профессий для девушек, связанных с индустрией красоты, сферой обслуживания или той же бухгалтерией, где мужчин очень мало или совсем нет.

Всем привет сегодня хочется поговорить о возможных причинах, почему не работает тахометр на автомобиле ВАЗ 2107. Тахометр на автомобиле играет очень важную роль и поэтому нельзя затягивать и срочно починить ну или, в крайнем случае, заменить.

Итак, для начала вы должны понимать, что на автомобиле ВАЗ 2107 стоят два типа двигателей, а именно карбюраторный и инжекторный. Соответственно схема подключения тахометра на этих машинах разная. Ну, давайте сначала рассмотрим карбюраторную семёрку.

Тахометр на карбюраторном двигателе ваз 2107

На карбюраторной семёрке от тахометра выходят три провода. Два провода это плюс и минус (питание) а третий провод подключается к катушке зажигания. Если тахометр вышел из строя то для того чтобы понять причину нужно добраться до клемм которые идут к тахометру и отсоединить.

ЭТО ИНТЕРЕСНО: Снять вентилятор печки ваз 2114

Вам понадобится три провода для того чтобы присоединить тахометр напрямую к аккумулятору плюс и минус а также к катушке зажигания клемма К. После чего нужно запустить двигатель и посмотреть если тахометр не заработает значит неисправность нужно искать в системе зажигания или в самом тахометре.

Но, а если тахометр заработает, значит, проблема в проводке, которая идёт к тахометру.

Тахометр на инжекторном двигателе ваз 2107

Выше мы рассмотрели неисправности тахометра на карбюраторной семёрке теперь пришло время инжекторной. На инжекторной семёрке к тахометру идёт уже не три, а четыре провода. Два провода это плюс и минус, плюс идёт от замка зажигания, а минус на массу автомобиля. Третий провод идёт на вход блока управления. Четвёртый присоединяется к датчику положения коленчатого вала. Самым лучшим вариантом чтобы определить неисправность тахометра на инжекторной семёрке будет диагностика. В таком случае по кодам ошибок можно определить причину, по которой не работает тахометр. Ну а без диагностики можно лишь проверить контакты на колодках. Так же бывает, что стрелка тахометра начинает дергаться, в основном это бывает из-за того что владельцы меняют штатную проводку на более современную. И с учетом того что сопротивление разное, появляется такая неприятность. Ну, вот и всё на этом сегодня мы рассмотрели основные причины отказа тахометра на автомобиле ВАЗ 2107 всем пока. 21 января 2020 753

Схема подключения тахометра ВАЗ

Что делать, если на ваз 2107 (инжектор) не заряжается аккумулятор?

Импульс должен формироваться по каждому замыканию вывода 2 на общий провод.

От формирователя запускающие импульсы уже определенной величины и формы Б подаются на вход ждущего мультивибратора, собранного на транзисторах V2 и V4. Вторым этапом идёт подключение тахометра к генератору на дизеле. Если неполадок нет, то стрелка будет лежать на нуле.

Ремонтировать тахометр рекомендуется исключительно в автосервисе или на станциях техобслуживания.

Статья по теме: Прокладка электрических сетей снип

Для чего нужен тахометр

Из этого видео, вы узнаете, как можно доработать тахометр ВАЗ В обоих случаях к тахометру подводится провод питания лампы накаливания, которая необходима для подсветки шкалы.

В основе конструкции ТХ лежит миллиамперметр Электрическая схема подключения тахометра ВАЗ Учитывая, что ВАЗ выпускались как с карбюраторными, так и инжекторными двигателями, подключение тахометра у них было разным. Поскольку регулирующие тиристоры включены параллельно диодам выпрямителя, на малых оборотах двигателя они никак не влияют на величину выходного напряжения. Подключение тахометра может быть проведено на любой машине, в независимости от того, какой силовой агрегат расположен в моторном отсеке — дизельный или бензиновый. Хотя эти винты имеют крестообразные шлицы, они под плоскую отвертку. Красный провод соединяется с клеммой замка зажигания, которая будет подавать напряжение 12 В при включенной системе зажигания.

Инструкция по монтажу тахометра

Обратите внимание на то, чтобы лак или термоклей не попали на обмотку или магнитную систему миллиамперметра. Если вы не смогли её найти, нужно выполнить разборку генератора, чтобы добраться до проводов, соединяющих выпрямитель и обмотку. При этом пришлось бы просверлить в задней стенке отверстие и вывести дополнительный вход на винт или просто проводом наружу

Затем проверьте положение нуля

При этом пришлось бы просверлить в задней стенке отверстие и вывести дополнительный вход на винт или просто проводом наружу. Затем проверьте положение нуля.

Возможной причиной этого может быть слабое поле магнитов, шунтируемых стальным маховиком «Вихря». Как работает тахометр Вид тахометра шестерки сзади А теперь нужно рассмотреть конструкцию, из чего состоит тахометр А именно — с тем контактом, на котором появляется напряжение при повороте ключа. Кроме того, он несравненно дешевле любых имеющихся в продаже специальных тахометров для подвесных лодочных моторов как зарубежного, так и отечественного производства. Ставим панель от Ваз-2106 в 2101, проводка, электрика(короче КОРЧ)

Разновидности тахометров

В аналоговых приборах используется индукционная магнитная катушка, благодаря которой количество оборотов коленвала показывает стрелка, перемещающаяся по шкале. Данный прибор устанавливается в качестве штатного на большинстве машин. Он имеет почти такие же размеры, что и спидометр и расположен рядом с ним на приборной панели. Такое расположение прибора удобно для водителя, так как он всегда находится перед глазами и дает возможность не отвлекаться от ситуации на дороге.

В цифровых устройствах информация отражается на жидкокристаллическом или диодном дисплее. Количество оборотов передает либо магнитный датчик, фиксирующий прохождения конкретной точки коленвала возле измерительного прибора. Может быть установлен электронный датчик – оптрон. Он генерирует луч света и определяет частоту вращения по его отражению от близкорасположенных предметов. Цифровой прибор полезен при настройке двигатели и операциях с электронными блоками зажигания.

Фотогалерея

Приборы отличаются местом установки. Они могут быть штатными и выносными. В качестве штатного обычно устанавливается аналоговый вид. Если штатного устройства нет, можно установить самостоятельно выносное. Его часто устанавливают на гоночные автомобили, чтобы получить более точные показания оборотов, так как скорости необходимо переключать при определенном количестве оборотов вала. Для достижения этой цели в них установлены сигнализаторы, сообщающие, когда достигаются определенные обороты.

Правда, если дергается стрелка тахометра, то информации может быть недостоверной. Преимущество цифровых аналогов в точности, хотя в обычных условиях, она не имеет большого значения.

Инжекторный двигатель

На инжекторных двигателях за распределение искры зажигания отвечает датчик Холла. Этот датчик влияет на сгорание топлива. Если он неисправен, возникает прыгающий эффект стрелки тахометра. Проверить устройство можно мультиметром. Для этого необходимо:

  1. Мультиметр включить в режим замера постоянного напряжения.
  2. Красный контрольный щуп подключить к клемме «3» датчика.
  3. Черный щуп мультиметра подключить к клемме «2» датчика.
  4. Завести двигатель.

На исправную работу датчика Холла укажет напряжение в 0,4-12 вольт, в зависимости от выставленных оборотов. Если напряжения нет, датчик признается негодным. Он не подлежит ремонту, придется менять полностью.

Проверку можно провести в полевых условиях без тестера. Достаточно отсоединить штекер питания и закоротить между собой клеммы «3» и «2». Появление даже слабой искры, укажет на неисправность датчика.

Впрыск

Часто не работает тахометр на ВАЗ-2107 с инжекторным двигателем, по причине неисправной системы впрыска топлива. Устранить неисправность можно чисткой форсунок. Это лучше делать в специализированном месте, где смогут провести проверку каждого элемента.

Система газораспределения

За работу газораспределения отвечает ремень ГРМ. Его слабое натяжение может стать причиной неровных оборотов агрегата. Для устранения проблемы придется натянуть ремень или полностью заменить его.

Электрическая часть системы подсчета оборотов двигателя инжекторных проверяется также, как и на карбюраторных двигателях.

Карбюраторный двигатель

На моторах с карбюраторным впрыском найти проблему проще. Здесь более простая схема подключения тахометра.

Силовые провода зажигания

Очень часто пробой одного или нескольких проводов влечет короткое замыкание на массу, а значит перебои в работе мотора. Проверить эти провода можно визуально. Необходимо почистить изоляцию от загрязнения и осмотреть поверхность. Любые потертости, плавления и трещины, укажут на вероятный пробой изоляции.

Проверку на месте можно осуществить следующим образом:

  1. Завести мотор.
  2. Прикрыть крышку капота.

В темноте легче определить пробой проводки с массой. Буден слышен характерный треск искры и ее можно будет увидеть. Все пробитые провода необходимо заменить. Также причиной могут быть свечные резиновые колпачки

На них тоже стоит обратить внимание и заменить неисправные

Электрическая цепь

Для проверки электрической цепи потребуется демонтировать приборную панель и разъединить штекер, который подключается к тахометру. Далее понадобится мультиметр.

  1. Тестер включить в режим замера постоянного напряжения.
  2. К клеммам «1» и «2» подключить контрольные щупы мультиметра.
  3. Включить зажигание.

1-й контакт является «+» контактом зажигания, 2-я клемма идет от массы автомобиля. Значит при замере напряжения должны появиться параметры, равные напряжению в аккумуляторной батарее 12В. Если мультиметр не показывает постоянного напряжения или его значение меньше 12В, то стоит найти какой провод в цепи имеет плохой контакт. Для этого необходимо:

  1. 1-й контакт является плюсом, его подключить к контрольному шнуру «+» мультиметра.
  2. Включить зажигание.
  3. Черный щуп мультиметра подключить напрямую к аккумулятору.

Если тестер показал напряжение, то значит проблема с нулевым проводом и стоит искать причину в нем. Если напряжения все еще нет, значит проблема в «+» клемме, идущей от зажигания. Любой из неисправных проводов необходимо прозвонить и при их полной целостности, заменить и подтянуть контакты крепления. Также стоит почистить и закрепит клеммы аккумуляторной батареи. Плохой контакт может стать причиной слабого напряжения.

Далее стоит проверить импульсный провод. Для этого необходимо подключить к нему красный щуп мультиметра. Черный щуп подключить к массе автомобиля. Завести двигатель. На холостых оборотах должно появиться значение напряжения равное 12В. При нажатии на педаль газа, значения не должны пропадать. Если данных нет, то проблема кроется в проводе или самой системе зажигания.

Проверка тахометра

Аналогичная проверка проводится с обратной стороной гнезда тахометра. Достаточно прикоснуться к третьей клемме и стрелка должна отреагировать на касание. Если стрелка тахометра не показала реакции, это указывает на неисправность платы устройства.

Зажигание

В системе зажигания, может выйти из строя конденсатор. Для его проверки необходимо включить в цепь между конденсатором и катушкой обычную контрольную лампу на 9В. После необходимо завести двигатель.

Если лампа горит, значит элемент исправен. Если не горит или моргает, конденсатор нужно поменять.

Контактор

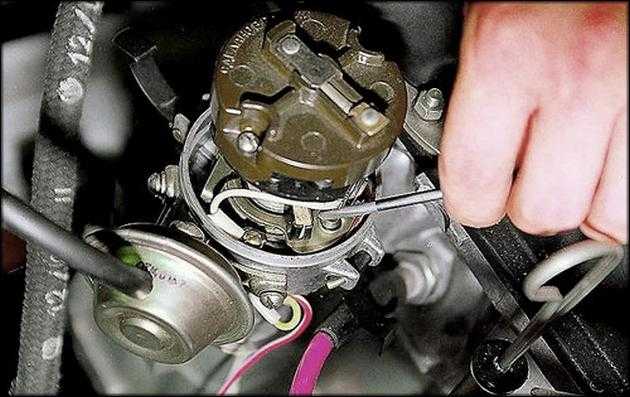

На карбюраторных двигателях, в контакторе зажигания находится:

  1. Подвижный электрический контакт. Он может выйти из строя, если нарушена целостность контакта или он загрязнен. Если чистка и регулировка не помогла, контакт нужно заменить на новый.
  2. Есть контактный бегунок, который вращаясь передает напряжение на контакты крышки. Все 4 контакта крышки и 1-й контакт бегунка необходимо очистить от грязи и добиться ровной поверхности.

Все эти этапы касаются непосредственно электрической схемы тахометра. Прыгать стрелка тахометра ВАЗ-2107 может по причине плохой подачи топлива. Для устранения неисправности придется почистить и отрегулировать систему впрыска.

Схема подключения тахометра на автомобилях ВАЗ-2110 с системой впрыска топлива:

2 – маршрутный компьютер;

3 – контроллер ЭСУД;

4 – датчик положения коленчатого вала;

5 – модуль зажигания.

Схема включения тахометра на современной «Волге»: 1 – тахометр; 2 – контрольная лампа генератора; 3 – генератор; ф – фазовый вывод (на тахометр).

Подробнее как подключить тахометр ищиите здесь

http://vk.com/topic-444705_31035849http://ladaprofi.ru/vaz-2107/chto-delat-esli-ne-rabotaet-tahometr-na-vaz-2107.htmlhttp://kalina-2.ru/remont-vaz/shema-podkljuchenija-tahometra-vaz-2107-inzhektorhttp://2shemi.ru/shema-podklyucheniya-tahometra-vaz/http://vsepoedem.com/story/skhema-podklyucheniya-takhometra-vaz

Снятие

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея — снятие и установка»).

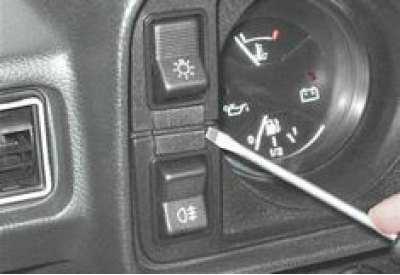

3. Поддев тонкой отверткой, снимаем две заглушки саморезов крепления щитка.

4. Крестовой отверткой отворачиваем два самореза.

5. Отсоединяем провода от выводов выключателя вентилятора. Верхний провод сине-черного цвета, средний провод — желто-синего, нижний провод — красного.

Совет. Во избежание получения травм от выступающих штекеров выключателя при отсоединении троса привода спидометра рекомендуем снять выключатель, сжав его фиксаторы.

6. Сдвинув максимально влево щиток приборов, рукой отворачиваем рифленую гайку крепления троса спидометра и отсоединяем трос.

Сообщений 10

1 Тема от spy46 2013-06-13 12:08:50

  • spy46
  • Новый участник
  • Неактивен
  • Откуда: Курск
  • Регистрация: 2013-04-11
  • Сообщений: 32Спасибо: 2
  • Авто: ВАЗ 21102 1,5i 1999

Тема: Решено: Стрелка тахометра дергается, либо не показывает ничего

подскажите где что искать у меня ваз 2110 инжектор 1999 г.в. тахометр либо вообще не показывает, либо кое как стрелка дергается, где что искать и проверять, в приборке все контакты проверил подчистел не помогло

2 Ответ от Admin 2013-06-13 12:31:44

  • Admin
  • Администратор
  • Неактивен
  • Регистрация: 2012-02-20
  • Сообщений: 3,257Спасибо: 624

spy46, показания тахометра берется с ЭБУ. Может контакт плохой на разъеме ЭБУ ? Если есть БК, то посмотрите какие показания на нем, может быть проблема в самой комбинации приборов. Еще тест приборки сделайте, что получится ?

3 Ответ от spy46 2013-06-13 12:55:49

  • spy46
  • Новый участник
  • Неактивен
  • Откуда: Курск
  • Регистрация: 2013-04-11
  • Сообщений: 32Спасибо: 2
  • Авто: ВАЗ 21102 1,5i 1999

тест приборки у меня не работает((

4 Ответ от spy46 2013-06-14 11:45:54

  • spy46
  • Новый участник
  • Неактивен
  • Откуда: Курск
  • Регистрация: 2013-04-11
  • Сообщений: 32Спасибо: 2
  • Авто: ВАЗ 21102 1,5i 1999

все таки походу в приборке что-то, бк показывает

5 Ответ от Admin 2013-06-14 12:11:25

  • Admin
  • Администратор
  • Неактивен
  • Регистрация: 2012-02-20
  • Сообщений: 3,257Спасибо: 624

spy46, значит есть повод купить новую, тюнинговую !

6 Ответ от iliaBkmz 2013-06-14 17:01:57

  • iliaBkmz
  • Легенда форума
  • Неактивен
  • Регистрация: 2012-11-12
  • Сообщений: 2,038Спасибо: 584
  • Авто: outlander и 2104

У Вас какая приборка VDO или АП

7 Ответ от spy46 2013-06-17 10:26:34 (2013-06-17 10:28:13 отредактировано spy46)

  • spy46
  • Новый участник
  • Неактивен
  • Откуда: Курск
  • Регистрация: 2013-04-11
  • Сообщений: 32Спасибо: 2
  • Авто: ВАЗ 21102 1,5i 1999

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Характеристика тахометра на ВАЗ 2106, инструкция по подключению своими руками

Как работает?

Чтобы понять, как работает подключаемый бытовой или автомобильный тахометр ВАЗ 2106, нужно понимать, что представляет собой конструкция устройства. В соответствии со схемой тахометра, это устройство относится к девайсам элетромеханического типа. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ 2106 приводится в движение с помощью импульсов. Само устройство осуществляет считывание сигналов, возникающих в работе системы зажигания.

Силовой агрегат отечественных «классик» функционирует так, что за один оборот коленвала контактная группа прерывателя зажигания должна сомкнуться и разомкнуться 4 раза. Соответственно, здесь уже можно понять, как работает тахометр на ВАЗ 2105 или 2106 — устройству необходимо подсчитать общее число сигналов и поделить полученное значение на 4.

Схема подключения шестерочного тахометра

Где находится?

Вариантов расположений девайса может быть несколько, основное требование в этом случае — удобство для автомобилиста. Если подключение тахометра ВАЗ 2106 осуществляется в домашних условиях, то его обычно ставят на приборную панель или на центральную консоль, собственно, как и при производстве. Разумеется, при необходимости вы можете произвести монтаж прибора в любом удобное место, но перечисленные выше два варианта являются наиболее удобными.

Перед тем, как поставить и как подключить тахометр, нужно учесть, что показания, которые демонстрирует прибор, всегда должны быть в поле зрения. Во время езды водителю нельзя отвлекаться от дороги. На «шестерку» может быть установлен цифровой прибор, хотя изначально эти модели оснащались аналоговыми девайсами.

Возможные неисправности

Почему не работает тахометр, почему на установленном приборе дергается и прыгает стрелка, как проверить устройство своими силами? Предлагаем ознакомиться со списком наиболее распространенных неисправностей для девайса. Если вы заметили, что на поставленном устройстве стала дергаться стрелка, то вероятнее всего, скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый. Если вы заметили, что на самом приборе имеются следы повреждений, то лучше всего будет его поменять (автор — канал Master Ruslan).

В некоторых случаях прыжки стрелки обусловлены использованием отработавшего свой срок службы аккумулятора. Одной из наиболее распространенных причин выхода прибора из строя является износ троса, в некоторых случаях проблема может случиться из-за выхода из строя катушки, но это происходит значительно реже. Если вы используете аналоговый прибор, то он может некорректно работать из-за каких-либо поломок микроплаты. Что касается цифровых девайсов, то они более надежные в плане эксплуатации, однако слабые места в таких приборах — это плата с процессором, а также счетчик сигналов.

Диагностику можно произвести так:

  1. Отключите проводку, питающую прибор.
  2. Поверните ключ в замке зажигания.
  3. Если стрелка прибор находится на показателе 0, то это говорит о его работоспособности. Если стрелка будет стремиться к максимальному значению, вероятнее всего, проблема заключается в замыкании. В том случае, если стрелка очень медленно возвращается к показателю 0, то вероятнее всего, причина кроется в конденсаторе прерывателя.

Особенности подключения

Чтобы вы могли понять, как должен подключаться прибор, в первую очередь нужно ознакомиться с тем, для чего предназначены те или иные провода.

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

  1. Кабель белого цвета необходимо для соединения подсветки.
  2. Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
  3. Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
  4. Коричневый проводок подключается к выводу К+ на катушке.
  5. Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
  6. Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Видео «Тюнинг шестерочного тахометра»

Подробная инструкция по проведению тюнинга шестерочного устройства, а также всей приборной панели представлена на видео ниже (автор — канал Авто ВАЗ).

Схемы подключения

Как уже было указано раньше, схема подключения тахометра ВАЗ- 2107 инжекторного типа имеет отличия. Далее будут подробно описаны обе схемы подключения тахометра.

Схема инжекторной модели

На таких моделях схема подключения более сложная. Подключение выполняется следующим образом:

  1. «1» провод от датчика Холла подключается к «6» клемме ЭБУ.
  2. «2» провод к «5» клемме ЭБУ.
  3. «3» провод к «3» клемме ЭБУ.
  4. «4» провод от ЭБУ подключается к «+» замка зажигания.
  5. «2» провод подключается к массе автомобиля.
  6. «1» провод от ЭБУ подключается к «3» клемме тахометра и параллельно к катушке зажигания.
  7. На самом тахометре, «2» клемма является массой.
  8. «1» клемма подключается к замку зажигания.

Выше приведен схематический рисунок принципиальной схемы подключения тахометра на инжекторных двигателях.

Схема карбюраторной модели

Тут все намного проще.

  1. Провод желтого цвета подключается к выходу на контакторе зажигания, параллельно с клеммой «К» катушки зажигания. Далее подключается в разъем «3» на тахометре.
  2. Разъем «2» на тахометре является массой.
  3. Разъем «1» на тахометре подключается к «+» замка зажигания.
  4. От катушки зажигания контакт «ВК» подключен к стартеру, а контакт «Б» к зажиганию.

Принципиальная схема тахометра ВАЗ-2107 приведена выше.
