Электрическая часть ваз 2105: как разобраться в переплетении проводов?

Диагностика неисправностей

До проверки проводки рекомендуется измерить напряжение электроцепи между разными элементами и электрооборудованием следующим образом:

  • взять вольтметр или перевести в соответствующий режим мультиметр;
  • коснуться одним щупом тестера к «минусу» аккумулятора или к массе машины;
  • другой щуп поместить на подающий провод линии.

Выведенный на экран результат следует сравнить со значениями, указанными в руководстве по эксплуатации данной модели машины. После замера напряжения можно переходить к поиску короткого замыкания, для чего также потребуется вышеупомянутые приборы, в том числе контрольная лампа, которая при отсутствии проблем с проводкой не должна загораться. При наличии замыкания тестер подаст соответствующий звуковой сигнал.

Замыкание проводки обычно говорит о неисправностях в одном из двух мест: в оборудовании-потребителе или в одном или нескольких проводах. Перед замером в проверяемой зоне убирают предохранители, после чего на клеммы предохранительного элемента устанавливают щуп, где нулевое показание скажет о замыкании.

Если после касания проводов прибор покажет появление напряжения на линии, то проблема действительно заключается в проводах, требующих замены.

Следующим этапом идет проверка заземления, нарушение которого вызывает коррозия или окисление металлических деталей, а также ослабление креплений. Для поиска неполадок потребуется:

  • отключить аккумулятор;
  • приложить один щуп тестера к металлу кузова;
  • приложить другой щуп к соединительному месту проводки или части заземления.

Полученный результат также рекомендуется сопоставить с заводскими требованиями согласно руководству по эксплуатации. При большом расхождении показателей потребуется зачистки металла в месте заземления и проверка прочности крепления для восстановления.

Еще одной проблемной зоной считается узел соединения проводов, где помимо обрыва, испорченной изоляции и нарушения целостности электролинии, окисляются контакты, что можно определить уже при визуальном осмотре. В таком случае придется заниматься пайкой проводов с разъемами на поврежденном участке.

Если у автомобилиста нет приборов для обнаружения короткого замыкания, он может использовать меньший по сравнению со штатным предохранитель. Одну или пару жилок автомобильного провода со снятой с него изоляцией наматывают на предохранитель, всю проводку условно разделяют на части, разделяя соединения, и начинают поиск того фрагмента, где провод вызывает замыкание.

Так, на современных моделях проводку называют передней и задней, поэтому если предохранитель сгорает с отключенной передней проводкой, неполадку следует искать спереди.

Разделителем для проводов могут выступать выключатели или реле, то есть, при сгорании предохранителя в результате активации той или иной клавиши можно говорить о коротком замыкании. Тогда следует извлечь то реле в электрической цепи, которое включается при нажатии клавиши, после чего снова провести проверку. Таким образом, можно определить, в какой части происходит замыкание.

Поиск так называемого «коротыша», как называют замыкание профессиональные электрики, преимущественно осуществляется путем исключения, что является весьма длительным занятием. Автомобилисту понадобится последовательно отключать все возможные потребители электроэнергии на соответствующей электроцепи, узнать о которых можно из автомобильной электросхемы автомобиля.

Так как некоторые провода находятся в труднодоступных местах, например, под торпедой, начать следует не с осмотра общей проводки, а именно с исключения потребителей.

Чтобы обнаружить то оборудование, где произошло короткое замыкание, рассматриваемая электролиния должна находиться под напряжением. Из-за того, что предохранитель при активации цепи мгновенно сгорает, перед началом поисков необходимо подключить к линии отдельный мощный потребитель электричества для снижения высокого тока замыкания и недопущения возгорания проводки.

Заключение

Поломки и неполадки с автомобилем могут произойти в любой момент, в том числе когда водителю будет недоступна профессиональная помощь. Если во время поездки за город, на природу или на трассе в отдалении от населенных пунктов водитель столкнется с коротким замыканием, понимание устройства электроцепи и шагов в обнаружении поможет водителю благополучно добраться до центра техпомощи.

Видео про устройство электрооборудования в машине:

Демонтаж и разбор электроусилителя

Перед тем, как снять усилитель, нужно демонтировать все подрулевые переключатели. Снимите накладку рулевой рейки и демонтируйте устройства, не забыв отключить разъемы от питания.

Как убрать ЭУР своими руками:

  1. Сняв переключатели, нужно будет произвести демонтаж нижней поперечины приборной панели. Для этого вам необходимо нажать на крепления, с помощью которых фиксируется разъем с проводами, а затем отключить проводку от управляющего модуля. Когда эти действия будут выполнены, можно будет отключить разъем от выключателей.
  2. Кронштейн системы закреплен при помощи гаек, вам нужно будет их открутить гаечным ключом.
  3. После этого рулевую рейку нужно будет аккуратно опустить вниз. Чтобы сделать это, вам нужно будет найти болт, крепящий кардан к валу усилителя. Данный болт необходимо выкрутить, но при откручивании нужно будет зафиксировать гайку, это позволит предотвратить ее проворачивание. Когда болт будет извлечен, крепление надо будет разжать, после чего промежуточный вал аккуратно демонтируется. На данном этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, поскольку его выполнение позволит предотвратить возможные проблемы с установкой в дальнейшем. В том случае, если метки на валах не будут соответствовать, это может стать причиной неполадок в работе усилителя. При демонтаже будьте аккуратны и не повредите проводку, поскольку это также приведет к неработоспособности ЭУР.
  4. Когда узел будет демонтирован, его надо будет разобрать и заменить вышедшие из строя элементы. Дальнейший монтаж производится в обратном порядке (автор видео — Мурзик Белый).

Диагностика с помощью сторонних устройств

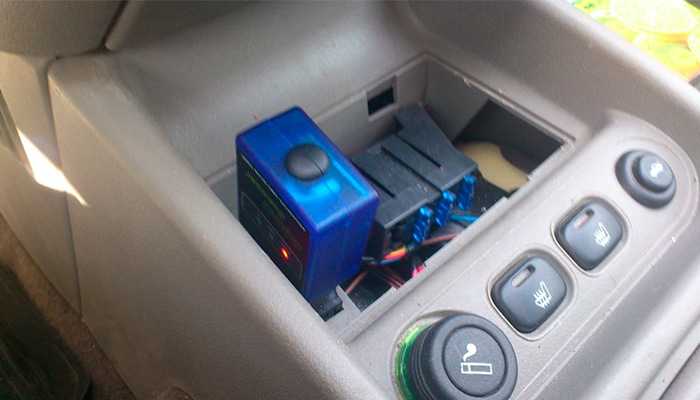

Для более детальной проверки работоспособности автомобиля применяются сканеры и компьютеры. Они подключаются к диагностическому электрическому соединителю (разъему) расположенному на штатной панели. Неисправности выдаются в виде стандартного набора буквенно-цифровых кодов, состоящего из одной буквы м четырех цифровых обозначений. Буква указывает на определенные узлы, в которых произошла неисправность.

B — фиксирует неполадки электроники внутри салона;

C — указывает на возникшие дефекты в устройстве ходовой части;

P- ошибки в модуле управления двигателем или в трансмиссии;

U — потеря взаимосвязи между электронными модулями.

После буквенного обозначения следуют четыре знака:

  • первый знак, указывает на стандартный код установленный инженерами автомобильной Ассоциацией;
  • второй знак фиксирует персональные коды устанавливаемые производителями;
  • третий знак указывает в какой системе произошла неисправность:

1-2 — в топливной и воздушной системе;

  1. в системе воспламенения;
  2. во вторичной системе ограничения выбросов;
  3. в органах управления скоростным режимом или при отключенной нагрузке (ХХ);
  4. бортовая компьютерная система и проводка;

           7-8- ошибки в работе коробки передач;

           9,0 -резерв;

четвертый и пятый символ рассматриваются совместно, для более точного нахождения точки неисправности.

Эур lada kalina: неисправности и способы устранения, не работает электроусилитель руля, причины

Электроусилитель руля представляет собой узел, использующийся для обеспечения более комфортного управления автомобилем. Не так давно ЭУРом стали комплектоваться автомобили отечественного производства, в частности, в данной статье поговорим о Ладах Калинах. Какие могут случиться неисправности ЭУР Калина и какие есть способы устранения неполадок? Ответы на эти и другие вопросы ищите ниже.

Почему электроусилитель руля на Ладе Калине не работает, отключается и отказывается работать, по каким признакам рулевое колесо с ЭУРом стучит, подклинивает, закусывает или пищит? Чтобы произвести ремонт системы своими руками, нужно знать, как осуществляется диагностика и какие причины предшествуют поломке. Чаще всего выход из строя усилителя обусловлен поломкой самого узла и усилитель отказывает. Неполадки такого плана устраняются путем тщательной проверки системы для выявления точной неисправности.

Как показывает практика, зачастую неработоспособность электроусилителя (отказ) связана с поломкой контроллера скорости.

Последствия:

  • руль клинит,
  • заедает
  • становится тугой,
  • и другие

Поскольку датчик контроллера скорости обеспечивает активацию и отключение ЭУР при разных режимах движения. Усилитель на Калине работает в том случае, если авто передвигается на небольшой скорости. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет обеспечить более безопасное управление машиной при езде на высоких оборотах.

Итак, вкратце о причинах неработоспособности ЭУР:

  1. Вышел из строя контроллер скорости или на блок управления не поступает или пропадает сигнал от него. В данном случае причина может крыться как в поломке датчика, так и в повреждении проводки либо плохом контакте контроллера с бортовой сетью.
  2. В электросети транспортного средства снизилось напряжение. Причины могут быть разными, начиная от севшего аккумулятора и неработоспособного генератора и заканчивая использованием в машине электрооборудования несоответствующей мощности.
  3. Превышено допустимое число оборотов коленчатого вала.
  4. Некорректная работа либо выход из строя управляющего модуля. В зависимости от причины, блок управления может подлежать ремонту, нужно делать более детальную диагностику.

Диагностика

Для проверки усилителя в авто нужно демонтировать пластмассовую накладку на рулевой колонке, для этого открутите болты, фиксирующие ее снизу.

Затем вам нужно будет добраться до 8-контактного штекера, его распиновка следующая:

  • контакт голубого цвета подключается к замку зажигания, это питание 12 вольт;
  • контакт красно-коричневого цвета — это кабель подключения к тахометру;
  • серый контакт идет на контроллер скорости авто;
  • бело-розовый провод — контрольный индикатор усилителя;
  • черно-желтый контакт — это диагностическая линия;
  • следующий контакт пустой, провод к нему не подключен;
  • контакт коричневого цвета — это масса;
  • пустой.

Более точные результаты позволит получить проверка усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попытаться проверить работу системы скрепкой.

Для проверки нужно сделать следующее:

  1. Сначала отключается зажигание.
  2. Затем, используя скрепку, необходимо замкнуть контакты под номерами 6 и 7 данного штекера, при этом сам штекер демонтировать не обязательно.
  3. Далее, зажигание нужно включить.
  4. Выполнив эти действия, индикатор поломки ЭУР, расположенный в приборной панели, начнет мигать, по количеству морганий можно определить поломку системы (автор видео — Гоша Вахромеев).

Как по миганию значков индикатора понять, где искать причину:

  • один длинный сигнал и один короткий — электроусилитель исправен;
  • один длинный и два коротких — нет сигнала оборотов мотора;
  • один длинный и три коротких — вышел из строя или отсутствует питание контроллера момента;
  • один длинный и четыре коротких мигания — проблемы в работе электродвигателя ЭУР;
  • один длинный и пять коротких — вышел из строя контроллер положения рулевого вала;
  • один длинный и шесть коротких — вышел из строя контроллер положения ротора мотора;
  • один длинный и семь коротких — неполадки в работе электросети — напряжение либо слишком высокое, либо очень низкое;
  • один длинный и восемь коротких — вышел из строя управляющий модуль электроусилителя;
  • один длинный и девять коротких — поломка контроллера скорости.

Инжекторный двигатель

Двигатели ВАЗ 21074 инжектор отличаются от вышеописанных силовых агрегатов следующим:

  • в таких система используется электрический насос, предназначенный для увеличения давления в системе, в то время как на карбюраторах ставились механические насосы,
  • образование горючей смеси осуществляется в цилиндре мотора,
  • для обеспечения нормального впрыска горючего используются форсунки,
  • как сказано выше, в инжекторах используется ЭСУД электронная система управления двигателем, которая и определяет время впрыска.

Если в работе той или иной системы были замечены неполадки, то в первую очередь нужно проверить состояние датчиков, обеспечивающих ее работу. К примеру, на приборной панели стрелка температуры охлаждающей жидкости перешла в красную зону, при этом сам мотор работает в нормальном режиме и не «кипит».

Для диагностики датчика нужно выполнить следующие действия:

  • контроллер отключается от сети, производится его извлечение из посадочного места,
  • затем датчик кладется в емкость с холодной водой и термометром (лучше всего использовать цифровой, поскольку воду нужно будет нагреть),
  • с помощью тестера измеряется его сопротивление в холодной воде, показания записываются,
  • вода нагревается, при повышении температуры на каждые 10 градусов производится замер сопротивления тестером,
  • полученные значения нужно сравнить с таблицей, которая есть в инструкции по эксплуатации, если показания не соответствуют нормированным, датчик меняется.

Характеристика неисправности.

Короткое замыкание характерно неоднократным перегоранием плавкого предохранителя или срабатывание теплового. При установке не качественного предохранителя или установки вместо предохранителя «жука» (проводника большого сечения, монет, гвоздей и т. д.), может привести к сгоранию изоляции провода. Если провод находится обособлено, то есть не заходит в обмотанный жгут, то ни каких последствий не будет, а ремонт сводится к замене этого провода на новый. Такой же ремонт потребуется при нахождении провода в плоском жгуте. По-другому дело обстоит при сгорании провода в жгуте. В этом случае происходит оплавление изоляции неисправного провода, но и изоляции соседних проводов. При этом происходит объединение проводов, что может привести к появлению открытого огня и возгоранию автомобиля. Поиск неисправности производится при помощи контрольной лампы и мультиметра (омметра). О способах поиска короткого замыкания речь пойдёт отдельно.

Обрыв провода не особо опасная неисправность и чревата лишь отказом оборудования. Поиск осуществляется при помощи пробника, вольтметра или омметра. Принцип проверки прост. Достаточно подключить один провод контрольной лампы или пробника к корпусу автомобиля, а вторым проверить наличие питания в местах соединения провод между собой или потребителем согласно схемы соединения. Для ускорения данной проверки стоит начинать со средины цепи и выбирать для проверки легкодоступные места. Так же для поиска обрыва надо учитывать то, что самым вероятным местом обрыва является места сгиба проводов. В то же время провода практически не ломаются в жгутах.

Ещё одной неисправностью электропроводки является плохой контакт в соединениях. Найти эту неисправность можно при помощи вольтметра. Существует два способа проверки. При первом способе один провод вольтметра соединяется с массой, а вторым касаемся выводов соединений с обоих сторон замеряя напряжение. Падение напряжения при этом не должно быть более 0,5В. При втором способе необходимо один провод соединить с выводом на одном конце разъёма, а второй на вывод с другой стороны этого разъёма. Если показания вольтметра при этом будут выше 0,5В, то необходимо зачистить контакты в разъёме.

При ремонте электропроводки необходимо учитывать и тот момент, что однопроводность электропроводки в современных автомобилях становится всё более и более относительной. Минусовые провода соединяются в месте и прикрепляются к кузову. Если крепление ослабевает и теряется контакт, то путь проходящий током может проходить через другие потребители которые будут срабатывать без их включения и другие на первый взгляд не понятные вещи. Самой такой распространённой неисправностью является загорание нескольких ламп на задних фонарях при потере контакта в минусовом проводе и корпусе автомобиля.

admin 12/10/2012

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

LADA PRIORA 21723

Назначение контактов колодки комбинации приборов

1 К электроусилителю руля 2 К контрольному сигнализатору аварийной сигнализации 3 К датчику аварийного давления масла 4 К выключателю стояночного тормоза 5 К блоку управления иммобилизатора 6 К блоку управления подушкой безопасности 7 К выключателю наружного освещения 8 К переключателю указателей поворота (правый борт) 9 К переключателю указателей поворота (левый борт) 10 К блоку управления системы впрыска топлива 11 К датчику отключения подушки безопасности переднего пассажира 12 К датчику непристегнутых ремней безопасности 13 К блоку управления электронного распределителя тормозных сил 14 К клавише «RESET»на подрулевом переключателе (-) 15 К датчику уровня тормозной жидкости 16 К датчику управления антиблокировочной системы тормозов 17 К выключателю дальнего света фар 18 К выключателю освещения комбинации приборов 19 Корпус 20 К клемме «30» аккумуляторной батареи 21 К клемме «15» выключателя зажигания 22 К датчику расхода топлива 23 К клавише режимов переключения функций маршрутного компьютера по кольцу вперед и перевода минут (-) 24 К клавише режимов переключения функций маршрутного компьютера по кольцу назад и перевода часов (-) 25 К датчику наружной температуры (-) 26 К датчику наружной температуры (+) 27 К датчику уровня топлива 28 К датчику скорости 29 К датчику температуры охлаждающей жидкости 30 Низковольтный вход тахометра 31 Диагностика при производстве комбинации приборов 32 К клемме «L» реле-регулятора генератора

Перечень элементов схемы электрических соединений жгута проводов заднего LADA PRIORA

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов; 2 – колодка жгута проводов заднего к колодке жгута проводов дополнительного 2 (левой задней двери); 3 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей (правой передней двери); 4 – боковой указатель поворотов левый; 5 – контроллер электропакета; 6 – боковой указатель поворотов правый; 7 – блок освещения салона; 8 – выключатель контрольной лампы ручного тормоза; 9 – фонарь левый; 10 – фонарь правый; 11 – датчик температуры воздуха салона; 12 – выключатель плафона освещения салона в стойке двери водителя; 13 – выключатель плафона освещения салона в стойке правой передней двери; 14 – выключатель плафона освещения салона в стойке правой задней двери; 15 – выключатель плафона освещения салона в стойке левой задней двери; 16 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 2 (левой передней двери); 17 – колодка жгута проводов заднего к колодке жгута проводов дополни- тельного (правой задней двери); 18 – колодки жгута проводов заднего к громкоговорителю заднему правому; 19 – колодки жгута проводов заднего к громкоговорителю заднему левому; 20 – прикуриватель; 21 – модуль электробензонасоса; 22, 23 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов 2,3; 24 – фонарь освещения багажника; 25 – дополнительный сигнал торможения; 26 – выключатель привода замка багажника; 27 – плафон освещения салона; 28 – колодка жгута проводов заднего к колодке жгута проводов переднему; 29 – датчик скорости левый задний; 30 – датчик скорости правый задний; 31 – датчик системы автоматической очистки стекол (датчик дождя); 32 – регулятор чувствительности датчика дождя; 33 – колодка жгута проводов заднего к колодке жгута проводов панели приборов 4; 34 – колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки; 35 – блок сигнализации системы безопасной парковки; 36 – преднатяжитель ремня безопасности водителя; 37 – преднатяжитель ремня безопасности пассажира; 38 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 3 (правой передней двери); 39 – блок управления надувных подушек безопасности; 40 – блок управления системы парковки; 41 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного (двери задка); 42 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного 2 (двери задка); 43 – обогреватель левого сидения; 44 – выключатель электрообогревателей сидений; 45 – обогреватель правого сидения. 46 – колодка жгута проводов заднего к выключателю системы парковки.

Что входит в электросхему?

Схема электрооборудования ВАЗ состоит из многих компонентов. Речь идет о генераторе, аккумуляторе, оптике, блоках предохранителей, контрольных лампах, а также приборной панели и прочих компонентах. Речь идет как об инжекторе, так и карбюраторных двигателях. Провода системы маркируются разными цветами, они соответствуют тем, которые отмечаются на схемах, это дает возможность автовладельцу не запутаться в ходе диагностики цепи и ремонте.

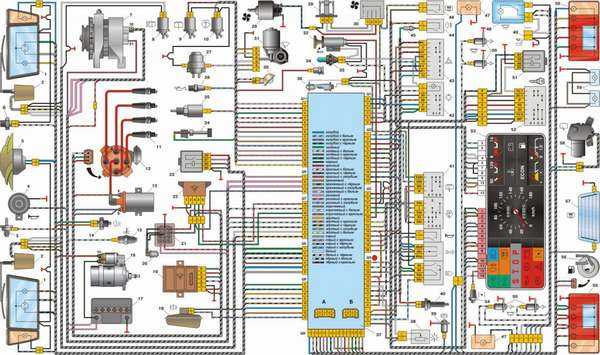

Полная электросхема для отечественной «пятерки»

Сама схема электропроводки ВАЗ 21053 карбюратор или инжектор в целом дает полную картину цепи, без какой-либо конкретики и объяснений. Соответственно, в сервисном мануале к транспортному средству должны идти дополнительные приложения, объясняющие предназначение электрических устройств. В любом случае, одним из основных компонентов цепи является система зажигания. В целом в ней нет ничего сложного, но во время проведения ремонта легко запутаться в проводке, которая идет от реле к блоку с предохранителями и от к блоку.

Также система проводки включает в себя электросхему приборной панели и запуска мотора. Практически все оборудование «пятерки» обозначается отдельными приложениями в сервисном мануале, что во многом облегчает процедуру ремонта и диагностики. К примеру, автовладельцы часто сталкиваются с проблемой некорректно работающий указателей поворотов, а также противотуманной оптики.

Вполне возможно такое, что устройства отказываются нормально функционировать при некорректно работающем генераторе. Разумеется, при наличии схемы обнаружить неисправность будет значительно легче. Следует отметить, что инжекторные версии, в отличие от карбюраторных, более сложные в силу наличия дополнительных датчиков и регуляторов, форсунок и прочих компонентов.

Неполадка электронного блока управления двигателем (ЭБУ, ЭСУД, контролёр)

Э лектронный блок управления двигателем, сокращенно (ЭБУ, ЭСУД, контролёр) представляет собой электронное устройство, которое используя различные сигналы от датчиков двигателя, управляет составом и количеством подаваемого топлива в двигатель. Имея встроенную систему диагностики, он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу (Check engine) . Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Признаки неисправности Э лектронного блока управления двигателем:

— Отсутствие сигналов управления форсунками, зажиганием, бензонасосом, клапаном или механизмом холостого хода, другими исполнительными механизмами. — Отсутствие реакции на Лямбда — регулирование, датчик температуры, датчик положения дроссельной заслонки и т. д. — Отсутствие связи с диагностическим прибором. — Физические повреждения (сгоревшие радиоэлементы, проводники).

Э лектронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Причины возникновения неисправности Э лектронного блока управления двигателем:

1. Неквалифицированное вмешательство в электрику автомобиля при установке сигнализаций и проведения ремонта. 2. «Прикуривание» от машины с работающим двигателем. 3. «Переполярность» при подключении аккумуляторной батареи. 4. Снятие клеммы аккумуляторной батареи на работающем двигателе. 5. Включение стартера с отсоединенной силовой шиной; 6. Попадание электрода при проведении сварочных работ на датчики или проводку автомобиля. 7. Попадание воды в ЭСУД . 8. Обрыв или замыкание проводки. 9. Неисправность высоковольтной части системы зажигания: катушки, провода, распределитель

Диагностика ЭБУ представляет собой чтение ошибок, записанных в памяти контролёра. Чтение выполняется с помощью спец оборудования: ПК, шлейф и т.д. через диагностическую К-линию. Так же можно обойтись и бортовым компьютером, который имеет функции чтения ошибок ЭСУД.

Контроллер ЭБУ хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Если ЭСУД вышел из строя вследствие возникшей проблемы в электропроводке или исполнительном механизме, простая замена может ничего не дать, кроме двух, трех и т.д. сгоревших блоков.

Чтобы узнать, какой контролер стоит на вашем автомобиле, придётся снять боковой каркас консоли панели приборовавтомобиля . Запомнить номер вашего ЭБУ и найти его среди представленных таблиц.

Э лектронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Вам, так же будет полезна информация : Разновидности э лектронных систем управления двигателем ЭСУД (ЭБУ, контролёров), которые устанавливаются на разные модели автомобиля семейства ВАЗ.

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Признаки неисправностей

Различается несколько видов состояния электроцепи «пятерки», когда автовладельцам приходится искать неисправность:

  1. Машина не может ехать. В принципе, причин этому может быть множество. Это могут быть и поломки определенных узлов и механизмов, либо же проблемы в работе электроцепи.
  2. Машина может ехать, однако электрическое оборудование функционирует некорректно.

Схема подключения приборной панели для «пятерки»

В том случае, если пытаясь завести мотор, этого сделать не выходит, а бензин без проблем поступает в агрегат, вероятнее всего, проблему необходимо искать именно в цепи:

  1. Как сказано выше, инжекторные версии более сложные в плане электропроводки и оборудования. Как показывает практика, в большинстве случаев проблема заключается именно в системе управления ДВС. К примеру, если система транспортного средства не может обрабатывать сигналы с регуляторов и, соответственно, передавать сигналы на вспомогательные механизмы, вероятнее всего, проблема именно в цепи.
  2. В том случае, если у вас карбюраторная «пятерка», то для начала необходимо произвести диагностику свечей зажигания, а также высоковольтников. Бывает такое, что высоковольтные провода перегибаются или на них окисляются контакты, что приводит к проблемам в эксплуатации авто. Кроме того, целесообразно произвести проверку работоспособности катушки зажигания и трамблера.

По факту на любых версиях ВАЗ 2105, будь то инжектор или карбюратор, одной из основных причин некорректной работы оборудования являются контакты. Они окисляются или подгорают, в результате чего могут возникнуть сложности в работе оборудования, в частности, освещения в салоне или внешней оптики (автор видео — Макс Рублев).

Признаки неисправностей

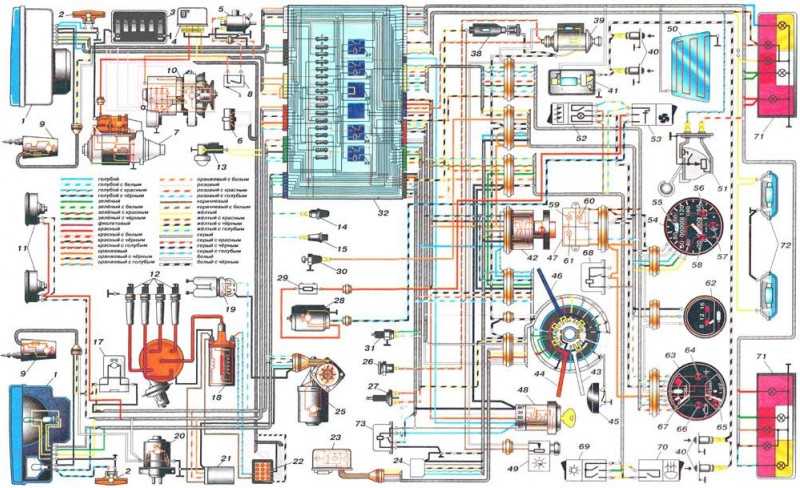

Схема оборудования «Семерки»

Для начала предлагаем ознакомиться с подробным описанием основных поломок схемы элекропроводки машины.

Рассмотрим признаки неисправности:

  1. Автомобиль не заводится. Схема электрооборудования ВАЗ 21074 включает в себя множество различных элементов, но если машина не заводится, то в первую очередь нужно проверять работоспособность аккумулятора, генератора и элементов системы зажигания. Если аккумулятор сел или генератор вышел из строя, то запуск двигателя будет невозможен.
  2. Если двигатель запускается, но с трудом, то следует проверить следующие элементы распределитель зажигания, свечи, катушку. Вполне возможно, что причина заключается в трамблере или свечах. Что касается последних, то они могут либо отработать свой срок службы, либо один из высоковольтных проводов, подключенных к свечам, мог переломиться. Такие проблемы актуальны для двигателем с карбюратором.
  3. Если вы являетесь владельцем ВАЗ 2107 инжектор, то возможно, причина отказа работы двигателя заключается в выходе из строя или некорректной работе ЭСУД. Эта система предназначена для обработки импульсов, которые поступают от контроллеров и датчиков, а также передаче исполнительных команд узлам и агрегатам. Также причина может крыться в выходе из строя замка зажигания.
  4. Отказ работы приборной панели. В таком случае нужно проверять ее подключение к системе электропроводки ВАЗ 2107. Может быть, причина заключается в нарушении контакта или плохом соединении устройства с бортовой сетью.
  5. Отказывается работать группа приборов. Если все оборудование, которое не работает, включается от одного переключателя, то скорей всего, причина именно в его поломке. Нужно проверить работоспособность устройства, а также качество его подключения.
  6. При включении оптики свет фар начинает мигать, при нажатии на педаль газа освещенность выравнивается. Такие проблемы обусловлены некорректной работой генератора, ослаблением ремня или плохим реле напряжения (автор видео канал Автоэлектрика ВЧ).

Если у вас на руках есть схема проводки электрики, то вы сможете без проблем найти причину и ликвидировать ее.

Признаки неисправностей

Электрическая схема ВАЗ с высшей или низкой панелью включает в себя разные элементы, обеспечивающие как работу первостепенных, так и дополнительных функций машины.

Если в работе ВАЗ 21099 инжектор или карбюратор возникли неисправности, транспортное средство может вести себя по-разному:

  1. Двигатель автомобиля не запускается, авто не может ехать. Если на ВАЗ 2109 произошла такая проблема, то причин может быть множество, начиная от выхода из строя генератора или АКБ и заканчивая неработоспособностью трамблера.
  2. Машина заводится и едет, но электрооборудование или его часть не работает или работает неправильно. Причин, как и в предыдущем случае может быть множество, начиная от выхода из строя конкретного прибора и заканчивая износом проводки или блока предохранителей.

Полная электросхема «девятки»

В том случае, если не заводится мотор, но горючее при этом подается в сам карбюратор или инжектор, вероятнее всего, неисправности обусловлены именно электрикой:

  1. Для начала нужно проверить, заряжен ли аккумулятор. Если это ВАЗ 2109 карбюратор, то нужно проверить работу свечей зажигания, а также проводов, подключенных к ним. Кроме того, проблема может заключаться и в выходе из строя трамблера. Значительно реже неисправности происходят в работе подкапотной проводки.
  2. В том случае, если у вас ВАЗ 21093 инжектор с низкой либо высокой панелью, то есть вероятность, что причина неисправности заключается в работе ЭСУД. Когда блок управления не может обрабатывать сигналы с контроллеров и передавать соответствующие команды на исполнительные механизмы, причину следует искать в работе системы (автор видео Саша Радченко).
