Топливный фильтр на ВАЗ 2107 – где находиться, какой ставить

На Ваз 2107 с карбюратором (вып. 1982 – 2012 гг.) топливный фильтр установлен в подкапотном пространстве. Он одинаковый для всех семерок с карбюратором. Обычно имеет прозрачный пластиковый корпус цилиндрической формы. В определенном роде его прозрачность является плюсом, так как всегда можно контролировать состояние фильтрующего элемента. Артикул оригинальной запчасти — 21080-1117010. Продается в фирменной упаковке от LADA.

Размеры фильтра топлива 21080-1117010
Диаметр трубок, впуск/выпуск, мм Высота, мм Диаметр, мм
8 105 35

Самые известные, и часто используемые аналоги представлены далее в таблице.

Производитель Артикул Цена, руб.
SCT ST 337 45
BOSCH 0450904058 70
Filtron PS 822 65

LADA 21080-1117010 (оригинал)

Меняется топливный фильтр на карбюраторных 2107 довольно просто. В топливной системе данного авто нет давления. Нужно просто приготовить специальную емкость, куда будут стекать остатки топлива из шлангов после отсоединения фильтра.

Топливный фильтр на 2107 инжектор

На инжекторных ВАЗ 2107 (вып. 2008–2012 гг.) фильтр тонкой очистки топлива также расположен под капотом. Имеет форму цилиндра, но не в прозрачном пластиковом, а металлическом корпусе. На каждом патрубке иметься резьба, для крепления к топливопроводам. Оригинальный артикул фильтра — 21120-1117010.

Размеры фильтра топлива 21120-1117010
Резьба Высота, мм Диаметр, мм
M 14 x 1,5 113 56

Признаки неисправности бензонасоса

Автолюбитель с опытом может определить неисправности своего авто по его поведению либо по посторонним звукам. Это относится и к бензонасосу. Если же знаний недостаточно, стоит учитывать следующие характерные признаки, указывающие на проблемы с топливным насосом:

  • мотор не запускается;
  • двигатель почти всё время глохнет;
  • снижается мощность и динамика автомобиля.

Однако стоит учитывать, что мощность может снижаться и по ряду других причин: проблемы с поршневыми кольцами, клапанами и т. п. Если бензонасос полностью неисправен, то двигатель запустить не удастся.

Не качает бензонасос

Причин того, что устройство не подаёт топливо, может быть несколько. Прежде чем приступать к поиску неисправностей, нужно убедиться, что в баке есть бензин. Бывает так, что датчик уровня показывает неправильно и проблема сводится попросту к отсутствию топлива. Нужно также убедиться, что фильтрующие элементы не засорены, а лучше их заменить, ведь стоят они недорого. После этих действий можно приступать к диагностике.

Из-за засора топливных фильтров насос не может обеспечить подачу нужного количества топлива в карбюратор

Причинами неполадок могут быть:

  • износ из-за длительного пробега;
  • повреждение диафрагмы;
  • недостаточная жёсткость пружины в результате растяжения;
  • загрязнение клапанов;
  • нарушение герметичности узла.

Если бензонасос на «семёрке» не подаёт топливо, то из этой ситуации есть два выхода: поставить новое устройство или разобрать старое, провести диагностику и заменить повреждённые детали.

На моей машине однажды возникла ситуация, которая указывала на нехватку топлива двигателю: не было нормальной динамики, мотор периодически глох и не запускался. Бензина в баке было достаточно, фильтры в нормальном состоянии, а машина не ехала. После длительных разбирательств и выяснений причин подобного явления неполадка была найдена: шланг подачи топлива от насоса к карбюратору внутри разбух, что указывало на низкое качество изделия. Внутреннее сечение стало очень маленьким и недостаточным для прохождения необходимого количества топлива. После замены шланга проблема исчезла. Кроме этого, я меняю топливные фильтры не реже, чем через каждые 5 тыс. км. пробега (лучше чаще). У меня они стоят перед бензонасосом и после него. Как показывает практика, даже при установке двух фильтров, а также при наличии сеточки в самом бензонасосе и на входе карбюратора, в поплавковую камеру всё равно проникает мусор. Это приводит к тому, что карбюратор периодически приходится чистить.

Видео: топливный насос ВАЗ не качает

Перестаёт качать на горячую

Одной из проблем классических «Жигулей» является перегрев бензонасоса, который приводит к нарушению его работоспособности — он попросту перестаёт качать. Неполадка обусловлена образованием паровой пробки, которая перекрывает подачу бензина. Есть несколько способов решения проблемы: поливать насос для охлаждения водой либо ездить с мокрой тряпкой на нём. Эти методы применимы в критической ситуации, но никак не для повседневного использования. Проблема устраняется регулировкой бензонасоса посредством прокладок, заменой штока, заменой самого узла или применением более качественного топлива.

Проверка бензонасоса

Если есть подозрения или проявляются характерные признаки неполадок топливного насоса, механизм следует проверить. Для этого выполняют следующие действия:

  1. Ослабляем хомут шланга, подающего бензин в карбюратор, а затем стягиваем шланг со штуцера. Из патрубка будет вытекать бензин, поэтому его край лучше опустить в пустую ёмкость.

  2. Пробуем вручную накачивать топливо рычажком.

  3. Из выходного штуцера должен вытекать бензин под давлением. Если насос качает, значит, его можно считать исправным. В противном случае продолжаем диагностику.
  4. Ослабляем хомут и снимаем шланг с входного штуцера бензонасоса.

  5. Зажимаем штуцер на входе пальцем и пробуем накачивать. Если чувствуется вакуум (палец засасывает), значит, клапаны насоса функционируют. Если это не так, узел подлежит ремонту или замене.

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Виды

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

  • Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
  • Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

  • карбюраторные;
  • дизельные;
  • инжекторные.

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

  1. Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
  2. Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
  3. Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Где находится реле бензонасоса

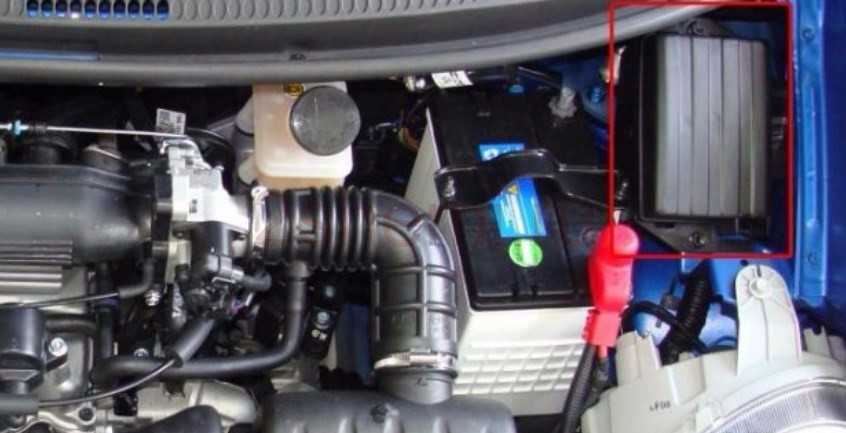

Где располагается реле топливного насоса? Место установки реле разнится в зависимости от марки автомобиля. Чаще всего, находится оно под капотом, в блоке предохранителей и реле.

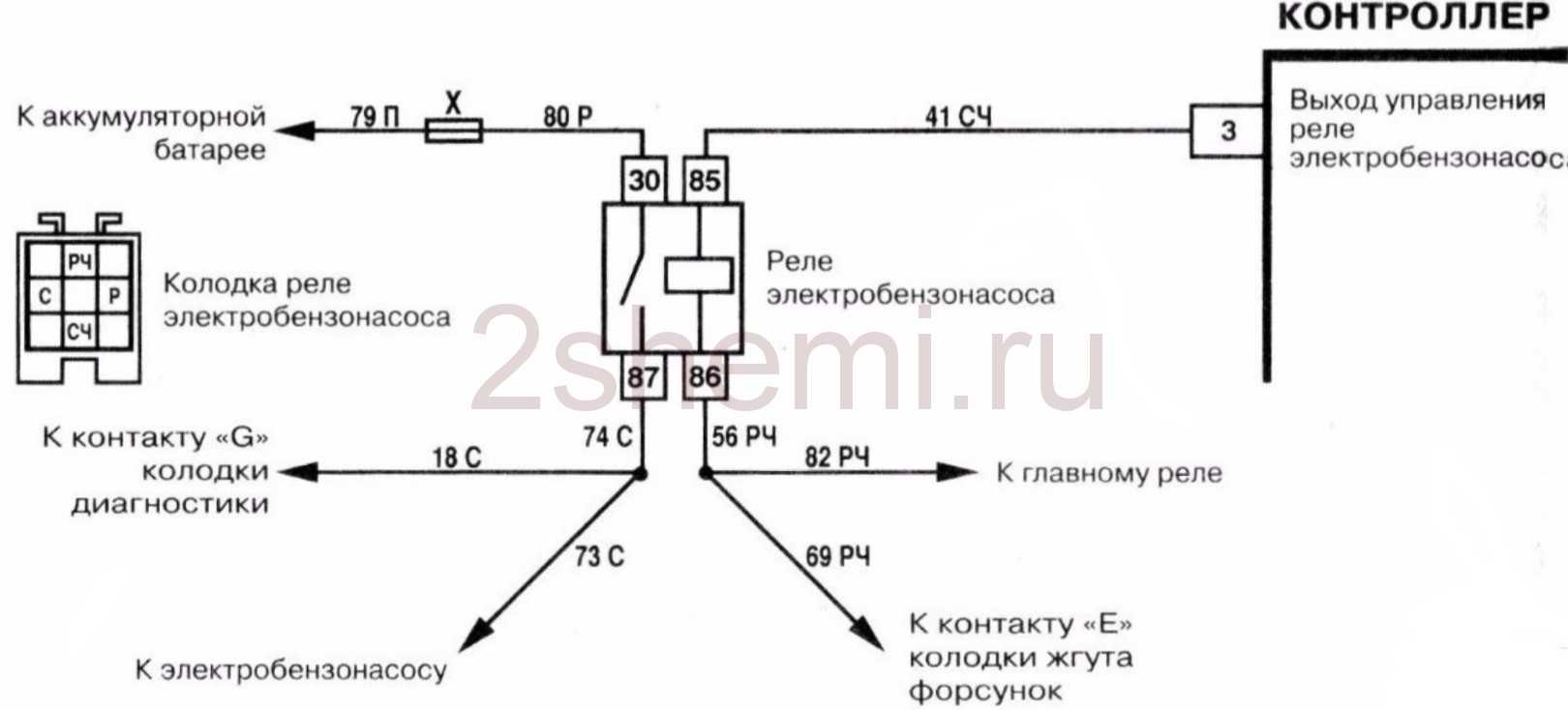

Реле бензонасоса предназначено в схеме для того, чтобы не допустить случайной подачи большого напряжения на обмотку бензонасоса. Реле стандартное и представляет собой корпус из пластика и катушки с контактами. Находится оно в салоне авто возле консоли. Чтобы получить доступ к нему, надо снять крышку защиты.

По виду — это небольшая коробочка, которая напоминает «вилку» с американским типом выходов. Каждый вывод имеет маркировку, которая обозначает следующее: 31– масса; 30– +12В постоянное (вне зависимости от зажигания); 15– +12 при включенном зажигании; 50– +12 когда работает стартер; TD– сигнал от системы зажигания; TF– сигнал о температуре двигателя от блока управления впрыском КЕ. Выходы: 87– подаёт питание на бензонасос; 87H– обогрев датчика кислорода; 87V– включает пусковую форсунку.

Но бензонасос иногда не включается при повороте ключа в замке зажигания. С чем это может быть связано? Прежде всего предохранитель, хотя если бы он сгорел, то не работало бы вообще. Может контакт плохой?

Проверить работоспособность самого насоса просто, поэтому делаем так:

  1. снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
  2. отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;
  3. выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким образом, подаем напрямую питание на БН;
  4. если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле;
  5. если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А Левая фара (ближний свет).
F3 — 10А Левая фара (дальний свет).
F4 — 10А Правая противотуманная фара.
F5 — 30А Электродвигатели стеклоподъемников дверей.
F6 — 15А Переносная лампа.
F7 — 20А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А Резервный.
F11 — 5А Лампы габаритного света правого борта.
F12 — 7,5А Правая фара (ближний свет).
F13 — 10А Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А Левая противотуманная фара.
F15 — 20А Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А Лампы задних противотуманных фонарей.
К1 реле контроля исправности лампочек;
К2 реле передних дворников;
K3 реле-прерыватель повторителей и аварийной сигнализации;
К4 реле включения ближнего света;
К5 реле включения дальнего света;
К6 дополнительное реле;
К7 реле включения обогрева заднего стекла;
K8 резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

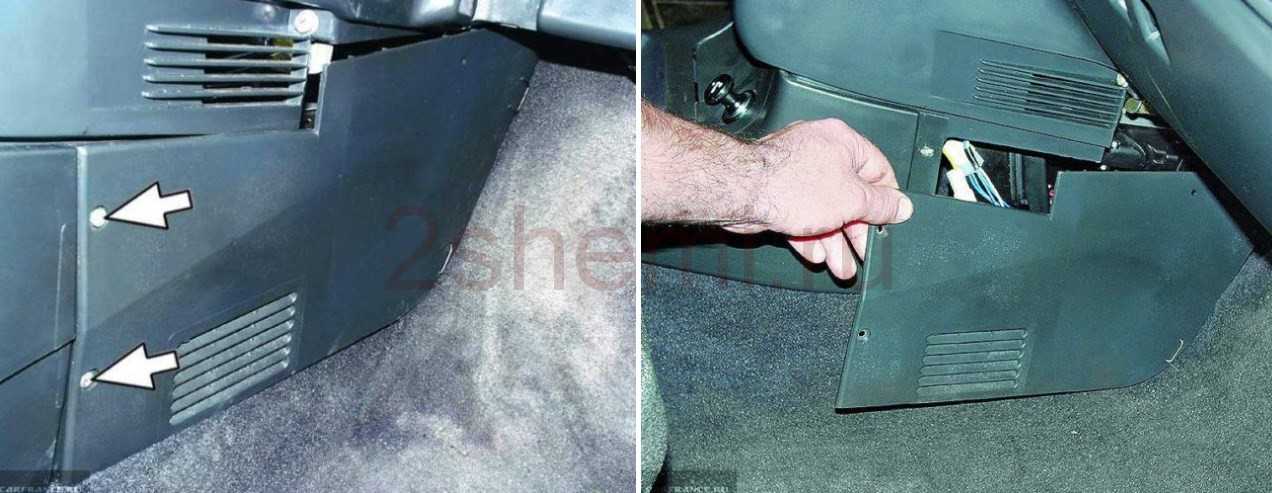

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

  • оплавился жгут проводов над выхлопным коллектором;
  • повреждены или оплавились провода под ковролином;
  • межвитковое замыкание в электродвигателе насоса;
  • повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Описание проведения работ

Местонахождение бензонасоса ВАЗ 2110 инжектор — в бензобаке, расположенном под днищем автомобиля, в районе заднего кресла. Доступ к нему имеется из салона, поэтому никаких смотровых ям и прочих дополнительных приспособлений не требуется. Нужны только инструменты:

  • рожковый ключ на 13 и 17 мм;
  • крестообразная отвертка;
  • трубчатый накидной ключ на 7 мм.

Вместо длинного трубчатого ключа на 7 мм можно использовать маленький рожковый, но это будет неудобно и займет больше времени. Прежде чем начать ремонт, следует полностью снять и вытащить заднее кресло, чтобы освободить доступ к бензобаку. Еще две предварительных операции, которые делаются в подкапотном пространстве.

  1. Ослабить гайку крепления к минусовой клемме аккумуляторной батареи, снять хомут вместе с проводом.
  2. Стравить давление из топливной магистрали. С торцевой стороны рампы, возле крайних форсунок, есть стравливающий клапан, на который надет резиновый колпачок. Сняв его и подставив пластиковый стаканчик, надо нажать на шток клапана. Оттуда вытечет горючее, и давление в системе упадет.


Под нижней частью заднего кресла расположен квадратный люк, открывающий доступ к бензобаку, его и нужно будет снимать. Последующая схема разборки выглядит следующим образом.

  1. Крестообразной отверткой выкрутить 2 самореза крепления крышки люка, снять ее и отложить в сторону.
  2. Отсоединить разъем электропривода топливного насоса и отодвинуть его, чтобы не мешал.
  3. Рожковым ключом ослабить и открутить 2 гайки, которыми трубки топливной магистрали крепятся к штуцерам бензонасоса.
  4. Вытащить трубки из гнезд. Круглые резиновые кольца, надетые на их концах, нужно снять и заменить на новые, поскольку они рассчитаны на одноразовое использование.
  5. Длинным трубчатым ключом открутить 8 гаек, которые держат плоский фланец, прижимающий бензонасос ВАЗ 2110 к поверхности днища. Фланец снять со шпилек.
  6. На шпильках крепления под прижимной частью корпуса стоит резиновая прокладка. Последнюю нужно снять со шпилек, иначе она не даст возможности вытащить устройство для подачи топлива. Затем аккуратно извлечь бензонасос из полости бака вместе с поплавком. Если резиновая прокладка находится в изношенном состоянии, то ее лучше тоже заменить.

При извлечении узла из него потечет бензин, поэтому следует подложить снизу ветошь и быстро переместить бензонасос наружу, расположив над широким поддоном. Сеточка находится на конце всасывающей трубки и крепится с помощью пластмассового кольца. Снять ее можно вручную.

Если же кольцо сильно прикипело к трубке, то рекомендуется поддеть его, например, плоской отверткой. Далее ставится новая сетка и фиксируется нажатием руки до упора. Теперь можно производить сборку, которая выполняется в обратном порядке. На верхней части агрегата выбита стрелочка, она должна указывать на заднюю часть авто.

Затяжку всех соединений советуем выполнять с небольшим усилием. Чтобы избежать перекоса при закручивании 8 гаек прижимного фланца, применяется схема их затяжки «звездой».

Если требуется замена бензонасоса на ВАЗ десятой модели или его ремонт, то система разбирается описанным образом. При замене нужно снять с агрегата поплавок, датчик уровня и переставить их на новый насос. Вся процедура, если ее выполнять в комплексе с заменой других расходных материалов, займет у вас не более получаса времени.

Пошаговый процесс замены сетки бензонасоса на ВАЗ-2112

Сначала отключите бензонасос!

Обратите внимание — здесь отключено электричество!
Учтите, что при демонтаже труб в системе может выпадать давление, поэтому накройте трубы старой тряпкой.
Разобрав трубы, снимите с каждой из них резиновые прокладки, а затем замените их новыми.
Резиновый уплотнитель отмечен стрелкой.

Когда ничего не мешает, открутите 8 болтов вокруг крышки топливного насоса.

Орехи отмечены красным маркером.

Снимите открученное кольцо и прокладку.

Если прокладка повреждена, ее необходимо заменить.

Когда доступ к топливному насосу открыт, снимите его с топливного бака. Будьте осторожны при этом, поскольку поплавок на его теле является очень чувствительным элементом.

Снимите насос тканью.

Когда вы вытащите насос, вы увидите сетку внизу, которая является своего рода фильтром грубой очистки.

Грязное сито бензонасоса.

Замените его новым и выполните действия в порядке, обратном снятию. Не забудьте заменить уплотнительные кольца на топливопроводе и проверить уплотнения уплотнительного кольца на самом бензонасосе.

Разница между старой и новой сеткой.

Если какие-либо части и компоненты этой системы имеют признаки повреждения или износа, их необходимо заменить.

Если это случитсяВы не можете купить новую сетку, а старый впал в руины, вы можете просто почистить ее, а ниже вы скажете вам, как это сделать.

Есть несколько способов сделать эту процедуру, и вот некоторые из них:

Очистка сетки происходит путем впитывания его в растворе моющих средств или агентов очистки для ванн. Для этого смешайте их водой в соотношении от 1 до 10, а затем оставьте в течение часа. После завершения входящего, достаточно промыть сетку под проточной водой.

Используя одно и то же решение, промыть старую зубную щетку в нем и очистить сетку с вращающимися движениями.

Если у вас есть компрессор, он также может быть полезен, когда такие работы.

Чистка сетки бензонасоса

Имейте в виду, что после завершения такой механической работы с сеткой проверьте, повреждено ли она, потому что наличие дефектов предотвращает его использование в бензиновом насосе.

Предварительная очистка топлива обеспечивает решетку решетки на корпусе бензина и когда автомобиль начинает буксировать, и кормят топливо сложно, прежде всего проверять состояние этой решетки, так как это может быть так грязно, что его первоначально цветной цвет очень сложно признать.

  • Примечание. Основная причина загрязнения сетки является качество злого топлива!
  • Чтобы понять, когда определенный элемент в топливной системе, и, в частности, сетка, требует замены, вы должны знать о давлении в топливном направлении. Вы можете узнать, как правильно измерить его из этой статьи.
  • Следующие симптомы также обеспечивают следующие симптомы в плохом состоянии:

После включения зажигания существует очень долговечный и шумный шум. Поскольку бензин через забитое сито обладает трудностями с сосом к макету. Это может значительно сократить жизнь самого топливного насоса и загрязнения всей топливной системы.

Советы и рекомендации

В том случае, когда бензобак сильно загрязнен, чистка или замена сетки бензонасоса будет являться всего лишь временной мерой, причем скорость последующего загрязнения сеточки не будет сильно зависеть от качества заправляемого топлива. В подобной ситуации необходимо снимать и промывать не только сетку, но и бензобак.

Для поддержания чистоты сеточки бензонасоса старайтесь не опускать уровень топлива в бензобаке ниже ½ без необходимости. Грязь и отложения, которые забивают сетку, обычно находятся в самом низу и затягиваются бензонасосом в последнюю очередь.

Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.

Почему сетку бензонасоса нужно менять. Как самостоятельно снять бензонасос для замены фильтра. Особенности обратной сборки после замены сеточки бензонасоса.

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Почему и когда нужно промывать систему питания двигателя. Как промыть топливную систему двигателя самостоятельно: бензиновый и дизельный мотор.

Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка.

Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации

Замена бензонасоса на ВАЗ 2110/2112 своими руками

В том случае, если автовладелец точно диагностировал выход из строя насосного механизма в топливной системе, потребуется его замена. Стоит отметить, что заменить бензонасос на автомобилях ВАЗ 2110/2112 довольно просто, с этой задачей справится даже неопытный водитель.

Замена топливного насоса производится обычно не только из-за потери им работоспособности, но и в других случаях:

  • некорректных показателях давления при исправном насосе;
  • недостаточной пропускной способности топлива;
  • после покупки нового ВАЗ с целью избавления от «слабых мест» модели.

Для работы потребуется небольшой комплект инструментов:

  • плоская отвёртка;
  • крестовая отвёртка;
  • ножницы;
  • торцевой ключ на 10.

Порядок работы можно условно разделить на два этапа: это демонтаж старого устройства и монтаж нового.

Инструкция по демонтажу бензонасоса

  1. Отключить клемму «+» с аккумуляторной батареи.
  2. Откинуть сиденье на заднем ряду и снять его.
  3. Под ковролином найти маленький люк.
  4. Открутить его крепления и снять крышку.
  5. С бензонасоса снять разъём с проводами.
  6. Чтобы было удобнее работать, на топливных трубках разрезаются пластиковые хомуты, сами трубки разъединяются и отстраняются от бензонасоса.
  7. Сам насос крепится к баку на 8 болтах. Ключом на 10 нужно выкрутить все болты и вытащить устройство из гнезда.
  8. Насос вытаскивается вместе с поплавком и уплотнителем.

Процедура снятия неисправного бензонасоса займёт не более 10 минут — всё будет зависеть от того, насколько заржавели болты креплений.

Инструкция по монтажу бензонасоса

  1. В освободившееся гнездо вставляется новый насос. При этом стрелка на корпусе должна смотреть на заднюю часть автомобиля — только так можно обеспечить устройству правильное положение.
  2. После чего насос прикручивается обратно к баку теми же восемью болтами.
  3. Далее потребуется соединить две топливные трубки между собой.
  4. К контакту насоса подключается разъём.
  5. Завершающий этап — монтаж крышки люка и возвращение подушки заднего сиденья на прежнее место.

Процедура займёт не более 7–8 минут.

Видео: как провести замену топливного насоса на ВАЗ 2110/2112 своими руками

Таким образом, владелец автомобилей «десятого» семейства ВАЗ может самостоятельно справиться с выполнением таких работ, как проверка и замена бензонасоса. Надо сказать, что топливный насос действительно считается одним из самых уязвимых мест на ВАЗ 2110/2112, поэтому владельцам лучше заранее быть готовыми к проведению необходимых процедур с этим устройством.

В этой статье мы с вами рассмотрим как снять и заменить топливный модуль (бензонасос) на автомобилях ВАЗ 2110 и 2112.

Сначала необходимо проверить давление в системе подачи топлива, подключив манометр к штуцеру а топливной рампе в подкапотном пространстве.

Если давление бензонасоса в системе выше 325 кПа (3,3 кгс/см2) для двигателей 2111 и 2112 или 400 кПа (4,0 кгс/см2) для двигателей 21114 и 21124, то неисправен регулятор давления и его необходимо заменить.

Если давление в системе ниже 284 кПа (2,8 кгс/см2) для двигателей 2111 и 2112 или 364 кПа (3,6 кгс/см2) для двигателей 21114 и 21124, замените топливный фильтр.

Если это не поможет попробуйте снять топливный модуль и промыть сетку топливозаборника. Если и в этом случае давление не возрастет, топливный насос необходимо заменить.

В состав топливного модуля входят датчик уровня топлива, сетка топливозаборника, электронасос и регулятор давления (на автомобилях с двигателями 21114 и 21124). Основные неисправности бензонасоса:

  • отказ или неправильная работа датчика указателя уровня топлива;
  • засорение или повреждение сетки топливозаборника;
  • выход из строя электронасоса;
  • выход из строя регулятора давления (для двигателей 21114 и 21124).

Для проведения работ потребуются:

  • отвертка,
  • высокая торцовая головка «на 10»,
  • вороток, для автомобилей с двигателями 2111 и 2112 еще и ключ «на 13».

По времени это займет около получаса.

Какой топливный насос выбрать для замены

С завода установлен бензонасос BOSCH 580454138. Его срок службы зависит от качества используемого топлива, а также от условий эксплуатации. Также стоит отметить, что эта помпа подходит для большинства других автомобилей, в том числе и зарубежных. Цена бензонасоса BOSCH на данный момент от 1700 руб. На рынке есть и более дешевые аналоги:

  • WEBER FP 453-453 от 600 руб.
  • АТС 2112-1139010 от 550 руб.
  • ПЕКАР 2112-1139010 от 600 руб.
  • FENOX EFP35005O7 от 700 руб.
  • HOFER HF 830301 от 550 руб
  • StarTVOLT SFP 0153 от 750 руб.
  • VOLTON VLT2112-1139010 от 650 руб.

Каждый из перечисленных выше бензонасосов подходит для замены оригинала, но не все того же качества, что и оригинал. Кроме самого насос, инвертор может понадобиться для замены, и если удерживающее кольцо бензонасоса повреждено, его можно заказать или купить по следующему номеру:

  • Кольцо эл / бензонасос / 2110 / металл цена от 120 руб.
  • Воздуховод бензонасоса / 2110 / 1,5 белый от 50 руб за штуку
  • Стойка бензонасоса / 21101 / 1,6 длинная — от 60 руб. За штуку

Если вы решите заменить всю сборку топливного модуля, вы можете выбрать один из модулей, предложенных ниже.

  • Топливный насос эл. модуль / 21101 / V = ​​1.6 в сборе Пекар цена от 2500 руб.
  • Втулка Бензонасоса / 21101 / В = 1.6 в сборе «Утес» цена от 3200 руб.
  • Втулка Бензонасоса / 21102 / В = 1.5 в сборе «Утес» цена от 3000 руб.
  • Электро / бензонасосный модуль / 21102 / V = ​​1.5 в сборе HOFER цена от 2000 руб.

Если вы решили заменить только топливный насос, советуем немедленно провести полную проверку модуля — проверить обратный клапан и оба сильфона, при необходимости заменить топливную сетку.

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Бензонасос ВАЗ 2110: описание

Основная задача погружного бензонасоса – создание давления в топливной рампе. За счет него бензин в нужном количестве подается в форсунки. Насос ВАЗ 2110 находится в задней части автомобиля, под задним сиденьем.

Основные компоненты:

  • пластиковый стакан – в нем располагается насос;
  • камера наполнения топливом;
  • диафрагма (разделительная);
  • поплавковый датчик уровня топлива – крепится к модулю электродвигателя;
  • колодки для подключения питания;
  • пружина возвратного действия;
  • контактная группа;
  • сетка-фильтр – позволяет удалить взвесь, посторонние примеси;
  • электродвигатель.

Регулятор давления топлива (РДТ) отсутствует. Для изготовления используются только прочные, бензиноустойчивые компоненты, что исключает вероятность выхода из строя из-за агрессивных условий эксплуатации. Герметизация отдельных частей обеспечивается резиновой втулкой. Под воздействием топлива она не разрушается.

Важно помнить: электрический погружной бензонасос устанавливается только на десятки с инжектором. Если мотор карбюраторный – требуется насос иного типа

Рассматриваемый погружной одуль по своей конструкции, принципу работы схож с дизельным ТНВД. Приобретая деталь на замену следует изучить характеристики: создаваемое давление должно соответствовать номинальному, указанному производителем. При большем – будет присутствовать перерасход. При меньшем давлении – двигатель не запустится.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
