Замена маслосъемных колпачков клапанов двигателя ВАЗ-21126 Lada Granta

Инструменты:

Гаечный ключ рожковый на 10 мм
Гаечный ключ рожковый на 13 мм
Гаечный ключ рожковый на 17 мм
Гаечный ключ накидной прямой на 13 мм
Гаечный ключ накидной прямой на 15 мм
Вороток под торцевую насадку
Насадка шестигранная на вороток на 10 мм
Насадка на вороток на 17 мм
Домкрат винтовой
Балонный ключ
Отвертка плоская средняя
Отвертка крестовая средняя
Шестигранный ключ на 5 мм
Ключ трещоточный
Удлинитель
Головка Torx E8
Головка на 8 мм
Головка на 10 мм
Высокая головка на 16 мм или свечной ключ
Воронка
Динамометрический ключ
Специальный ключ для поворота натяжного ролика (или съемник стопорных колец)
Ключ для фиксации шкива распредвала
Нож (или скребок)
Штангенциркуль
Молоток малый
Пинцет (или намагниченная отвертка)
Приспособление для сжатия пружин клапанов
Приспособление для снятия маслосъемных колпачков (или плоскогубцы)
Оправка для установки маслосъемных колпачков (или двенадцатигранная головка)

Детали и расходники:

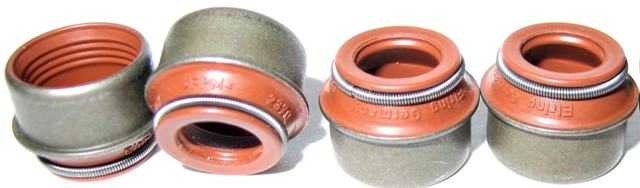

Маслосъемные колпачки (комплект)
Герметик-прокладка типа LOCTITE 5910
Герметик LOCTITE 574
Растворитель типа 646
Моторное масло
Ветошь

Примечание:

Маслоотражательные колпачки клапанов заменяйте в случае появления сизого дыма из выхлопной трубы при пуске двигателя и в момент перехода двигателя с режима работы под нагрузкой в режим принудительного холостого хода (торможение двигателем), а также при повышенном расходе моторного масла в двигателе, когда видимых снаружи утечек масла не обнаружено.

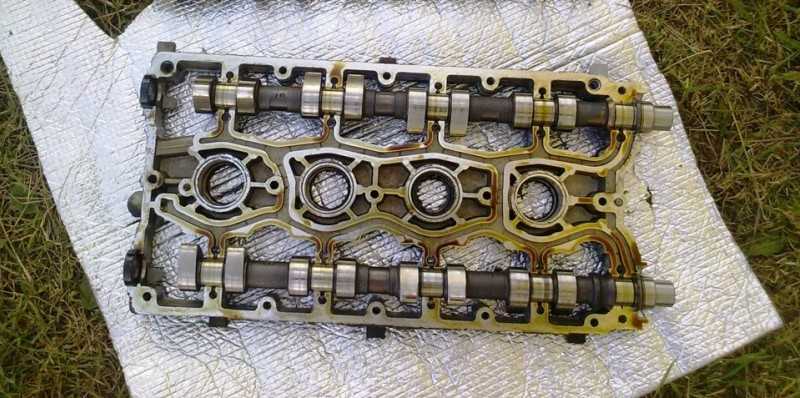

1. Выполните все работы, необходимые для снятия распределительных валов, как описано здесь.

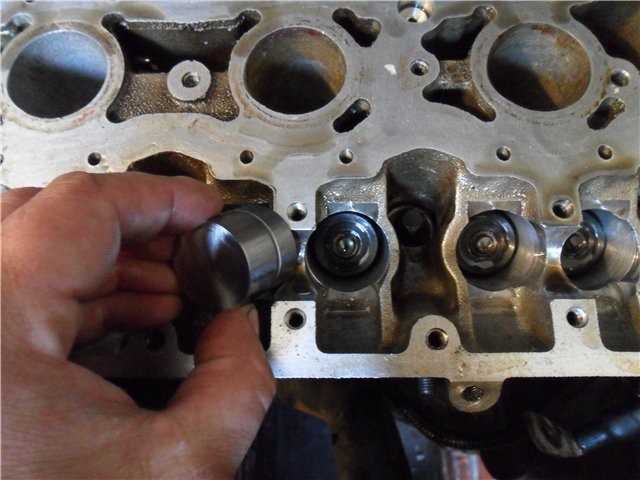

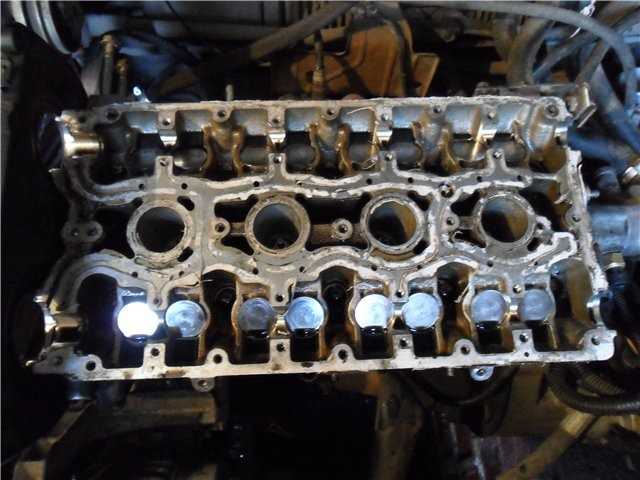

2. Извлеките из отверстий головки блока цилиндров гидротолкатели клапанов.

3. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением пружину клапана и выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагниченной отвертки. Затем снимите приспособление для сжатия пружин клапанов.

Примечание:

Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.

4. Снимите тарелку пружины клапана.

5. Снимите пружину клапана.

6. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.

Примечание:

При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижами. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов. Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предохранить от повреждений рабочую кромку колпачка острыми краями проточек под сухари на стержне клапана.

7. Окуните новый маслосъемный колпачок в моторное масло и вставьте его в оправку.

Примечание:

При отсутствии оправки можно воспользоваться высокой двенадцатигранной инструментальной головкой подходящего размера.

Осторожно запрессуйте маслосъемный колпачок до упора

9. Установите пружины и тарелки пружин клапанов.

10. Сжимая пружину клапана приспособлением, установите сухари так, чтобы они встали в проточки стержня клапана.

Примечание:

После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

11. Установите гидротолкатель клапана.

12. Аналогично замените маслосъемные колпачки остальных клапанов.

13. Соберите все детали в обратном порядке.

Примечание:

Перед установкой распредвалов не забудьте смазать моторным маслом гидротолкатели и опоры распределительных валов в головке блока, а на поверхность головки блока цилиндров, сопрягаемую с корпусом подшипников распределительных валов, нанесите герметик типа «Локтайт-574», выполняющий роль прокладки крышки головки блока цилиндров.

При сборке не перепутайте валы: на распределительном валу впускных клапанов выполнен отличительный поясок.

Примечание:

После установки всех деталей газораспределительного механизма, не забудьте отрегулировать натажение ремня ГРМ, как указано здесь.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

Болтается вилка сцепления гранта

Чтобы снять педаль сцепления на автомобиле Лада Гранта необходимо выполнить следующие действия:

Зафиксировать машину на ровной площадке, выжать рычаг стояночного тормоза, установить противооткатные башмаки на задний ряд колес.
Ключом на «14» выкручиваем три болта, отсоединяем вал рулевого управления (салон машины, у основы).
Выкручиваем пластиковый фиксатор с поводка троса сцепления.

Пластиковый фиксатор

Снимаем защитную скобу, извлекаем палец вакуумного усилителя педали тормоза.

Защитная скоба

Отсоединяем колодку с проводами от приборной панели с датчиками на кронштейне.
Ключом на «13» выкручиваем четыре гайки, снимаем вакуумный усилитель тормозов.
Ключом на «13» отвинчиваем пять гаек, снимаем кронштейн педали сцепления и тормоза в сборе.

После проведения дефектовки, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности.

Признаки неисправности, диагностика, способы устранения

Признак	Причина и устранение
Короткий ход педали	Отрегулировать длину тросика. Проверить целостность металлических волокон. Вероятнее всего расслоение, загиб.
Сцепление ведет на скорости, трудности с переключением на повышенные передачи.	Искривление маховика, его повреждение. Зубья захвата изношены. Замена маховика и сопутствующих расходных материалов.
Пробуксовка при активации первой передачи, прибавления оборотов педалью акселератора.	Заменить фрикционные накладки, диск, очистить привод от старой смазки
Резкие рывки при включении / переключении скоростей.	Поврежден нажимной диск, заменить корзину.
Свист при активации первой и последующих скоростей	Установить новый выжимной подшипник
Треск, стук, хруст при переходе на повышенные/пониженные передачи	Износ пружины демпфера, замена новой, смазка всего механизма привода.
Рычаг проваливается, западает, дребезжит	Чрезмерное растяжение натяжителя. Замена новым, установка втулок.

Причина скрипа педали сцепления на Ладе Гранте

Конструкция сцепления на автомобиле Лада Гранта отлична от предыдущих моделей ВАЗа. Активация привода вала осуществляется тросом с автоматическим натяжителем.

https://youtube.com/watch?v=AvW0dreUQdY

Если с завода настройка была выполнена корректно, то владельцу нет нужды повторно регулировать компенсатор натяжения. На практике все далеко не так, проблемы случаются. Особенно на этапе прохождения первого и второго технических осмотров.

Этап №1 Регулировка педали сцепления Лады Гранты

Появление сторонних шумов, скрипов свидетельствует о необходимости профилактики, дефектовки элементов сцепления. Первым делом проверяем зазор на вилке привода.

В моторном отсеке демонтируем пластиковый кожух воздушного элемента, снимаем патрубки. Штангенциркулем замеряем величину зазора между пластмассовым барашком и вилкой. Заводской стандарт — 27 мм, превышение, уменьшение длины недопустимо. Корректируем зазор путем выкручивания гайки (ключ на «10»).

Этап №2 Смазывание элементов

Смазыванием подвижные элементы педального узла, в том числе, храповик компенсатора, втулку педали сцепления, оболочку троса.

Для упрощения процесса смазки используем тавотницу, медицинский шприц наполняем трансмиссионным маслом, наносим на поверхность.

Иногда скрип доносится со стороны моторного отсека. Причина в поводке наконечника. Для устранения скрипа наносим масло на участок контакта гайки с вилкой привода.

Этап №3 Недостаточное количество смазки

В редких случаях причина скрипа в отсутствие смазки на первичном валу коробки передач. Устраняется дефект путем нанесения графитной смазки на поверхность вала. Предварительно снимаем резиновую втулку, распыляем смазку при помощи аэрозольного баллончика.

Какой должен быть ход педали сцепления Лады Гранты

Свободный ход педали сцепления на Ладе Гранте составляет 146 мм — это заводской «замер» расстояния от основы кузова к тыльной части педали (лягушки). Изготовитель допускает люфт хода в 2.0 мм.

Если вышеуказанное расстояние не соответствует стандарту, проводим следующие действия по регулировке:

В моторном отсеке оттягиваем наконечник троса до упора вперед. Штангенциркулем замеряем фактическое расстояние от пластиковой гайки к вилке привода. Заводской стандарт 27 мм.
Проводим регулировку, корректировку по мере необходимости (ключ на «10»).
2-3 раза прокачиваем педаль, проводим повторные замеры.
В салоне автомобиля замеряем ход педали, он должен быть равным 146 мм.

Что такое стандартные параметры

Читать дальше: Жидкое стекло willson guard отзывы

Доработка электронной педали газа нового образца

Педальный узел (11183-1108500-01) не имеет овальных отверстий, что не позволяет выполнить регулировку способом, который описан выше. Вместо этого предлагается спилить выступ (на 2-3 мм), который препятствует полному ходу педали. Такая модернизация позволила увеличить ход педали, что сделала разгон с «педалью в пол» более активным. Также отмечается, отсутствие задумчивости при резком нажатии на педаль. Не нравится в педальном узле (8450008980), который устанавливается на Lada Vesta:

тугая педаль газа;
большой свободный ход педали газа (около 8 мм по кончику педали).

Что было решено сделать:

убрать одну из возвратных пружин, чтобы педаль стала мягче;
подложить прокладку, чтобы уменьшить свободный ход педали.

Как измерить свободный ход педали:

Запускаем двигатель.
Устанавливаем у кончика педали линейку.
Плавно нажимаем на педаль до момента, когда двигатель начнёт набирать обороты.
Запоминаем расстояние на линейке.

Снимаем и разбираем электронную педаль газа:

Отсоединить разъём (нажав с внутренней стороны на верхнюю часть защёлки)
Вывернуть три гайки (головка «на 10»).
Снимаем верхнюю крышку, вывернув винты крепления.
Снять ползунка реостата, вывернув саморез.

Процесс доработки:

Снять пружину (придерживая их отвёрткой с внешней стороны).

Снять белые опорные проставки, запоминая, как они стояли.
Замеряем расстояние между опорной площадкой рычага возвратной пружины и опорной резинкой в корпусе, отводя педаль на величину свободного хода (обозначил стрелкой).
Подклеиваем материал такой же толщины (в данном примере используются наклейки для ножек и дверей мебели 4 мм), используя клей или двухсторонний скотч.

Собираем педальный узел и устанавливаем в автомобиль. Холостой ход педали должен быть минимальным, около 1 мм. Если обороты холостого хода двигателя выше привычных, а свободный ход педали полностью отсутствует, значит подложено слишком много. Придётся операцию регулировки повторить, скорректировав толщину подкладки. Тоже самое, если свободный ход после регулировки остался больше чем 1-2 мм.

При работе дроссельного узла любого современного транспортного средства на поверхности дросселя постепенно скапливается множество загрязнений в виде пыли, сажи, масла. Они формируют слой грязи, который делает воздушный зазор между заслонкой и воздуховодом автомобиля меньше установленной нормы. Этот зазор важен для нормального функционирования “сердца” автомобиля, так как благодаря ему обороты холостого хода поддерживаются на необходимом уровне.

При его уменьшении электронный блок управления транспортного средства (компьютер авто) приоткрывает заслонку посредством введения коэффициентов, учитывающих изменения ее сечения. До определенного момента ЭБУ удается поддерживать воздушный зазор на постоянном уровне, но рано или поздно дроссельную заслонку все же придется очищать от грязи.

Необходимость в подобной операции, предполагающей приведение к стандартному показателю высоких оборотов холостого хода, возникает не только после промывки дроссельного узла, но и в других случаях, в частности, в следующих:

после полного разряжения аккумуляторной батареи транспортного средства;
после замены либо снятия педали акселератора;
после замены или переподключении электронного блока управления ТС.

Несомненными признаками, сигнализирующими о том, что требуется незамедлительно обучить заслонку, являются далее указанные явления:

свист при перегазовке;
неадекватное поведение мотора на холостом ходу;
нехватка мощности на холостом ходу либо провалы.

Адаптацию этих устройств желательно выполнить перед тем, как вы будет обучать холостой ход. Если кабель датчика, посылающего сигнал о положении педали акселератора, отсоединялся, необходимо выполнить следующие действия:

Полностью отпустить педаль.
Повернуть в “ON” ключ зажигания, выждать не менее двух секунд;
Отключить зажигание, выдержать 10 секунд;
Повторить процедуру по п.2, а после и по п.3.

Описанная процедура (согласитесь, совсем несложная) научит заслонку правильному открытию. А вот для адаптации клапана положению “Закрыто” следует выполнить такие операции:

Отпустить (полностью) педаль акселератора.
Ключ поставить в положение “ON”.
Зажигание переключаем в “OFF” и ждем 10 секунд.
Следим за тем, чтобы на протяжении 10 секунд происходило перемещение рычага клапана (о том, что перемещение имеется, свидетельствует характерный звук).

Автохимия

На элементах от компании VALEO расположенная на клемме гайка покрывается цинком, оцинковывается и контактный винт. Следовательно, обрабатывать их разрешено лишь средством WD-40 либо одним из его заменителей. Но подобный вариант обработки не подойдет для меди. Все использующие жидкость WD на меди автовладельцы категорически не рекомендует повторять их ошибку – применение WD-40 приведет к разрушению внешнего слоя.

Именно поэтому изготовленную из меди резьбу на стартерах КЗАТЭ необходимо чистить с помощью спецсредств. Для этого можно использовать: растворитель Molykote S-1002, смывку WL, кислоту Kontakt 60 либо 100 и CRAMOLIN ContaClean. При вторичном использовании элемента после воздействия на него кислоты его нужно обязательно очистить смывкой.

Установка фаркопа на Лада Гранта
Какой размер резины подходит для Лада Гранта?
Лада Гранта цвета
Гидрокомпенсаторы на автомобилях Лада
Лада Гранта АМТ
Как разобрать панель приборов Лада Гранта и Калина-2

Установка термостата Гранты на ВАЗ 2110, 2112

Потребуется купить

Термостат Лада Гранта (каталожный номер: 21900-1306010-00), цена 640р.
Прокладка под термостат (как и штатная), цена 8р.
Нижний патрубок радиатора Лада Гранта (в комплекте 1 самозатягивающийся хомут), цена 440р.
Шпильки М8 длиной примерно 85мм, цена 20р.
Шайба под датчик температуры.
Герметик ABRO, хомуты.
Тосол.

Замена термостата

Снять шланги, открутив хомуты (про дроссельный узел не забываем).
Открутить болты крепления термостата (см. замена термостата).
Снять шпильки и нижний патрубок.
Установить новый патрубок, затянуть хомут.

Заключение

более быстрый прогрев двигателя, особенно в движении.
в салоне стало заметно теплее
более стабильный температурный режим в разных режимах работы (во время пробок, использования печки, зимой на трассе и в городе).

xn--2111-43da1a8c.xn--p1ai

Общая информация

Вал привода оборудуется обгонной муфтой с перемещающейся по шлицам вала приводной шестерней. Именно муфта обеспечивает передачу крутящего момента от стартера к мотору, разобщая эти элементы после запуска мотора. Данное условие обеспечивает надлежащую защиту стартера от возможных повреждений, которые он может получить по причине высокой частоты своего вращения.

Реле предназначено для введения шестерни привода в зацеп с зубцами механизма маховика коленвала, а также для активизации электропитания стартера. Таким образом, поворачивая ключ в замке, водитель начинает процесс подачи электротока к стартеру от АКБ. Стартер приводится в движение и проворачивает коленвал, запуская мотор и воспламеняя горючую смесь.

После пуска мотора число оборотов коленвала начинает расти, однако, муфта предохраняет стартер от получения повреждений. После того, как водитель вернет ключ в замке в положение «зажигание», произойдет обесточивание обмотки реле и его якорь вернется в свое исходное положение, при этом контакты реле разомкнуться, а шестерня привода выйдет из зацепа с зубцами маховика. В это же время силовые контакты, подающие электроток к обмоткам мотора стартера, разомкнутся.

Помимо этого, стартер является одним из самых мощных энергопотребителей на автомашине, при пуске мотора потребляемый им электроток достигает 400 А и более. По этой причине все электросоединения между стартером и АКБ должны иметь надежный контакт.

Элементы, которыми оснащают Гранты, аналогичны стартерам, используемым ВАЗом на других своих авто предыдущих поколений. При нормальном состоянии двигателя для пуска будет достаточно двух-трех проворотов. На отклонения от нормы укажет любой из имеющихся признаков нестабильного функционирования. Возможные неисправности привода и реле стартера поможет выявить осмотр, проведенный после разборки детали.

Распиновка ЦБКЭ

Расположение контактных разъемов ЦБКЭ показано на рисунке:

Вход / выход. Шина CAN (L – линия)
Вход / выход. Шина CAN (Н – линия)
Вход / выход. Управление обогревом заднего стекла
Выход. Реле обогрева ветрового стекла
Вход. Выключатель аварийной сигнализации
Вход. Выключатель привода замка багажника
Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Прерывисто»)
Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Малая скорость»)
Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Большая скорость»)
Вход. Омыватель ветрового стекла
Выход. Реле обогрева сидений
Выход. Выключатель обогрева ветрового стекла
Вход / выход. Модуль управления светотехникой (Режим «Автоматическое освещение») – для 21900-3840080-20Не задействован – для 21900-3840080-10
Клемма 15
Вход. Выключатель подкапотной лампы
Вход. Переключатель световой сигнализации (Указатели поворота «Левый борт»)
Вход. Переключатель световой сигнализации (Указатели поворота «Правый борт»)
Вход / выход. Управление реле дальнего света фар
Выход. Реле ближнего света фар
Вход. Модуль управления светотехникой (Режим «Ближний свет»)

Выход. Тревожный звуковой сигнал
Выход. Электродвигатель стеклоочистителя ветрового стекла (Режим «Малая скорость»)
Клемма 30 (Указатели поворота, дневные ходовые огни, слаботоковые сигналы)
Выход. Указатели поворота «Левый борт»
Выход. Указатели поворота «Правый борт»
Выход. Дневные ходовые огни
Вход / выход. Парковое положение стеклоочистителя ветрового стекла
Выход. Электродвигатель стеклоочистителя ветрового стекла (Режим «Большая скорость»)
Клемма 30 (Электродвигатель стеклоочистителя ветрового стекла, внутреннее освещение)
Клемма 30 (Электростеклоподъемники, замки дверей и багажника)

Выход. Освещение багажника – для 21900-3840080-20Не задействован – для 21900-3840080-10
Выход. Питание переключателей электростеклоподъемников
Вход. Переключатель электростеклоподъемника задней левой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
Вход. Переключатель электростеклоподъемника задней правой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
Вход. Переключатель электростеклоподъемника передней правой двери
Выход. Зеркало электроуправляемое правое (Режим «Вверх / вниз») – для 21900-3840080-20Не задействован – для 21900-3840080-10
Выход. Зеркало электроуправляемое правое (Режим «Вправо / влево») – для 21900-3840080-20Не задействован – для 21900-3840080-10
Вход / выход. Шина LIN
Корпус (Слаботоковые нагрузки)
Выход. Привод замка багажника
Выход. Блок освещения салона
Вход. Сигнал срабатывания подушек безопасности
Вход. Регулятор чувствительности датчика дождя – для 21900-3840080-20Не задействован – для 21900-3840080-10
Вход. Выключатель освещения багажника
Вход / выход. Шина CAN (L – линия)
Вход / выход. Шина CAN (Н – линия)
Вход. Выключатель передней правой двери
Вход. Выключатель задних дверей пассажиров
Автозапуск (для системы Lada Connect)
Вход. Выключатель передней левой двери

Выход. Внутреннее освещение автомобиля (Режим «энергосбережения»)
Выход. Моторедуктор замка двери водителя
Выход. Электростеклоподъемник передней левой двери
Выход. Электростеклоподъемник передней правой двери
Выход. Электростеклоподъемник задней левой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
Выход. Электростеклоподъемник задней правой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
Корпус (Сильнотоковые нагрузки)
Выход. Моторедукторы замков дверей пассажиров
Выход. Общий «правого борта»
Выход. Общий «левого борта»

Демонтажные работы

После открытия доступа к стартеру необходимо выполнить следующие действия:

Сначала следует отключить управляющий разъем, для чего язычок фиксатора слегка придавливают;
Затем отодвигается колпачок из резины и с помощью ключа на 13 с клеммы откручивается гайка;

Снимается силовая клемма, после чего расположенные вверху и внизу три крепежных винта выкручиваются ключом на 13.

Отметим, что начать нужно с двух нижних винтов, а верхний следует обязательно открутить последним, при этом корпус стартера необходимо придерживать, далее корпус аккуратно отклоняется назад. Монтажные работы проводятся в обратном демонтажу порядке.

Процесс диагностики

Панель приборов, с помощью которой можно провести диагностику

Итак, диагностические операции при помощи приборной панели не сложны и почти каждый автовладелец Калины способен справится с этим самостоятельно. Руководствуясь поэтапной инструкцией расписанной ниже можно проводить диагностику на любом поколении ВАЗ 1117—1119.

Теперь перейдем непосредственно к самому процессу совершения диагностических операций:

Сбрасываем показатель суточного пробега. Для этого на комбинации приборов присутствует специальная кнопка.

При помощи кнопки суточного пробега сбрасываем показатель

Вставляем ключ в зажигание и поворачиваем в положение 1

Стрелки приборов двигаются от начала до конечной контрольной точки

На экране панели приборов показана версия ПО ( в данном случае UEr 3.0)

Ошибки, которые получены в процессе диагностики. На фото 6 8 и 4 ошибки.

Расшифровка показаний панели приборов

2 — напряжение бортовой сети превышает норму; 3 — обнаружена ошибка датчика уровня топлива. Возникает в случае, если в течение 20с наблюдается обрыв цепи датчика. 4 — возникла ошибка датчика температуры охлаждающей жидкости. Появляется, если в течении 30 секунд обнаружен обрыв в цепи. 5 — в автомобиле обнаружена ошибка датчика наружной температуры. Если в течении 20секунд отсутствуют показания датчика, появляется «-С»); 6 — обнаружен перегрев двигателя; 7 — аварийное давление масла; 8 — ошибка, либо неисправность тормозной системы; 9 — низкий заряд аккумуляторной батареи;

Е — определение ошибки в пакете данных, заложенном в EEPROM.

Теперь останется сопоставить все ошибки, которые выскочили на экране с теми, что указаны выше.

Блок управления двигателем Лады Калина

Возможности проведения автодиагностики зависят от типа и марки ЭБУ (электронного блока управления, ECU). Тип ЭБУ зависит от года выпуска авто и двигателя (экологичность и номер двигателя).

На автомобилях Калина 1, 2 чаще всего установлены:

Двигатель 21116 — ЭБУ М74
Двигатель 21126 — ЭБУ Bosch Me17.9.7 или М75 (с шиной CAN или без неё).
Двигатель 21127 — ЭБУ М74 — 638 (аналог М74 с изменённой платой).
ЭБУ Январь и Ителма ставились на автомобили до 2008 года.

Располагается ЭБУ у Лады Калины под центральной панелью, и чтобы рассмотреть номер и тип ЭБУ следует демонтировать (приподнять панель).

Блоки управления двигателем в свою очередь имеют определённую прошивку, но для диагностики через OBD2 разъем влияет только наличие CAN шины. При наличии СAN необходимо подбирать соответствующий диагностического адаптер с поддержкой этого протокола.

ВАЖНО: Если установлены ЭБУ без поддержки CAN шины, то необходимо использовать KKL VAG адаптер

Диагностику ECU рекомендуется осуществлять раз в 10 000 км пробега, или каждое ТО. На примере показан блок Bosch с прошивкой b173CR03 (серийная прошивка) без CAN.

Коротко о прошивке ЭБУ:

Прошить (перепрошить) блок управления Bosch Me17.9.7 на автомобилях ВАЗ возможно только череp K-Line адаптер, которые поддерживают передачу данных по соответствующей шине.
