Замена радиатора печки лады калина: инструкция пошаговая

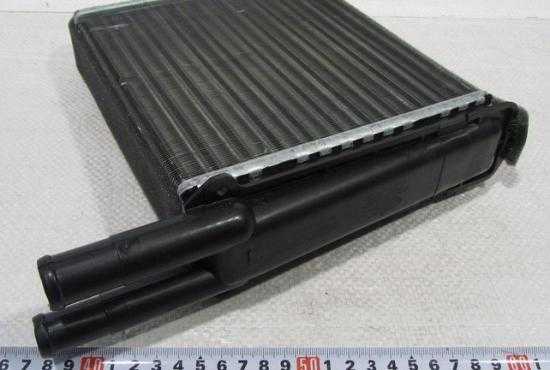

Как выбрать новый радиатор

Прежде чем менять теплообменник, нужно выбрать новый

Особое внимание стоит уделить материалу

По этому признаку радиаторы делятся на два типа:

Алюминиевый. Имеет меньшую теплопроводность. В случае повреждения его невозможно запаять, но стоит он гораздо дешевле. Подавляющее большинство экспертов советуют выбирать именно его.
Медный. Принято считать, что этот теплообменник лучше. Его достоинства – высокая теплопроводность и ремонтопригодность. Недостаток один – цена.

Теплоемкость модели не играет решающей роли, для отопления салона с лихвой хватает и алюминиевого. Ремонтопригодность, по нынешним временам, преимущество сомнительное, вряд ли кто-то будет паять. Качество у радиаторов приблизительно одинаковое, поэтому нет смысла переплачивать за медный.

Устройство СОД Лады Калины

На автомобилях Калина 1 и Калина 2 используется жидкостная система охлаждения. Она состоит из рубашки двигателя, радиатора, электровентилятора, помпы (водяного насоса), расширительного бачка, термостата и соединительных шлангов. Охлаждающая жидкость перемещается по двум контурам циркуляции. В малом круге антифриз циркулирует только по рубашке двигателя, а в большом жидкость проходит через радиатор.

Расширительный бачок

Используется для заливания жидкости в систему. Изготавливается из термостойкого пластика полупрозрачного цвета для возможности контроля уровня антифриза. На верхней части предусмотрен специальный патрубок, через который бачок соединяется с пароотводом радиатора.

Герметичность всей системы обеспечивается клапанной крышкой, имеющей впускной и выпускной клапаны. Последний предназначен для поддержания в СОД давления выше атмосферного. Благодаря этому потери в виде пара снижаются, а температура кипения рабочей жидкости увеличивается. Выпускной клапан крышки открывается при повышении давления до 1,1 бар, а впускной – когда давление снижается до 0,13 бар, и двигатель остывает.

Помпа

Это центробежный насос с лопастями. Он имеет ремённый привод от шкива коленвала, включен в систему газораспределительного механизма. Помпа изготавливается из алюминия. Этот узел ремонту не подлежит – при выходе из строя его можно только заменить. Вращение происходит за счёт двухрядного неразборного подшипника, его высокотемпературная смазка рассчитана на весь срок эксплуатации. Спереди находится зубчатый шкив, сзади – крыльчатка.

Термостат

Предназначен для перераспределения потоков охлаждающей жидкости, имеет в своем составе чувствительный к температурам элемент и два клапана. Когда двигатель остывает, один из клапанов термостата находится в закрытом положении, и жидкость циркулирует по рубашке мотора – используется только малый контур. По мере достижения температуры в 85 градусов второй клапан начинает приоткрываться, пропуская антифриз в радиатор и перекрывая при этом байпасный канал. Полное открытие происходит при температуре от 100 градусов. В этом случае вся жидкость начинает проходить через охладитель.

Радиатор двигателя

Теплообменник бывает монолитный алюминиевый, трубчатый, пластинчатого типа. В его устройстве используются два пластиковых бачка, которые соединяются трубками. Верхний – впускной, а нижний – выпускной, через него охлаждённая жидкость отправляется снова к двигателю. Возле первого расположен пароотвод, соединённый с расширительным бачком. Радиатор на Калине дополняется электровентилятором. В нижней части выпускного бачка расположена сливная пробка.

Система охлаждения дополняется радиатором печки, который интегрирован в СОД и используется для нагревания воздуха в салоне, так как через него тоже проходит горячий антифриз. Контроллер следит за температурой охлаждающей жидкости с помощью датчика, который устанавливается в головку блока цилиндров и передает показания на панель приборов. Для передачи сигнала на контроллер используется датчик, установленный на патрубке выпуска, возле термостата.

Отличия модификации с кондиционером

Некоторые комплектации Лады Калины дополняются кондиционером, который является частью климатической установки и используется для охлаждения воздуха в салоне. Устройство не может работать, если температура на улице ниже 5 градусов, двигатель не запущен или когда включен вентилятор печки. Компрессор кондиционера работает от привода двигателя, и это главный минус установки.

Не работает печка на Ладе Калине. Причины

Любая поездка зимой — испытание для водителя. Лед и снежные заносы заставляют внимательно относиться к вождению. Человек за рулем должен чувствовать себя комфортно, чтобы не отвлекаться от дороги. Но что если за бортом -20, а вы обнаружили, что печка не греет или даже совсем отказывается работать? Ведь без нее зимой не обойтись — с заиндевевшими стеклами и дрожащими от холода руками далеко не уедешь. Выход один — искать неисправность и устранить ее, самостоятельно или с помощью специалистов. Сегодня мы расскажем, почему может не работать печка на «Ладе Калина» и как это исправить.

Почему не работает печка на Ладе Калина

Итак, почему нормально работала система отопления вдруг сломалась? Здесь может быть целый ряд причин — прямых и косвенных. Последние обусловлены неполадками в системе охлаждения или невнимательностью. Например:

Вы включили режим рециркуляции воздуха и забыли выключить его;
Или вентиляционные отверстия в багажном отсеке засорились.
Виновником плохой работы печи может оказаться салонный фильтр, который выработал свой ресурс и требует замены.

Прямые же причины связаны с неполадками элементов системы отопления: вышли из строя датчиком температуры или сгоревшим двигателем. Ниже мы рассмотрим основные проблемы подробнее.

Как отремонтировать печь на Калине

Начнем с системы охлаждения. Поскольку она и отопительная системы тесно связаны, многие ее проблемы влияют и на печь. Начать стоит с проверки уровня тосола. Его количество должно быть между отметками min и max на самом бачке. Если тосола слишком мало, то его следует немедленно долить.

После того, как вы добавите тосол (если это было необходимо), проследите несколько дней за его уровнем. Он уменьшается? Выходит, где происходит утечка. Для начала проверьте радиатор, а затем все другие элементы системы охлаждения. Дырявый радиатор придется запаивать или менять, утечки из-под прокладок устраняются их заменой. Также оцените, не подтекают ли патрубки и как затянуты соединительные хомуты.

Корнем всех зол может быть засорение в системе охлаждения или плохо работающий водяной насос. В обоих случаях тосол плохо циркулирует, что и вызывает неудовлетворительную работу печки.

Подложить вам свинью может и термостат заклинил. Проверить его работоспособность несложно — прогрейте двигатель до температуры срабатывания термостата и потрогайте верхний патрубок радиатора. В норме он должен быть горячим. Если это не так, термостат придется заменить.

Иногда в системе охлаждения возникают воздушные пробки. Вообще они должны исчезать самостоятельно, исходя через расширительный бачок, но в некоторых случаях этого не происходит.

Как же побороть воздух в системе? Для начала следует тщательно протянуть все хомуты.

Далее продиагностируйте крышку расширительного бачка, при необходимости замените ее (если клапан неисправен).

Осмотрите патрубки на предмет трещин и маленьких дырочек, если нужно, замените их на новые.

В некоторых случаях пропускать воздух может даже сальниках водяного насоса. Впрочем, в данном случае целесообразно потерпеть до замены ремня ГРМ, чтобы не снимать, а потом ставить кучу агрегатов по 2 раза.

Если с системой охлаждения все в порядке, проблемы нужно искать в системе отопления. Первый элемент, который стоит проверить — это датчик температуры. Он расположен за декоративной поверхностью плафона. Как нетрудно догадаться из названия, он фиксирует температуру в салоне. При этом проводится анализ полученных данных, и они сравниваются со значением, которое вы задали. Затем датчик подает команду на мотор-редуктор. Тот, в свою очередь, регулирует температуру подаваемого воздуха. Главный признак неисправности датчика — печка дует воздухом одинаковой температуры, а любые манипуляции с регулятором не приносят результата.

Если печь издает странные звуки или не работает вообще, скорее всего, возникли неполадки с ее моторчиком. Решение этой проблемы лучше доверить специалистам.

Как видите, дорогие читатели, некоторые неисправности печи легко устраняются своими руками, но есть и те, с которыми лучше отправиться на СТО. Однако перед этим неплохо будет локализовать причину неисправности. Вероятно, вы сможете справиться с ней сами, а даже если и нет, то сервисменам будет гораздо проще разобраться с поломкой, когда вы расскажете, что именно работает не так.

Замена радиаторной вставки на модели с кондиционером

На Лада Калина замена радиатора кондиционера

Последовательность действий следующая

Демонтировать бампер машины.
Слить антифриз в подготовленную заранее тару.
Отключить клеммы вентилятора радиатора.
Снять напорные патрубки и заглушить их для предотвращения попадания грязи.
Отжать пластиковые крепления системы охлаждения и снять радиатор кондиционера с машины.

Установка нового элемента производится в обратной последовательности.

Если потребуется установка нового элемента – пластиковые заглушки магистралей снимаются исключительно, непосредственно перед его монтажом на машину.

Как выбрать правильный радиатор отопителя

Перед тем, как выбрать радиатор печки, стоит знать, что они могут быть как алюминиевые, так и медно-латунные. Трудно однозначно расставить приоритеты в выборе по одному материалу, но особенности работы есть у каждого. Особенности эти диктуются свойствами материала. Медь имеет немного меньшую теплопроводность, чем алюминий, а поэтому прогревается медленнее. Нельзя сказать, что это плохо, поскольку тепловая инерция у такого радиатора достаточно велика. Это значит, что он может долго не остывать.

Алюминиевый радиатор — наоборот. Быстро прогревается, но так же быстро и остывает. Есть у него еще несколько минусов. Во-первых, алюминиевый радиатор неремонтопригоден. Раз потек — можно выбрасывать. Медный паяется довольно просто и сколько угодно раз. Только выбирать его нужно правильно, поскольку при продаже, особенно на авторынке, может попасться экземпляр после ремонта, с удаленными перегородками. Течь он не будет, но и тепла тоже не даст. Антифриз будет просто проходить сквозь такой радиатор, как сквозь трубу.

Также стоит обратить внимание на наличие пластиковых завихрителей жидкости. Их видно, если посмотреть в патрубок

Это спиралевидные пластиковые пластины, которые увеличивают на 25%!эффективность работы радиатора. Цена радиатора отопителя на Калину может составлять от 900 рублей за оригинал, а малоизвестные конторы могут предлагать свои радиаторы и за 600-800 рублей. Естественно, что лучше переплатить и купить оригинальный новый. Медь или алюминий — на усмотрение владельца.

Как выбрать правильный радиатор отопителя

Метод без снятия приборной панели

Замена радиатора печки на Лада Калина без снятия панели стала популярной благодаря быстроте и необходимости демонтировать минимальное количество узлов. Алгоритм имеет некоторые отличия от классического.

Сливаем ОЖ и убираем всё лишнее под капотом, откручиваем хомуты, которыми крепятся шланги на входе и выходе печки.
В салоне разбирать начинаем рулевую колонку – демонтируем защитный кожух, подрулевые переключатели, всю проводку к ним. Освобождаем доступ к рулевой колонке и педальному узлу.
Снимается рулевая колонка в месте крепления электроусилителя. Она держится на 4 болтах и отсоединяется от карданчика.
Из салона демонтируется педаль газа (3 болта), тросик газа отсоединяют. Педаль тормоза не мешает снятию радиатора, но если её снять, то работать будет намного удобнее.

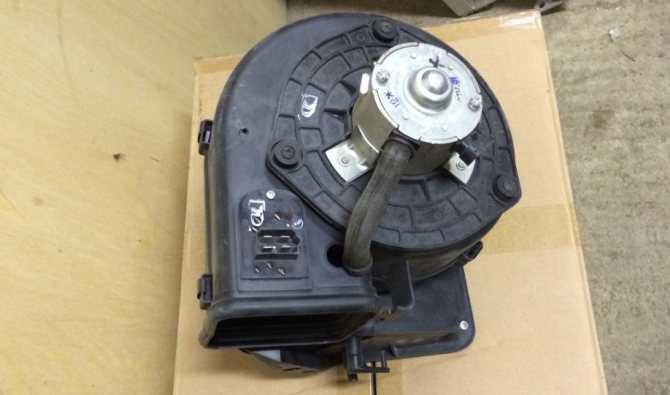

Доступ к боковой стенке отопителя теперь открыт и его можно вытащить. Для этого снимают декоративную крышку отопителя открутив 3 винта.
Становится понятно, что целиком радиатор в отверстие не пролезет. Для расширения отверстия следует воспользоваться ножовкой, лобзиком, небольшой болгаркой, чтобы пропилить корпус. Выпиливают одним целым куском. После замены печки его потребуется вклеить на место. Патрубки можно отрезать – они больше не пригодятся.
Вытаскиваем печку в направлении педального узла. В ней еще останется немного охлаждающей жидкости.
Новый радиатор примеряем по месту. Для удобства установки патрубки укорачивают на 1-2 см. Наклеиваем полоски против вибрации и уплотнитель по периметру.
Натягиваем шланги на штуцера, фиксируем их хомутами, печь плотно фиксируем в корпусе отопителя и закрываем декоративную крышку. На герметик или клей устанавливаем вырезанный кусок пластмассы.
Собираем остальные узлы в обратной последовательности, заливаем антифриз и проверяем работоспособность всей системы.

Преимущества этого способа очевидны: не требуется трудоёмкая разборка и отсоединение многочисленных разъемов. В передней панели не появятся сверчки после сборки, а в дальнейшем разборка и замена радиатора отопителя происходит намного проще. Эффективность работы печки от этого не снижается.

Видео: Лада Калина — замена радиатор печки (без снятия панели)

Как показывает опыт эксплуатации нового радиатора хватает на 3-5 лет эксплуатации, после чего неизбежно начинаются проблемы. Каким способом ремонтировать решает водитель. Наличия простейших навыков обслуживания автомобиля будет достаточно для самостоятельной замены в гараже. В противном случае стоит обратиться в сервис. «Калина» с кондиционером имеет более сложную климатическую установку с двумя радиаторами и замену отопителя салона производят с разборкой всей передней панели.

Главная →

Обслуживание и Ремонт →

Подготовительный процесс с предварительной разборкой

Для обеспечения возможности производить ремонтные работы по замене радиатора потребуется обзавестись инструментами такого характера:

слесарным набором, включающим в себя широкий ассортимент стандартных ключей;
ножовкой по металлу с возможностью выдвигания полотна;
емкостью в паре со шлангом для обеспечения слива антифриза;
силиконовым герметизирующим веществом или иным средством для склейки пластика;
ветошью.

Во время процедуры по замене отопителя в модели LADA Kalina рекомендуем также заменить патрубки его питания и обратного тока. На старых шлангах высока вероятность появления трещин, которые могут проявить себя неожиданно и негативно. Указанный подход избавит от необходимости повторной процедуры трудоемкого разбора с целью замены патрубков

Советуем обратить внимание на силиконовые изделия

Сборка

Возвращаем на свое место педаль тормоза. Сделать это будет мешать упор. так вот его надо вывести в сторону и это позволит вернуть педаль на ее законное место. Если упор отогнулся вперед, то после возвращения педали на ее место, выпрямите упор с помощью плоскогубцев .

Соединив педаль со штоком, не забудьте установить стопорную пластину .

Также не забудьте поставить, подключить и обязательно настроить датчик нажатия педали тормоза :

Не забудьте подключить и настроить датчик нажатия педали тормоза. Стоп-сигналы должны загораться уже при слабом нажатии на педаль.

Также, устанавливаем на место кронштейн педали газа и на него саму педаль. которую обязательно фиксируем на кронштейне стопорной пластиной .

Пожалуй, в салоне все, теперь переходим в моторный отсек. Не забудьте вернуть на место рулевую тягу и прикрутить на место тепловую защиту (если Вы ее откручивали):

Ставим на место воздушный фильтр. воздуховод. затем площадку под АКБ и сам аккумулятор .

Итак, все собрано, осталось залить антифриз и выгнать воздушную пробку из печки. Прежде, чем заливать тосол, убедитесь что все шланги надеты на свои места и все хомуты на них затянуты, включая шланг подогрева дроссельного узла .

Признаться, залив антифриз и проверив систему охлаждения, я по началу, был немного удручен, тем, что печка снова не греет. В отчаянии я прибавил газу и заметил, что на высоких оборотах воздух из печки идет гораздо горячее. Тогда до меня дошло: в системе воздушная пробка. Воздух скапливается в высшей точке (у меня это в шлангах) и не дает тосолу нормально циркулировать через печку.

Воздух из системы я выгонял так же, как делаю это уже лет 7. Достаточно просто поездить на высоких оборотах (3-4 тыс.об) и поток тосола сам разобьет воздушную пробку на пузырьки, а затем вынесет их в расширительный бачек. Следите за уровнем тосола и убедитесь, что пробка расширительного бачка хорошо запускает воздух внутрь. и тогда воздушная пробка Вам не страшна.

Вот, пожалуй, и все, уважаемые читатели! Искренне надеюсь, что эта статья поможет Вам заменить радиатор печки и у Вас больше не будет проблем с этим агрегатом. Желаю, чтобы в Вашей машине печка работала отлично, никогда не подтекала, и пусть, даже в сильный мороз, в Вашем авто будет тепло и уютно!

Штатный радиатор по реверсивной схеме поставил 5 декабря 2020. Езжу с ним почти месяц, на носу Новый год, печкой пока очень доволен ))

Проверка вентиляции и печки Лада Калина

Автовладельцы утверждают, что отопитель Калины обогревает гораздо лучше, чем предыдущие модели ВАЗ. Она иногда выходит со строя и требует ремонта. Сделайте полную диагностику системы, чтобы быть уверенными в работоспособности.

Заводим двигатель автомобиля.
Поверните левую ручку против часовой стрелки и поставьте в синюю зону.
Ставим переключатель скоростей вентилятора поочерёдно в каждое из 4 положений. Если не вращается вентилятор в одном из положений, то проверяем цепь питания устройства.
Переводим регулятор скорости на максимум.
Правой ручкой (управление заслонками) проверяем перенаправление потоков воздуха. Если замечаем, что изменения нет, то ремонтировать надо привод заслонок.
Прогрейте двигатель до 90°С. Поверните левую ручку в крайнее положение красной зоны.
Воздух, который выходит с панелей, должен дуть тёплый воздух.
Верните левую ручку в синюю зону. С сопел опять будет выходить холодный воздух.
Если температура воздушных потоков не изменяется от смены положения регулятора, то неисправно управление приводом центральной заслонки.

Понять, что повреждён отопитель салона Калина, схема которого несложная, автовладелец может не сразу. Постоянно доливаете антифриз в малых количествах, а ковролин в салоне сухой и нет запаха антифриза. Течь печки проявляется не сразу, а главное, что жидкость может испаряться. В радиатор на Калине нет выведенных патрубков в салон, которые могут протекать.

Как заменить радиатор: основные способы

Как мы уже упоминали выше, замена радиатора на машинах Лада Калина – это довольно сложная процедура, требующая разборки всей передней панели. Чтобы выполнить ее своими руками, вам потребуется подготовить инструменты – пассатижи, крестовидная отвертка, гаечный ключ, а также знание описанной ниже последовательности работ:

сливаем охлаждающую жидкость и отвинчиваем сперва саморезы, удерживающие радиатор, а затем – гайки, которыми крепится педаль газа;
извлекаем электронный блок управления двигателем;
отвинчиваем все саморезы, удерживающие торпеду. Лучше всего делать это, воспользовавшись инструкцией к автомобилю Лада Калина, чтобы не допустить совершенно ненужных ошибок;
снимаем панель. Здесь мы сделаем небольшое отступление и дадим полезную рекомендацию. Все крепежные элементы, которые удерживают торпеду, лучше аккуратно сложить в одном месте, запоминая их местоположение в конструкции авто. Иначе вы просто запутаетесь, потому что винтов, болтов и саморезов в модели Калина довольно много;
снимаем каркас уплотнителя, позволяющий добраться до радиатора и извлекаем сломанную деталь;
осуществляем установку нового устройства и собираем переднюю панель в обратном порядке. Следите за тем, чтобы не осталось «лишних» деталей или крепежных элементов.

Рекомендуем: Процесс замены водяной помпы на ВАЗ 2109 в гараже

Подготовительный этап перед заменой радиатора

При любом ремонте системы охлаждения силовой установки требуется слив хладагента. Если нужна замена радиатора охлаждения, то потребуется сливать жидкость в полном объеме.

Как снять радиатор, как поменять? Действуем так.

Располагаем Лада Калина посреди ровной площадки.
Взяв в «помощники» ключ размером на «10», демонтируем металлический протекционный лист, находящийся под поддоном мотора. Это необходимо для того, чтобы процесс слива антифриза производился непосредственно в емкость, а не по поверхности защиты картера.
К сливу жидкости следует приступать после охлаждения двигателя Лада Калина. Это избавит от риска получения ожогов рук.
Продолжаем процесс демонтажем корпуса воздушного фильтра.
Для обеспечения доступа к сливной пробке на блоке мотора требуется снять катушку узла зажигания. Для этого потребуется обесточить сеть снятием клемм с АКБ. Также необходимо извлечь высоковольтные провода. Крепеж катушки отвинчивается с помощью ключа с шестигранным профилем размером на «5».
Пробка на блоке выкручивается, если применить ключ на «13».
Не забываем предварительно под сливное отверстие подставить соответствующего размера емкость.
Дождавшись полного схода антифриза, перемещаем емкость к радиатору.
Отсоединяем нижний шланг и продолжаем сбор хладагента в ту же тару. Жидкость будет охотнее выходить из системы, если открыть пробку на расширительном бачке.
Завершив «сливное мероприятие», возвращаем на прежнее место пробку блока цилиндров, затянув ее потребным моментом.
Теперь с помощью подходящей отвертки снимаем и стягиваем хомут фиксации патрубка системы на штуцере блока подогрева дроссельного узла. Это необходимо для выпуска воздуха из контура во время заливки хладагента.

Замена радиатора охлаждения завершена.

Вариант второй: замена с полной разборкой торпедо

Следуя приведенной инструкции как снять старый радиатор, необходимо повторить вышеописанные первые четыре пункта этапы работы (за исключением демонтажа педали газа и рулевой колонки). Далее выполняем такие действия:

Полностью снимаем декоративные накладки панели приборов, на центральной консоли вынимаются магнитола и блок управления климат-контроля.
Демонтируем все воздуховоды и накладку перед лобовым стеклом, что откроет доступ к девяти болтам крепежа торпедо. Откручиваем болты и демонтируем панель.
Снимаем весь кожух печки, выкрутив его крепеж (из боковых ребер жесткости кузова). Снимаем старую печку, и устанавливаем новую.
Возвращаем на место все снятые элементы (в обратном порядке).

Новая Лада: Генератор на Гранту в Балашихе, стр. 2

Важный этап — снятие узла

Радиатор охлаждения и сопутствующие узлы откручиваются с помощью таких инструментов:

торцевой ключ на 10;
пассатижи с цилиндрическими тонкими концами;
отвертка крестообразная;
при ведении работ на Калине с кондиционером — набор внутренних торцевых ключей TOPEX (под «звездочку»).

Для демонтажа радиатора надо первым делом снять вентилятор охлаждения двигателя, предварительно отключив от него разъем электропитания. Вентилятор крепится к радиатору на 4 болтах. Болты откручиваются торцевым ключом на 10, после чего вентилятор вынимается через верх.

Следующий шаг — снятие с радиатора резиновых патрубков: верхнего, нижнего и идущего от расширительного бачка. Хомуты патрубков ослабляются пассатижами либо отверткой. Далее тем же ключом необходимо отвернуть 2 гайки крепления агрегата. Теперь охладитель можно наклонить в сторону двигателя и вытащить наружу.

Работая с Калиной, оборудованной кондиционером, вам придется столкнуться с дополнительным устройством охлаждения, прикрепленным к главному радиатору. Для их разъединения ключом под «звездочку» надо открутить 4 болта.

При снятии радиатора обратите внимание на нижние опорные подушки, они могут выниматься вместе с агрегатом или оставаться в кузовных отверстиях. Подушки лучше извлечь, чтобы изучить на предмет работоспособности

То же касается и резинометаллических втулок, установленных на корпусе охладителя. При необходимости эти детали тоже подлежат замене.

Неисправность радиатора можно локализовать, если заглушить его большие патрубки, погрузить в емкость с водой и через малый штуцер подавать воздух под давлением не выше 1 бар. Если мест прорыва воздуха много, то агрегат меняется на новый.

При наличии 1-2 небольших свищей попытайтесь договориться о ремонте на СТО, самостоятельно браться за это не стоит. Устройство алюминиевого радиатора таково, что неосторожными движениями легко навредить еще больше.

Новый охладитель устанавливается вместе с подушками на место и прикручивается гайками

Дальнейшая сборка производится в обратной последовательности, причем следует обратить внимание на состояние резиновых патрубков и хомутов. Возможно, их тоже лучше заменить

Основные неисправности детали

У радиатора чаще всего встречаются следующие причины неисправностей:

Засоренность каналов и сот, которая приводит к повышению давления, результатом этого является пробой трубки изнутри.
Течь. Потечь устройство может из-за воздушной пробки.
Износ. В течение эксплуатации изнашиваются патрубки.

Наиболее опасной поломкой является утечка, она может быть в одном или нескольких местах. Обнаружить течь можно путем визуального осмотра системы в целом и места соединений. Течь в медном радиаторе можно устранить путем пайки, алюминиевое изделие придется заменить.

Отопительный прибор из меди
