Схема включения вентилятора системы охлаждения двигателя ваз 2105

Инструмент для проведения ремонта

Итак, вы проверили всё, перебрали каждый предохранитель и уже дошли до реле, но проблема так и не решилась. Следовательно, вентилятор охлаждения двигателя не работает, нужно снимать и ремонтировать мотор устройства. Для этого нам потребуется наличие минимального набора инструмента. Берём торцевую головку на 10, такая есть практически у каждого в гараже, также потребуется удлинитель, средний или длинный.

Желательно иметь трещотку. Если таковой не имеется, можно взять обычный вороток. Помимо этого, подготовьте ветошь, так как это работа пыльная. Лучше, чтобы под рукой была плоская и крестовая отвёртка, а также набор ключей. Вот, в принципе, и всё, далее можно переходить непосредственно к демонтажу устройства. Кстати, прежде чем приступать к работе, желательно отключить массу АКБ, то есть «минус».

Двигатель нагрелся, а вентилятор не включается

Это, пожалуй, наиболее часто возникающая проблема. Об этом мы уже немного сказали в начале статьи, однако тут нужно разобраться более подробно. К примеру, вентилятор охлаждения двигателя «Калина» должен включаться при температуре 99 плюс-минус 2 градуса. Выключаться устройство должно при температуре 92 плюс-минус 2 градуса. Если этого не происходит, например, включается, но не выключается или наоборот, то нужно выполнить ремонт или замену термовыключателя.

Чтобы проверить, в этом ли дело, можно попробовать завести двигатель, дать ему нагреться до рабочей температуры, аккуратно выкрутить крышку расширительного бачка и засунуть туда термометр. Если отметка остановилась между 92 и 99 градусами, то должна включиться первая скорость, если на 99-105, то устройство должно работать на второй скорости. Если были замечены какие-либо отклонения, то, скорее всего, на резисторе сгорел предохранитель.

Система охлаждения двигателя ВАЗ-2104 и ВАЗ-2105

Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Вместимость системы 9,85 л, включая систему отопления салона кузова. Система охлаждения состоит из следующих элементов: насоса 36 охлаждающей жидкости, радиатора, расширительного бачка 8, трубопроводов и шлангов, вентилятора 19, рубашек охлаждения блока и головки блока цилиндров.

При работе двигателя жидкость, нагретая в рубашках охлаждения, поступает через выпускной патрубок 6 по шлангам 5 и 7 в радиатор или термостат в зависимости от положения клапанов термостата. Далее охлаждающая жидкость всасывается насосом 36 и подается вновь в рубашки охлаждения.

В системе охлаждения используется специальная жидкость ТОСОЛ А-40 — водный раствор антифриза Тосол-А (концентрированного этиленгликоля с антикоррозионными и антивспенивающими присадками плотностью 1,12-1,14 г/см 3 ). ТОСОЛ А-40 голубого цвета плотностью 1,078-1,085 г/см 3 , имеет температуру замерзания минус 40°С.

Проверка уровня охлаждающей жидкости осуществляется на холодном двигателе (при температуре плюс 15-20°С) по уровню жидкости в расширительном бачке 8, который должен быть на 3-4 мм выше метки «MIN».

Плотность жидкости проверяется ареометром при техническом обслуживании автомобиля. При повышении плотности жидкости и пониженном уровне доливается дистиллированная вода. При нормальной плотности доливается жидкость той марки, которая находится в системе охлаждения.

При пониженной плотности охлаждающей жидкости и необходимости эксплуатации автомобиля в холодное время года жидкость заменяется новой.

Для контроля температуры охлаждающей жидкости имеется датчик, установленный в головке цилиндров, и указатель на щитке приборов. При нормальном температурном режиме работы двигателя стрелка указателя стоит у начала красного поля шкалы в пределах 80-100°С. Переход стрелки в красную зону указывает на повышенный тепловой режим двигателя, который может быть вызван неполадками в системе охлаждения (ослабление ремня привода насоса, недостаточное количество охлаждающей жидкости или неисправности термостата), а также тяжелыми дорожными условиями.

Слив жидкости из системы осуществляется через сливные отверстия, закрываемые пробками: одна в левом углу нижнего бачка 33 радиатора, другая в блоке цилиндров слева по ходу движения автомобиля.

К системе охлаждения подключен отопитель салона автомобиля. Нагретая жидкость из головки цилиндров поступает по шлангу 4 через кран радиатора отопителя, а по шлангу 3 и трубке 1 отсасывается насосом 36.

Насос охлаждающей жидкости центробежного типа, приводится в действие от шкива коленчатого вала клиновым ремнем привода генератора.

Насос крепится к блоку цилиндров с правой стороны через уплотнительную прокладку болтами с моментом затяжки 22-27 Н·м (2,2-2,7 кгс·м).

Корпус 30 и крышка 25 насоса отлиты из алюминиевого сплава. В крышке в подшипнике 24, который стопорится винтом 28, установлен валик 27. Подшипник 24 двухрядный, неразборный, без внутренней обоймы. Подшипник заполнен смазкой при сборке и в дальнейшем не смазывается.

На валик 27 с одной стороны напрессована крыльчатка 31, а с другой — ступица 26 шкива привода насоса. Торец крыльчатки, соприкасающийся с уплотнительным кольцом, закален токами высокой частоты на глубину 3 мм. Уплотнительное кольцо прижимается к крыльчатке пружиной через резиновую манжету 29.

Сальник неразборный, состоит из наружной латунной обоймы 23, резиновой манжеты и пружины. Сальник запрессован в крышку 25 насоса.

Корпус насоса имеет приемный патрубок 32 и окно 22 в сторону блока цилиндров для подачи насосом охлаждающей жидкости.

При нормальном натяжении клинового ремня привода насоса прогиб ремня под усилием 100 Н (10 кгс) должен быть в пределах 10-15 мм.

Как поменять печку ВАЗ 2107

Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:

• крестовая и плоская отвёртки;
• набор рожковых и торцевых ключей.

Для замены печки потребуется набор ключей и отвёрток

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

1. Снимаем минусовую клемму с АКБ.
2. В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.
3. Откручиваем саморезы и снимаем резиновый уплотнитель.
4. Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.
5. Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.
6. Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.
7. Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).
8. Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.
9. Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).
10. После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.
11. Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.
12. Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.
13. Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
14. Извлекаем оставшуюся часть печки.

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Установка новой печки

Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.

При установке нового радиатора рекомендуется заменить резиновые уплотнители

Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.

Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.

Как снять и заменить моторчик печки на ВАЗ-2107, 2105 и 2104

Итак, дорогие друзья, сегодня мы вам расскажем доступным языком как на ВАЗ-2107 добраться к моторчику печки, дабы заменить его или отремонтировать в зависимости от того, что вынудило вас его достать. Сражу отметим, что если моторчик печки на вашей семерке начал верещать на холодную, ну или визжать, то дальше это будет только усугубляться, моторчики с завода стоят втулочные, смазка ни к чему не приведет, ненадолго может и вернет вам тишину, но совсем ненадолго, так что в таком случае только замена. И в идеале замена на подшипниковый моторчик печки — уж он то точно верещать не будет. Итак, для начала нам нужно будет снять бороду на нашей семерке. Предварительно снимаем ручку переключения передач, она нам будет мешать и магнитолу вынимаем из шахты и отсоединяем разъемы. Тут у каждого индивидуально, у кого-то может и магнитолы нет.

Для начала открутим полку, тут все просто, действие в трех фото:

Для дальнейшего снятия бороды нам нужно снять панель с часами и прикуривателем, поддеваем ее с правой или левой стороны плоской отверткой и выведя из защелок тянем на себя:

Затем, отсоединяем провода от часов, прикуривателя, (для удобства сборки я бы посоветовал их пометить), убираем панельку в сторону и получаем доступ к двум гайкам, тут удобно будет воспользоваться торцовым ключиком на 10

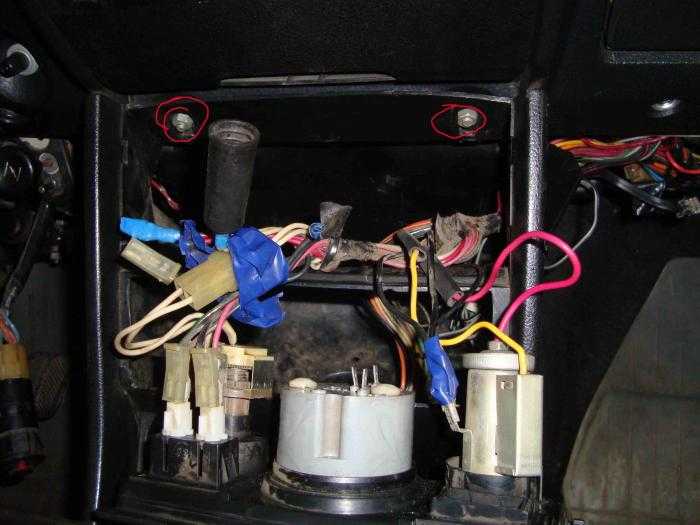

Откручиваем гайки, не теряем шайбы, смотрим вниз, где кнопки. Там в торону, которая смотрит на задних пассажиров есть декоративная заглушка, поддеваем ее отверткой, и под ней видим два шурупа вкрученных в тонель:

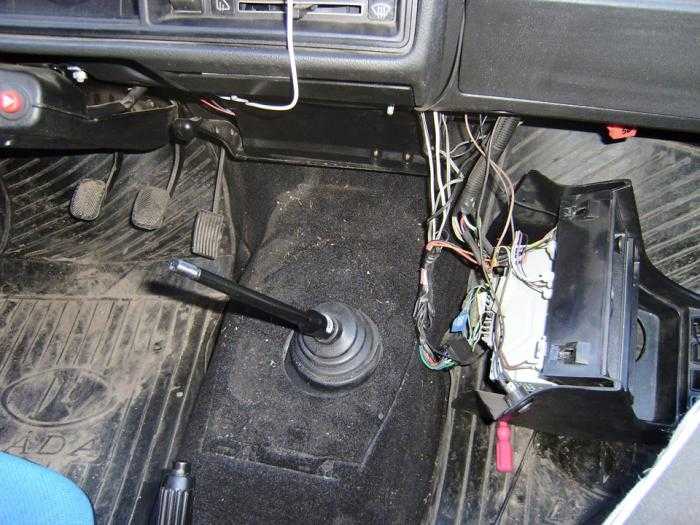

Откручиваем их, отсоединяем колодки от кнопок, панель больше ничего не держит. Отодвигаем ее в сторону и получаем доступ к корпусу печки:

Теперь, отсоединяем боковые воздуховводы, аккуратно выводим их из защелок плоской отверткой (на фото видно как они защелкиваются):

Нас интересует нижняя и средняя части корпуса печки 2107, что бы их снять нужно подобраться к металлическим защелкам, их всего четыре — по две с каждой стороны, вот они:

Руками их может быть отщелкивать проблематично, рекомендуем воспользоваться отверткой, вот как на этой картинке:

После того как защелки сняты (при снятии будьте внимательны, могут «выстрелить» и улететь в неизвестном направлении), нижняя часть корпуса печки спокойно вынимается руками на себя:

Вот мы и видим наш моторчик. Сам моторчик держится в нижней части корпуса тоже на металлических двух защелках, отщелкиваем их, отсоединяем клеммы

и извлекаем наш моторчик из корпуса печки:

Вот собственно и все, сборка осуществляется в обратной последовательности, на все про все времени потрачено около 40 минут. По аналогии замена моторчика печки производится на ВАЗ-2105 и ВАЗ-2104, отличие лишь в самой бороде и ее креплениях. Чуть позже мы вам расскажем о нюансах замены моторчика печки в этих и других ВАЗовских моделях. Удачи вам на дорогах и пусть машина не ломается. Будем рады вас видеть в нашем клубе ВАЗ классики на форуме.

Причины замены

Замена мотора печки ВАЗ-2107 происходит по нескольким причинам. Рассмотрим самые распространённые случаи, когда нужен новый вентилятор отопителя ВАЗ-2107.

1. Ужасный звук с характерным визгом. Если такой визг появился при разогреве машины, лучше не смазывать мотор, как делают многие, а заменить вентилятор отопителя ВАЗ-2107.
2. Не идёт воздух и не прогревается салон — ничего не остаётся, как снять и поменять моторчик печки на ВАЗ-2107.
3. Поток воздуха очень слабый.
4. Салон прогревается крайне медленно.

Помните, что хорошо работающую систему будет почти не слышно, так как утеплитель и другие материалы в идеале заглушают звук очень хорошо. Однако, если что-то сломалось, вы запросто сможете это починить.

В редких случаях у владельцев ВАЗ 2107 возникает необходимость заменить вентилятор печки. В отличие от других моделей, ВАЗ 2107 имеет более разветвленную систему обдува, следовательно, замена двигателя вентилятора несколько усложнена. Но не стоит отчаиваться, усложнена не означает невозможна. Просто замена потребует сделать несколько дополнительных телодвижений, только и всего.

Выполнение этой задачи потребует минимума инструментов и приспособлений:

• Ключ на 7;
• Ключ на 10;
• Плоская отвертка;
• Крестообразная отвертка;
• Круглогубцы.

Для начала работы необходимо снятие панели приборов ВАЗ 2107. Без этого получить доступ к корпусу вентилятора отопителя не представляется возможным. Далее, последует снятие полки и вещевого ящика. Подготовительные мероприятия выполнены, можно переходить к выполнению основной задачи.

При помощи ключа на 7 отпускаем кожух тросика управления воздушными заслонками печки, снимаем петлю тросика с рычага.

Ключом на 10 откручиваем гайку крепления корпуса отопителя, правый и левый воздуховоды. Плоской отверткой очень аккуратно извлекаем оба воздуховода из корпуса печки.

В случае повреждения одного из элементов системы обдува, следует их сразу же отремонтировать или поменять. Той же отверткой следует снять защелки, которые удерживают вентилятор на радиаторе печки.

Теперь можно извлечь вентилятор из корпуса отопителя, предварительно отсоединив клеммы проводов от резистора. Чтобы заменить двигатель, необходимо предварительно снять крыльчатку. Для этого круглогубцами снимаем стопорное кольцо и регулировочные шайбы. Крыльчатка теперь держится на валу только за счет плотной посадки. Аккуратно снимаем ее, стараясь не повредить лопасти, ведь замена крыльчатки не планировалась.

Плоской отверткой или круглогубцами выполняется снятие пружинных пластин, удерживающих вентилятор в корпусе.

Можно вынимать его, предварительно продев провода питания через отверстия. Обычно при неисправном двигателе вентилятора просто выполняется замена на новый.

В редких случаях может возникнуть необходимость в его разборке, например, для чистки коллектора, смазки высохших подшипников.

Установка нового двигателя производится в обратной последовательности, как и сборка вентилятора, корпуса отопителя, системы воздуховодов. Перед установкой вентилятора, рекомендуется проверить его работоспособность путем подключения его напрямую к бортовой сети ВАЗ 2107. Это поможет избежать лишне работы на тот случай, если в схеме подключения была допущена ошибка или вам достался бракованный (нерабочий) вентилятор.

В разобранном состоянии открывается доступ к радиатору отопителя и крану ВАЗ 2107. Следует воспользоваться случаем и выполнить их осмотр и диагностику на предмет отсутствия повреждений, нарушения герметичности, признаков возможного выхода крана со строя. Это поможет избежать лишней работы, такой, как снятие панели приборов, разборка и сборка корпуса печки и т.д. В случае обнаружения проблем с радиатором или краном, выполняется и их замена тоже.

Принудительное включение вентилятора

Некоторые владельцы «классики», в том числе и ВАЗ 2107 устанавливают в свои автомобили кнопку принудительного включения вентилятора. Она позволяет запускать электродвигатель устройства независимо от температуры хладагента. С учётом того, что конструкция системы охлаждения «семёрки» далека от идеальной, этот вариант когда-нибудь может сильно выручить. Пригодится он и тем водителям, которые часто перемещаются по просёлочным дорогам или вынуждены стоять в пробках.

Принудительное включение вентилятора уместно лишь на карбюраторных автомобилях. В машинах с инжекторными двигателями лучше полагаться на электронный блок управления и не вносить в его работу никаких изменений.

Видео: принудительное включение вентилятора

Самый простой способ заставить вентилятор включаться по желанию водителя — это вывести два провода от контактов датчика температуры в салон и подсоединить их к обычной кнопке на два положения. Для реализации этой идеи понадобятся только провода, кнопка и изолента или термоусадочная изоляция.

Если же вы хотите «разгрузить» кнопку от лишних нагрузок, можно установить в цепь реле по приведённой ниже схеме.

Реле позволяет «разгрузить» кнопку включения вентилятора

В принципе, ничего сложного ни в конструкции самого вентилятора, ни в цепи его подключения нет. Так что в случае возникновения любой поломки можете смело приступать к самостоятельному ремонту.

Замена радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2106, ВАЗ-2107

Автомобилисты о радиаторе печки (отопителя), зачастую вспоминают только при наступлении осеннее — зимнего периода. Нет, бывают случаи, когда о нем вспоминают раньше. Например, неожиданное появление тосола или воды (в зависимости оттого, что залито в систему охлаждения) под ногами водителя или переднего пассажира. Причина этого явления течь в системе отопления автомобиля. Но, чаще всего, водитель узнает о неисправности радиатора печки, только при наступлении холодов. Когда хочется тепла и комфорта в салоне автомобиля. Тянешь ручку переключателя печки в сторону «тепла», включаешь вентилятор и тут, вдруг вместо теплого потока воздуха из воздуховодов получаешь поток прохладного воздуха или другой вариант – образование лужи тосола в салоне авто. И как следствие, испорченное настроение и прохладная, дискомфортная обстановка в салоне автомобиля.

Но, все можно исправить (для любого автомобиля) и довольно за короткий промежуток времени (это сказано о ВАЗ-2101 и ВАЗ-2102). В принципе замена радиатора печки и других устранений неисправностей системы отопления на других моделях «Жигулей» — ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 – несильно отличается, немного больше возни с панелью радиоприемника (баром), но в данной статье будет описан процесс ремонта системы отопления и замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102.

Причины неисправности системы отопления:

1. Причиной течи тосола в салоне автомобиля, может быть проржавевший радиатор печки или металлический патрубок, кран печки. Точную причину можно установить при визуальном осмотре. Если вся «беда» кроется, например, в кране печки или патрубке, то их можно заменить, не разбирая кожух радиатора и панели «Бара». Если же, виновником утечки охлаждающей жидкости является сам радиатор, то здесь два варианта решения проблемы. Первый, если у Вас установлен медный радиатор (старого образца), его можно отремонтировать – почистить, запаять, залудить и т.д. Главное найти мастера — радиаторщика. Второй вариант, у Вас установлен алюминиевые радиатор печки. Здесь все проще, его лучше заменить новым, ремонту он не подлежит.
2. При включении отопителя из воздуховодов продолжает дуть холодный воздух. Причина – нарушение циркуляции охлаждающей жидкости в системе автомобиля, по вине неработающего крана отопителя (он постоянно закрыт) или «забит» сам радиатор. Если заклинило кран – его следует заменить, а вот выбрать правильное решение в отношении радиатора нам поможет пункт «1» этой статьи (смотрим выше).

Как легко и быстро заменить радиатор отопителя ( печку ) на ВАЗ классика 2105.

How to quickly and easily replace the heater core ( the stove ) in a classic VAZ 2105

. В этом ролике показано как легко и быстро …

Ваз 2107 Замена радиатора печки!

Ваз

2107 Заменарадиатора печки ! На этом видео я покажу как поменятьрадиатор печки на автомобилеВаз 2107…

С причинами разобрались. Теперь о главном – как поменять радиатор печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107?

Необходимый для этого инструмент – пара отверток (крестовая и обычная), торцевые и рожковые ключи на «7», «8», «10». Также необходимо купить резиновые прокладки (три штуки), литр охлаждающей жидкости, силиконовый герметик.

Установка

Новый электропривод монтируется в обратном порядке. Не забудьте перед установкой обязательно проверить работоспособность купленного узла. Это позволит избежать лишних действий по повторной разборке отопителя. Проверить, функционирует ли двигатель нетр

удно, достаточно подключить его к установленному на машине аккумулятору напрямую.

Производя замену вентилятора, имеет смысл также осмотреть и другие элементы системы обогрева вашей «семерки». Убедитесь, что:

• повреждений на них нет;
• герметичность не нарушена.

Особое внимание уделите кранику отопителя и радиатору. Своевременное обнаружение проблем позволит устранить их с минимальным расходом денег и времени.

Лучше с процессом познакомиться позволит это видео:

Лучше с процессом познакомиться позволит это видео:

Детали электродвигателя и схема включения отопителя ВАЗ 2107

1 — аккумуляторная батарея; 2 — генератор; 3 — выключатель зажигания; 4 — блок предохранителей; 5 — переключатель отопителя; 6 — добавочный резистор; 7 — электродвигатель вентилятора отопителя

Наиболее легко проводиться замена электродвигателя в автомобилях Ваз 2101, 2103, 2106. В автомобиле ВАЗ 2107 это всегда связано с небольшими сложностями, так как он имеет более разветвленную систему вентиляции, размещение кнопок и др. Именно поэтому хотелось бы рассмотреть как проводится замена вентилятора печки именно на этой этой марке автомобиля.

Итак, как проводится замена вентилятора печки Ваз 2107:

1. В первую очередь, следует перевести рычаг (нижний) в крайнее правое положение, это делается для того, что бы заслонки боковых воздуховодов закрылись. 2. Снимаем панель приборов. 3. Потом перемещаемся на противоположную сторону и снимаем корпус бардачка и полочку для вещей. 4. Намечаем провода и снимаем бороду, аккуратно, не дергая, запоминаем что и где расположено. 5. Ключом на 7, ослабляем крепление троса и отсоединяем тягу.

6. Снимаем наконечник троса привода заслонки

7. Ключом на 10, отворачиваем гайку, которая крепит кожух радиатора печки. Она расположена за центральным воздуховодом.

8. Снимаем провод массы со шпильки

9. Потом следует отвернуть крепеж правого воздуховода. 10. Аналогично поступаем и с левым воздуховодом.

11. Достаем боковые воздуховоды с корпуса отопителя при помощи отвертки.

12. Снять весь кожух в собранном виде.

13. Извлекаем вентилятор из корпуса, пропуская провода внутрь, проводим отключение клеммы от резистора

14

Снимаем крыльчатку, обращая внимание на регулировочные шайбы

15. Отсоединяем пружинные скобы, вынимаем электродвигатель отопителя печки.

Сборка проводится в обратном порядке.

Примечания по замене вентилятора: -Самому разбирать электродвигатель следует лишь для проверки и очистки коллектора. -Если печка разобрана, можно заодно осмотреть остальные части отопителя салона. -Для того чтобы радиатор давал больше тепла — его следует промыть. Это можно сделать напором воды из шланга, подсоединенного к подводной или отводной трубке радиатора.

Заключение

Подведем итоги. Мы разобрались, как починить вентилятор охлаждения двигателя. Если сделать самостоятельно это не получается, то нужно ехать в сервис, однако удовольствие это не из дешёвых, и с вас могут взять 5000-10000 рублей. Безусловно, если хотя бы один раз в несколько лет смазывать трущиеся поверхности, очищать от грязи лопасти, а также менять предохранители, то многих проблем можно избежать. Тем не менее никто не застрахован от поломки, но теперь вы знаете, как большинство неисправностей устраняется, тем более что ремонт вентилятора охлаждения двигателя — это не так уж и сложно. Нужно лишь приложить немного усилий, иметь необходимый инструмент и новые запчасти. Если выполнять все своими руками, то можно сэкономить до 60-80% средств.
