Ремонт, регулировка и замена замка двери ваз 2107

Как открыть багажник ВАЗ 2107 без ключа?

Наверное, с каждым автовладельцем могут происходить неприятные ситуации. Например, потерялись или сломались ключи. При этом нужно получить доступ к багажному отделению. Сегодня существует несколько способов открывания багажника. Далее более подробно рассмотрим, как открыть багажник 2107 без ключа?

— Если есть можно зайти в салон авто, то багажное отделение стоит попробовать открыть изнутри. Сначала нужно демонтировать спинку заднего дивана. После этого нужно снять фанеру, которая закрывает доступ к отделению. Далее должно образоваться свободное пространство, чтобы можно было просунуть руку внутрь багажника. Если ключи остались в багажнике, то их можно подцепить крючком. Для этого нужно использовать фонарик.

— Если не удалось вытянуть предыдущим способом ключи из багажника, то нужно попробовать открутить две гайки, крепящие замок. Для этого нужно взять головку на 10 мм и прикрепить ее к удлинительному штоку. Так можно открутить две гайки. После этого рекомендуется нажать на замок снаружи и вдавить его внутрь. Замок должен просто провалиться в багажник и после этого дверь можно спокойно открыть. При этом придется приложить немало усилий, чтобы открутить гайки на расстоянии.

Чтобы дать ответ на вопрос: как открыть багажник ВАЗ 2107 без ключа нужно попробовать еще один способ.

— Рекомендуется немного выше номерного знака сильно ударить кулаком. После удара язычок замка должен отскочить и тем самым открыть багажник.

— Иногда удается обычной проволокой или пилкой для ногтей открыть замок ВАЗ 2107.

— По периметру крышки багажника есть уплотнитель, который можно попробовать отодвинуть с помощью шила. После этого стоит попробовать нащупать язычок замка тем же шилом.

— Можно попробовать подвигать крышку багажника в горизонтальной плоскости. Некоторым удается таким методом открыть багажник.

— Также всегда можно обратиться к специалистам, которые за секунду выполнят все поставленные задачи.

— К радикальному методу относится отвертка, которая просто вбивается в замок. После этого пассатижами прокручивается отвертка до появления хруста. Обычно после такого метода нужно менять замок. Поэтому лучше все же обратиться к специалистам.

Как снять замок

Механический замок на двери на ВАЗ 2110 имеет сложную конструкцию. Если у водителя нет опыта ремонта, то рекомендуется поменять запчасть на новую. Перед заменой элемент необходимо демонтировать с авто. Для этого снимают обшивку. Процесс демонтажа дверной карты по этапам:

Открыть дверку, открутить три самореза крепления нижнего ее кармана.
Нижнюю часть чуть сместить назад, сдвинуть вниз, извлечь из пазов обшивки.
Тонкой отверткой поддеть накладку на ручке закрывания и вынуть ее.
Выкрутить два самореза, находящиеся под накладкой.
Снять ручку, слегка повернув вверх и выведя из зацепа с рукояткой открытия двери.
Выкрутить шпингалет блокировки.
Отверткой отщелкнуть пластиковые клипсы по периметру обшивки и снять ее.
После снятия обшивки необходимо приступить к демонтажу деталей запирающего механизма.
Отсоединить от рычага замка тягу наружной ручки.
Вытащить тягу личинки от рычага замка.
Отсоединить тягу внутренней ручки, предварительно сняв ее.
Открутить два винта, которые крепят замок, вытащить запорный механизм.
Демонтировать внутренний замок. Он должен быть демонтирован вместе с тягой блокировки и тягой внутренней ручки.
Снять тяговой блокиратор замка с рычага, предварительно сняв с него пластмассовый фиксатор.
Отверткой поддеть, снять стопорную скобу.
Отсоединить тяговой кабель наружной ручки от рычага и полностью снять замок.

После ремонта или замены замка дверная карта устанавливается в обратном порядке. Мастера рекомендуют заранее купить набор пластмассовых клипс. Для ВАЗ 2110 цена одного крепления составляет от 3 руб. Защелка относится к ширпотребу, выливается формовочным способом из прочной пластмассы, но часто ломается при установке.

Установка бесшумных замков или замков ВАЗ 2108 на ВАЗ 2107

Для замены замков понадобятся:

дверные замки ВАЗ 2108;
длинные болты крепления для замков;
болт (стержень, устанавливаемый на стойку) от ВАЗ 2108;
дрель;
круглый напильник;
сверло на 10;
пассатижи;
отвертка;
комплект ключей.

Чтобы заменить замок, нужно проделать такие операции:

Открутить болты крепления дверной ручки.
Отщелкнуть крепление ручки стеклоподъемника.
Демонтировать ручку стеклоподъемника.
Отщелкнуть и снять дверную обшивку.
Демонтировать старый замок.
Снять фиксирующий элемент со стойки.
Рассверлить нижнее отверстие крепления замка.
Приложить замок ВАЗ 2108 и разметить место отверстия верхней втулки замка.
Круглым напильником расточить отверстие в двери под размер устанавливаемого замка.
Установить внутреннюю часть замка.
Прикрутить внешнюю часть замка.
Проверить, закрывается ли дверь.
При необходимости отрегулировать положение замка.
Пассатижами подогнуть старые тяги замка так, чтоб они подходили к новому.
Развернуть крепления тяги на “личинке” замка на 180 градусов.
Подогнуть и установить остальные тяги.
Проверить работоспособность замка и тяг.
Отметить положение болта на стойке.
Просверлить отверстие под болт и нарезать резьбу на 10.
Закрутит болт в стойку.
Установить обшивку.
Прикрутить дверную ручку.
Защелкнуть ручку стеклоподъемника.

Ремонт замка

Сам запирающий механизм 2107 предельно прост, потому отказывает очень редко. В основном проблемы возникают с личинкой. Ее приходится менять, когда ключ теряется или ломается, к тому же и сама она со временем может выйти из строя.

Чтобы установить на багажник ВАЗ-2107 новый замок, подготовьте следующие инструменты:

торцевой ключ на 10 миллиметров;
монтажка (нужна для последующей регулировки).

Также запаситесь силиконовой смазкой и собственно замком или исправным элементом для замены того, что вышел из строя.

Прежде всего, откройте крышку. Далее необходимо сделать следующее:

обвести механизм замка линией (так не придется регулировать новый);
отвернуть две гайки, фиксирующие механизм;
вытащить замок;
закрыть багажник;
личинку протолкнуть внутрь.

Затем устанавливается новое устройство, регулируется монтажкой и проверяется на работоспособность.

Структура и назначение замка зажигания

Выключатель (замок) зажигания на всех моделях «классики», в том числе и на «шестерке», абсолютно аналогичен по своему устройству и конструкции. Рассмотрим его устройство и принцип работы.

Устройство выключателя (замка) зажигания:

Запорный стержень
Корпус
Валик
Контактный диск
Контактная втулка
Колодка
Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания.

В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Замок зажигания, как и все запчасти, со временем требует ремонта или замены. И с этим вполне сможет справиться любой автолюбитель, обладая минимальным запасом необходимых знаний.

Как открыть багажник

демонтируйте спинку заднего сидения и стенку из фанеры, располагающуюся за ним;
демонтируйте две гайки на 10, которые крепят замок багажного отсека;
выйдите из машины или попросите помощника нажать на замок снаружи;
откройте багажный отсек.

Самое сложное в описанном способе – открутить гайки на расстоянии. Поэтому некоторые автолюбители дают иные советы. Например, открыть багажник поможет удар кулаком чуть повыше номерного знака. Если вы достаточно ловки, то попытаться взломать замок можно металлической шпилькой, проволокой, узкой линейкой или острой пилкой для ногтей. Еще один способ – использовать шило, чтобы отогнуть язычок замка. Для этого вам потребуется отогнуть уплотнитель, который идет по периметру крышки багажного отсека.

Если вы все равно будете менять замок на багажном отсеке, то можно использовать радикальный метод. Просто вбейте отвертку в замок и проверните до хруста. Для этого вам лучше всего взять пассатижи.

Порядок снятия наружной ручки двери на ВАЗ 2106

Первым делом проделайте следующую процедуру: Снятие обшивки с передней двери.

Затем нам понадобится головка с удлинителем. Ручка крепится изнутри двумя гайками. Сначала откручиваем левую ее сторону:

Вторая гайка находится в более труднодоступном месте, так что сначала придется освободить доступ к ней. Для этого нужно открутить три болта крепления замка двери, как показано на фото ниже:

Теперь изнутри немного отводим в сторону механизм замка, чтобы можно было накинуть головку на вторую гайку крепления дверной ручки:

После чего с обратной (наружной) стороны ручка освободится, но еще будет держаться на тяге, которая крепится к личинке замка.

Чтобы отсоединить ручку двери, необходимо потянуть со средним усилием до трех пор, пока тяга не соскочит с крючка личинки:

Вот и все сделано, теперь ручка отсоединена от двери ВАЗ 2106 и готова к замене.

Установка новой производится в обратной последовательности. Цена новой такой детали составляет 170 рублей в среднем по всем магазинам автозапчастей.

Снятие старых замков

Чтобы снять старый замок, необходимо открутить пять болтов, находящихся в торце двери. Они удерживают сам замок и направляющую стеклоподъемника. После этого снимаем их, освободив запорный механизм от защелок тяг привода замка. Пластиковые крепления тяг и толкателей можно отщелкнуть с помощью плоской отвертки

Воздействие на них нужно проводить с особой осторожностью, чтобы не повредить их. Последний этап перед установкой – это снятие наружной открывающей ручки

Она снимается путем откручивания двух гаек, удерживающих ее с внутренней стороны двери. Открутить их удобней с помощью торцевого ключа. После этого ручку можно свободно достать с наружной стороны. Теперь все готово к установке новых замков.

Монтаж противоугонной системы и компонентов

Монтаж противоугонной системы занимает немало времени, но оно того стоит. Противоугонная система на ваз 2107, 2106, 2105 устанавливается под передней панелью или под шумоизоляцией моторного отсека. В первом случае переднюю панель необходимо снимать, но, не смотря на это, такой способ считается более обдуманным, поскольку блоки сигнализации располагаются надежнее.

В первую очередь можно установить светодиод, закрепив его на передней панели у лобового стекла. Если вы монтируете сигнализацию на ваз 2107, 2106, 2105, соответственно блок может располагаться слева, справа или по центру. С помощью тестера найдите проводку центрального замка, кнопки открывания дверей, зажигания. Если центральный замок отсутствует, необходимо установить электропривод под дверной обшивкой, который подключить к основному блоку сигнализации.

Можно установить электропривод на все двери с помощью поворотников и проводов с концевиками. Сирену монтируем под капот таким образом, чтобы она была незаметной и труднодоступной. Ее нужно закрепить при помощи шуруповерта закрепить так, чтобы грязь, вода и пыль не попадала в рупор. Чтобы избежать поломок, следует хорошо крепить все детали автосигнализации и изолировать места соединений. Чтобы снизить вероятность угона вашей машины, нужно произвести блокировку двигателя, бензонасоса, стартера и зажигания.

Самостоятельная замена замка зажигания ВАЗ 2108

Для данной работы нужно использовать специальные болты с отрывными головками, не рекомендую использовать вместо них — двадцатимиллиметровые М6, поскольку в таком случае снять ваш замок зажигания будет проще не только вам, но и угонщикам.
Используя зубило, нужно открутить или сбить болты.

Перед заменой замка поверните ключ в положение «I», чтобы защелка-фиксатор, которая блокирует механизм рулевого вала, могла войти в корпус замка.
Теперь, когда ничего не мешает, можете начинать установку нового замка зажигания.
Установите его на рулевой колонке, закрепите скобой, затем затяните конструкцию новыми крепежными болтами.
После установки не забудьте убедиться в правильности работы блокировочного механизма рулевого вала, если механизм не срабатывает, после полного оборота руля — нужно отрегулировать положение замка зажигания на рулевой колонке.
По завершению регулировки положения и проверки работоспособности механизма блокировки, затяните болты до полного отрыва головок, для этого используйте накидной ключ на “10”.

Запустите мотор, убедитесь в правильности работы и отсутствии проблем с запуском, если все в порядке делаем вывод: замена замка зажигания ВАЗ 2108 своими руками поведена успешно!

Разборка и сборка задних дверей ВАЗ 2101, 2102

Операции по разборке и сборке задних и передних дверей аналогичны, за исключением следующего:

для снятия неподвижного стекла сначала снимите направляющие желобки опускного стекла, освободите его от троса и опустите вниз;
опускное стекло вынимайте вверх после снятия неподвижного стекла.

Регулировка положения дверей

1. Ударной отверткой ослабьте винты крепления петель.

2. Установите одинаковые зазоры; величину смещения легко определить по положению петель относительно намеченной линии контура.

3. Затяните винты крепления петель.

Регулировка замков дверей

Перед регулировкой замка рекомендуется очертить контур фиксатора на стойке кузова.

1. Если дверь закрывается слишком туго, ослабьте болты крепления фиксатора, сместите его наружу и затяните болты. Если дверь закрывается слабо – фиксатор смещайте внутрь. При этом не должно быть выступания или западания двери относительно кузова.

2. Если дверь при закрывании опускается – фиксатор поднимите. Если дверь при закрывании приподнимается (провисание в открытом положении) – фиксатор опустите.

3. Если дверь плохо отпирается внутренней ручкой, то регулируется положение внутренней ручки привода замка. Для этого ослабьте винты, крепящие кронштейн ручки, и ручку вместе с кронштейном передвиньте в нужное положение. Затем винты затяните.

Регулировка стеклоподъемника

1. Для регулировки снимите обивку двери и опустите стекло вниз. Ослабьте винты 3 прижимной пластины троса 4. Затем опустите стекло до упора в резиновый буфер 2, поверните ось ручки стеклоподъемника в направлении опускания стекол до предела, а затем на пол-оборота в обратном направлении (1 – обойма).

2. При таком положении стекла и троса закрепите трос в обойме стекла; этим обеспечивается точное перемещение стекла из нижнего положения в верхнее.

3. Плавность работы механизма стеклоподъемника регулируется натяжением троса привода, для чего передвигается натяжной ролик.

Лада 2104 ВАЗ-21043 › Бортжурнал › Замена личины (замка) дверей на классике (ВАЗ 2104, 2105, 2107)

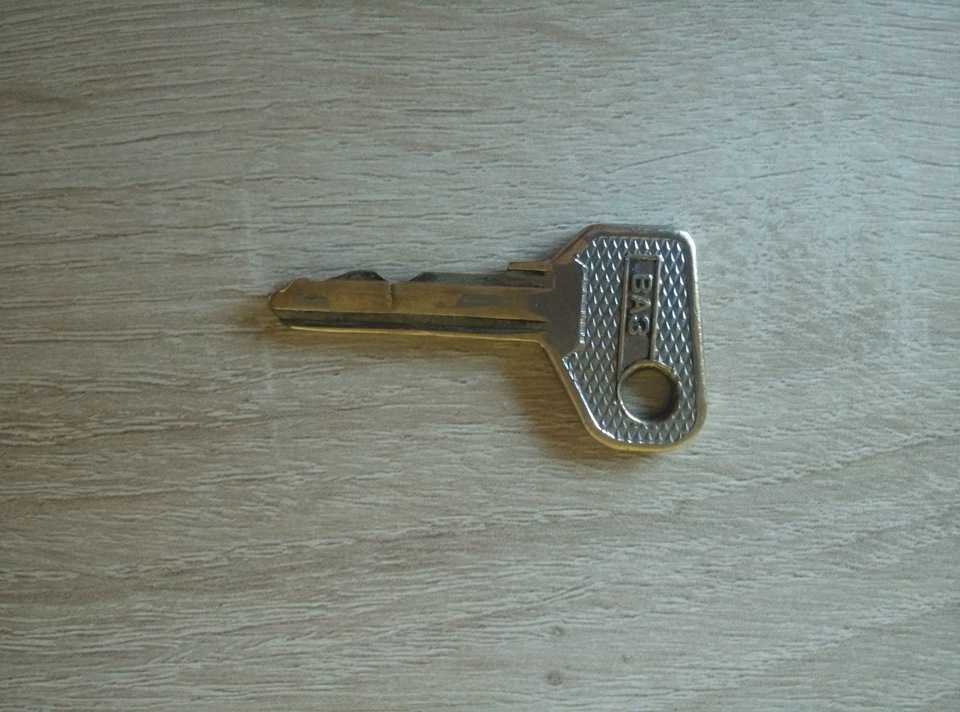

Причины замены замка у всех могут быть разные. В моем случае гнутый ключ и трещина на нем.

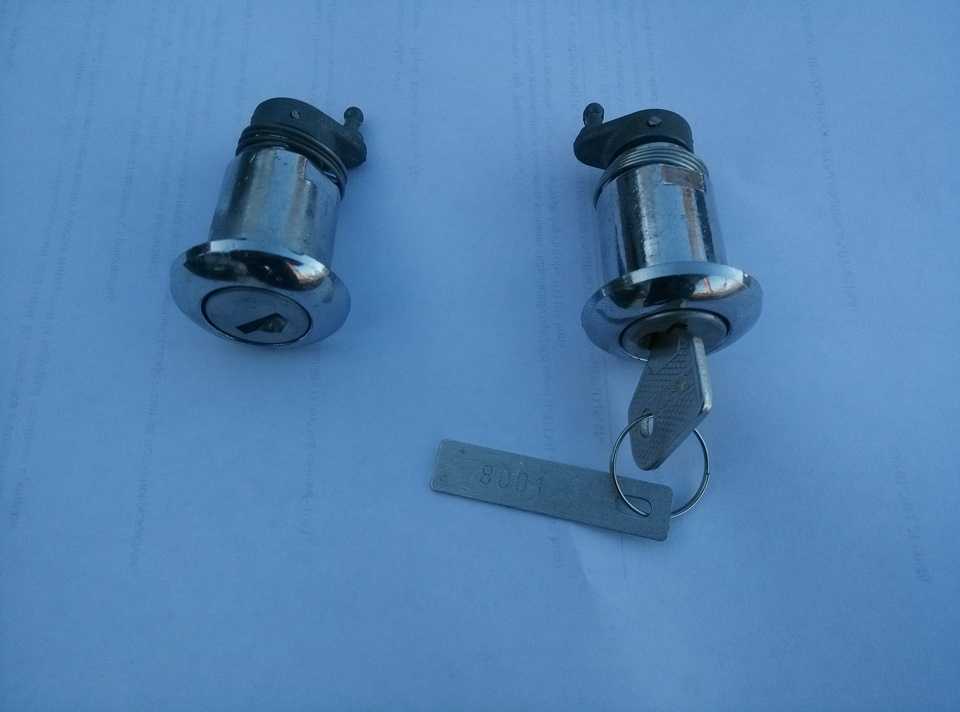

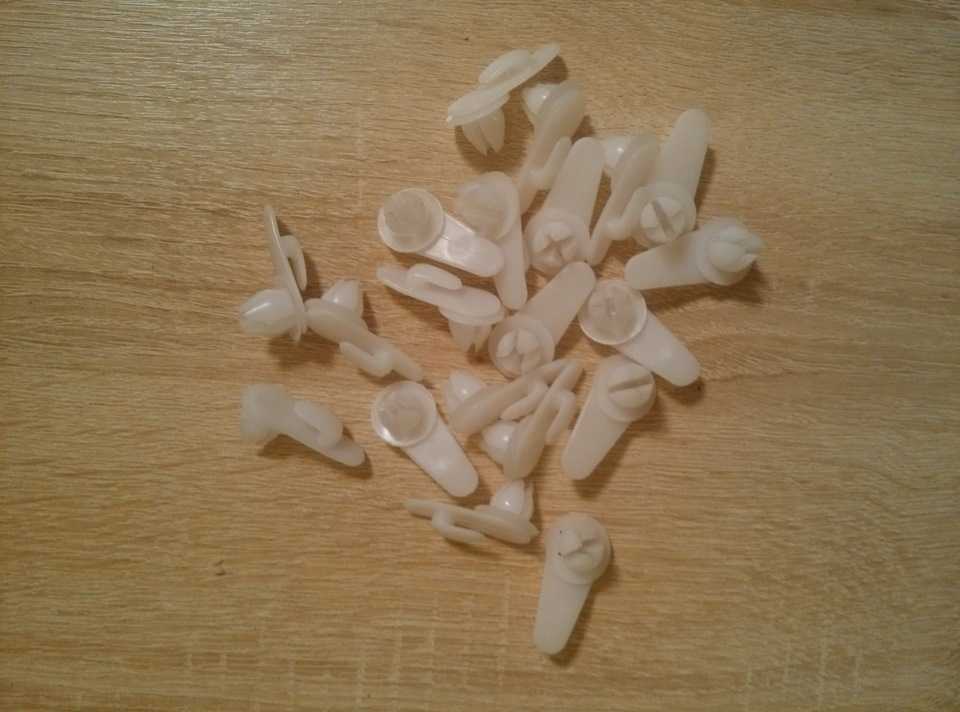

Итак, что нам понадобится:1. Отвертка крестовая — 1 шт2. Сами замки — 2 шт3. Крепеж обшивки дверей — 20 шт(лучше купить заранее, так как в процессе демонтажа они как правило ломаются)

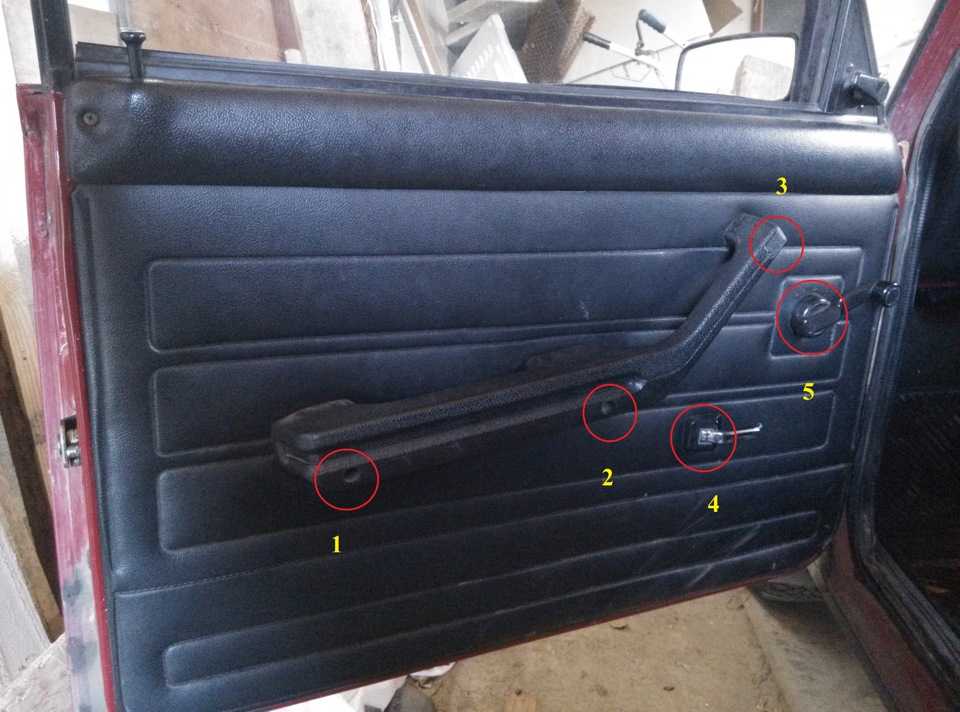

Позиции 1-3 открутить крестовой отверткой. Позиции 4-5 просто снять.Далее снимаем обшивку, поддевая ее снизу и отщелкиваем крепежи.

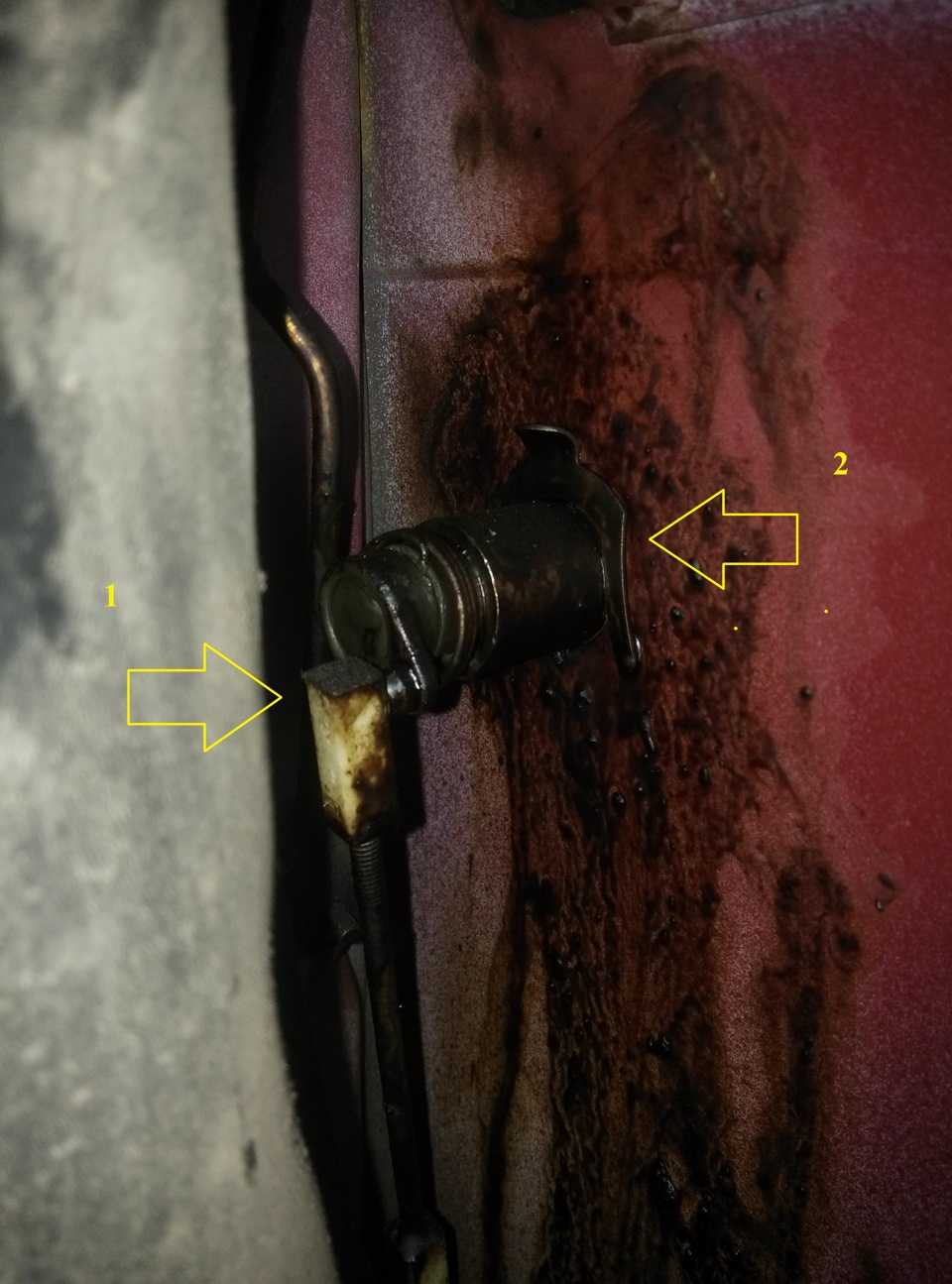

Позиция 1 — тягу замка снять поддев плоской отверткой, так как снимается не легко.Позиция 2 — удерживающую скобу, так же поддеть отверткой или потянуть за ушко сверху пассатижами (не потеряйте)

После чего замок извлекается и на его место устанавливается новый.Сборка производится в обратной последовательности. Единственная сложность, это одеть обратно тягу. Решается проблема пассатижами.

Если обращаться в сервис, то за одну дверь запрашивают 400 р. (Тульская область).Итого экономим 800 р. Времени на обе двери не больше часа.

Так как замки у меня уже были, то указал цену только за крепеж.

источник

Установка центрального замка двери на ВАЗ 2107

Центральный замок (ЦЗ) на ВАЗ 2107 устанавливают с целью более простой и комфортной эксплуатации автомобиля, благодаря чему становится возможным запирание и отпирание двери при помощи брелока. Для монтажа ЦЗ на свой автомобиль потребуется приобрести комплект оборудования, состоящий из четырёх актуаторов (приводов), пульта и блока управления (БУ), проводки, предохранителей и кронштейнов.

Для установки центрального замка на «семёрку» нужно подготовить необходимый перечень инструментов:

дрель;
набор свёрл;
отвёртки;
пассатижи;
кусачки;
саморезы 15–20 мм с плоской шляпкой;
резиновые трубки, гофры;
клеммы «папа/мама»;
термоусадочная трубка для изоляции проводов.

Перед началом монтажа ЦЗ снимаем минусовую клемму с АКБ, после чего производим следующие шаги:

Снимаем декоративную обшивку двери.
Прежде чем закрепить актуатор, изгибаем планку по профилю двери, отмечаем и сверлим отверстия под саморезы.
Крепим сервопривод на дверь.

Видео: установка центрального замка на примере «шестёрки»

Проблемы с дверными элементами ВАЗ 2107 возникают не так часто, но иногда эту деталь приходится разбирать для ремонта, регулировки либо замены. Процедура вполне по силам каждому автолюбителю и сводится к подготовке необходимого инструмента и следованию пошаговым инструкциям.

источник

Подготовка к установке

Бесшумные замки своими руками установить не так уж сложно. Самое главное, выполнять операции в определенной последовательности. Прежде всего, нужно обеспечить доступ для проведения этой операции. Для этого придется демонтировать некоторые элементы.

Первым делом откручивается внутренний дверной подлокотник. Он прикреплен тремя болтами, под крестовую биту.
Затем отщелкивается ручка стеклоподъемника. Для этого сразу плоской отверткой или металлическим крючком нужно снять фиксирующее кольцо, а затем потянуть деталь на себя.
Следующий этап – снятие декоративного ободка с внутренней ручки открывания замка.
После этого можно снимать дверную карту. Она держится на пластмассовых клипсах, очень часто при этой операции они ломаются. При установке панели обратно нужно поменять испорченные защелки на новые.

Осуществив вышеописанные пункты, можно считать подготовительный этап законченным. Далее, необходимо снять старые замки.

Устройство замка передней двери

Автомобильные замки устанавливаются в дверную полость и фиксируются двумя винтами, с механизмом открывания запирающий элемент связан тягами. Для уменьшения шума при открытии и закрытии на храповики устанавливаются пластиковые покрытия высокой плотности, снижающей износ контактной поверхности во время работы. В конструкции присутствуют:

корпус фиксатора;
пружина сухаря, сухарь;
ротор;
выключатель;
тяги: блокиратора, внутреннего привода, выключателя;
наружная ручка;
рычаги: внутреннего привода, блокиратора, наружного привода;
кнопка блокировки;
храповик;
валик выключателя, центральный валик.

Установка центрального замка двери на ВАЗ 2107

Комплект центрального замка состоит из четырёх актуаторов, пульта и блока управления, проводки, предохранителей и необходимого крепежа

Для установки центрального замка на «семёрку» нужно подготовить необходимый перечень инструментов:

дрель;
набор свёрл;
отвёртки;
пассатижи;
кусачки;
саморезы 15–20 мм с плоской шляпкой;
резиновые трубки, гофры;
клеммы «папа/мама»;
термоусадочная трубка для изоляции проводов.

Перед началом монтажа ЦЗ снимаем минусовую клемму с АКБ, после чего производим следующие шаги:

Снимаем декоративную обшивку двери.
Прежде чем закрепить актуатор, изгибаем планку по профилю двери, отмечаем и сверлим отверстия под саморезы.
Крепим сервопривод на дверь.
Соединяем крепежом тягу актуатора и тягу блокировки замка двери.
В боковой части двери и стойке делаем отверстия для проводки.
Аналогичным образом производим установку сервоприводов на остальные двери автомобиля.
Устанавливаем БУ на боковую стенку салона с водительской стороны (в ногах).
Прокладываем провода от актуаторов к блоку управления. Проводка из дверей должна проходить через резиновые гофры.
Подводим питание к управляющему блоку в соответствии со схемой подключения. Минус соединяем с массой, а плюсовой провод можно подсоединить к замку зажигания или монтажному блоку. Для защиты цепи желательно установить дополнительный предохранитель на 10 А.
После завершения монтажа ЦЗ подсоединяем аккумулятор и проверяем работоспособность системы. Если устройство работает правильно, можно ставить дверную обшивку на место.

Видео: установка центрального замка на примере «шестёрки»

Общие практические сведения об устройстве личинки

В цилиндрических конструкциях запорного механизма чаще всего из строя выходит личинка. Деталь не ремонтируется, замена личинок проводится только парами, одновременно для левой и правой двери. Для работ потребуется плоская узкая отвертка, металлическая проволока. Схема замены личинки замка двери ВАЗ 2106:

В снятом замке вытащить пружину, отбрасывающую ключ в личинке, поддев ее отверткой.
Тонкой проволокой выдавить фиксирующий шток.
Снять верхнее кольцо, личинка вынимается с обратной стороны замка.
Провести замену детали, настройку.

Кроме замены личинок на передних дверях, рекомендуется менять запирающие элементы на всех элементах и в замке багажника, чтобы открывать одним ключом.

Замок зажигания Ваз 2109

Замок зажигания Ваз 2109 предназначен для запуска двигателя автомобиля. В статье мы рассмотрим замену замка зажигания и схему его подключения (распиновку).

Как поменять замок зажигания на Ваз 2109

Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

Снимите нижний кожух рулевой колонки и облицовку замка зажигания.

Снимите верхний кожух рулевой колонки.

Отсоедините колодку с проводами выключателя зажигания от жгута проводов.

Отсоедините колодку с проводами выключателя зажигания от реле зажигания.

Вставьте ключ в выключатель зажигания и поверните его в положение “0”, чтобы выключить противоугонное устройство. Отверните четыре болта крепления (два болта расположены сверху колонки). Снимите скобу и выключатель зажигания.

Сборка и установка замка зажигания Ваз 2109 производится в обратной последовательности.

Замок зажигания Ваз 2109 схема проводов

Ваз 2109 замок зажигания схема соединений и коммутации выключателя зажигания 1 – реле зажигания, 2 – штекерный разъем выключателя зажигания, 3 – выключатель зажигания Ваз 2109.

Устройство замка зажигания Ваз 2109

Устройство снятие и установка замка зажигания, а так же схема подключения контактной группы замка зажигания Ваз 2109 не зависит от типа панели приборов, что высокая, что низкая, замки зажигания одинаковые.

Когда требуется замена
Методы поиска неисправностей
Подготовка
Демонтаж неисправного замка
Установка нового устройства
Тестирование блокировки руля

Выключатель, он же замок зажигания, играет огромную роль в «стартовой» системе автомобиля ВАЗ 2114. Он принимает участие в работе стартера, фар, поворотников, стеклоподъемников и прочих элементов электрических контуров. Сегодня мы поговорим про замок зажигания ВАЗ 2114, причины его замены, процедуру демонтажа и о многом другом.

Замок зажигания

Выводы, покупка центрального замка с дистанционным управлением и другая полезная информация

Для того чтобы установить центральный замок, который будет закрывать все двери при повороте ключом, следует приобрести отдельный блок центрального замка (небольшая «черная коробочка»), а также специальный мастер-активатор (5 выводов) для водительской двери, либо также и для передней пассажирской (где есть «личинка» замка и возможность открыть дверь с помощью ключа).

В этом случае нет необходимости устанавливать сигнализацию, а сам процесс монтажа и подключения актуаторов аналогичен примеру выше. Отличия заключаются лишь в том, что придется проложить дополнительные провода для электрозамка водительской двери, а также «разобраться» со схемой подключения блока управления ЦЗ.

Центральный замок с дистанционным управлением на 4 двери

Вы также можете купить отдельный комплект центрального замка с дистанционным управлением. В такой набор уже входят блок управления центральным замком, 4 активатора, провода, крепеж и 2 брелка. Универсальный комплект обойдется в сумму около 1000 рублей.

Где купить? В розничных магазинах вы не встретите такой комплект по названной выше цене. Для этого воспользуйтесь сайтами, которые продают электронику и другие приборы прямо из Китая. Старайтесь не связываться с посредниками, а заказывайте напрямую.

Рекомендуем сайт Aliexpress.com, но будьте внимательны к продавцам и смотрите на отзывы покупателей. Как пример, Universal Car Central Locking System.

Если у вас возникли вопросы по установке ЦЗ, либо вы хотите более подробно узнать о том, как покупать на этом или аналогичных сайтах, напишите нам через форму «контакты» (внизу страницы). Мы постараемся ответить.

Выводы, покупка центрального замка с дистанционным управлением и другая полезная информация

Центральный замок с дистанционным управлением на 4 двери
