Блок управления системой вентиляции и отопления

Вариант второй: замена с полной разборкой торпедо

Следуя приведенной инструкции как снять старый радиатор, необходимо повторить вышеописанные первые четыре пункта этапы работы (за исключением демонтажа педали газа и рулевой колонки). Далее выполняем такие действия:

  1. Полностью снимаем декоративные накладки панели приборов, на центральной консоли вынимаются магнитола и блок управления климат-контроля.
  2. Демонтируем все воздуховоды и накладку перед лобовым стеклом, что откроет доступ к девяти болтам крепежа торпедо. Откручиваем болты и демонтируем панель.

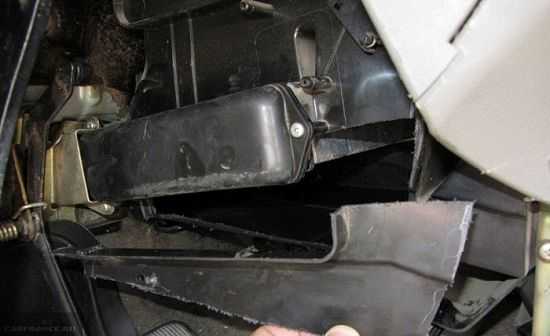

  3. Снимаем весь кожух печки, выкрутив его крепеж (из боковых ребер жесткости кузова). Снимаем старую печку, и устанавливаем новую.
  4. Возвращаем на место все снятые элементы (в обратном порядке).

Новая Лада: Генератор на Гранту в Балашихе, стр. 2

Замена антифриза на Лада Калина фото и видео

Антифриз или охлаждающая жидкость, предназначена для охлаждения всех элементов двигателя в целом, а именно блока цилиндров, коленчатого и распределительных валов и конечно же других элементов, которые относятся к системе охлаждения. Однако со временем антифриз приходит в негодность, постепенно теряя свои свойства, от чего двигатель преждевременно и часто перегревается, что может послужить его полным выходом из строя.

На видео замена антифриза с промывкой системы охлаждения на Лада Калина:

https://youtube.com/watch?v=CGGDk3F1hNY

Замена антифриза на Лада Калина

Вот так выглядит б.у. Антифриз, сильно подустал

Во всей системе охлаждения двигателя Лада Калина находится 7,6-7,8 литров антифриза, и согласно официальной инструкции менять его следует через каждые 60000 километров пробега или пяти лет эксплуатации, в зависимости от того, что наступит раньше.

Совет!

Возможный вариант замены штатного антифриза

В автомобили Лада Калина с завода заливается антифриз Felix Carbox 40 – красного цвета. Поэтому, какой антифриз заливать вам при полной замене решать только вам, главное, чтобы ваши желания совпадали с температурным диапазоном в котором эксплуатируется автомобиль.

Инструмент для работы

Для того, чтобы провести все работы, нам потребуется следующее:

  • Новый антифриз (охлаждающая жидкость) в количестве 8 литров.
  • Крестовая отвёртка.
  • Ключ на «13».
  • Накидная головка на «13» и «17» с трещоткой.
  • Емкость для слива отработанной жидкости.
  • Ветошь.

Пошаговый процесс слива антифриза

Перед тем как приступить к работам по замене жидкости, необходимо поставить автомобиль на ровную поверхность либо на небольшой уклон при условии того, что передняя часть будет находиться выше задней. Так же учтите тот факт, что двигатель машины должен быть холодный, чтобы исключить возможность получить ожог во время работы, поэтому подобные работы лучше всего проводить с утра, после того как машина остыла за ночь.

  1. Первым шагом в начале работ, будет снятие крышки с расширительного бачка. На холодном двигателе под крышкой не будет давления.
  2. Далее устанавливаем заранее подготовленную ёмкость для слива жидкости, (отлично подойдёт таз, емкостью 10 литров).
  3. На двигателях ВАЗ-11183, ВАЗ-21116 и ВАЗ-11186 перед тем как добраться к сливной пробке, потребуется снять кронштейн совместно с катушкой зажигания, так как во время слива жидкость может на неё попасть и модуль выйдет из строя.
  4. Чтобы демонтировать катушку необходимо отвернуть всего лишь 2 болта и 1 ослабить.
  5. Первым делом выкручиваем правый болт, находящийся ближе к корпусу КПП.
  6. Второй находится по центру и без труда поддаётся снятию благодаря ключу на «13».
  7. И последний болт расположен в самом низу с левой стороны кронштейна, его откручивать необязательно, достаточно лишь ослабить на 2/3.
  8. Когда ничего модуль не фиксирует, поднимаем его вместе с корпусом и кладём его таким образом, чтобы он не мешался. Далее, можно продолжать работы по сливу жидкости.
  9. Выкручиваем сливную пробку на блоке двигателя при помощи накидного ключа и ждём того момента, когда всё вытечет. Чтобы выкрутить эту пробку, понадобится ключ на «13».
  10. Далее выкручиваем сливную пробку на радиаторе, которая находится с правой стороны и ждём, когда антифриз выльется оттуда. Чтобы не сорвать резьбу, выкручивать пробку следует аккуратно.
  11. И последним шагом в сливе жидкости, будет замена уплотнительных колец на пробках и возвращение их на своё место.

Процесс заливки нового антифриза

Когда все пробки закручены, можно приступать к операции по заливу новой охлаждающей жидкости.

  1. В первую очередь ослабляем хомут и достаём шланг дроссельного узла. Это необходимо для того, чтобы во время замены, через этот шланг выходил лишний воздух.
  2. Далее заливаем антифриз до тех пор, пока он не польётся из отсоединённого шланга, либо пока уровень жидкости останется неизменным у о в расширительном бачке.

Заключительные работы

  • Последним шагом в замене антифриза на Лада Калина будет установка на место модуля зажигания, подключения к нему проводов, проверка всех пробок и соединений на герметичность.
  • Далее, запускаем двигатель и проверяем результат работ. Для этого необходимо дождаться того момента, когда двигатель нагреется и сработает «Карлсон». Затем проверяем работу отопителя на предмет обдува салона горячим воздухом, если дует тёплым – это значит, что в системе образовалась воздушная пробка.
  • Также необходимо учесть тот факт, что когда двигатель остынет, необходимо заново проверить уровень охлаждающей жидкости и при необходимости долить её.

Как вы могли убедится сами, в том, чтобы поменять самостоятельно антифриз нет ничего сложного, выполнить подобные работы сможет даже самый далёкий от ремонта автомобилей водитель.

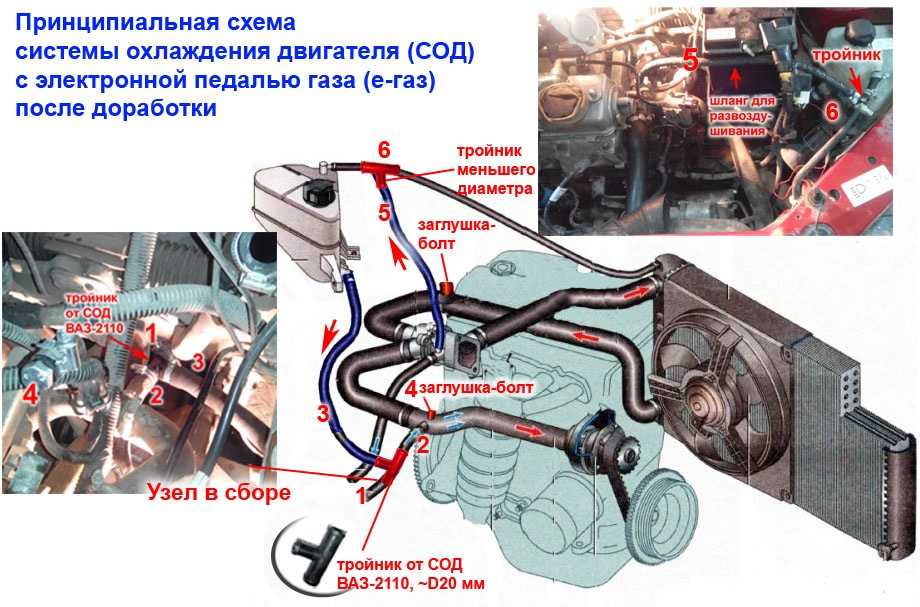

Технические особенности системы

Единая схема и закрытая конструкция системы охлаждения двигателя (СОД) Калины характерны и для других моделей ВАЗ. Система предназначена для отвода тепловой энергии от нагретых элементов мотора за счет антифриза либо иной охлаждающей жидкости.

СОД состоит из следующих функциональных деталей.

  1. Радиатор охлаждения. Снижает температуру охлаждающей жидкости за счет потока холодных воздушных масс.
  2. Вентилятор. Применяется для быстрого охлаждения тосола в системе охлаждения Калины.
  3. Расширительный бак. Предназначается для компенсации объема охлаждающей жидкости (ОЖ). Необходимость этого агрегата связана со свойством расширения/сужения ОЖ.
  4. Помпа либо центробежный насос, который отвечает за принудительную циркуляцию тосола по соответствующим каналам.
  5. Термостат, в задачи которой входит регулирование объема тосола в системе охлаждения Калины.
  6. Датчик температуры, участвующий в управлении СОД.

Работа охлаждающей системы основана на тесной взаимосвязи разных деталей, элементов и датчиков, включая устройства, которые предназначены для измерения температуры масла. От температуры двигателя зависит прохождение жидкости охлаждения по большому либо по малому кругу. В первом случае тосол проходит через все составляющие СОД, кроме радиатора. При подобной циркуляции термостат закрыт. При повышении температуры мотора этот элемент постепенно открывается. Тосол, пройдя большой круг, попадает в радиатор. Последнее устройство охлаждается за счет встречных воздушных масс. Если этого будет недостаточно, подается сигнал на вентилируемый агрегат, который начинает принудительно направлять воздушные массы на соты.

Охлажденная жидкость поступает в малый круг. Далее с учетом температуры мотора происходит автоматическая циркуляция тосола по малому либо большому кругу. При этом поддерживается оптимальная рабочая температура, которая должна находиться в пределах 95-105°С. Данный фактор оказывает прямое влияние на работоспособность печки Калины. В данном случае она не сможет подавать теплые воздушные массы в салон.

Если в работе СОД возникают сомнения, нужно провести диагностику автомобиля, выяснив причины неисправности. Устранить поломку можно как своими руками, так и с помощью автомеханика.

Основные причины неисправности системы охлаждения Калина

Как уже было сказано выше, система охлаждения ДВС на Калине имеет определенные недоработки, которые при этом можно устранить. На деле, самой проблемной оказалась система охлаждения Калина 1, хотя есть нарекания также на СОД Калина 2.

В любом случае, если имеют место перегревы, завоздушивание  системы или не греет печка Лада Калина, доработка данной системы просто необходима. При этом не следует сразу менять термостат Лада Калина на более «горячий» при холодной печке, врезать штуцера и «тройники» для быстрой доработки самой СО и т.п., не разобравшись во всех вопросах.

Дело в том, что на ВАЗ-1118 могут возникать как общие неисправности, свойственные всем авто, так и проявляются проблемы индивидуального характера. Прежде всего, среди таких «болезней» можно выделить частое завоздушивание системы охлаждения двигателя. Результатом попадания воздуха становится явное ухудшение эффективности работы системы, а также плохая работа печки.

Владельцы отмечают следующие признаки наличия воздуха в системе охлаждения:

  • печка не дует теплым воздухом на холостых, малых и даже средних оборотах;
  • мотор перегревается, хотя указатель температуры показывает норму;
  • в патрубках ощущается «пустота», нет плотного наполнения;

Как правило, причин образования воздушной пробки несколько, начиная с плохой герметичности в области соединения патрубков и заканчивая проблемами с радиатором охлаждения или радиатором печки. При этом часто многие упускают из виду крышку расширительного бачка.

Обратите внимание, на Калине это слабое звено, клапанный механизм крышки расширительного бачка не отличается надежностью, залипание «всасывающего» клапана вызывает завоздушивание, также неисправности клапана сброса избыточного давления становятся причиной разгерметизации радиаторов. Само собой, крышку лучше поменять

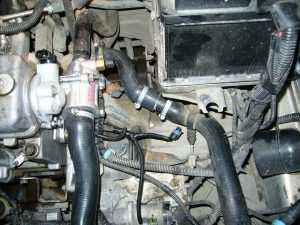

Еще на начальном этапе следует знать, как развоздушить систему охлаждения Калина. Если привод дросселя механический, на прогретом моторе следует ослабить хомут на штуцере подогрева дроссельного узла. На версиях с электронной педалью газа необходимо открутить заливную пробку, а также с термостата снять верхний тонкий шланг, предварительно сняв корпус воздушного фильтра.

Далее нужно выждать, пока появится ТОСОЛ и поставить трубку на место. Далее нужно прогреть машину до момента открытия термостата, после чего повторить описанные выше действия еще пару раз.

В том случае, если проблемы развоздушиванием и заменой крышки решить не удалось, системе нужна полная диагностика. Если же в рамках диагностики явных неполадок не выявлено, тогда потребуется доработка.

Проблемы в системе охлаждения двигателя?

Чаще всего проблемы с печкой возникают из-за СОД (системы охлаждения двигателя). Первым делом стоит проверить уровень охлаждающей жидкости (ОЖ) в расширительном бачке, и при необходимости долить ее до уровня между отметками «МИН» и «МАКС». Кстати, многие автолюбители зимой специально доливают ОЖ только до метки «МИН», чем меньше жидкости будет в системе, тем быстрее она будет нагреваться, а следовательно печка Калины начнет дуть теплым воздухом немного раньше обычного.

Если ОЖ приходится все время доливать, значит система охлаждения где-то течет. Следует внимательно осмотреть все патрубки на наличие протеканий, а также подтянуть хомуты. Если течет печка (радиатор), тогда его следует заменить.

Если циркуляции охлаждающей жидкости нет, либо она не достаточная, тогда причин этого недуга может быть две: помпа (ее следует заменить) или СОД засорилась (нужно чистить). Проверяем термостат: прогреваем двигатель до 75 градусов и трогаем верхний патрубок радиатора (на схеме №6), если он холодный, значит тосол циркулирует только по малому кругу, термостат следует заменить на новый.

Другая причина того, что печка Калины не греет — воздух в СОД. Читаем, как удалить воздух из системы охлаждения двигателя. Более детально про то, как отремонтировать СОД Калины.

Как заменить антифриз на Ладе Калине

Замена антифриза на Ладе Калина не имеет существенных отличий от замены охладителя на любом другом автомобиле. Конечно, к каждому из них прилагается отдельная инструкция, в которой согласовано количество и качество антифриза.

Существует мнение, что тосол и антифриз — это разные продукты. На самом деле, все намного проще, тосол это такая же охладительная жидкость, которая была разработана специально для отечественных машин. Главным его отличием является то, что он относится к силикатному виду. Это значит, что в ходе эксплуатации он может оседать масляной пленкой внутри охладительной системы.

Как самостоятельно слить весь антифриз с Lada Kalina

На сегодняшний день Lada Kalina – это достаточно востребованный вид транспортного средства. Данная марка автомобиля отличается не только высокими техническими эксплуатационными характеристиками, но и умеренной ценовой категорией, что способствует повышению спроса среди отечественных потребителей.

Машина представлена на современном рынке в трех основных вариантах кузова:

Несмотря на широкий ряд существующих преимуществ такого транспортного средства, неоднократно у владельцев возникает вопрос: как слить антифриз с Lada Kalina? Можно ли, осуществить такое мероприятие самостоятельно?

Преимущества транспортного средства lada kalina

Прежде, чем приступить к замене антифриза в автотранспорте, необходимо выяснить, какими преимуществами обладает такой агрегат

Создатели Lada Калина уделили пристальное внимание различным особенностям автомобиля. Это позволило создать высококачественный агрегат, укомплектованный следующими опциями:

  • рулевой электроусилитель;
  • централизованный замок;
  • подушки безопасности;
  • повышенный уровень жесткости автомобиля;
  • модернизированная система вентиляции салона;
  • обширный угол обзора.

Преимуществом Lada Kalina также считается наличие специализированных ремней, оснащенных преднатяжителями, поскольку такой элемент соответствует существующим нормам и стандартам самого высокого качества.

Замена антифриза Лада Калина

Западные эксперты сервисных центров рекомендуют осуществлять замену антифриза в автомобиле не реже, нежели после каждых 50 тысяч километров пробега. Зачастую, прежде чем осуществить замену жидкости, владелец автомобиля сталкивается с проблемами, связанными с заменой расширительного бачка радиатора, водяной помпы или термостата.

Разумеется, чтобы осуществить такие действия, необходимо обязательно слить охлаждающую жидкость. Именно поэтому возникает достаточно резонный вопрос: как слить тосол в автомобиле самостоятельно, не обращаясь к опытным профессионалам?

Пошаговая инструкция

Владельцы автомобиля LADA kalina должны знать о том, что прежде, чем приступать к осуществлению замены тосола, необходимо знать, что он собой представляет.

Антифриз, который более известен как тосол, представляет собой охлаждающую жидкость для оптимального функционирования всех систем и механизмов транспортного средства. Данная жидкость не замерзает при экстремально температурах, является двухатомной. Профессионалы рекомендуют производить замену антифриза или тосола при условии изменения температурных показателей.

Именно поэтому владельцы автомобилей знают, что для летнего периода времени, в принципе, можно использовать и воду

В зимнюю пору важно обратить внимание на такой критерий, как повышенная устойчивость к заморозкам. Профессиональные эксперты создали пошаговую инструкцию, которая поможет каждому владельцу автомобиля осуществить смену антифриза самостоятельно

  • Разместить агрегат на смотровой яме;
  • Остудить двигатель;
  • Осуществить демонтаж пластикового пыльника мотора. Осуществить такое действие, можно, если использовать специализированные инструменты;

Снять скрытые заглушки, предназначенные для противотуманок;

Выкрутить скрытый саморез;

  • Подставить специализированную тару под радиатор транспортного средства;
  • Открутить специализированную пробку, расположенную в нижней части радиатора;
  • Слить охлаждающую жидкость;

Обратить пристальное внимание на мотор автомобиля, чтобы осуществить слив жидкостей из него;

  • Подставить еще одну емкость под двигатель;
  • Открутить специализированный болт, который также именуется как пробка;

Слить оставшуюся жидкость.

После осуществления таких мероприятий слив жидкости считается оконченным. Теперь можно приступить к очистке системы, замене неисправных узлов, или просто залить свежий тосол.

Как слить тосол в «Калине»

Дребезжание рычага коробки передач

Для LADA Kalina типичной неисправностью является дребезжание в области рычага КПП, которое главным образом становится заметным при работе мотора на оборотах около 3000. Источником побочного звука становится втулка, что сделана чуть толще, чем необходимо, и ввиду этого в креплении возникает зазор. Для ликвидации этой неполадки нужно сделать следующее:

  1. снять кожух рукоятки, который прикреплен защёлками;
  2. с помощью двух ключей на 13 раскрутить гайку с болтом;
  3. убрать шайбы и втулки;
  4. для устранения дребезжания ту втулку, которая посередине, нужно немного подточить по ширине или смазать крепление герметиком;
  5. сделав это, смонтировать всё обратно. Герметик выручает не всякий раз, а вот если подточить втулку на 0,3 мм, то результат гарантирован.

Можно с уверенностью сказать, что ремонт автомобиля «Лада Калина» своими руками не так уж страшен. У каждого автолюбителя есть возможность устранить мелкие неисправности этой машины. Нужно просто верить в свои силы, придерживаться наших советов и всё получится!

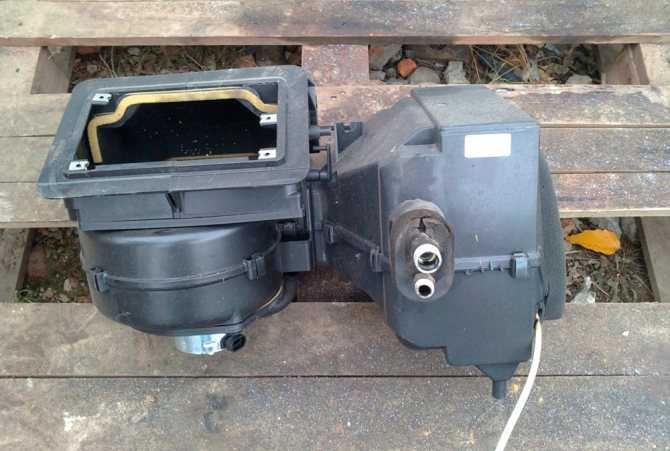

Способы установки радиатора

Поставить новый радитор можно путем:

  • укорачивания штуцеров;
  • подрезанием корпуса отопителя;
  • развернутой установкой теплообменника.

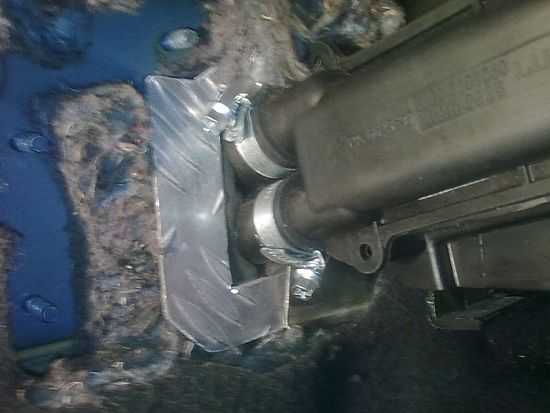

Один из методов монтажа радиатора печки ВАЗ «Калина» — укорачивание штуцеров. Подрезав их, теплообменник  ставим на место. Но используя этот способ, придется дополнительно менять резиновые патрубки подачи охлаждающей жидкости на более длинные (подходят патрубки от ВАЗ-2109) и немного дорабатывать пластину с уплотнителем.

Недостаток этого метода заключается в том, что после укорачивания штуцеров их соединение с резиновыми патрубками  располагается в салоне, и в случае течи в месте соединения вытекший антифриз окажется на полу.

Чтобы не укорачивать штуцеры, подрезаем немного корпус сбоку и внизу. Вырезав кусок корпуса, окно для размещения радиатора в посадочное место увеличится, что позволит установить новый элемент. После установки вырезанные куски корпуса устанавливаются на место и фиксируются болтами, а линия разреза замазывается герметиком. Негативный факт этого метода — разрезание корпуса. К тому же, если линии разреза некачественно заделать, то эффективность печки снизится из-за рассеивания воздушного потока.

Третий метод – развернутая установка. При таком монтаже штуцеры направлены в сторону салона. Чтобы подключить теплообменник печки к системе охлаждения при такой установке, потребуются длинные патрубки и  специальные угловые переходники, с помощью которых трубки соединяются со штуцерами. Этот способ монтажа не требует разрезания корпуса или укорачивания штуцеров, но он не подходит для ВАЗ «Калина», оснащенной кондиционером, поскольку протягиванию трубок мешают некоторые элементы системы кондиционирования.

Какой метод замены использовать, решать самому автовладельцу

Напоследок небольшой совет – в процессе работ уделите внимание ЭБУ – перенесите его в другое место или хотя бы надежно обмотайте полиэтиленовой пленкой, чтобы защитить его от попадания антифриза

Как заменить термостат на ВАЗ 1117-ВАЗ 1119?

Снятие: 1) Сперва охлаждающую жидкость слить из радиатора будет нужно, но только есть одна небольшая загвоздка, если вы не помните марку жидкости которая залита в двигатель вашего автомобиля, или если вы просто хотите поменять жидкость на новую, то сливать её не только из радиатора придётся, но и из блока цилиндров (Более подробно о том как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на автомобиле»), если вы помните марку и жидкость сливать полностью не намерены, то в этом случае её только из радиатора слейте полностью и всё, частично слив жидкость, не затрагивая при этом сливную пробку на блоке цилиндров, термостат тоже поменять удастся.

2) Когда жидкость из радиатора сольётся, закрутите пробку на своё место и переходите к отсоединению двух патрубков, которые к крышке термостата крепятся (Они на хомутах крепятся, винты крепления хомутов для наглядности указаны красными стрелками), затем шестигранным ключом «на 5», открутите три шестигранных болта крепления крышки термостата и после чего её снимите (см. маленькое фото).

Примечание! Когда крышка отсоединятся от корпуса будет, между ней и корпусом вы найдёте резиновое уплотнительное кольцо, так вот его не потеряйте и проверьте состояние, если оно будет деформировано, изорвано или как то ещё повреждено, то в таком случае смените данное кольцо на новое!

3) И в завершение, выньте термостат из крышки, для этого нажмите на фиксирующую платину термостата с двух сторон (Места где нажать нужно, указаны стрелками, лучше всего для этой операции, тонкие плоскогубцы использовать) и тем самым её утопите, после чего поверните термостат в любую сторону и тем самым он выведется из зацепления с пазами и его можно будет очень легко, вынуть из крышки и заменить на новый.

Установка: Перед установкой, если захотите проверить работоспособность новой детали (Бывает бракованные термостаты попадаются и чтобы после установки не снимать его повторно и не бежать в автомагазин, рекомендуем сразу проверить термостат на исправность) поставьте холодную воду на плиту (Желательно поставить в глубокой но по размеру маленькой кастрюльки, чтобы туда термостат поместился и вода быстро нагрелась) и положите в неё специальный градусник, чтобы понять можно было какая температура у воды или можно мульти-метр использовать (Некоторые мульти-метры имеют функцию проверки температуры воды), дождитесь пока температура воды станет 78-80 °C, как только температура дошла до этой отметки, опустите в неё термостат и ждите пока шток у термостата (Указан стрелкой) не начнёт выдвигаться (В нормально работающем термостате, шток должен будет выдвигаться при температуре 87±2 °С, если он при этой температуре не выходит, то термостат подлежит своей замене).

Примечание! Пока вода будет нагреваться, рекомендуем её помешивать, тем самым она быстрее разогреется, после всех проделанных операций, установите новый термостат в крышку а крышку на своё место, всё делается в обратном порядке снятию и только охлаждающую жидкость в систему залить не забудьте, а когда машина будет заведена, прогрейте её до рабочей температуры, тем самым удалив все оставшиеся воздушные пробки в системе охлаждения и проверив работу нового термостата и кстати, пока автомобиль прогреваться будет, проверьте все ли шланги плотно подсоединены и не откуда не льётся ли охлаждающая жидкость!

Дополнительный видео-ролик: Просмотрите небольшой видео-ролик чуть ниже, в котором кратко объясняется как можно произвести замену термостата на таком автомобиле как Лада Калина.

Источники

  • http://remontysvoimirukami.ru/remont-vaz-svoimi-rukami/vaz-11183-lada-kalina-remont-svoimi-rukami.html
  • http://vaz-russia.ru/remont-vaz-1117-kalina-universal/zamena-termostata-na-kaline.html

Симптомы неполадок

Есть ряд симптомов, указывающих на неисправности системы охлаждения, при обнаружении хотя бы одного из них стоит принять меры к устранению неполадок.

  1. При не заведённом и остывшем (более 8 часов бездействия) моторе в магистралях охлаждения остаётся остаточное давление (это можно понять при продавливании резиновых патрубков, они будут твёрдыми).
  2. Выброс ОЖ при работающем моторе может быть как в небольшом количестве, так и существенным столбом пара.
  3. Утечка ОЖ из магистралей либо радиаторов сопровождается уменьшением уровня ОЖ в бачке.
  4. На полностью прогретом моторе из дефлекторов, идущих от салонного отопителя, дует холодный воздух. Эффект может пропадать при увеличении оборотов коленчатого вала.

И если с первыми тремя пунктами всё более или менее понятно, то вот с последним всё не так просто. Можно сколько угодно менять радиаторы, термостаты и ОЖ, но положительного результата так и не добиться. Проблема заключается в образовании воздушной пробки, которую невозможно увидеть. Воздух, находящийся в магистралях, препятствует нормальному отводу тепла от сильно нагретых деталей, что чревато серьёзным повреждениям силовой установки.

Как самостоятельно отрегулировать и заменить заслонки отопителя на Ладе Калине

Наверно, каждый автолюбитель со временем сталкивается с плохой работой отопителя. Владельцы Лады Калины тоже, к сожалению, не исключение. Порой очень сложно понять истинную причину плохого обогрева салона, когда нормально работавший отопитель вдруг начинает не справляться со своей задачей.

Проблему слабого обогрева может решить замена и регулировка заслонки печки на Ладе Калина.

За что отвечает заслонка?

Во время работы мотора в системе охлаждения подогретая жидкость движется сквозь радиатор печки, при этом она нагревает идущий через него воздух. Объём проходящего воздуха сквозь радиатор и вне его контролируется главной заслонкой печки. В зависимости от того как расположена рукоять регулятора температуры на приборной панели и будет зависеть количество поступающего воздуха.

Распределять движение воздуха по салону можно при помощи поворота рукояти регулирующей положение заслонки. Но бывают такие случаи, когда заслонку клинит и нельзя должным образом отрегулировать поступление тепла в салон Калины.

Если дело только в задвижке, то исправить ситуацию можно достаточно просто, подтянув её тросик. Если после этих действий ситуация в лучшую сторону не изменилась, то нужно провести визуальную диагностику состояния механизма и выполнить ещё ряд несложных действий.

Как можно проверить работу заслонки отопителя?

  1. Установите на Калине ручку регулятора температуры в крайнее положение синего сектора, а скорость вентилятора на максимальное значение.
  2. Поверните на блоке рукоять управления заслонками и параллельно следите за изменением направления воздушного потока.

Если воздушные потоки останутся неизменными, то это указывает на поломку механического блока управления печкой. Скорее всего, слетела тяга, она перестала накручиваться на ролик из-за его неисправности. Или вторым вариантом может быть то, что заслонку заклинило. Если в вашей машине есть климат-контроль, то проверьте микромоторедуктор заслонки и проверьте состояние блока управления вентиляции, печки и кондиционера.

Как добраться до заслонки?

Чтобы увидеть, где находится центральная заслонка отопителя, вам нужно будет частично разобрать приборную панель, а конкретно — открутить бороду. Это то место на приборной панели, где располагаются переключатели отопителя.

  1. Снимите пепельницу.
  2. Выдавите 2 заглушки, располагающиеся рядом с кнопкой «аварийки».
  3. Снимите все ручки регулятора.
  4. Открутите 2 самореза центральной консоли и аккуратно вытащите её, при этом поддевая в местах фиксаторов.
  5. Отсоедините все провода.
  6. Теперь вы можете беспрепятственно добраться до заслонки.
  7. Произведите замену заслонки или составных частей её привода.

Очень часто причиной неисправности может быть обломавшееся крепление привода заслонки. Если ситуация не критичная, то можно просто приклеить отвалившуюся деталь при помощи суперклея.

Бывают случаи, когда крепление привода задвижки отламывается из-за неразработанного тросика, который очень туго опускается. В таком случае его необходимо разработать вручную, после чего этой проблемы возникать не должно.

Как произвести регулировку заслонки отопителя на Ладе Калине?

  1. Первым делом нужно отрегулировать кран отопителя.
  • Снимите скобу, которая держит оболочку троса на корпусе краника.
  • Снимите трос с рычажка крана.
  • Откройте кран по максимуму.
  • Отцепите трос от блока рычажков.
  • Уберите старый трос.
  • Кран можно в будущем, вообще, не закрывать.

Если вам не нравится способ, описанный выше, то можно воспользоваться ещё одним:

  • Отрегулируйте длину оболочки и троса так, чтобы в крайнем правом положении рычажка на блоке кран открылся полностью.
  • Зафиксируйте трос, расположенный в таком состоянии, при помощи защёлки.
  1. Затем приступаем непосредственно к регулировке заслонки отопителя.
  • Снимите скобу, которая держит оболочку троса на корпусе отопителя и нащупайте оцинкованный рычажок жёлтого цвета, находящийся слева.
  • Оттяните рычажок на себя — это будет по максимуму открытое состояние.
  • Отрегулируйте длину троса так, чтобы в правом положении длинного рычажка на блоке рычагов задвижка была открыта по максимуму.
  • Зафиксируйте.
  • Не забывайте о том, что при помощи одного рычага одновременно управляются обе заслонки: и крана, и большая.

Что в итоге

С учетом приведенной выше информации становится понятно, что если печка не греет или мотор перегревается, термостат Калина далеко не всегда является причиной проблем. Конечно, при появлении таких симптомов на Калина термостат и уровень ОЖ нужно проверять в первую очередь. Однако часто бывает и так, что термостат рабочий, а также уровень ТОСОЛа в норме.

Напоследок отметим, что единственным минусом рассмотренного выше способа усовершенствования СОД Калина является то, что мотор может дольше прогреваться. При этом на фоне проблем, которые возникают в случае завоздушивания штатной системы (перегревы ДВС, холодная печка и т.д.), такой недостаток практически никак себя не проявляет даже в холодное время года.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
