Замена прокладки поддона двигателя ВАЗ 2108, 2109, 21099


Прокладку поддона на двигателях автомобилей ВАЗ 2108, 2109, 21099 и их модификаций приходится менять в случае ее повреждения (течь масла под прокладку), при ремонте двигателя (замена поршней. колец и пр.). Необходимые инструменты, приспособления и запчасти

Ключ на «10» (торцевой или головка с воротком)

Новая прокладка поддона двигателя

Растворитель (бензин, солярка и т.п.), ветошь

Устанавливаем автомобиль на смотровую яму, эстакаду или подъемник

Снимаем лист защиты моторного отсека

Снимаем брызговики двигателя

Снимаем нижнюю крышку картера сцепления

Сливаем моторное масло из поддона

Особенности замены прокладки поддона двигателя ВАЗ 2108, 2109, 21099

Отворачиваем болты крепления поддона

Используем ключ на «10». Всего болтов 16 штук.

Снимаем поддон двигателя

Сдвигаем его немного вперед, чтобы освободить от зацепления с заборником масляного насоса и снимаем вниз.

Снимаем старую прокладку поддона

Очищаем поддон от загрязнения

Очищаем ветошью, смоченной в растворителе, сам поддон и его привалочную поверхность под прокладку.

Очищаем привалочную поверхность блока под прокладку

Используем ветошь и растворитель. Главное условие для установки новой прокладки поддона, чтобы соприкасающиеся с ней детали были чистыми и сухими.

Устанавливаем новую прокладку

Укладываем новую прокладку на привалочную поверхность поддона.

Устанавливаем поддон на двигатель

Аккуратно, чтобы на сместить прокладку, прижимаем поддон к двигателю. Предварительно вводим его в зацепление с заборником масла, сместив немного вперед. Натравливаем несколько болтов по краям поддона. Вворачиваем остальные болты. Предварительно слегка затягиваем их. Производим окончательную затяжку болтов в несколько проходов от середины к краям поддона, чтобы прокладка легла ровно. Окончательный момент затяжки в пределах 10 Н.м.

Примечания и дополнения

Для установки лучше применять силиконовую прокладку, а не пробковую, так как она надежней и срок эксплуатации ее дольше.

Под головками болтов поддона установлены специальные прижимные фигурные шайбы.

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

Инструкция по снятию, очистке и замене поддона картера двигателя на Ланосе и Шансе 1.5

Перед началом проведения работ по снятию поддона картера на Ланосе, понадобится предварительно приобрести уплотнительную прокладку, масло, фильтр и герметик. Какое выбрать масло, и как заменить его на Ланосе, подробно описано в этом материале. Артикул уплотнительной прокладки для автомобилей Ланос и Шанс 1.5 — 90409693

. Однако не торопитесь ее покупать, так как вероятность того, что с ней вы сможете установить поддон на место очень низкая. В качестве прокладки используем герметик.

Приступаем к непосредственному снятию крышки картера Ланос и Шанс 1.5:

  1. Сначала автомобиль необходимо установить на смотровой яме или эстакаде, что значительно упрощает проведение дальнейших действий.
  2. Снять защиту двигателя при ее наличии.
  3. Слить масло, и дождаться остывания двигателя. Это нужно для того, чтобы не получить ожог при откручивании приемной трубы.
  4. Приступаем к работе, и выкручиваем гайку хомута крепления приемной трубы ключом на «17» (при наличии такого крепления).
  5. Ключом на «14» выкручиваются три гайки крепления приемной трубы к выпускному коллектору. Эти гайки, как правило, прикипают, поэтому могут возникнуть трудности с их вывинчиванием. Чтобы упростить процесс, предварительно зачищаем их металлической щеткой, и обрабатываем WD-40.
  6. Ключом на «17» вывинчиваются болты крепления металлической пластины, к которой фиксируется хомут крепления приемной трубы (при ее наличии).
  7. Опускается приемная труба, тем самым освобождая доступ к поддону картера двигателя Ланос. Снимать ее полностью не нужно.
  8. Ключом на «10» выкрутить болты крепления пластиковой крышки механизма ГРМ.
  9. Переходим к выкручиванию 15 болтов крепления поддона картера Ланос, используя ключ на «10».
  10. Все 13 болтов расположены на виду, и доступ к ним свободный. Два болта со стороны маховика спрятаны под пластиковыми заглушками (при их наличии).
  11. Именно с вывинчиванием этих двух болтов у владельцев автомобилей Ланос и Шанс 1.5 возникают трудности. Болты расположены в канале (для наглядности ниже показано фото).
  12. Главная трудность в том, что добраться до них при помощи стандартной головки ½ дюйма невозможно. Для этого понадобится инструмент с размерностью 3/8 дюйма.
  13. Выкручиваются 4 болта крепления поддона к коробке передач. Один болт находится со стороны коробки. Показано на фото ниже.
  14. Два болта находятся с одной стороны.
  15. И еще один расположен с другой.
  16. После этого можно снимать поддон. Для этого используем нож, и проходим по периметру детали. Крышка плотно прилегает к двигателю, поэтому не нужно пытаться ее оторвать или отбить, так как можно ее повредить.
  17. Снятый поддон подлежит комплексной очистке и промывке.
  18. Для проведения работ по очистке необходимо выкрутить 8 болтов на 10, которыми крепится пластина. Произвести очистку отложений, и промыть деталь до состояния, как показано на фото ниже.
  19. Не забываем удалить остатки старого герметика по периметру поддона и на блоке двигателя.

Независимо от того, что стало причиной снятия крышки картера Ланос и Шанс 1.5, в любом случае необходимо обязательно очистить его внутреннюю часть, а также демонтировать маслоприемник, и почистить металлическую сеточку. Если поддон картера нуждается в ремонте, то после устранения дефектов с использованием сварочного оборудования, приступаем к сборке. Если деталь не подлежит ремонту, то понадобится купить новый поддон, стоимость которого для автомобилей Ланос и Шанс составляет около 3000 рублей. Видео инструкция по снятию устройства Дэу Ланос 1.5.

Последовательность действий по замене прокладки

Поместите автомобиль над ямой или на эстакаде так, чтобы удобно было подбираться к поддону картера, иначе его снятие превратится в «квест». Правильно поместив автомобиль над ямой или на эстакаде и надежно его зафиксировав (как минимум «ручником»), можно приступать к основному процессу.

Спустившись под автомобиль, мы видим защиту поддона картера, которую нам предстоит снять, чтобы добраться до прокладки.

Защита крепится на 4-х болтах, которые можно легко открутить торцевым ключом или «головкой». Сняв защиту и тщательно все протерев ветошью (а ее понадобится много, потому что грязи более чем достаточно), мы видим пробку для слива масла.

Следующий шаг — снятие защиты двигателя, которая мешает нам снять поддон. После этого, открутив специальным ключом (шестигранным) пробку, сливаем масло, чтобы снять пустой поддон картера. Иногда сливная пробка может быть затянута слишком туго или закиснуть, если ее долго не откручивали. В этом случае на ключ-шестигранник надеваем трубку, она послужит отличным рычагом.

Перед тем как сливать старое масло, двигатель автомобиля прогреваем, это обеспечит более полный слив (горячее масло намного лучше и быстрее сливается). И заранее стоит приготовить емкость для старого масла, горлышко емкости должно быть как можно шире, иначе есть опасность обжечь руки горячим моторным маслом.

После этого откручиваем 19 болтов, которые равномерно расположены по периметру поддона.

Открутив болты, пробуем снять поддон. С первого раза вряд ли это получится, он упирается в масляный насос. Выход – нужно приподнять мотор, открутив подушки двигателя ключом на 17. Подушка двигателя крепится с двух сторон, сверху и снизу, в обоих случаях применяется один и тот же ключ, на 17.

Поднимать двигатель автомобиля, чтобы снять поддон, нужно минимум на 10 см, иначе все усилия «пойдут прахом». Если все сделано правильно, мы увидим такую картину.

После снятия поддона тщательно вытираем его изнутри от масла и грязи, вытираем маслоприемник, удаляем остатки старой прокладки.

Теперь устанавливаем новую прокладку и проводим процесс сборки. Делается это в обратном порядке. Последним штрихом будет заливка нового моторного масла (не забыть поменять масляный фильтр).

Ещё кое-что полезное для Вас:

Вот, вкратце, и весь процесс замены прокладки блока цилиндров, ничего сверхсложного в нем нет. Процесс (с сопутствующими работами) занимает в среднем не более 5-ти часов, хотя опытные автослесари делают это намного быстрее. Но, как говорится, опыт приходит со временем.

3.24. Замена поддона картера

Снимаем брызговик двигателя. Сливаем масло из картера. Сливаем жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости). Отсоединяем верхний шланг радиатора (см. Замена радиатора двигателя) и нижний шланг радиатора (см. Замена термостата).

Отворачиваем четыре гайки крепления приемной трубы к выпускному коллектору (см. Замена деталей системы выпуска) и ключом «на 13» отворачиваем болт крепления к кронштейну коробки передач.

Снимаем приемную трубу со шпилек коллектора и опускаем ее.

Отворачиваем две верхние гайки крепления подушек двигателя (см. Замена подушки опоры двигателя).

Подложив деревянный брусок, упираем домкрат в картер сцепления (двигатель можно поднять талью).

Поднимаем двигатель, «помогая» отверткой шпилькам подушек выйти из отверстий кронштейнов.

Головкой «на 10» отворачиваем девятнадцать болтов крепления поддона картера.

Снятые детали устанавливаем на место в обратной последовательности. Прокладку поддона картера рекомендуем заменить на новую, лучше с пробковой крошкой в резине. Болты крепления поддона заворачиваем постепенно, подобно тому, как это делали при замене прокладки головки блока цилиндров. Опускаем двигатель, отверткой подправляя шпильки подушек в отверстия кронштейнов двигателя. Заливаем в двигатель свежее моторное масло.

Как снять поддон на ваз 2114

Большинство автолюбителей слышали о существовании такой детали в автомобиле, как поддон картера. Но если спросить новичка, для чего он необходим, какие функции выполняет и из чего состоит, то вразумительный ответ получить будет довольно сложно. При этом все знают, что картер необходимо беречь от механических ударов (для этого даже существует специальная защита).

Назначение поддона картера и особенности конструкции

Поддон картера представляет собой по форме небольшую ванночку необычных размеров. В зависимости от марки и модели (и, соответственно, конструкции двигателя) она может иметь различную конфигурацию. Все делается для того, чтобы исключить возможное прикосновение с находящимися под ним элементами трансмиссии или же, к примеру, редуктора переднего моста.

В некоторых автомобилях установлен так называемый «сухой» картер. У него есть одна интересная особенность. Масло находится не в поддоне (как это происходит обычно), а в специальном бачке.

На большинстве машин (в том числе и на отечественных авто) задача поддона – собирать и хранить масло, которое циркулирует по системе двигателя. Именно в поддоне картера оседает весь ненужный сор, который может появиться в процессе трения различных металлических деталей.

Кроме этого, в специально емкости собирается масло, которое в определенный момент времени не задействовано в процессе смазывания. Впоследствии состав захватывается с помощью маслозаборника и отправляется к основным узлам двигателя. При этом установка подобного «всасывателя» масла хорошо продумана. Он захватывает масло не с самого днища (где много грязи и осадка), а немного выше. Более того, в некоторых моделях на дне поддона устанавливаются специальные магниты. Их задача – удерживать металлическую «стружку» и не давать ей возвращаться обратно в двигатель.

На поддоне картера с внутренней стороны есть специальные противоотливные переборки. Их задача – предотвратить плескание масла в процессе движения. Кроме этого, отверстие для слива масла из двигателя также находится в поддоне картера. Как проверять уровень масла в картере знают все (даже новички) — делается это при помощи специального масляного щупа.

Поддон картера – это съемный механизм. Он фиксируется к основному узлу с помощью нескольких болтов. При этом между поддоном и картером устанавливается специальная прокладка, выполненная из резинового или пробкового материала. Ее задача – исключить течи масла на стыке двух элементов. При повреждении прокладки замена стоит произвести в кратчайшие сроки. Если вовремя не заметить неисправность, то «львиная» доля масла может уйти из двигателя. Последствия для наиболее дорогостоящего узла авто могут быть весьма трагичными.

Меняем прокладку поддона картера на ВАЗ-2114

Итак, при появлении первых симптомов течи моторного масла первое, что нужно сделать — произвести осмотр двигателя. Повреждение прокладки видно сразу по появлению характерной течи на стыке картера и поддона. Причины могут быть разными — естественное старение материала, низкое качество прокладки и ее износ. Кроме этого, проблемы с прокладкой могут появиться после установки первоначально бракованного изделия, недостаточной (или, наоборот, слишком сильной) протяжки болтов.

Что касается процесса замены прокладки, то он займет у вас не более 20-30 минут.

Алгоритм действий должен быть следующим:

  1. Работу производите на смотровой яме в гараже или используйте подъемник. Если такой возможности нет, то можно поддомкратить передок автомобиля и установить деревянные оборы.
  2. Ставьте специальные башмаки для надежной фиксации автомобиля, сработайте ручной тормоз и включите первую передачу.
  3. Если на вашем автомобиле установлена металлическая защита картера, выкручивайте крепежные болты и убирайте конструкцию в сторону (она пока не понадобится).
  4. Заведите двигатель и доведите его до рабочей температуры. Это необходимо для того, чтобы немного разогреть масло и уменьшить его густоту.

Лада Ларгус. Замена прокладки поддона картера двигателя 1,6 (8V)

Замену прокладки поддона картера проводим при появлении течи масла по стыку поддона с блоком цилиндров, а также при каждом снятии поддона при ремонте двигателя.

Работу выполняем на смотровой канаве или эстакаде.

Операции показываем на автомобиле с ABS и кондиционером.

Снимаем защиту силового агрегата.

Сливаем масло из двигателя.

Отсоединяем приемную трубу от выпускного коллектора. Снимаем заднюю опору силового агрегата. Отворачиваем три винта крепления переднего бампера к подрамнику (см. «Снятие переднего бампера»).

Отворачиваем на 3 – 4 оборота болты заднего крепления подрамника (см. «Снятие подрамника»).

Отвернув болты крепления двух кронштейнов подрамника к кузову (см. «Снятие рычага») и болты переднего крепления подрамника к кузову (см. «Снятие подрамника»), опускаем переднюю часть подрамника на регулируемой стойке.

Головкой «на 13» отворачиваем гайку болта крепления кронштейна трубки гидроусилителя руля к блоку цилиндров, удерживая болт от проворачивания ключом того же размера.

Головкой «на 13» отворачиваем болт крепления кронштейна трубки гидроусилителя руля к кронштейну блока цилиндров.

Головкой «на 13» отворачиваем болт крепления поддона картера к кронштейну блока цилиндров.

С левой стороны подрамника ключом «на 10» отворачиваем болт крепления кронштейна трубки гидроусилителя руля к подрамнику.

Отводим трубку гидроусилителя руля от подрамника.

Головкой «на 13» отворачиваем четыре болта крепления поддона картера к коробке передач.

Головкой «на 10» отворачиваем 20 болтов крепления поддона картера к блоку цилиндров.

Оттянув подрамник вниз, снимаем поддон картера и выводим его из-за подрамника.

Вынимаем уплотнительную прокладку из пазов поддона картера.
Очищаем привалочные поверхности блока цилиндров и поддона картера от остатков герметика и масла.

Промываем внутреннюю поверхность поддона картера керосином.

Укладываем новую прокладку…

…в пазы поддона картера.
Перед установкой поддона картера наносим тонкий слой герметика…

…в зоне крышки блока цилиндров (для наглядности показано на снятом двигателе)…

…и в зоне крышки 1-го коренного подшипника.
Устанавливаем поддон картера и заворачиваем болты его крепления.

Болты крепления поддона картера затягиваем предписанным моментом (см.

Видео по теме «Лада Ларгус. Замена прокладки поддона картера двигателя 1,6 (8V)»

Прокладка масляного поддона на Рено K7J, K7M, K4M замена. Ревизия масляного насоса. | Видеолекция#2

https://youtube.com/watch?v=nqxOvhKIkqg

Как поменять поддон двигателя — обучающий видеоролик

Renault Sandero/Logan : ПРОБИЛ КАРТЕР ЖЕСТЬ Ч.1

Установка уплотнителя

Перед тем, как монтировать новую прокладку, надо удалить все следы протечек. Опытные автомобилисты советуют поддон не просто протереть, а еще и обезжирить. Те же действия рекомендуются и в отношении поверхности блока. Желательно снять, промыть и продуть (хотя бы обычным шинным насосом) так называемый «гусак». При обратной его установке можно резиновое кольцо «гусака» смазать герметикой для лучшей фиксации.

На расстоянии 3-х мм

от внутреннего периметра наносится слой все того же герметика. Уплотнитель максимально ровно и быстро выкладывается на свое ложе, сверху наносится аналогичный слой. Наживляются болты; если в прилагаемой к автомобилю инструкции нет точного указания порядка их затягивания, вкручивается крепеж по диагонали, крест-накрест, чтобы не пережать неравномерно какую-нибудь из сторон.

Здравствуйте, из данной статьи Вы узнаете, как можно самостоятельно заменить прокладку поддона картера на ВАЗ 2108, 2109, 21099. Данная прокладка меняется, когда из под нее начинает выдавливать масло. С заменой прокладки поддона лучше не затягивать, так как с каждым днем она может начать течь все сильнее и сильнее. Как временная мера можно попробовать подтянуть болты крепления поддона, но все равно этого если и хватит, то не на долго. Для замены прокладки поддона потребуются головка на 10 и ключ на 17. Стоимость прокладки поддона на ВАЗ 2108, 2109, 21099 в среднем составляет 100-200 рублей. Сначала надо слить масло из мотора. После этого надо открутить болты крепления защитной крышки картера сцепления и снять ее

Как снять поддон картера (масляный поддон двигателя) без снятия двигателя

Поддон картера – это резервуар, расположенный под двигателем и предназначенный для сбора неизрасходованного масла, которое циркулирует внутри системы. Этот элемент напоминает металлическую ванну, имеет простое устройство, поэтому не подвержен поломкам. Однако бывают случаи, когда емкость пробивается при поездках по бездорожью, либо попросту ржавеет. Чтобы снять поддон картера, нужно знать не только его местоположение, но и особенности конструкции.

  • Где находится поддон картера и как он выглядит
  • Инструменты для снятия защиты картера
  • Как снять поддон картера на отечественном авто
  • Как снять поддон картера на иномарке
  • Возможные проблемы при снятии поддона двигателя

Как самостоятельно снять и установить масляный поддон

Это не сложная процедура, под силу большинству автолюбителей, хотя и требует некоторых навыков ремонта и наличия инструментов. В зависимости от марки автомобиля возможны нюансы. Например, в автомобилях ВАЗ классического семейства, с продольным расположением двигателя, нужно приподнимать движок. Поэтому перед тем как приступать к самостоятельной разборке, ознакомьтесь с руководством по ремонту вашего автомобиля.

Порядок демонтажа масляного поддона:

  • Подготовьте чистую тару – это может быть канистра с широким горлышком либо обрезанная. Ее объем должен соответствовать, кол-ву масла в двигателе вашей машины;
  • Заедьте на смотровую яму или эстакаду, вам будет удобней, если она будет достаточно глубокой, чтоб можно было стоять под машиной во весь рост;
  • Прогрейте двигатель до температуры 50-60 градусов, моторное масло станет более жидким и текучим;
  • Если установлена защита моторного отсека, то снимите ее, обычно она крепится на 3-4 болта;

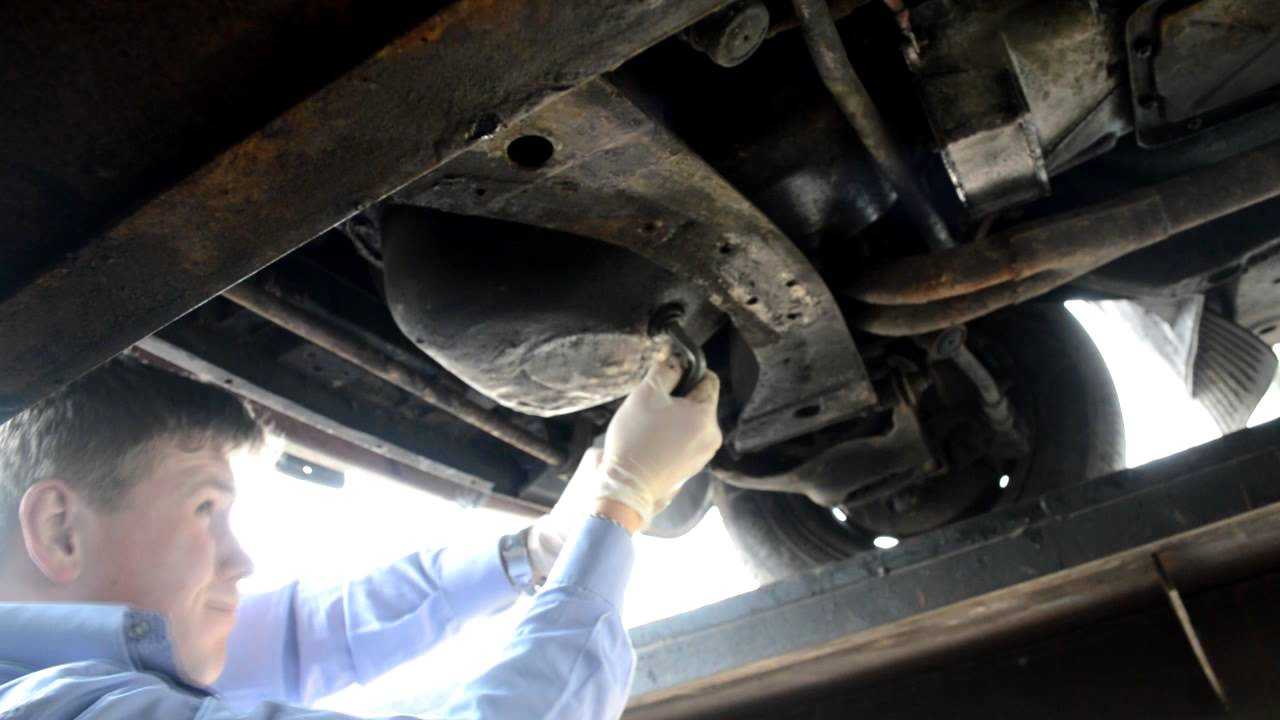

  • Аккуратно выкручивайте сливную пробку, подставив под нее заранее подготовленную тару, будьте осторожны — масло обязательно потечет вам на руки и возможно куда-то еще;
  • Открутите масло-заливную пробку. После откручивания заливной пробки поток вытекающего масла резко усилится, следите за тем, чтоб оно текло в канистру и потери были минимальны;
  • Дождитесь, пока все масло стечет, и приступайте к откручиванию болтов/гаек крепления;
  • Если все болты откручены, а поддон картера не снимается усилием рук, это означает, что произошло склеивание деталей. Нужно по нему постучать резиновым молотком, аккуратно поддевать отверткой или другим плоским предметом, но так чтоб не повредить места соединения. Из-за царапин в дальнейшем может образоваться течь.

Теперь, когда поддон снят, можно проводить ремонт, а также увидеть устройство картера.

Какое масло лучше лить

Выбор автомасла – самый ответственный момент, требующий внимательности и особенно тщательного подхода. От того, какое моторное масло вы используете, будет зависеть срок службы двигателя. Лучше заливать в двигатель высококачественный смазочный материал, чтобы продлить срок службы мотора

Обратите внимание на требования стандарта API. Выбор осуществляется также с учётом вязкости материала

Здесь необходимо учитывать сезонный фактор. Правильно подобранные показатели вязкости обеспечат нормальную работу двигателя при любой погоде.

Минеральное автомасло не служит так долго, как синтетика или полусинтетика, к тому же оно не эффективно при низких и высоких температурных показателях, однако, бережно относится к деталям двигателя. Любое из трёх видов подойдёт на двигатель автомобиля «LADA Samara». Решать, какой продукт лучше использовать, вам. Производителей, выпускающих моторные масла, великое множество, подобрать продукт высокого качества можно, но при выборе следует учитывать все характеристики.

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Примечание! Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

Снятие: 1) Прежде чем начать работу, загоните свой автомобиль на смотровую яму.

2) Затем снимите защиту картера с автомобиля. (Как снять защиту, см. в статье: «Замена защиты картера»)

3) После чего полностью слейте моторное масло, из двигателя автомобиля. (Как слить масло, см. в статье: «Замена масла в двигателе»)

4) Следом отверните с обоих крайних сторон по две гайки которые крепят правую и левую подушку подвески двигателя к поперечине.

5) Далее установите поверх моторного отсека «Травесу» она указана цифрой «1» на фото, и после чего начните затягивать гайку под цифрой «2» и тем самым поднимите двигатель у автомобиля.

Примечание! Поднимать двигатель нужно до того, пока концы обоих шпилек под цифрой «1» не совпадут с плоской частью кронштейнов опор двигателя, которые указаны под цифрой «2»!

6) Теперь с помощью гаечного ключа или же удлинителя с шарниром и накидкой головкой, отверните «19» болтов за счёт которых поддон крепится к двигателю.

Примечание! Под каждым болтом находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

7) И в завершение, отвёрткой аккуратно отделите поддон картера от блока цилиндров и вследствие чего снимите его вместе с прокладкой.

Примечание! В том случае если прокладка пристыла к блоку, тогда при помощи острого предмета снимите её а всю плоскость блока очистите от кусков прокладки!

Установка: 1) В начале чистой тряпочкой протрите при-валочную плоскость блока, а затем поддона картера.

Примечание! Поверхности блока и поддона обезжиривать не нужно, при помощи таких средств как «Уайт-спирит» и.т.д. Потому что в дальнейшем, это позволит легко разобрать соединение!

2) Далее смажьте обе стороны прокладки тонким слоем силиконового герметика, для того чтобы в будущем гарантированно устранить течь моторного масла через прокладку.

3) И в завершение установите все снятые детали на своё место, в обратном порядке снятию.

Примечание! Все деформированные детали замените на новые, а «19» болтов которые крепят поддон картера при установке закручивайте крест-накрест. При закрутки болтов, не прилагайте больших усилий потому что из-за этого может повредиться фланец картера и может деформироваться прокладка!

Дополнительный видео-ролик: Более подробную инструкцию по снятию и замене прокладки и поддона, смотрите на видео-ролике который размещён чуть ниже:

Ремонт

Снятие масляного поддона – достаточно простая процедура, которая производится после предварительного вывешивания автомобиля на подъемнике. В ходе ее осуществления специалист производит осмотр состояния поддона и его внутренней части, после чего принимается решение о целесообразности его замены. Само собой, что если источником утечки масла является прокладка, поддон менять не потребуется. При этом вся процедура снятия и установки занимает около часа.

При этом установка масляного поддона на место – операция более трудоемкая, поскольку она требует тщательной подгонки и аккуратного затяга болтов. Следует отметить, что в ходе осуществления процедуры вне зависимости от ее задач необходимо заменить прокладку, а также масло в силовом агрегате автомобиля. Кроме того, будет нелишним осуществить установку на автомобиль защиты двигателя с целью защиты поддона от возможных повреждений.

  • Записаться на ремонт
  • или по телефону:
  • +7

Возможные проблемы при снятии поддона двигателя

Обычно снять деталь не получается, если болты проржавевшие. Их нужно выкручивать аккуратно, чтобы шпильки не обламывались. Необходимо предварительно прогреть место крепления, а потом медленно открутить болт. В отечественных авто часто уже после раскручивания крепежа мешает мост. В этом случае не стоит пытаться отрезать мешающие планки. Проблема решается снятием масляного насоса.

Важно поднять двигатель на достаточную высоту. Иначе будет невозможно добраться до поддона

Мотор поднимают, пока он не доходит до гаек, прикрепляющих подушки. Для этой операции удобно использовать ромбовидный домкрат. Его нужно установить под коробкой, при подъеме будет перемещаться двигатель. Порядок действий:

  1. Отключить от коллектора приемную трубку, выдернуть штанги, идущие от радиатора и печки.
  2. Отсоединить расположенную справа петлю тяги газа, открутить кожух с печки.
  3. Вытащить масляный щуп. Отсоединить трубку, в которую он ставится.
  4. Демонтировать короб сцепления, а затем щиток, находящийся ниже радиатора.
  5. Отсоединить от поперечной перекладины заднюю опорную стойку. Приподнять коробку домкратом, тогда барабан ручного тормоза начнет упираться в кузов. Заднюю стойку придется подпереть.
  6. Установить домкрат под картером и отсоединить подушки. Приподымать двигатель до тех пор, пока он не упрется.
  7. Между лапками мотора и подушками положить несколько дощечек. Снять домкрат и тщательно зафиксировать двигатель.
  8. Раскрутить элементы крепежа, за счет которых держится картер. Для этого потребуется ключ с карданом. Чтобы вытащить поддон, нужно потянуть его назад.

Если домкрата нет, подойдет изготовленная из бруса траверса. Брус нужно расположить параллельно радиатору. Далее шпилька прикрепляется к двигателю и продевается сквозь траверсу. Затем нужно аккуратно закручивать гайку на шпильке. Мотор начнет медленно подниматься.

Бывает, что при попытке поддеть поддон отверткой, он не поддается. При этом деталь застревает где-то внутри. Сначала необходимо проверить, что откручены все болты. В большинстве двигателей крышка держится на 15 болтах, реже – на 14. Если все откручено, это означает, что приклеилась трубка маслозаборника. Чтобы решить проблему, придется открутить трубку от насоса.

Советы и рекомендации

Демонтировать деталь возможно только в том случае, если грамотно выполнить подготовительные работы. Вначале машину ставят над смотровой ямой, если такой возможности нет, кузов приподнимают домкратом. После этого появится возможность добраться до картера и соседних деталей.

Чтобы проводить манипуляции, требуется хорошее освещение. Без подсветки трудно вытащить запчасть из труднодоступного участка. При наличии мощной лампы появится возможность осмотреть поддон и убедиться, что на нем нет вмятин или пробоин. Проверить придется и состояние прокладки.

Если в корпусе образовалось отверстие, ремонт может быть произведен при помощи аргоновой сварки. Незначительные трещины заделывают холодной сваркой, но перед предварительно сливают масло и обезжиривают поверхности. Подтеки в месте стыка блока двигателя и поддона говорят о необходимости замены сальника коленчатого вала. Слабое опотевание вокруг сливной пробки отклонением от нормы не считается.

Заваренный поддон двигателя

Поддон можно случайно пробить при поездке по бездорожью даже с высоким клиренсом. Многие автовладельцы устанавливают защиту, закрывающую поддон от ударов и усложняющую доступ к нему. Защита демонтируется заранее, она обычно держится на нескольких болтах и откручивается без особых проблем.

Перед демонтажем желательно протереть тряпкой поддон и окружающие его элементы. Так удобнее производить работы, проще увидеть повреждения на корпусе. Если масло выливается, место протечки определяется визуально. Для проверки целостности необходимо включить мотор на холостых оборотах. В данном режиме масло быстро начнет вытекать сквозь пробоину. Если после снятия обнаружатся повреждения прокладки, не стоит ее выкидывать. Лучше взять старый уплотнитель с собой при походе в магазин. Тогда продавцу будет проще подобрать аналогичную запчасть.

Снятие и установка поддона картера и маслозаборника масляного насоса Nissan Patrol

Снятие и установка поддона картера и маслозаборника масляного насоса

Снятие

Для выполнения описываемых ниже процедур понадобится инструмент для разрезания подушек герметика.

Порядок выполнения
  1. Отсоедините отрицательный провод от батареи.
  2. Поддомкратьте передок автомобиля и установите его на подпорки.
  3. Выверните сливную пробку поддона и слейте двигательное масло в подходящую емкость. Вверните пробку на место, прочно затянув ее.
  4. Отдайте болты крепления двигателя к усилительным кронштейнам трансмиссии, снимите кронштейны с двигателя. Отдайте болты и гайки крепления нижней задней пластины (щитка) двигателя к кожуху маховика.
  5. Постепенно, в несколько приемов, отдайте болты крепления поддона картера двигателя. Двигайтесь по спирали от краев поддона к середине.
  6. Если поддон установлен без прокладки, при помощи специального инструмента прорежьте подушку уплотнительного герметика через которую поддон крепится к картеру двигателя. Во избежание повреждений ни в коем случае не используйте данный инструмент для освобождения держателя заднего сальника
  7. Установленный на прокладке поддон следует для освобождения обстучать молотком с мягким бойком.
  1. В случае необходимости отдайте крепежные болты и снимите с двигателя маслозаборник (см. сопроводительную иллюстрацию — цифрами помечены крышки коренных подшипников). Выбросите уплотнительное кольцо круглого сечения.

Установка

Установка производится в обратном порядке.

Порядок выполнения
  1. Зачистите сопрягаемые поверхности поддона и картера двигателя, тщательно удалив с них все следы материала старой прокладки/герметика.
  2. Внимательно осмотрите поддон, проверяя его на наличие механических повреждений. Выполните необходимый ремонт, либо замените дефектный поддон.
  3. Промойте внутренние поверхности поддона и сборку маслозаборника подходящим растворителем, полностью устранив следы угольных отложений и шлама.
  4. Установите маслозаборник масляного насоса с новым уплотнительным кольцом и затяните болты его крепления с усилием 16 ÷ 19 Нм.

Для уплотнения поддона на картере может использоваться как прокладка, так и подушка герметика. В случае отсутствия уверенности в абсолютности плоскостности посадочного фланца составители данного Руководства рекомендуют отдать предпочтение прокладке во избежание возникновения в будущем проблем, связанных с утечками масла.

  1. При использовании герметика уложите в канавку фланца и вокруг болтовых отверстий в нем подушку качественного герметика с диаметром сечения 3.5 ÷ 4.5 мм. В течение не более пяти минут после накладывания герметика прижмите поддон к блоку, стараясь не нарушить непрерывность подушки. Затем вверните крепежные болты и затяните их с требуемым усилием в диагональном порядке, двигаясь от центра наружу.
  2. Установите усилительные кронштейны, затянув болты их крепления с требуемым усилием.
  3. Залейте в двигатель свежее масло, затем запустите двигатель и проверьте его на утечки.

Если для уплотнения посадки поддона использовался герметик, начинайте заливать в двигатель масло не раньше чем через тридцать минут после установки поддона.

Замена поддона картера и его прокладки на ВАЗ 2101-ВАЗ 2107

На сегодняшний день многим людям уже известна такая вещь как поддон картера, но далеко не все знают что же это на самом деле такое, когда его нужно менять и как его правильно заменить на автомобилях «классического» семейства — эти вопросы мы сегодня и разберём.

Для замены поддона и его прокладки, вам будет нужно заранее подготовить некоторые вещи: Во-первых обязательно запаситесь гаечными ключами, или же вместо них можно использовать удлинитель, карданные шарниры и накидные головки!

Где находится поддон картера и его прокладка?

Поддон располагается в самом низу двигателя автомобиля, к сожалению для того чтобы полностью увидеть поддон необходимо снять защиту картера, что и сделано на рисунке ниже:

Синей стрелкой указан прокладка, которая стоит между блоком цилиндров и картерным поддоном!

Когда нужно менять поддон картера и его прокладку?

Поддон подлежит замене при деформации, в связи с которой из самого поддона начало вытекать моторное масло которое в нём располагалось.

Прокладка поддона подлежит замене при сильном обжатии и при разорванности, как это понять спросите вы? Обычно при деформации прокладки, через неё начинает течь моторное масло, но течь так же лечится обычным подтягиванием болтов которые крепят поддон картера, но в том случае если подтягивание болтов не дало никаких результатов и течь не прекратилась, то в таком случае замените прокладку на новую.

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

  • Прежде чем начать работу, загоните свой автомобиль на смотровую яму.
  • Затем снимите защиту картера с автомобиля. (Как снять защиту, см. в статье: «Замена защиты картера»)
  • После чего полностью слейте моторное масло, из двигателя автомобиля. (Как слить масло, см. в статье: «Замена масла в двигателе»)
  • Следом отверните с обоих крайних сторон по две гайки которые крепят правую и левую подушку подвески двигателя к поперечине.

Далее установите поверх моторного отсека «Травесу» она указана цифрой «1» на фото, и после чего начните затягивать гайку под цифрой «2» и тем самым поднимите двигатель у автомобиля.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
