Настройка штока вакуумного усилителя тормозов 2110

Когда ремонтировать, а когда менять?

  • Менять ВУТ придётся в том случае, когда повреждена диафрагма, возвратная пружина или один из клапанов. Тогда автовладелец будет просто вынужден снять ВУТ и заменить его. Причём сделать это нужно будет как можно быстрее. Замена в данном случае — это самый разумный выход, так как найти в продаже отдельные запчасти к ВУТу удаётся далеко не всегда (особенно это касается диафрагм).
  • А ремонт целесообразно проводить в случае повреждений внешних шлангов. Шланг может треснуть, на нём может ослабнуть хомут, что приводит к нарушению герметичности и т. д. Все эти проблемы вполне можно устранить без замены ВУТа. Нарушение герметичности системы — это, конечно, плохо, однако критической поломкой это не является (если только водителя не раздражает шипение в кабине).

Ремонт и починка

Чтобы отремонтировать вакуумный насос, необходимо сначала остановить его работу, после чего поднять на поверхность, осмотреть. Причин неисправностей может быть множество, на них надо остановиться подробнее. Что делать, если насос работает, но вода из скважины не качается, подъема не происходит? В данном случае необходимо выполнить такие действия:


Схема устройства вибрационного насоса.

  1. Насос поднимается на поверхность в уже выключенном виде, после чего следует проверить, нет ли нарушений герметичности трубопроводов оборудования, насколько обратный клапан работает правильно. После этого осматриваются все стыки прибора, так как причиной неисправности обычно является попадание посторонних предметов в корпус. Это касается песка, мелких частиц глины и мусора, листьев и прочего. Вполне возможно, что по причине засорения из строя вышла пружина, сам обратный клапан.
  2. Требуется выполнить проверку трубопровода, находящегося между скважиной и насосом, в нем всегда должна быть вода. Насос не должен работать, если воды нет. Если жидкости нет, то необходимо заполнить трубопровод через специальное заливочное отверстие, предусмотренное в корпусе.
  3. Причина неисправности может состоять и в том, что скважина или колодец просто пересохли, такая ситуация не является чем-либо исключительным. В таком случае рекомендуется трубопровод либо всасывающий насосный шланг опустить глубже. Вполне возможно, что уровень воды упал, но может быть и полное ее отсутствие. Это необходимо сразу проверить. Надо помнить, что расстояние от зеркала воды до насоса не должно превышать максимально установленное производителем. За уровнем воды необходимо тщательно следить.
  4. Причиной поломки может послужить образование выработки между крыльчаткой и корпусом, такое явление вызывает повышенная абразивность воды в скважине. Чтобы избежать этой поломки, специалисты советуют еще на этапе проектирования оборудования сразу учесть такую вероятность, провести пробы воды. Достаточно сразу установить фильтры и специальные средства для снижения абразивности. Часто причиной выработки является обычный песок, который может находиться на дне любого колодца или скважины. В таком случае оборудование начинает работать само на себя, производительности от насоса ждать не следует. Ремонт производится простой, достаточно заменить корпус и крыльчатку, если они есть в продаже.

    Схема устройства вакуумного водокольцевого насоса.

  5. Есть и еще одна причина, почему произошла такая поломка и вакуумный насос не работает. В сети, питающей оборудование, наблюдается низкое напряжение или постоянные скачки. Следует вызвать электрика или использовать специальное оборудование для поддержания необходимого напряжения в сети.

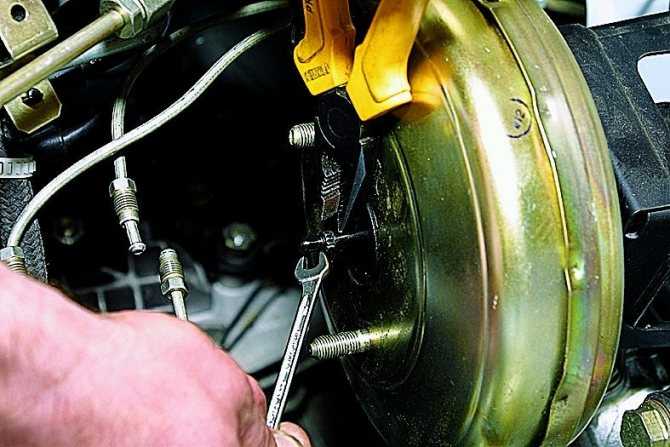

Регулировка штока вакуумного усилителя тормозов УАЗ

Нередко после замены ВУТ появляются проблемы, и автомобиль уже не так тормозит, как было раньше при исправном «вакуумнике» – тормозная педаль берет в самом конце, или система не до конца растормаживается. Все дело здесь заключается в штоке, который нажимает на поршень ГТЦ – он с завода может быть не отрегулирован. На этом штоке имеется регулировочный винт, который фиксируется контргайкой. На автомобилях УАЗ (модель «Патриот» в расчет не берем) регулировку штока проверяем следующим образом:

  • шток утапливаем до конца назад;
  • берем металлическую линейку или щуп для регулировки клапанов, укладываем его вдоль корпуса;
  • штангенциркулем замеряем выступ над корпусом – шток должен выходить приблизительно на 7,8-8,0 мм;
  • если это расстояние не соответствует норме, ослабляем контргайку и регулировочным винтом увеличиваем или уменьшаем длина штока;
  • установив нужный размер, фиксируем винт контргайкой.

Еще на UAZ Hunter педаль может «брать» в самом конце, и у нее получается большой свободный ход

Необходимо обратить внимание на положение педали – если она слишком низко от полика в салоне, ее необходимо отрегулировать:

  • раскручиваем гайки крепления стоп-сигнала на тормозной педали;
  • отсоединяем от датчика стоп-сигнала провода;
  • двумя гайками на 19 мм поднимаем педаль, нажатием на тормоз проверяем свободный ход, и если педаль отрегулирована нормально, затягиваем гайки.

https://youtube.com/watch?v=iTMZDTj0ats

Источник

Личный опыт автовладельцев.

«Я водитель с небольшим стажем, поэтому самостоятельно определить причину твердости педали мне было очень трудно. Я даже не мог разобраться, как снять ту или иную деталь, чтобы диагностировать конкретные неполадки. В конце концов, я отогнал свою Ауди А6 на станцию технического обслуживания. Работающие там мастера определили характер повреждения даже не снимая агрегаты. Правильная диагностика помогла мне заметно сэкономить на ремонте».

«Когда у моего ВАЗ 2114 сломался усилитель, я удостоверился в его неисправности простым способом. Для этого снимается шланг, а усилитель глушится. Присутствие разряжения при запуске двигателя говорит о том, что «вакуумник» неисправен».

«Вакуумный усилитель и цилиндры диагностировать очень сложно. Наилучшую диагностику ТС могут обеспечить лишь те автосервисы, где есть манометры».

Причины проверки работоспособности вакуумного усилителя тормозов

Тормозная система машины полностью не откажет, даже если сломается усилитель, однако водителю придется приложить намного больше усилий для того, чтобы замедлить движение автомобиля. Явный признак выхода из строя ВУТ – педаль становится «жесткой», а эффективность торможения резко падает. Это приводит к созданию опасной ситуации на дороге.

Кроме того, проявляются и другие признаки:

  • свободный ход увеличивается до половины;
  • работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
  • тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Важно. Проверку ВУТ необходимо проводить исключительно тогда, когда двигатель автомобиля заведен, поскольку правильно работать усилитель может только при подаче разрежения от мотора.

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

  • соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
  • потеря герметичности из-за износа диафрагмы;
  • поломка воздушного клапана;
  • разгерметизация корпуса;
  • снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Регулировка и ремонт узла после проверки вакуумного усилителя тормозов

В целом регулировка ВУТ сводится к настройке свободного хода тормозной педали. Чтобы правильно его выставить, необходимо настроить длину штока. С помощью регулировочного болта контролируется зазор/выступ. Правильная настройка положения самого болта позволит установить идеальный момент срабатывания клапанов.

Когда будет закончена проверка на герметичность, не забудьте отрегулировать свободный ход педали тормоза. Настройка длины штока приводит к возникновению зазора, который определяет степень давления на тормозной цилиндр

Поэтому очень важно правильно выставить длину штока и поставить подходящий зазор. Свободный ход педали при неработающем моторе должен составлять от пяти до четырнадцати миллиметров

Этот зазор контролируется болтом, находящимся над плоскостью вакуумного усилителя тормозов. Маленький зазор приводит к заеданию рабочего цилиндра, вследствие чего происходит быстрый износ колодок и повышается потребление топлива автомобилем. Кроме того, машина начинает произвольно притормаживать, как будто вы едете на ручном тормозе. Большой же зазор, напротив, приводит к увеличению хода педали, что свидетельствует о нарушении герметичности в узле

Свободный ход педали при неработающем моторе должен составлять от пяти до четырнадцати миллиметров. Этот зазор контролируется болтом, находящимся над плоскостью вакуумного усилителя тормозов. Маленький зазор приводит к заеданию рабочего цилиндра, вследствие чего происходит быстрый износ колодок и повышается потребление топлива автомобилем. Кроме того, машина начинает произвольно притормаживать, как будто вы едете на ручном тормозе. Большой же зазор, напротив, приводит к увеличению хода педали, что свидетельствует о нарушении герметичности в узле.

Выше мы рассказали, как провести проверку работы тормозного вакуумного устройства и отрегулировать его работу в случае необходимости. Теперь скажем несколько слов о его ремонте.

Чтобы обеспечить собственную безопасность при поломке усилителя, безотлагательно примите меры по его ремонту или замене. И если вакуумные шланги в бензиновых автомобилях или насосы в дизельных вы можете заменить самостоятельно, не прибегая к услугам автосервиса, то более серьезные работы рекомендуется доверить профессионалам.

Конечно, это стоит определенных денег, но когда на кону собственная безопасность, лучше не экономить. Обратитесь к специалистам. Они не только грамотно проведут проверку, но и качественно, с гарантией выполнят все необходимые работы

Следует отметить, что после ремонта важно синхронизировать колеса при торможении и провести проверку системы ABS/ESP. Для этого необходим диагностический стенд и специализированное оборудование

Бывают случаи, когда отремонтировать «вакуумник» выходит дороже, чем приобретение усилителя, бывшего в употреблении, но находящегося в исправном состоянии. Поэтому рекомендуется при необходимости поискать устройство на разборках.

Если вы чувствуете уверенность в собственных силах и решили после проверки самостоятельно отремонтировать неисправный вакуумный усилитель, то действуйте следующим образом.

Для начала в моторном отсеке демонтируйте всю обивку и снимите накладку ветрового стекла. Не снимайте трубки, ведущие к ГТЦ. Это может привести к попаданию в систему воздуха

Далее открутите цилиндр от вакуумного усилителя и осторожно наклоните вперед, чтобы предотвратить деформацию тормозных трубок. Шланг передачи вакуума перед этим необходимо снять со штуцера усилителя

Внимательно изучите рекомендации, которые дает производитель и приступайте к демонтажу усилителя. Открутите крепежные болты и отсоедините клемму провода, идущего к стоп-сигналу.

Только после этого снимите педаль, используя специальный инструмент. Если вы хорошо разбираетесь в конструкции автомобиля, то справитесь с проверкой и ремонтом ВУТ. Однако лучше предварительно зайти в Интернет и найти инструкцию со схемой усилителя. Это заметно ускорит реализацию поставленной задачи и повысит ваши шансы на успех.

Режим работ

Насос качает воду из скважины, но не отключается. Поломки могут быть различными, причины обычно следующие:


Схема устройства реле давления.

  1. Необходимо выполнить регулирование реле. Для этого применяются две небольшие пружинки. Посредством большой пружины надо отрегулировать нижний и верхний предел для включения/выключения, а при помощи малой — разницу давления при смене таких пределов. Порой случается так, что при длительной эксплуатации образуется выработка, рабочее давление меняется. Именно поэтому настройки уже нуждаются в корректировке, они отличаются от заводских. Необходимо натяжение пружин уменьшить, поворачивая их в сторону «-» по часовой стрелке. Но слишком злоупотреблять этим методом не рекомендуется, так как настройки можно сбить окончательно, для ремонта уже придется вызывать мастера.
  2. Соли при плохом качестве поставляемой воды могут стать причиной того, что входное отверстие регулирующего реле забивается. В таком случае датчик перестает контролировать показания, насос не отключается даже в том случае, когда достигаются нужные показания. Необходимо остановить оборудование вручную, после чего это отверстие почистить.

Почему при нажатии на педаль тормоза слышно шипение? Разбираем возможные причины »

Почему при нажатии на педаль тормоза слышно шипение? Разбираем возможные причины

Тормоза – один из основных узлов любого автомобиля. И если при нажатии на педаль тормоза слышно шипение, поскрипывания, сама конструкция проваливается или, наоборот, излишне твердая – нужно срочно исправлять положение, не затягивать и не откладывать в долгий ящик возможный ремонт. Или хотя бы диагностировать причины неприятностей. Знание и понимание проблемы сопутствует ее быстрейшему разрешению, а своевременное исправление может спасти от непредвиденных ситуаций на дороге.

Почему при нажатии на педаль тормоза слышно шипение?

Такой огрех может случиться на многих авто при попытке остановиться. Причем происходит это вне зависимости от года выпуска машины, модели, отечественного или импортного ее производства. Как говорится, бывает со всяким. Каковы причины? Попытаемся присмотреться повнимательнее в данной статье.

Этот подозрительный шип

Некоторые водители с почти маниакальным подозрением относятся ко всяким шумам и шипениям, постукиваниям и тарахтению. Даже если они самые, что ни на есть тихонькие и вполне допускаются (самими производителями или экспертами-мастерами) по штатному расписанию. Такая же история с педалью тормоза. При нажатии на нее во многих случаях вы услышите очень легкое шипение, раздающееся в салоне, практически из-под самой педали.

Сразу оговоримся, что эксперимент нужно производить на заведенном движке (холостые обороты), при задраенных стеклах и закрытых дверцах, отключенных дополнительных электроприборах и медиасистеме с колонками. И в этом тихом звуке нет ничего военного! К примеру, один из бывалых автолюбителей утверждает: на протяжении всего водительского стажа (от «копейки» до Honda Accord), всегда слышался этот слабый шип.

Оно и понятно – вакуум должен же сбрасываться. Ведь в структуру его запланированной производителями конструкции входят две камеры, между которыми при надавливании на тормоза возникает различное давление.

Грубо говоря, чем активнее давите – тем эффективнее. А при отпуске соответствующей педали давление выравнивается, а диафрагма идет в исходную позицию. Поэтому, в силу принципа работы устройства, легкий шип должен быть всегда! Но повторяем, ему следует быть достаточно малым и практически неощутимым, и никак не влиять на штатную работу движка вашей машины. Только тогда это считается нормой.

Вакуум тормозов – наиболее частая причина

Другое дело, если фактура звука существенно отличается на слух. То есть шипение получается довольно громким и как бы захлебывающимся. Одновременно при надавливании на тормозную педаль на холодную ощущаем излишнюю тугость ее хода. А также – плавучесть оборотов движка (а иногда и заглохнуть может).

В подобных случаях следует обратить пристальное внимание на вакуумный усилитель, как возможную причину неполадок. Ну, тугая педаль, конечно, еще может быть и от мороза, к примеру, пока главный не прогреется. Но вот обороты и довольно сильное шипение – это уже прямые указатели, что нужно смотреть под капот!

Но вот обороты и довольно сильное шипение – это уже прямые указатели, что нужно смотреть под капот!

Как его проверить?

Тормозная система автомобиля подвергается постоянным нагрузкам, а при так называемом спортивном стиле езды по городу – еще и перегрузкам. Происходит это регулярно даже при размеренном и неторопливом ритме – от данной проблемы никуда не денешься. Поэтому этот узел должен подвергаться регулярному тестированию, чтобы обеспечивать водителю и пассажирам максимальную безопасность езды. Так и в истории с вакуумом для тормозов.

Как правило, неполадки в его работе происходят из-за выхода из строя специальной диафрагмы, расположенной внутри устройства. Она лопается, трескается, перестает выполнять возложенные на нее обязанности – нагнетать вакуум. Иногда сбои дает и выпускной клапан. Доступная каждому водителю проверка работоспособности вакуума своими силами осуществляется следующим способом.

Заводим движок и даем ему некоторое время поработать на холостых, чтобы он достиг ;

Глушим мотор;

Нажимаем на тормоз;

Первое нажатие ничем не будет отличаться от обычного, штатного при работающем агрегате. Педаль нужно выжать максимально: при этом в усилителе идет выдвижение диафрагмы и создается вакуум;

Отпускаем педаль, выжимаем ее повторно. Если с системой нелады, то во время второго подхода вакуум не сможет создаваться, и вы будете тактильно наблюдать нехарактерный малый ход самой педали. Эти перемены говорят о поломке в усилителе тормоза.

Особенности ремонта вакуумных усилителей УАЗ

В отличие от вакуумных усилителей вазовских автомобилей, на машинах УАЗ корпус ВУТ очень прочный, и располовинивать его совсем непросто. Можно отогнуть выступы с помощью монтировки и молотка, но так работа выполняется с нарушением технологии – по инструкции необходимо одну половину поворачивать относительно другой. Самая большая проблема при разборке – «располовинивание» корпуса – порой эти части так закипают, что разобрать узел невозможно. Автовладельцы машин советуют ни в коем случае не вдавливать один корпус в другой – тогда уже точно поворачивание не получится.

Еще одна проблема в ремонте «вакуумников» – низкое качество запчастей в ремонтном комплекте, порой установленных деталей не хватает и на полгода. Автомобилисты советуют ремонтом не заниматься, а купить новую запчасть, хотя здесь есть другой минус – ВУТ на автомобили типа УАЗ-469 или УАЗ-452 стоит недешево, около 3 тысяч рублей. Как вариант, можно на авторазборке подобрать «вакуум» от иномарки, у которого по креплениям подходит главный тормозной цилиндр, и путем подгонки установить на автомобиль. В результате получается дешевле и надежнее – импортные детали даже в состоянии бу служат по несколько лет без каких-либо нареканий.

Признаки возникновения проблем в работе

Неисправности вакуумного усилителя и компонентов, обеспечивающих его работу, обязательно проявляются, причем достаточно явно.

Если ваккумник не функционирует, это будет сопровождаться «тугостью» выжима педали.

При полном отказе этого элемента нажать на тормозную педаль очень сложно (для удостоверения в этом достаточно при неработающем моторе нажать на педаль 4-5 раз, на последнем выжиме сопротивление будет очень большим).

Поскольку разрежение берется от впускного коллектора, потеря герметичности вакуумного усилителя может сопровождаться изменением работы мотора при торможении (хотя этого происходить не должно).

Причем в одних случаях обороты силовой установки при нажатии на педаль тормоза могут падать (вплоть до остановки агрегата), в других же – обороты повышаются.

Здесь все просто – если есть не герметичность в вакуумнике, будет происходить подсос воздуха в коллектор, который влияет на пропорции топливовоздушной смеси, отсюда и изменение режима работы мотора.

Еще одним явным признаком является появление шипения при выжиме педали. Появление такого звука указывает на появление подсоса воздуха.

Что касается вакуумных насосов, то механические могут издавать стуки, причем постоянно (виноват в этом обычно приводной шток), в электрических же повышается шумность работы, также возможен сильный нагрев при работе мотора (здесь обычно неисправность кроется в приводном электродвигателе).

Главный тормозной цилиндр

Не редко в процессе проверки состояния тормозного узла обнаруживаются проблемы с главным тормозным цилиндром.

ГТЦ

Меняя вакуумник, логично будет изучить текущее состояние ГТЦ и при необходимости заменить его.

Многие пытаются отремонтировать ГТЦ. Но на практике это приносит только временный эффект, плюс приходится постоянно переживать, не откажет ли узел в самый неподходящий момент. Лучшее решение — замена.

Сама процедура замены выглядит следующим образом.

  1. Отключите минусовую клемму с аккумулятора.
  2. Отключите колодку проводов от датчика уровня ТЖ. Он расположен в бачке и встроен непосредственно в крышку.
  3. Специальным ключом для тормозных трубок ослабьте их натяжение. При этом откручивать полностью не нужно.
  4. Открутите пару гаек, которые крепят ГТЦ к вакуумнику. Только теперь тормозные трубки можно открутить полностью.
  5. Снимите цилиндр со шпилек.
  6. Если требуется, заодно снимите сам бачок с тормозной жидкостью. Чтобы это сделать, нужно аккуратно раскачать бачок и извлечь ножку из втулки.
  7. Оцените состояние демонтированного цилиндра. Также обязательно проверьте, нет ли дефектов на бачке. Если таковые имеются, бачок тормозной жидкости обязательно замените на новый.
  8. Вооружившись новым ГТЦ, поставьте его на место и закрутите гайки. Крепежи можно сразу полностью затягивать.
  9. Установите бачок, залейте до максимальной отметки тормозную жидкость.
  10. Теперь очень важный этап — извлечение воздуха из цилиндра. Для этого нужно пальцами перекрыть отверстия передних тормозных трубок. Вам помощник при этом должен аккуратно, но не резко, нажать на педаль тормоза. Так в системе будет создано давление. Продолжайте такие манипуляции до тех пор, как не почувствуете, что из отверстий выходит жидкость.
  11. Как только потечет жидкость, наденьте трубки, установите и зафиксируйте их на местах. При этом педаль тормоза отпускать нельзя.
  12. По аналогии подключаются задние трубки. В момент установки их на места в системе должно быть давление, то есть педаль тормоза выжата в пол.

Завершив замену ГТЦ, не забудьте прокачать тормозную систему согласно правилам.

Разборка узла с бачком ТЖ

Поменять вакуумник и цилиндр вполне возможно своими руками. Работа займет несколько часов, но сэкономит кучу денег на посещении автосервиса.

 Загрузка …

Все причины твердой педали при неисправностях тормозной системы:

1) Концевик усилителя вакуумного типа неисправен. Заменить!

2) Сам вакуумный усилитель имеет клапан обратного действия. При его неисправности педаль заедает, а клапан, расположенный в нем, не срабатывает. Заменить!

3) Фильтр вакумника тоже засоряется, педаль наливается тяжестью и на нее приходится нажимать с большим усилием. Фильтр без проблем меняется у дилера или в гараже).

4) Структура тормозной системы включает в свою конструкцию специальный клапан. Его корпус может застрять. Без полной замены компонента обойтись не удастся.

5) Усилитель тормозов покрывается трещинами. Его целостность повреждается.

Наиболее важным органом в любом автомобиле является тормозная система. Она должна быть в идеальном состоянии, ведь от нее зависит наша жизнь. Одним из основных индикаторов эффективности работы данного узла является педаль, которая обязана всегда отличаться привычным для ноги состоянием нажатия. Этим правилом нельзя пренебрегать и при малейших изменениях нужно сразу выполнить регулировку или ремонт. Ниже мы рассмотрим, что необходимо предпринять, когда педаль тормоза стала твердой, совершенно не нажимается или схватывает в самом конце хода

Также уделим внимание вопросам самостоятельной диагностики и изучим все причины выхода из строя данного механизма

Обследование узла

Утверждать о необходимости замены вакуумного усилителя на автомобиле ВАЗ 2109 уже следует в случае увеличения усилия, прикладываемого к тормозной педали. Впрочем, убедиться в корректности диагноза поможет простая проверка:

  • заглушить мотор;
  • нажать 5-6 раз на педаль тормоза;
  • зажать тормозную педаль;
  • завести мотор.

Идентификатором исправного ВУТ служит незамедлительный ощутимый уход тормозного рычага вперед.

Диагностировать неисправность узла поможет альтернативный симптом: при работающем двигателе под капотом слышно «шипение» в области подключения трубопровода впускного коллектора к штуцеру обратного клапана ВУТ. Опытные специалисты дополнительно предпочитают проверять:

  • целостность подходящего патрубка;
    плотность посадки магистрального элемента на штуцере (шипение может появиться в результате ослабленного соединения).

Начальная стадия выхода из строя вакуумного усилителя особенно четко определяется на «девятках» с карбюраторной системой питания. Педаль тормоза активируется, как и положено, легким усилием, торможение хорошее и информативное, но:

  • на холостых оборотах мотор «троит»;
  • при нажатии на педаль тормоза холостой ход стабилизируется;
  • после воздействия на акселератор на нейтральной передаче, независимо от регулировок карбюратора, имеют место быть «провалы».

При наличии вышеописанных симптомов целесообразно на работающем двигателе снять патрубок со штуцера «вакуумника» и заглушить шланг подходящим предметом или пальцем – холостой ход нормализировался и, следовательно, замена вакуумного усилителя на ВАЗ 2109 неизбежна. При обнаружении таким образом неисправности в пути, движение следует продолжить с отключенным ВУТ: педаль будет жесткой, но сохранится информативность.

Выработка и другие дефекты дисков

Разновидностей выработки на тормозных дисках, из-за которых может слышаться гул при описанных условиях, бывает несколько. Первая из них — это так называемые борозды. Они хорошо видны невооружённым глазом, иногда даже прямо через колёсные диски. Появляются они там по всяким причинам. Наиболее очевидная — попадание между колодками и вращающимися дисками какого-либо абразива. Крупнозернистая пыль, песок, грязь, мелкие камушки. Всё это способно «прописать» круги на воде на дисках.

Вторая разновидность выработки — это выступающая кромка. К гулу при нажатии на тормоза такой дефект приводит, как правило, тогда, когда меняются колодки. Очень часто эти детали покупаются не по размерам, что, впрочем, не мешает их успешной установке. В результате колодки неправильно контактируют с дисками, могут перегреваться, неравномерно изнашиваться и закусывать друг друга

Что из этого приводит к гудению, на самом деле, неважно

Следующий дефект — коррозия. Наблюдается в виде небольших ямок прямо на рабочей поверхности дисков. При определённой степени тяжести тоже может стать причиной гула тормозов. Опять же, первопричиной является перегрев под нагрузками. Детали перегреваются, возникает гул, а также может ухудшаться эффективность торможения.

Следующая возможная проблема с дисками — это когда они сожжённые или подожжённые. Выявить такие можно по синим или переливающимся пятнам прямо на рабочей поверхности. Говорят такие «ожоги» о том, что тормоза однажды или неоднократно перегружались. Как результат, следует искать неадекватный износ или же деформацию. При любых раскладах это вполне может стать причиной, почему гудят тормоза.

Во всех перечисленных ситуациях «лечение болезни» одно и то же. Это замена тормозных дисков. Также следует понимать, что после совместной работы с дефектными дисками колодки тоже с большой долей вероятности приходят в негодность. Эксплуатировать их с новыми дисками не стоит. Лучше сразу заменить на новые. Благо, даже в качественном исполнении эти расходники не стоят космических денег.

Пару слов, наверное, стоит сказать о проточке дисков, к которой прибегает немало автолюбителей. Такой метод ремонта оправдан, к сожалению, только в 1 случае из 10. Да и то, если проточку доверили толковому токарю, а не пытались «выровнять» диск болгаркой прямо на машине. Последнее делать категорически не рекомендуется. Тормозная система — это механизм, которые не прощает неточностей. А болгарка и точность — это антонимы.

Процесс замены вакуума на ВАЗ-2114

Перед тем как проводить замену, необходимо подготовить следующие инструменты:

  1. Отвертка.
  2. Пассатижи.
  3. Торцевые ключи на 7 и 13.
  4. Специальный ключ для отвинчивания тормозных труб.
  5. Дополнительно подготовьте новые штуцеры и заглушки.

Пошаговый алгоритм замены детали:

При демонтаже ВУТ вам явно будет мешать тормозной цилиндр, который лучше снять с самого начала или отсоединить от него штуцеры и отодвинуть в сторону.
Цилиндр – это еще не самое главное препятствие. Следующим шагом нужно открутить крепеж ВУТ, что сделать не совсем просто, а также неудобно. Начните с клапана. Уберите фиксацию шланга, выньте опорную втулку и вытяните палец тормоза.
Возьмите ключ на 14 и открутите 4 крепления усилителя.
После снятия детали подготовьтесь к монтажу нового устройства на автомобиль. В первую очередь на ВУТ поставьте специальную раму фиксации, которую нужно будет закрутить ключом на 7, и только затем устанавливайте этот элемент на ВАЗ.
Очередность сборки достаточно проста

Обратите внимание, с точки зрения удобства, в первую очередь соединяется тормозная педаль и усилитель с помощью пальца, а затем агрегат монтируется в машину.

В качестве рекомендации с заменой вакуумного усилителя можно заменить и шланг. Этот элемент также подвергается износу, что порой сказывается на качестве работы нового устройства.

Ремонт вакуумного усилителя тормозов ВАЗ 2109

Основной признак, указывающий водителю на неисправность вакуумного усилителя заключается в затруднительном ходе педали тормоза, что в свою очередь сказывается на качестве торможения и как следствие безопасности управления автомобилем. Вакуумные усилители поддаются ремонту только на специальном оборудование, если такого в наличие у вас нет, то придется его менять полностью, но перед этим необходимо проверить качество его работы и работу обратного клапана и только после этого принимать решение либо о замене, или же ремонт.

Для проверки работоспособности вакуумного усилителя необходимо несколько раз нажать на педаль тормоза, создав давление в системе, при этом педаль тормоза должна застопориться в верхнем положение. Теперь, не отпуская педали, запустите двигатель. В момент запуска, если усилитель исправен и не нарушена герметичность соединения вакуумных шлангов, педаль опустится в полик, Если она не опустилась, то в первую очередь проверяем качество соединения вакуумного шланга и герметичность обратного клапана.

Для проверки обратного клапана на автомобиле ваз 2109 необходимо проделать следующую последовательность действий:

В первую очередь, как уже упоминалось выше, проверяем герметичность соединения шлангов со штуцером на впускной трубе и обратным клапаном на усилителе.

  • Далее можно приступать к проверке самого клапана, предварительно отсоединяем от него шланг и поддев его плоской отверткой, снимаем с усилителя.

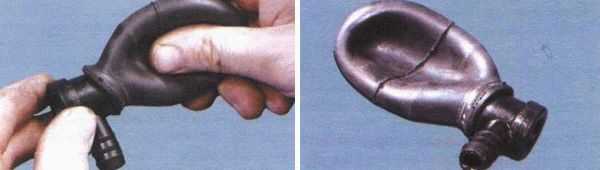

  • На следующем шаге нам потребуется любая резиновая груша, единственные два условия: груша должна быть герметичной и она должна подходить по диаметру штуцера клапана. На эту роль вполне подойдет ареометр.
  • Натянув ее на штуцер, сдавливаем грушу рукой, тем самым выпускаем воздух через клапан и отпускаем. Если груша осталась в сжатом состояние, значит клапан работает исправно, то есть он держит вакуум. В противном случае его необходимо заменить. Как вариант можно попробовать продуть клапан ртом, то есть сначала выдуваем, тем самым воздух должен выходить свободно, а потом всасываем и как следствие воздух не должен проходить.

На этом процесс проверки вакуумного усилителя и обратного клапана ваз 2109 завершен. Если герметичность шлангов не нарушена, а сам клапан исправен, то придется менять усилитель.

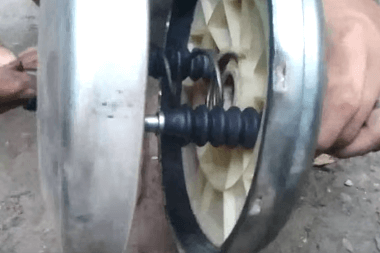

Разборка вакуумного усилителя 2109

Разобрать ВУТ 2108-2109 несложно, но для разборки необходимо устройство зафиксировать. Разбираем узел в следующем порядке:

  • зажимаем «вакуумник» в тисках;
  • отверткой на корпусе отгибаем пазы, с помощью которых держатся между собой две половинки;
  • когда почти все заклепки будут разогнуты, необходимо придерживать наружную часть корпуса – внутри устройства установлена пружина, и она может выстрелить. Если старая диафрагма вновь будет устанавливаться на место, далеко отвертку внутрь заводить не нужно, можно поранить резиновый уплотнитель;
  • снимаем резиновые чехлы с креплений (2 шт.);
  • демонтируем пластмассовый кожух вместе диафрагмой и толкателем в сборе;

Обычно в ремкомплекте вакуумного усилителя ВАЗ-2109 имеется диафрагма, манжета, пыльник, чехлы (2 шт.) и клапан. Следует поменять все детали, чтобы затем не пришлось переделывать работу. Собирая вакуумный усилитель, диафрагму лучше сразу закрепить на пластмассовом кожухе, так будет легче смонтировать узел.

Какой стороной ставится пружина, значение не имеет, но собирая усилитель, придется приложить усилие, чтобы попасть отверстиями в корпусе на шпильки.
