Водяная помпа ваз 2101: конструкция и замена

Пошаговый порядок замены помпы на 16-ти клапанном двигателе

Первым делом поставьте автомобиль на ровную поверхность, под задние колёса поставьте противооткатные упоры, а сам автомобиль на ручной тормоз.

Слейте охлаждающую жидкость

Также позаботьтесь о том, чтобы охлаждающая жидкость была слита из системы. Для ёмкости под слив хорошо подойдёт широкая ёмкость, для того, чтобы остатки не пролились на землю и её можно было использовать вновь. Так, наилучшим образом она выльется, если открутить винт на радиаторе охлаждения. Теперь можно приступать к работе.

Поехали!

  1. Первым делом ослабьте гайки на правом переднем колесе.
  2. После чего поднимите его домкратом и сдёрните колесо с места фиксации.
  3. Открываем капот и демонтируем адсорбер, чтобы не мешался (при наличии – прим.). При этом шланги можно оставить на месте.
  4. Для наилучшего доступа и обзора, уберите брызговик, предварительно вывернув саморезы крепления.
  5. Под капотом снимаем все пластиковые кожухи, как с двигателя, так и ремня ГРМ.
  6. Следующим шагом будет демонтаж ремня ГРМ и всех сопутствующих деталей, включая шкивы и ремень генератора. Как правильно провести эти работы, вы сможете прочитать в этой статье.

Обратите внимание, что демонтировать придётся не только ремень ГРМ, все шкивы и приводы, а также пластиковую защиту двигателя, которая крепится к нему при помощи 6-ти болтов. О том, какое натяжение должно быть у ремня ГРМ читайте здесь.. Когда ремень и все остальные элементы демонтированы, обратите внимание на то, что помпа крепится к корпусу при помощи трёх болтов на «10»

Но перед этим открутите остальные мешающие демонтажу крепежи

Когда ремень и все остальные элементы демонтированы, обратите внимание на то, что помпа крепится к корпусу при помощи трёх болтов на «10». Но перед этим открутите остальные мешающие демонтажу крепежи

Когда они демонтированы, осталось только достать помпу из двигателя.

Для этого производим небольшие удары, постукивания по корпусу помпы и одновременно подставляем тару с охлаждающей жидкостью.

Когда сама помпа поддастся, извлеките её из двигателя.

Установка новой помпы

  1. Перед тем как установить новую помпу, удалите скребком или острым ножом с двигателя части старой прокладки. Однако следите за тем, чтобы не повредились металлические части блока цилиндров и на ней не осталось задиров.
  2. Подготовьте новую прокладку (лучше всего выбирать сделанную из паронита, чем картонную, так как фиксируется она намного лучше, и герметика для неё не надо – прим.).

Обратите внимание на то, чтобы все отверстия с корпусом нового насоса и на двигателе совпадали.

  1. Если прокладка картонная, то промазываем все герметиком и устанавливаем помпу на место, затем фиксируем её заранее снятыми болтами.
  2. Далее процесс сборки производится в обратном порядке аналогичном порядку снятия.

Выбор новой помпы

Насосы с символом 2101, устанавливаемые на классические модели ВАЗ первой серии, в настоящее время не производятся. Подходят насосы (номера деталей 2107-1307011-75 и 2123-1307011-75) с увеличенным рабочим колесом и усиленной конструкцией. Прежде всего, они были произведены для «Нивы». Эти насосы немного дороже обычных. Так что проблем с правильным подбором нового насоса возникнуть не должно.

Среди автовладельцев наибольшей популярностью пользуются насосы следующих производителей:

  • Luzar;
  • Hepu;
  • TZA;
  • «Фенокс».

Имеющиеся в продаже насосы с рабочими колесами из пластика, чугуна и стали. Насосы с пластиковыми рабочими колесами, оснащенными продолговатыми и выдавленными лопатками, зарекомендовали себя безупречно. Чугунные детали менее эффективны при перекачивании жидкостей, в то время как стальные детали подвержены коррозии и с большей вероятностью могут оказаться подделками.

Проверка работоспособности

Существует три способа проверки ДС:

  1. Проверка выполняется без снятия прибора. Щупы вольтметра следует присоединить к контактам устройства и начать вращать одно из колес. Изменения значений на тестере означает, что прибор исправен.
  2. Для второго способа нужно снять устройство. Один контакт вольтметра нужно заземлить, а второй присоединить к клемме, которая отправляет сигналы. Далее нужно вращать ДС так, чтобы определить есть ли сигналы в рабочем цикле. При увеличении скорости должны расти показания на тестере.
  3. При 3-м способе необходимо приготовить контрольную лампочку. При запущенном двигателе определяем с помощью контрольки «минус» и плюс«. После того, как нашли соответствующие выходы, сигнальный провод соединяем с контролькой и вращаем колесо. Если загорается «минус», значит прибор исправный (автор видео — Семен Семеныч).

Не работает стеклоподъемник Лада Калина (Ремонт)

Еще одна главная болезнь автомобиля Лада Калина — это электрооборудование. Ломается абсолютно все, от электроусилителя руля до стеклоподъемников. Сегодня мы Вам расскажем, как можно отремонтировать стеклоподъемники на Лада Калина своими руками.

У меня еще до зимы начал компостировать мозги левый стеклоподъемник водительской двери. Если точней: опускается, а вот поднимается с проблемами. С рывками, а иногда с механическим воздействием, помогал рукой. И вот настало время его заменить или перебрать. Надеялся на второе. Заранее купил две шестерни, но не знал какая подойдет.

Ремонт стеклоподъемника Лада Калина:

1. Первое что делаем, это подготавливаем автомобиль, инструмент и комплектующие для ремонта электростеклоподъемника.

2. Далее снимаем обивку двери (фото № 1 ), предварительно сняв блок переключателей.

3. Следующее что делаем, это отворачиваем 3 штуки гайки м6 крепежа мотор-редуктора. (фото № 2 )

4. Отворачиваем 4 штуки гайки м6 крепления правой части стеклоподъемника (фото № 3 ), так же отворачиваем два болта м6 крепления стекла и разъединяем колодку жгута проводов мотор-редуктора стеклоподъемника.

5. После как отвернули правую часть стеклоподъемника, правую стойку стеклоподъемника наклоняем влево, т.е. в середину двери и вынимаем наружу мотор-редуктор (фото № 5 ).

6. Отворачиваем 4 штуки самореза крышки мотор-редуктора и снимаем крышку.

7. Берем отвертку и снимаем шестерню поддевая ее под «скобу-муфту» (фото № 7 ).

8. Очищаем корпус от грязи и старой смазки, смазываем червяк, шестерню и подшипник.

9. Ставим в обратном порядке новую собранную шестерню со «скобой-муфтой», не забывая поставить две прокладки в виде тарельчатых шайб между шестерней и корпусом стеклоподъемника.

10. Закрываем шестерню крышкой и крепим ее саморезами как на (фото № 6 ).

11. И устанавливаем все обратно.

12. Включаем зажигание и пробуем поднимать и опускать стекло. Если все хорошо, то радуемся проделанной работой. Ну а если нет, то снова за работу.

Вот так вынимаем стеклоподъемник.

Вот такой стеклоподъемник.

На фото видно куски сломанных зубьев.

Вот так выглядит без шестерни.

На шестерне сломаны зубья.

Как видите, все очень просто, главное вовремя обнаружить причину поломки и не доводить до состояния — не работает стеклоподъемник . Все отремонтировать можно своими руками. Если Вы хотите дополнительный свет, установите противотуманные фары на Лада Калина.

Не работает стеклоподъемник — ремонт Если на вашем автомобиле перестал работать стеклоподъемник, то на это может быть множество причин. Но, в целом, все проблемы можно объединить в две большие группы: сбои в электрике и механические дефекты механизма. В обоих случаях, все можно

Установка стеклоподъемников на Лада Гранта Сегодня мы решили опубликовать пошаговую инструкцию по установке электростеклоподъемников на Лада Гранта своими руками. Материал был подготовлен специалистами в области данной автомобиля.

Функции

Неправильно считать, что ДС служит исключительно для передачи информации относительно текущей скорости движения автомобиля. На деле задач у этого устройства несколько.

  1. Передача информации на приборную панель, а именно на спидометр, о скорости движения машины.
  2. Поддержка оптимального функционирования регулятора холостого хода.
  3. Передача данных на электронный блок управления с целью поддерживать оптимальные обороты в зависимости от режима передвижения.

ДС подключают в спидометру и контроллеру по средствам монтажного блока, расположенного в подкапотном пространстве. А внутри автомобиля, непосредственно на реле вентилятора печки, находится предохранитель датчика.

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестал функционировать должным образом и следует предпринять меры по устранению поломки

Если на приборной панели появились эти коды ошибок, следует обязательно осмотреть электросхему на предмет окисления или нарушения целостности контактов

Часто именно из-за этого ДС перестает передавать информацию.

Если на приборной панели появились эти коды ошибок, следует обязательно осмотреть электросхему на предмет окисления или нарушения целостности контактов. Часто именно из-за этого ДС перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДС вышел из строя:

  • На приборной панели спидометр показывает неправильные данные о скорости или вообще стрелка не двигается;
  • При небольшом газовании обороты плавают, двигатель самостоятельно отключается;
  • Увеличивается расход горючего;
  • Мощность двигателя ощутимо снижается.

Указанные признаки могут являться сигналами о возникновении проблем с другими системами. Но если вы обнаружили один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибки, тогда проблема заключается именно в датчике скорости.

Проверка работоспособности

Проверка выполняется несколькими способами. Какому именно вы отдадите предпочтение — решайте сами.

Проверка работы ДС

Перед этим обязательно проверьте состояние проводки, контактов. Если они окислились или проржавели, имеются обрывы в цепи, тогда сам ДС вполне может быть работоспособным. Нужно просто вернуть проводку и контакты в функциональное состояние. Если проверка показала, что все целое и проблем с контактами нет, тогда проведите диагностику датчика скорости.

  1. Если не хотите снимать ДС, тогда поставьте автомобиль на ровную площадку, зафиксируйте колодками и домкратом поднимите левое переднее колесо. Вольтметр подключите к контактам датчика и руками начинайте вращать колесо. При этом смотрите на данные вольтметра. Если напряжение с частотой растут пропорционально увеличению скорости вращения колеса, ДС работает нормально.
  2. Еще один метод также не потребует снимать измерительное устройство. Но для этого вам потребуется контрольная лампа. Домкратом поднимите левое переднее колесо и подключите контрольную лампу к контактам ДС. После этого вручную вращайте колесо. Если лампа загорелась, датчик работает хорошо.
  3. Третий способ предусматривает демонтаж датчика и последующую проверку входного и выходного напряжения. Устройством для измерения показателей будет служить вольтметр.
  4. Четвертый способ активно используют те, кто предпочитает ремонтировать автомобиль своими руками. Здесь вам предстоит проверить привод датчика. Для этого поднимается колесо с помощью домкрата, и снимается датчик. Нащупайте привод ДС, после чего начните вращать колесо. Пальцами вы можете почувствовать, что привод совершает вращения. Если отсутствуют заедания, все крутится равномерно, тогда привод находится в исправном состоянии.

При обнаружении неисправности ДС, единственное верное решение — снять его и заменить новым датчиком.

Определив, что ваш ДС уже отработал свое, можно приступать к процедуре замены.

Руководство по ремонту помпы

В некоторых случаях возможен ремонт водяного насоса. Он рекомендован в тех ситуациях, когда происходит либо износ подшипников, либо сальника, находящего внутри устройства.

Ремонт помпы позволит сэкономить около 600–700 рублей, что в принципе, не так уж мало. Ремонтопригодность насоса определяют по состоянию крыльчатки и вала. Если они сравнительно новые, то можно восстанавливать.

Полноценная замена помпы на автомобилях ВАЗ только к лучшему. Новый агрегат стоит недорого, и после замены двигатель автомобиля начнёт полноценно функционировать.

Чтобы устранить неисправности водяного насоса ВАЗ 2101—07, необходимо снять его с автомобиля. Исключение — операция по замене шкива, в данном случае помпу демонтировать не придётся. Для выполнения ремонтных работ приготовьте такой комплект инструментов и материалов:

  • молоток;
  • отвёртка с плоским шлицем;
  • стандартные наборы головок и накидных ключей (размеры 9—22 мм);
  • лопатка монтажная (монтировка);
  • ёмкость на 10 л и садовый шланг длиной 1 м для слива тосола из блока цилиндров;
  • 1 л антифриза на доливку;
  • ветошь и перчатки матерчатые.

    Для реставрации водяного насоса понадобится стандартный слесарный инструментарий

Подготовительный этап — снятие детали

Перед разборкой узла необходимо опорожнить водяную рубашку двигателя, чтобы тосол не потёк через технологический проём после демонтажа помпы. Для этого отверните болт — пробку, находящийся на левой стенке блока цилиндров (если смотреть по ходу движения авто). Под отверстие подставьте тазик и шланг, дабы не разлить антифриз на землю.

Когда струя тосола спадёт и станет течь по стенке блока, заверните пробку на место и переходите к разборке узла, выполняемой согласно пошаговой инструкции:

  1. Ключом на 17 мм ослабьте гайку на длинном болте крепления генератора, находящейся под его корпусом. Полностью откручивать гайку нет нужды.

    Для освобождения генератора и ослабления ремня нужно открутить гайку под его корпусом

  2. Отверните 3 болта крепления шкива помпы, пользуясь головкой на 13 мм.
  3. Ослабьте такую же гайку на верхней регулировочной скобе, она фиксирует ременной привод в натянутом состоянии. Монтировкой подвиньте корпус генератора в сторону коленчатого вала и сбросьте ремень.

    Ремень привода генератора, вращающий шкив помпы, снимается после откручивания фиксирующей гайки на кронштейне

  4. Окончательно выкрутите болты, удерживающие шкив водяного насоса, снимите последний со ступицы.
  5. Отверните 4 гайки (головка 13 мм), прижимающие фланец помпы к корпусу, и вытащите её из гнезда. Если деталь прочно удерживается старым герметиком, аккуратно обстучите фланец через деревянную наставку.

    Помпа снимается после откручивания четырёх гаек крепления

После демонтажа очистите посадочное место водяного насоса от остатков прокладки и герметизирующего состава, а также протрите двигатель и находящиеся рядом узлы от потёков антифриза.

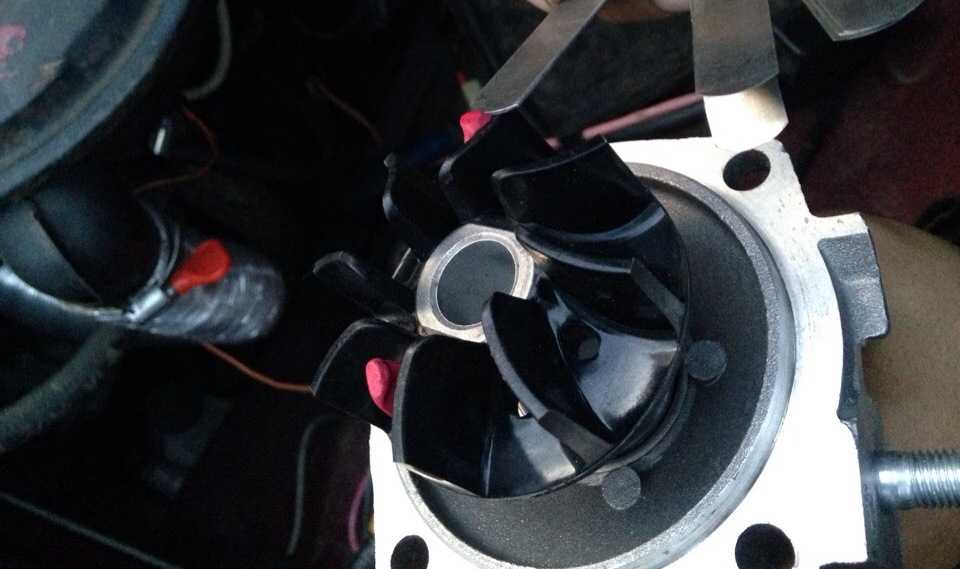

Как снять и поменять крыльчатку

Практика показывает, что разрушение лопастей крыльчатки происходит от соприкосновения с ответной частью корпуса, когда вал помпы сильно разболтан. Поэтому поломка лопастей при прочих работоспособных элементах насоса встречается крайне редко и бывает результатом заводского брака.

На водяных насосах автомобилей ВАЗ 2101—07 встречается 2 типа крыльчаток:

  • старого образца, изготовленные из металла и снабжённые внутренней резьбой М18 с шагом 1,5 мм;
  • нового образца — элементы из пластика, не имеющие резьбы.

    Все новые крыльчатки делаются без внутренней резьбы

Обе разновидности крыльчаток крепятся на вал одинаково — путём запрессовки с натягом. Демонтаж пластмассового элемента нового образца выполняется в таком порядке:

  1. Закрепите ступицу вала в тисках и нарежьте метчиками резьбу внутри крыльчатки. Перед использованием инструмент смажьте моторным или другим жидким маслом.
  2. Вкрутите в отверстие съёмник типа «болт в болте» и слегка подтяните наружный болт.
  3. Вращая головку внутреннего болта по часовой стрелке, выпрессуйте крыльчатку и снимите с вала.

    Внутренний болт съёмника упирается в торец вала и выдавливает крыльчатку вверх

Диагностика неисправностей

Для водяных насосов классических моделей ВАЗ характерны следующие неполадки:

  • износ подшипника и возникающий вслед за ним люфт вала;
  • протечка тосола через сальник;
  • перекос вала и заклинивание.

Крыльчатка насоса вставляется в отдельный корпус, закреплённый на блоке цилиндров

Практически все неполадки помпы являются следствием выработки подшипников. При малом износе и люфте вала насос функционирует в штатном режиме. При увеличении зазоров в сепараторах подшипников сальник начинает пропускать антифриз, а из места установки помпы при работе двигателя доносятся неестественные шумы — гул или треск. В результате происходит перекос вала. Дальнейший сценарий может развиваться по трём вариантам.

  1. Подшипник заклинивает и ремень соскакивает со шкивов. Двигатель продолжает работать, но на приборной панели загорается красная лампа разрядки аккумулятора, а температура ОЖ резко поднимается до максимума.
  2. В результате заклинивания подшипника вал разламывается на две части. Как и в первом случае, при работающем двигателе горит лампа разрядки аккумулятора и наблюдается максимальная температура ОЖ.
  3. Из-за перекошенного вала вращающаяся крыльчатка проламывает дыру в стенке корпуса помпы, через которую в течение нескольких секунд выходит весь тосол, и двигатель моментально перегревается. В этом случае придётся менять не только помпу, но и корпус, в котором крыльчатка проломила стенку.

В результате износа подшипника и перекоса вал помпы может разломиться

В отличие от переднеприводных моделей ВАЗ, где насос спрятан под крышкой ГРМ, в «классике» он находится на виду. Поэтому избежать неприятных последствий гораздо проще. Требуется лишь периодически выполнять проверку помпы следующим образом.

  1. Запустите мотор, откройте капот и прислушайтесь. При наличии подозрительных шумов в передней части двигателя вручную нажмите акселератор и добавьте обороты, чтобы гул стал хорошо слышен.
  2. Внимательно осмотрите переднюю часть двигателя на предмет утечки охлаждающей жидкости.
  3. Если обнаружились следы вытекающего антифриза, возьмитесь рукой за шкив помпы и покачайте его вдоль оси вала с целью обнаружить люфт.
  4. Если при натянутом ремне вы ощутили небольшой люфт или сомневаетесь в результате диагностики, открутите гайку крепления генератора на регулировочной скобе и ослабьте ремень. После этого покачайте шкив насоса ещё раз.

Гайка удерживает ремень в натянутом состоянии

При обнаружении небольшого люфта не стоит сразу приступать к замене водяного насоса. Он ещё «проживёт» 3—5 тыс. км пробега. Однако его состояние придётся постоянно отслеживать и заблаговременно приобрести новый насос.

Если же наблюдается подтекание тосола, заметный люфт вала, а при работе слышен треск, помпу следует немедленно заменить на новую.

Признаки того, что водяной насос неисправен

Можно выделить несколько признаков проблемного функционирования автомобильного насоса:

  • шумы ГРМ при поездке;
  • протечка помпы в результате разгерметизации;
  • повреждение ремня, например, асимметричные трещины, появление отслоений.

Капли жидкости можно найти на узле и на асфальтном покрытии после того, как там постоял автомобиль. Помпу на данную модель придется поменять через каждые 50 000 километров пробега.

Если не заменить помпу, то может произойти обрыв ремня ГРМ или погнуться механизмы клапана, заклинить подвижные части или перегреться двигатель. При приобретении комплектующих следует уточнить:

  • брендовость изготовителя;
  • номер;
  • чистота упаковки;
  • входят ли в комплект прокладки;
  • есть ли гарантия качества от завода.

Качественный насос для десятки оснащен помпой, которая монтируется справа на блоке цилиндров.

Смена агрегата на ВАЗ 2110-2112 не требует дополнительного оборудования или познаний, а сама конструкция подразумевает приобретение гаечных и рожковых ключей.

Устранять остатки жидкости придется, приступая к выполнению большинства работ с системой охлаждения, поскольку это помогает стравить давление или риск возникновения травмы.

Если недавно был полностью заменен тосол, то можно слить не всю жидкость, три литра для устранения лишнего давления. После замены старой помпы на новую, необходимо долить жидкость до прежнего уровня.

Симптомы неисправности

Признаков поломки помпы несколько, причем они могут быть явно выраженными, или же определить неисправность можно только после диагностики.

Сигналами же о том, что водяной насос пришел в негодность, являются:

  • Повышенная шумность при работе мотора со стороны ремня ГРМ, возможен писк;
  • Постоянное и значительное уменьшение уровня охлаждающей жидкости в расширительном бачке и следы подтеков охлаждающей жидкости со стороны приводного шкива коленчатого вала;
  • Сильный люфт насоса.

Как видно из списка, все эти признаки дает сильный износ подшипника и сальников.

Некоторые утверждают, что неисправность помпы ведет к повышению температуры при работе силовой установки.

Но это бывает в очень редких случаях, когда из-за коррозии лопасти крыльчатки практически полностью разрушаются. Из-за этого помпа просто физически не может придавать движение жидкости.

Но такая неисправность – единичные случаи, в целом же, повлиять на температурный режим помпа не может из-за того, что она постоянно находится в движении.

Но и игнорирование проблемы с работой насоса тоже ни к чему хорошему не приведет.

В лучшем случае подшипник и сальники настолько износятся, что вообще не будут препятствовать вытеканию охлаждающей жидкости.

А поскольку в корпусе помпы есть дренажное отверстие, то через него антифриз уйдет быстро, а это уже действительно может привести к перегреву мотора.

Значительно хуже, если подшипник из-за сильного износа разрушиться и приведет к заклиниванию помпы.

Результатом этого является порыв ремня и возможное столкновение клапанов с поршнями. А это уже – капитальный дорогостоящий ремонт силовой установки.

Рекомендуется.

Проверять помпу каждый раз, когда производится замена приводного ремня. Ну, и при появлении любого из признаков неисправности, следует сразу же проверить состояние насоса, и при надобности его заменить.

Здесь отметим, что повышенный гул и писк может давать не только насос, а и натяжной ролик, поэтому необязательно причиной шума является помпа.

Но при выявлении несправного элемента стоит проверять обе указанные детали. Благо, они располагаются рядом, поэтому определить, что стало причиной повышенного шума помпа или ролик, несложно.

Правила разборки насоса для прогона жидкости

Когда насос снимут с автомобиля, его следует разобрать, почистить, заменить проблемные детали:

  • потереть изделие ветошью;
  • выкрутить насосный шкив;
  • выдернуть кольцо для упора;
  • удалить подшипники с коленвала;
  • убрать крыльчатку;
  • промыть помпу бензином.

Чаще всего придется заменять сальник, для чего с вала удаляется ветхая прокладка, убираются наслоения с места посадки, убирается сальник. До того, как будет установлен уплотнитель из резины, нужно помазать жидкостью для охлаждения, чтобы он притерся.

Вышедшие из строя подшипники можно заменить поштучно, а можно просто поменять весь валом. На место старого вала потребуется легко вбить новый вариант.

Особенности двигателя

С виду 179 мотор схож со всеми шестнадцатиклапанными вазовскими двигателями. В отличии от первых 1,8 мелкосерийных моторов 21128 и народных умельцев, АвтоВАЗ, достигать увеличение объема решил не расточкой блока цилиндров, а за счет длины хода самого поршня на том же блоке цилиндров. Для этого, пришлось разработать оригинальный коленвал с увеличенным кривошипом и сделать масляные каналы для регулятора фаз, дополнительные каналы для системы охлаждения. Из-за увеличенного объема цилиндра, была поставлена дроссельная заслонка блока Е-газ большего диаметра и увеличили впускные каналы по сравнению с моторами объемом 1,6л. до 39мм. Так же главной особенностью 21179 мотора является регулировка фаз газораспределения.

  • Ход поршня увеличился с до 84мм.
  • уменьшились шейки шатуна коленвала
  • ШПГ Federal Mogul — Восток. Из особенностей — юбка поршня изменена для увеличения контакта и имеет графитовое покрытие.
  • Маслосъемные кольца имеют хромированное покрытие
  • Компрессионная высота — 26,7мм
  • Клапана — mahle
  • «голова» имеет дополнительные масляные каналы
  • Масленый насос повышенной производительности — GMB
  • Объем масляного картера 4,4л с алюминиевым поддоном.
  • Помпа — GMB
  • Разработчики ушли отказалис от установки ДМРВ, в пользу ДАД (датчик давления) и ДТВ (датчик температуры воздуха)
  • Распредвалы — Toyota Tsusho. Намного легче старых — чугунных.
  • Механизм регулировки фаз INA. ( В первые на вазе устанавливается мотор с изменяемыми фазами газораспределения)
  • Ремень ГРМ как и форсунки — Continental.

Форсунки имеют большую производительность в отличии от приоромотора. Ресурс ремня ГРМ −180 тыс.км. В прочем на Приоре заявляли примерно такие же ресурсные пробегы, но пройдут ли столько ролики и помпа: все вы знаете, дорогие читатели, чем это все заканчивалось. Кстати ролики так же немецкой фирмы INA.

Сборка после замены помпы ВАЗ 2101 — ВАЗ 2107

Основная работа уже сделана, теперь осталось собрать все на место. Обсудим некоторые моменты касаемые обратной сборки:

1 — После установке планки — натяжителя, ремень подтягивается не слишком сильно, — это может привести к быстрому выходу из строя подшипников помпы.

2 — При заливании охлаждающей жидкости, шланг подходящий к впускному коллектору следует снять и не одевать его до тех пор, пока при заливании в горловину радиатора тосола, он не начнет литься через этот патрубок. Данный прием позволит полностью удалить из каналов системы охлаждения воздух. Охлаждающая жидкость заливается до тех пор, пока пустым не окажется лишь само горлышку, а не по соты — ведь при этом верхний патрубок может наполнится не полностью.

Источники

  • https://remontysvoimirukami.ru/remont-vaz-svoimi-rukami/remont-pompy-vaz-2101-svoimi-rukami.html
  • https://autobelyavcev.ru/zamena-pompy-vaz-2101-vaz-2107/

Диагностика неисправностей

Неисправности водяного насоса на переднеприводных моделях ВАЗ проявляются следующим образом.

  1. С правой стороны двигателя возникает посторонний шум, нарастающий с увеличением оборотов.
  2. Рядом с узлом ГРМ и под ним образуются следы ОЖ (не путать с моторным маслом).
  3. Под автомобилем появляется лужица, а уровень тосола в расширительном бачке заметно падает.
  4. Электрический вентилятор радиатора охлаждения включается чаще обычного в любую погоду.

Защитный кожух крепится к двигателю тремя болтами

Чётко идентифицировать звук изношенных подшипников водяного насоса на фоне работающего мотора довольно трудно. Проблема усугубляется шумом других неисправных узлов, например, стучащих клапанов. Поэтому при первом подозрении следует снять пластиковый кожух ГРМ, открутив гаечным ключом на 10 три болта, и провести диагностику помпы следующим образом.

  1. Тщательно осмотрите пространство вокруг шестерни водяного насоса и ремень ГРМ на предмет наличия следов ОЖ.

  2. Посмотрите на положение зубчатого шкива относительно других шестерён и плоскости стального кожуха. Он не должен быть перекошен.

  3. Попробуйте покачать шестерёнку вдоль оси вала при натянутом ремне. Если это удалось, помпу нужно демонтировать.
  4. Ослабив натяжной ролик и ремень ГРМ, покачайте вал. При обнаружении люфта сдвиньте ремень и покрутите шкив рукой. Он должен вращаться легко и бесшумно.

Указанные симптомы могут проявляться как по отдельности, так и одновременно. Можно обнаружить износ сальника при рабочих подшипниках (следы тосола есть, а люфта вала нет), и наоборот. В любом случае помпу следует снять, а при необходимости — разобрать или заменить.

Особенности заливки тосола (антифриза)

После замены помпы ВАЗ 2107 остается натянуть ремень генератора и залить охлаждающую жидкость. Последней понадобится около 10 литров.

Чтобы залить антифриз, не создавая воздушных пробок в системе охлаждения, следует проделать такие действия:

установить автомобиль так, чтоб передняя часть была выше задней. Тогда радиатор отопления окажется ниже остальных элементов системы.

  • отсоединить тонкий шланг системы охлаждения, идущий к карбюратору или дроссельной заслонке (в зависимости от того, карбюраторный или инжекторный тип двигателя установлен на машине);
  • открыть пробки на расширительном бачке и радиаторе;
  • убедиться что сливные пробки установлены и тщательно затянуты;
  • залить тосол (антифриз) в радиатор, используя лейку;
  • продавить руками резиновые шланги системы охлаждения, выгоняя воздух (уровень жидкости при этом упадет);
  • долить радиатор до краев и закрыть пробку;
  • залить охлаждающую жидкость в расширительный бачок и закрыть его;
  • завести двигатель, прогреть его до рабочей температуры;
  • на работающем двигателе несколько раз сдавить и отпустить шланги охлаждения, чтоб удалить остатки воздуха из системы;
  • долить жидкость в расширительный бачок до рекомендуемого уровня.
  • установить шланг, идущий к дросселю и затянут хомут.

Существует еще способ как развоздушить систему охлаждения,но показан на этом видео:

После этого машина готова к эксплуатации.

Устройство помпы автомобиля

При многих дефектах выполняется замена помпы на ВАЗ шестой модели, видеоролик о которой всегда можно посмотреть в интернете. Водяной насос «шестерки» предпочитают менять целиком, т.к. многие автолюбители не занимаются ремонтом этого компонента системы охлаждения автомобиля в силу ее невысокой цена при приобретении в магазине запчастей. Цена водяного насоса «шестерки» в различных торговых точках достаточно приемлема, варьируется от 600 до 700 рублей.

Жидкостная основа (тосол) выполняет функцию охладителя силовой установки, которая нагревается при эксплуатации. Но охладитель перемещается при помощи т.н. «помпы» (водяного насоса), которая своими лопастями крыльчатки заставляет жидкость поступать в подведенные патрубки. При неработающем водяном насосе «шестерки» температура мотора начинает неуклонно увеличиваться, что может привести к его перегреву, деформации отдельных элементов и последующей поломке. Поэтому необходима замена помпы либо ее ремонт. Из чего состоит водяной насос, можно увидеть при замене сальника помпы ВАЗ 2106: это насос центробежного принципа действия, которому передается момент вращения от шкива коленвала моторного агрегата транспортного средства. Деталь расположена с правой стороны от «движка» и смонтирована с прокладкой из паронита. Изделие отлито из легких сплавов алюминия, вал которого снабжен двухрядным неразборным подшипником без обоймы. На одном концу вала расположена лопастная крыльчатка, на другом краю – ступица шкива.

Колечко уплотнительного типа с помощью сальника заставляет находиться крыльчатку в состоянии готовности к эксплуатации. Под действием вращающейся крыльчатки создается требуемое давление, с помощью которого тосол нагнетается в охладительную систему и поступает для охлаждения силовой установки и других агрегатов транспортного средства.

Все компоненты водяного насоса можно увидеть при замене сальника помпы, которая осуществляется при слесарно-ремонтных мероприятиях. Для выяснения, циркулирует ли охлаждающая жидкость в системе отопления и функционирует ли помпа «шестерки», проделываем следующие нехитрые действия: заводим и нагреваем двигатель до рабочей температуры 90 градусов по Цельсию и сжимаем двумя руками верхний патрубок, направленный к радиатору. Если водяной насос функционирует, то будет ощущаться циркуляция тосола в системе.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
