Ремонт коробки передач автомобиля лада калина

На каких КПП «Калины» можно проводить регулировку

Автомобили «Лада Калина» оснащаются двумя видами механической коробки переключения передач, имеющими разный тип привода — рычажный и тросиковый.

Регулировка рычага КПП «Лада Калина»

В первом случае усилие рычага, соединенного шарниром с передаточной тягой, прикладывается к штоку устройства переключения передач коробки. Такая конструкция требует периодической регулировки кулисы КПП «Калины» из-за выхода в процессе эксплуатации рычага выбора передач за пределы диапазона перемещения, предусмотренного конструкцией. Чаще всего коррекция требуется для КПП «Калины» первого поколения с пробегом более 100 тыс. км.

В отличие от традиционной кулисы, тросиковый привод переключения передач эффективно демпфирует проникновение вибраций в салон автомобиля. Уменьшившийся ход рычага в продольном и поперечном направлениях увеличивает комфорт при переключении. Исключение жесткой тяги ликвидировало причины некорректной работы при выборе передач, однако неполадки может вызвать неисправность и последующая неверная регулировка сцепления на тросиковой коробке на «Ладе Калине»-2. Недостаточный уровень масла в коробке также может послужить поводом для нареканий на качество работы устройства.

Регулировка коробки передач на «Калине» с тросовым приводом не требуется. Два троса с явными следами износа на рубашках или появлением усилий при переключении снимаются и подвергаются замене. Недопущение резких перегибов по ходу прокладки — необходимое условие безотказной работы гибких тросиков. После замены тросов пригодится дополнительная регулировка сцепления тросовой коробки на ВАЗ «Калина»-2.

Другие причины отсутствия заднего хода ВАЗ-1118

ЗП еще может не включаться, если не отрегулирована кулиса (реактивная тяга), но в этом случае проблемы также будут возникать при попытке включить какую-нибудь другую скорость (например, первую или пятую). Именно поэтому при любом снятии МКПП рекомендуется на кулисе ставить метки, чтобы при сборке установить ее точно в таком же положении.

Другая причина неисправности ЗХ – неотрегулированное или плохое сцепление, но здесь тоже другие передачи либо не включаются, либо переключаются с хрустом. Регулируется ход педали сцепления на Калине уменьшением или увеличением длины троса, при изношенном диске автомобиль начинает ехать с пробуксовкой, плохо набирает обороты. Один из основных признаков плохого ферродо – запах горелых накладок, особенно заметен он, когда машина набирает обороты, работает с повышенной нагрузкой. Еще при этом увеличивается свободный ход педали сцепления, и его не всегда удается отрегулировать.

КПП Калина имеет свои особенности, которые должен знать каждый автовладелец. На машины производитель устанавливает 5-ступенчатые коробки, у которых 1 передача задняя и 5 передних. Некоторые автовладельцы жалуются, что коробка при переключении рычага издает скрип. Все дело в том, что производитель установил на все передние передачи специальные синхронизаторы. Именно они и дают скрип. При регулировке или замене синхронизаторов скрип пропадает. Для выполнения ремонта вам понадобится схема устройства.

Чаще всего в автосалонах покупатели выбирают машины с механическими коробками. Нужно сказать, что их мощность напрямую зависит от того, сколько клапанов в двигателе автомобиля. Совсем недавно автозавод произвел работы по их усовершенствованию, изменения затронули двигатели с 8 и 16 клапанами. Установка усиленных деталей сделала двигатели мощнее и надежнее.

Замена МКПП

Если обстоятельства сложились не самым благоприятным образом, и вам все-таки пришлось прибегнуть к замене коробки «Калины», необходимо знать правильную последовательность демонтажа трансмиссии.

Подготовка

Перед тем, как снять КПП, изучите инструкцию по эксплуатации автомобиля или посмотрите видео о замене КПП на «Калине».

После этого подготовьте рабочее место. Замена КПП на «Калине» производится только на остывшем автомобиле. Поднимите автомобиль на подъемнике или заедьте на яму. Не забывайте про требования безопасности. Попросите помощи у напарника, чтобы аккуратно снять КПП.

Не забудьте слить масло с трансмиссии, чтобы при ее демонтаже с нее не потекло.

Инструменты

Приготовьте необходимый инструмент – ключи и головки различных размеров, баллонный ключ, домкрат, пустую емкость.

Снятие коробки пошагово

Первым делом необходимо открутить защиту двигателя, которая крепится на 6 болтов. Следующим этапом слить масло с коробки – для этого открутите заливную и сливную пробки КПП.

Снимите аккумулятор для удобства и во избежание самопроизвольных замыканий. Площадка под аккумулятор также будет мешать, поэтому открутите 4 болта, крепящие ее.
Отсоедините тросик газа. Для этого извлеките специальную скобу, которая фиксирует его, и вытащите трос.
Демонтируйте воздушный фильтр. Отсоединив главный патрубок, движением на себя вытащите кожух фильтра. Под ним можно увидеть тросик сцепления, который расположен рядом со стартером, его также открутите.
Следующий этап – откручивание и снятие стартера, который также мешает подобраться к коробке. Теперь поднимите автомобиль на домкрате и снимите передние колеса.
После снятия колес отцепите левый привод. Теперь нужно вывесить двигатель на гидравлическом домкрате. Снимите правый привод. Не забудьте вставить заглушку для блокировки дифференциала во избежание вылета планетарной шестерни. В случае с тросовой коробкой немного ослабьте крепления, чтобы сверху можно было отсоединить тросовые привода.
Отцепив рычаг кулисы от коробки (за счет ослабления хомута), отсоедините реактивную тягу. Точнее, снять нужно ее часть, которая ближе к кардану кулисы КПП.
Вывесите коробку на гидравлическую лапу или специальный упор. Рядом с карданом прикручена «подушка» – ее открутите как от кузова, так и от трансмиссии, крепится она на болтах с торцевой стороны. Затем легко можно подлезть к правому переднему приводу, который необходимо снять.
Чтобы отвести коробку от двигателя, открутите 4 болта по ее периметру.
Коробка свободна. Осталось ее аккуратно опустить на землю, вытащив из-под машины. Если демонтаж производится на яме, то попросите помощи у напарника, чтобы снять КПП, не уронив ее.

Болт крепления коробки передач «Лады Калины»

Замену коробки можно произвести на станции технического обслуживания. Цена замены КПП на «Калине» начинается с 5 тыс. рублей.

Какую коробку выбрать

Замена КПП «Калины» предполагает установку трансмиссии, которая ставилась на эту модель заводом. Самыми надежными считаются механические коробки переключения передач.

Они просты в ремонте и обслуживании и не требуют особых навыков от автовладельца при ремонте.

При переходе с одной системы на другую, требуются значительные доработки «Лады Калины». Цена на КПП с жесткой тягой составляет около 15 тыс. рублей. В случае, если у вас новая модель «Калины», и коробка в ней с тросовым приводом, придется отдать 25 рублей за новый агрегат.

Установка коробки пошагово

Пошаговый процесс установки аналогичен ее демонтажу, только в обратном порядке. Установите ее с помощью напарника на свое место, соединив шлицы первичного вала КПП и коленчатого вала двигателя, подсоедините все навесное оборудование и патрубки. Залейте трансмиссионное масло в коробку. Замена КПП на «Ладе Калине» практически завершена. Подсоедините и отрегулируйте привод штока кулисы.

Установка КПП на авто

Запустите автомобиль, дайте ему прогреться, осмотрите подкапотное пространство на наличие подтеков, попробуйте переключить передачи. Ход должен быть мягким и без посторонних звуков. Если это так – коробка установлена правильно. Заглушите автомобиль.

После того как автомобиль остыл, установите защиту двигателя.

Когда начали ставить тросовую коробку

В 2013 году “АвтоВАЗ” решил отказаться от 5-ступенчатой МКПП с индексом 1118, которую устанавливали только на “Лада Калина” начиная с 2004 года, в пользу более новой трансмиссии, также на 5 передач. Таким образом тросовая коробка на “Калине” получила порядковый номер 2181.

Почему отказались от кулисной коробки

Причин, по которым производитель отказался от кулисной коробки, несколько. Во-первых для уменьшения вибраций, которые возникают на рычаге, соединенном с трансмиссией через жесткую тягу, в результате чего перешли на тросовый привод переключения передач. Во-вторых при установке многоконусных синхронизаторов усилие прилагаемое для переключения первой и второй передачи также уменьшилось. В-третьих, чтобы облегчить переключение передач, для этого уменьшили угол скоса зубьев синхронизаторов.

Кулиса КПП

Далее для того чтобы прекратить течи масла необходимо было перенести механизм выбора передач снизу вверх, что и было сделано. Также была установлена селекторная пластина которая повлияла на более четкое включение передач. Ну и для того чтобы водитель случайно не включил заднюю передачу была установлена электрическая блокировка вместо механической, как на прошлой КПП.

В связи с тем, что шестерни коробки недостаточно обработаны и имеют допуск 0.2 мм, многие владельцы “Калин” жалуются на “вой” трансмиссии.

Еще одной причиной отказа от МКПП 1118 является нечеткое переключение передач, особенно на прогретом двигателе, из-за чего владельцам приходиться регулировать привод управления передач. Процесс конечно несложный, с которым справятся и “два школьника”, но все же не приятно.

Как и на всех остальных трансмиссиях “АвтоВАЗа” низкой надежностью славятся и сальники трансмиссии, из-за экономии производителя на материале сальников подтекает масло из коробки. Замена сальников не дорогостоящая процедура, но если упустить момент, отсутствие смазки в МКПП может привести к серьезным последствиям. Благо, что для проверки уровня масла в КПП имеется специальный щуп, который находится возле АКБ.

Сальник левого привода

“АвтоВАЗ” определяет срок службы данной механической коробки передач в 160-180 тысяч километров до полной ее замены. Но на практике для комфортной езды владельцы “Калин” меняют или модернизируют большую часть составляющих трансмиссии уже при первых 100 тысячах пробега.

Чем тросовая КПП лучше кулисной и почему

Приняв во-внимание все негативные отзывы владельцев “Калин” о кулисной трансмиссии, “АвтоВАЗ” решил устанавливать тросиковую коробку на “Калине” с 2013 года. Впервые стали ставить тросиковую КПП на “Калину”, “Гранту”, а также “Приору”, которые комплектовались 16-клапанными двигателями

Впервые стали ставить тросиковую КПП на “Калину”, “Гранту”, а также “Приору”, которые комплектовались 16-клапанными двигателями.

В результате замены жесткого привода управления КПП тросами, некоторые недочеты, связанные с кулисной МКПП, удалось устранить. В частности, ход рычага переключения передач значительно уменьшился, а сами переключения скоростей стали более четкими. Вибрация на рычаг КПП практически исчезла, но все же не до конца, и автовладельцы также немного дорабатывали этот механизм. Это говорит о том, что проблемы тросового привода коробки передач “Лада Калина” тоже присутствовали, но были не так заметны, как на предыдущей трансмиссии.

“АвтоВАЗ” рекомендует заливать в данную МКПП не минеральное масло, как это было раньше, а синтетическое. Благодаря этому даже при отрицательных температурах воздуха передачи включаются “на холодную” с легкостью, и нет необходимости ждать прогрева масла в трансмиссии, ведь синтетика сохраняет свои рабочие свойства при гораздо большем минусе, в отличие от минерального масла. Также объем заливаемого масла в коробку уменьшился, так как сама КПП получилась более компактной.

Ремонт, особенности и технические характеристики

Внутри машины ВАЗ 21118, как и любой другой, всегда стоит коробка передач. У такой модели, как Калина 1118, это устройство представляет собой конструкцию механического типа, которая снабжается одной ступенью заднего хода, а также 5 ступенями переднего.

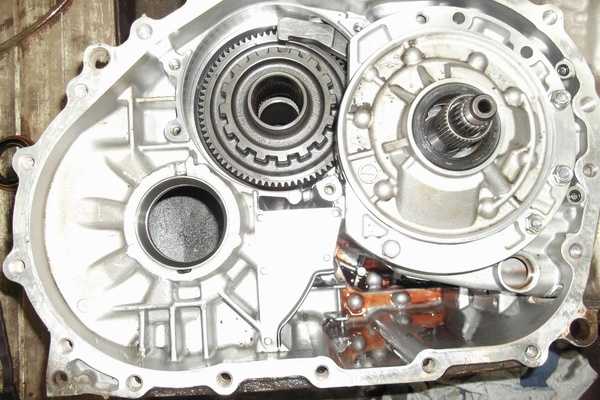

Коробка переключения передач от Лада Калина.

В Lada Kalina коробка передач объединяется конструктивно с дифференциалом, основной передачей. Ремонт дифференциала КПП тоже должен учитывать это.

В виде трёх алюминиевых медных картера представлен сам корпус механизма у машины ВАЗ Калина:

Задняя крышка.
Коробка.
Сцепление.

Между ними наносят специальные герметики, когда осуществляется сборка, ремонт коробки передач.

Механическая часть

Если не включается задняя передача на «Калине» причины могут быть в механизме переключения. Последний имеет в своей конструкции пружинку. Она часто ломается. Если деталь «заваливается» на дно коробки, она не будет препятствовать переключению скоростей. Водитель может отъездить так несколько лет, не подозревая о том, что в механизме вылетела пружинка.

Но если она застряла в пазах, будут неизбежны поломки задней передачи. В зависимости от положения детали, скорость может периодически включаться, либо не срабатывать вовсе. В данном случае придется полностью разбирать коробку передач и вытаскивать застрявший элемент наружу.

Что намудрили с ЦБКЭ

Какое-то время назад к списку дефектов надо было бы отнести выход из строя ЦБКЭ, то есть блока кузовной электроники. Прошивка, предназначенная для указанного блока «Гранты/Калины-2», теперь обновлена. В результате, удалось избавиться от неисправности полностью – выйти из строя само оборудование не может. Зато, не всем нравится, как новая прошивка работает – у некоторых владельцев проявлялся непонятный дефект, когда реакция ламп на действия воителя становилась «странной». Впрочем, видео, где приводится соответствующий пример, у нас опубликовано дальше, и можно оценить качество работы ЦБКЭ «вживую».

В «первой Калине», кстати, электрическими приборами управляли отдельные элементы (реле, тумблеры), каждый из которых теоретически мог выйти из строя, что требовало бы его поиска и замены. Конструкция «Калины-2» является более современной, в ней что-то обновляется, а от использования некоторых узлов приходится отказаться. Так было с южнокорейским ЭУР. Сейчас продолжают использоваться российские усилители.

Особенности электрооборудования Лады Калины-2

Технические особенности КПП

Блок ведущих шестерней сцепляется первичным валом

Это важно учитывать, когда проводится ремонт КПП. Что касается самого первичного вала, то для него создаётся постоянное сцепление с элементами передней передачи, выполняющими аналогичные функции

Осуществляя ремонт вторичного вала, надо помнить о том, что он обладает полой структурой. Именно благодаря ей масло без проблем доходит до ведомых шестерней.

Устройство КПП такого, что при ремонте не обойтись без использования специальных схем. Не более 0,07 миллиметров составляет в этом случае радиальный зазор на роликовых подшипниках.

Ремонт кулисы КПП — тоже довольно сложный процесс. Особенно, учитывая, что 0,04 миллиметров не должен превышать этот же показатель, но для шариковых аналогов.

Месторасположение кулисы КПП на Лада Калина.

Маслосборник отвечает за подачу масла. Он находится в области переднего подшипника, зафиксированного за вторичным валом. Капитальный ремонт часто затрагивает и такие детали. Если подобрать нужную толщину колец — появится возможность регулировать показатель натяга. Размеры сальников легко найти в инструкции, эти детали заменяются без проблем даже в домашних условиях.

При ремонте ручки КПП необходимо помнить о том, что к фланцу дифференциала прикрепляется ведомая шестерня у коробки передач на этой машине. Посредством салуна с атмосферой совмещается сама коробка, находящаяся в верхней части конструкции, которую мы рассматриваем.

Ремонт рычага — не единственная операция, которую необходимо проводить время от времени. Иногда требуется заменить подшипники, это делается при появлении постороннего шума. Комплект для ремонта КПП нужно приобрести, если лишний шум стал заметен во время нажатия, отпускания педали сцепления.

Все элементы привода управления коробки передач Лада Калина.

Руководство по ремонту говорит о том, что управляется коробка с помощью привода, который состоит из нескольких элементов:

Штока переключателя.
Шаровая опора.
Рычаг.

Согласно руководству, тросовые конструкции всегда оснащаются реактивной тягой, тогда передачи не выключаются сами по себе. Один из концов тяги связан с рычагом, а второй — с мотором. Если сальники внутренних шарниров вышли из строя, необходимо провести самостоятельный ремонт КПП. Но перед тем как их заменить, надо полностью сменить масло. Привод передних колёс отсоединяется полностью.

Три оси присутствуют на системе переключения. Одна ось снабжается трёхплечим рычагом для выбора и выключения передач. Коробка переключения передач у второй оси отсутствует, но зато есть скобы, блокирующие поворачивание. После каждых 75 тысяч километров пробега эту конструкцию полностью меняют. Люфт рычага коробки передач тоже должен насторожить, как и выход из строя других деталей.

Как устроена механическая коробка?

Устройство КПП механическое в Лада Калина 2 состоит из нескольких основных конструктивных компонентов. К ним следует относить:

картер агрегата с валами и шестернями;
картер узла сцепления;
тыльную крышку.

Пробка для слива отработанной смазывающей жидкости наделена специальным магнитом. Он необходим для сбора металлической стружки, образование которой наблюдается в процессе естественного износа шестерен и прочих элементов картера.

Система также располагает подшипниками двух конструктивных видов, как роликовыми изделиями, так и шариковыми компонентами. Разработчики поместили около переднего подшипника специального типа маслосборник, из которого жидкость направляется к валам шестерен и прочим элементам системы.

Заводом внутрь новой коробки заливается масло, предназначенное для трансмиссионных агрегатов. Периодически данная жидкость подлежит замене. Это рекомендуется выполнять спустя каждые 70 тыс. км пройденного пути. Также владельцу следует склоняться к периодическим проверкам уровня смазки и если возникает необходимость, доливать до требуемого объема.

Для мониторинга уровня в агрегате имеется специальный щуп. Он позволяет без особых сложностей удостовериться в достаточности масла внутри коробки. Действуем так. Аккуратно погружаем щуп в воронку, а затем вынимаем его. На измерительном отрезке щупа присутствует пара меток, обозначающих максимальный и минимальный пределы залитого объема. Если количества смазки оказалось недостаточно, то доливку производим без спешки.

Когда возникла потребность в замене полного объема смазки, то лучше будет осуществить эту процедуру в условиях профессионального сервиса. Как вариант, можно прибегнуть к процессу замены в собственноручном режиме. Сливать масло потребуется через присутствующее на картере отверстие, которое закрыто специальной пробкой.

Замена электростеклоподъемника

Если на автомобиле Lada Kalina пришел в негодность тросик стеклоподъемника или сгорел моторчик, ЭСП необходимо поменять. Операцию по замене производим в следующем порядке:

демонтируем блок управления электростеклоподъемниками;
снимаем обшивку двери;
чтобы разъединить стеклоподъемник со стеклом, последнее должна быть поднято до конца вверх;
отворачиваем четыре болта, которыми крепится стекло к ЭСП (два в передней части и два в задней). Стекло держится на уплотнителях, но его также можно подстраховать, чтобы оно не опустилось вниз;
отворачиваем металлическую черную планку (три винта);
откручиваем одиннадцать крепежей стеклоподъемника (болты на 10), отсоединяем штекер питания от электромотора;
вынимать электростеклоподъемник начинаем с задней части, выводим сначала одну его половину;
затем достаем из полости двери переднюю часть вместе с мотором;

Сгоревший электромоторчик на подъемнике меняется легко. Для этого:

отворачиваем три шпильки на корпусе механизма, затем еще четыре винта;
демонтируем мотор, придерживая катушку с тросом рукой, устанавливаем новую деталь;
монтируем стеклоподъемник в дверь, соединяем его с направляющими стекла, ставим на место обшивку.

Процесс разборки и сборки

Коробка передач на Калину перед разборкой промывается водой и устанавливается на стенд. Демонтируют кронштейн подвески мотора и фиксации троса сцепления. Затем снимают заднюю крышку картера. После стопора первичного вала отворачивают гайки и болт фиксации вилки. Шлиц демонтируется с вторичного вала. Шестерню выпрессовывают с первичного вала. С помощью дрели-отвертки отворачивают винты, которые крепят упорную пластину. Следующий этап предусматривает демонтаж установочных колец с валов и подшипников. Если пробки фиксатора отвернуты, тогда демонтируют шарики и пружины фиксаторов, затем снимают картер.

При сборке КПП обезжиривают резьбу в шарнире и ступице рычага, включая винты фиксации. На резьбу винтов наносится специальное клеящее вещество. У винтов фиксации рычага и шарнира разная длина. Момент затяжки этого элемента равняется 33,6 Н. м. Установка сальников различных механизмов и кулисы Калины проводится с помощью специальной смазки, которая наносится на рабочие поверхности этих элементов.

Монтаж штока в картер предусматривает проведение проверки. Фланец шарнира должен входить внутрь чехла по всему периметру. Смазка закладывается в шаровую опору соответствующего рычага. Каждый крепежный элемент затягивается до определенного момента. При сборке вторичного вала потребуется заменить стопорные кольца. Их установка предусматривает запрессовку колец в канавку. Внутренний элемент необходимо запрессовать до упора в стопорное кольцо.

В процессе осмотра детали КПП чистятся. Проводится такая работа с помощью скребка либо щетки. Удаляют все отложения, а отверстия очищают от загрязнений. Отверстия промывают и обдувают струей сжатого воздуха. Автомеханики рекомендуют хорошо продуть подшипники. Для этого воздушный поток нужно направлять таким образом, чтобы кольца вращались не быстро. Разъем картера, сцепление и задняя крышка очищаются от герметика. Проверяются свойства магнита. Если показатели слабые, а на поверхности магнита есть трещины, он заменяется новым.

МКПП 2181

В отличие от своего предшественника новая коробка передач получила массу нововведений. Эта коробка стала первой для АвтоВАЗа которая прошла компьютерное моделирование, подобный подход к производству и инжинирингу позволил оптимизировать конструкцию и сделать ее надежнее. Изменился масляный картер новой КПП с 3.3 литров до 2.2 литров и в качестве используемого масла стали использовать не устаревшую «минералку», а хорошую «полусинтетику» срок службы которой рассчитан на весь срок эксплуатации автомобиля, а именно на 5 лет или на 200 тысяч километров пробега.

Но, несомненно, самым важным и знаковым изменением стало внедрение тросов включения передач вместо металлических тяг. Такое решение позволило полностью убрать вибрацию с рычага КПП, качественно увеличить четкость включения передач и их избирательность, уменьшить ходы рычага.

Изменению подверглась и начинка новой коробки. Редукторная часть, а именно первичный и вторичный валы остались без изменений, были внедрены новые многоконусные синхронизаторы на первой и второй передачи. В отличии от классических синхронизаторов синхронизаторы нового типа значительно надежнее, и поскольку по статистике первая и вторая передачи являются самыми нагруженными такое решение позволило повысить параметр надежности нового агрегата. Так же синхронизаторы подобной конструкции упрощают включение передачи, делая его еще более плавным. Помимо этого в планах автозавода значится установка этой КПП на более мощные двигатели, а значит необходимо сцепление с большим диаметром. В отличие от предшественника новое сцепление имеет размер 215мм (прим. Было 200мм), это повлекло изменение картера сцепления и переноса стартера.

Следующее изменение будет особенно заметно при отрицательных температурах. В коробках старого типа механизм выбора передачи был расположен внизу и находился в масле. При падении температуры ниже нуля масло загустевало и включение передач до момента прогрева масла было затруднительным. В коробке нового образца механизм выбора передач это отдельный модуль стоящий снаружи КПП – это решение позволило уйти от проблемы тугих переключений в мороз при первых километрах пути, а так же в перспективе в значительной степени упрощает процесс ремонта и обслуживания КПП. Предусмотрена защита от ошибочного включения заднего хода, который можно включить только на нейтрали.

Путем комплексного подхода к разработке новой КПП инженерам удалось достичь уровня эксплуатации коробки передач ничем не хуже, чем у конкурентов по ценовому сегменту. В планах АвтоВАЗа внедрение многоконусных синхронизаторов на третьей передаче, а так же переход на гидравлический привод сцепления.
