Ваз-11183/ лада калина руководство по эксплуатации, техобслуживанию и ремонту

Самостоятельный ремонт: распространенные проблемы

Итак, не нужно иметь образование механика, чтобы провести некоторые простейшие работы своими руками

Важно при этом соблюдать правила техники безопасности. Всегда (в случае с новым автомобилем) при покупке Лады Калина к ней прилагается подробная инструкция, которая помогает разобраться с тонкостями процесса

Можно выделить следующие особенности выполнения своими руками:

1. Нужно помнить, что Лада Калина выпускается с двумя разновидностями моторов и унифицированными агрегатами, поэтому приступая к ремонту, необходимо на 100% быть уверенным в модификации.
2. Если проводится ремонт, связанный с топливной системой или мотором, нужно произвести вытяжку обработанных газов.
3. Масло и другие жидкости доливают только согласно указанным в инструкции нормам, иначе потребуется замена фильтра.

Если вы собираетесь красить кузов, помните, что лучше это делать в проветриваемом помещении. Нужно также иметь распылитель краски, другое оборудование тут не подходит. Детали, которые не будут краситься, например, фары, нужно заклеить бумагой.

Немного информации о Lada Kalina

Лада Калина производится Волжским автозаводом с конца 2004 года, с 2013-го тольяттинцы приступили к выпуску второго поколения полярной автомашины. Kalina-1 представлена в трех кузовах:

• седан, модель 1118;
• хэтчбек, 1119;
• универсал (Combi),1117.

НА «Калину-1» устанавливается три типа бензиновых двигателей:

• 1,4 л 16-клапанный 11194 мощностью 89 л. с.;
• 1,6 л 8-клапанный 21114 (81 л. с.);
• 1,6 л 16-клапанный 21126 (98 л. с.).

На автомашине первого поколения предусматривается только механическая КПП с пятью передачами. Передняя подвеска вазовского авто – типичный MaCpherson, на задней оси установлена балка со стабилизатором, амортизаторами и пружинами.

Почему приходится менять КПП на «Калине»

Чаще всего коробку меняют при ее неисправностях. Симптомы такие:

• передачи переключаются с трудом или не переключаются вовсе;
• передачи самопроизвольно выключаются;
• появляются посторонние звуки – вой, вибрации, толчки;
• видны подтеки масла на корпусе трансмиссии.

На «Калине» и «Гранте» использовалась кулисная МКПП 2180, которая впоследствии была основательно доработана и переделана под тросы. Новой модели дали индекс 2181. Переход на тросовую систему помог уменьшить уровень шума, повысить четкость включения передач, но коробка начала выть – частая болезнь этих автомобилей. Доработка была успешной, но первая ревизия не отличалась качеством, и в сторону АвтоВАЗа полетел шквал критики от недовольных владельцев.

КПП «Лада Калина»

Когда компания учла все недостатки и вновь доработала продукт, вышла вторая партия. Качество основательно подтянули, но осадок остался. Главный недостаток механики на этих автомобилях – плохое качество металла, его обработка. Проверка изделий на дефекты делается из рук вон плохо. Часто коробки не выдерживают крутящий момент и ломаются; слизывает шестерни. Основная причина замены 2180 и 2181 – преждевременная поломка либо сильный износ при большом пробеге.

Японский «автомат» довольно надежный, потому проблем с ним нет. «Робот» АвтоВАЗ производит сам, но многие компоненты позаимствованы от известной фирмы ZF. К процессу проектирования подошли и другие компании, потому он получился недорогим и живучим.

Кроме всех этих причин, коробку меняют для спортивной езды. Все, что ставится на «Калину», «Гранту» и «Весту», не выдерживает большой крутящий момент, потому этот узел придется менять.

Схема предохранителей и реле Лада Калина

Основной монтажный блок реле и предохранителей автомобиля находится с левой стороны, за панелью управления наружным освещением. Потянув за выступ на левой стороне панели приборов, открываем крышку монтажного блока.

№	А	Функция предохранителя
1	10	Комбинация приборов, иммобилайзер (АПС-6), выключатель ламп заднего хода, указатели поворота, контроллер системы автоматического управления климатической установкой (люкс)
2	30	Стеклоподъемники Лада
3	10	Замок зажигания (30 клемма), выключатель аварийной сигнализации
4	20	Переключатель стеклоочистителей, реле стеклоочистителя, электродвигатель переднего стеклоочистителя, выключатель обогрев заднего стекла, блок управления подушками безопасности, задний стеклоочиститель, обмотка реле подогрева сидений
5	25	Отопитель, блок управления электроусилителем, переключатель стеклоочистителей (омыватель стекла)
6	20	Звуковой сигнал
7	10	Выключатель ламп стоп-сигнала, освещение салона, бортовой компьютер (комбинация приборов), модуль управления светом (МУС), иммобилайзер (АПС-6)
8	20	Реле обогрева заднего стекла
9	5	Габаритные огни с правой стороны, освещение вещевого ящика, иммобилайзер (АПС-6)
10	5	Габаритные огни с левой стороны, освещение номерного знака, индикатор габаритных огней
11	7,5	Задний противотуманный фонарь, иммобилайзер (АПС-6)
12	7,5	Правый ближний свет, правый мотор-редуктор корректора света, переключатель освещения, иммобилайзер (АПС-6), модуль управления светом (МУС)
13	7,5	Левый ближний свет, левый мотор-редуктор корректора света, переключатель освещения, иммобилайзер (АПС-6), модуль управления светом (МУС)
14	10	Правый ближний свет, индикатор дальнего света
15	10	Левый дальний свет ВАЗ
16	10	Правая противотуманная фара
17	10	Левая противотуманная фара, модуль управления светом
18	15	Реле подогрева сидений
19	10	ABS, модуль управления светом (МУС)
20	15	Прикуриватель ВАЗ 1117/1118/1119
21	10	Соленоид блокировки включения задней скорости
22	15	Блок управления электропакетом, противоугонная система
23	—	—
24	7.5	Реле муфты компрессора кондиционера
25	30	Блок управления электропакетом
26	25	ABS
27	5	Запасной
28	7,5	Запасной
29	10	Запасной
30	20	Запасной
31	50	Электроусилитель руля
32	40	ABS
Реле автомобиля
R1	Омыватель фар
R2	Стеклоподъемники
R3	Стартер ВАЗ 1117/1118/1119
R4	Дополнительное реле (обогрев заднего стекла, отопитель, переключатель стеклоочистителя и омывателя)
R5	Аварийная сигнализация и указатели поворота
R6	Стеклоочиститель
R7	Дальний свет
R8	Звуковой сигнал
R9	Противотуманные фары
R10	Обогрев заднего стекла
R11	Подогрев сидений
R12	Компрессор кондиционера

Блок предохранителей систем управления двигателем расположен в центральной консоли — под защитной крышкой.

1. Диагностический разъем.
2. 15 А. Цепи главного реле (обмотка реле включения электро­вентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания).
3. 15 А. Топливный насос, предохранитель бензонасоса.
4. 15 А. Цепи постоянного питания контроллера (ЭБУ).

Реле находятся в правой нижней части консоли, там же крепятся предохранители электровентилятора системы охлаждения Лада Калина.

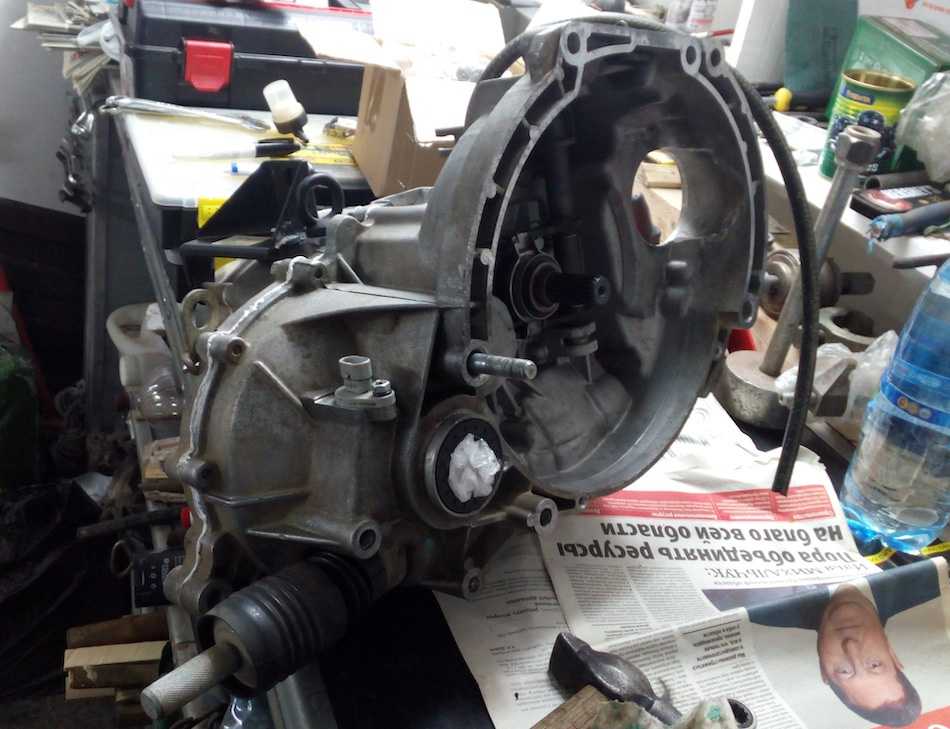

Дребезжание рычага коробки передач

Для LADA Kalina типичной неисправностью является дребезжание в области рычага КПП, которое главным образом становится заметным при работе мотора на оборотах около 3000. Источником побочного звука становится втулка, что сделана чуть толще, чем необходимо, и ввиду этого в креплении возникает зазор. Для ликвидации этой неполадки нужно сделать следующее:

1. снять кожух рукоятки, который прикреплен защёлками;
2. с помощью двух ключей на 13 раскрутить гайку с болтом;
3. убрать шайбы и втулки;
4. для устранения дребезжания ту втулку, которая посередине, нужно немного подточить по ширине или смазать крепление герметиком;
5. сделав это, смонтировать всё обратно. Герметик выручает не всякий раз, а вот если подточить втулку на 0,3 мм, то результат гарантирован.

Можно с уверенностью сказать, что ремонт автомобиля «Лада Калина» своими руками не так уж страшен. У каждого автолюбителя есть возможность устранить мелкие неисправности этой машины. Нужно просто верить в свои силы, придерживаться наших советов и всё получится!

Выгоняем воздух из системы охлаждения

Система охлаждения может «завоздушить» по разным причинам, и в первую очередь печка в салоне перестает дуть теплым воздухом, поднимается высокая температура, тосол кипит. Если сжимать верхний и нижний патрубки радиатора, чувствуется, что они пустые, в них нет охлаждающей жидкости. Часто «завоздушивание» происходит после замены радиатора печки, и удалить из системы воздух порой очень сложно. Как вариант, можно установить на нижнем патрубке отопителя под капотом дополнительный тройник, а новый шланг вывести в расширительный бачок сверху, в нижний патрубок от бачка к нижнему радиаторному патрубку следует поставить заглушку.

Замена наружного ШРУСа Lada Kalina

Поменять наружную «гранату» на «Калине» можно без подъемника или ямы, но автомобиль необходимо установить на ровную площадку. Замену производим следующим образом:

• в первую очередь ослабляем и откручиваем гайку ступицы – когда колесо будет снято, стронуть с места ее будет проблематично;
• ослабляем колесные гайки, поддомкрачиваем автомобиль, демонтируем колесо. Чтобы машина не покатилась, под задние колеса необходимо поставить упоры, а спереди рядом с домкратом для подстраховки под порог подложить опору (например, деревянный брус);
• отворачиваем снизу болты шаровой опоры (2 шт.);
• выдергиваем поворотный кулак на себя, освобождаем привод колеса;
• с пыльника снимаем хомуты;
• отводим пыльник ближе к коробке передач, через бронзовую или медную выколотку сбиваем наружный ШРУС;
• устанавливаем на место новую деталь, набиваем смазку в шарнир, закрепляем на ШРУСе пыльник новыми хомутами;
• производим сборку всех деталей.

Особенности конструкции

Система рулевого управления Лады Калины включает электрический усилитель и рулевую колонку, регулируемую по высоте и углу наклона. Рулевой механизм представляет собой рулевую рейку с изменяемым передаточным отношением. Рейка входит в зацепление с картером двигателя через шестерню, имеющую косые зубья, шаг которых различается по длине рейки. На рисунке приведена конструкция рулевой рейки Калины.

Рулевая рейка на Калине прижимается к шестерне пружиной. Трение снижается при помощи пластикового вкладыша. Прижатие пружины изменяется регулировочной гайкой (выставленный заводской зазор между рейкой и валом — 0,1 мм). Второй торец рейки упирается в пластиковую втулку. Регулировка зазора помогает избавиться от стуков.

Вал рулевой системы установлен в подшипниках (один — в кронштейне колонки, другой — в корпусе электроусилителя). Кронштейн колонки закрепляется к кронштейну педалей (передняя часть) и к кронштейну кузова. Кронштейн колонки с трубой соединяется в виде шарнира из двух пластин, что позволяет изменять положение руля, причем диапазон перемещения ограничивается прорезями в пластинах.

Для фиксации положения трубы предназначен рычаг, соединяемый с регулировочной втулкой. Она ввернута в стяжной болт, расположенный в прорезях пластин. При повороте рычага втулка вращается, ослабляя фиксацию пластины, что позволяет менять положение руля. Пружины между пластинами и кронштейном подтягивают трубу вверх при ослаблении крепления.

Рулевая система Лады Калины имеет две рулевые тяги и поворотные рычаги. Тяга состоит из внешнего и внутреннего наконечников и регулировочной резьбовой втулки, которая при вращении изменяет длину тяги. Нужная регулировка тяг фиксируется болтами. Тяга соединяется с поворотным рычагом с помощью внешнего наконечника, имеющего шарнир шарового типа.

Электрический усилитель Калины уменьшает усилие, прикладываемое к рулю. Он собран на базе электродвигателя с редуктором, размещенным под кожухом системы руля. Управляется усилитель электронным блоком, получающим сигналы от датчиков скорости автомобиля, вращения вала и момента вращения рулевого вала.

Принцип работы усилителя основан на том, что в стационарном состоянии автомобиля момент на рулевом валу устанавливается наибольший, а при движении — снижается с ростом скорости. На приборной панели установлен индикатор работы усилителя руля.

https://youtube.com/watch?v=13qasRZk8gA

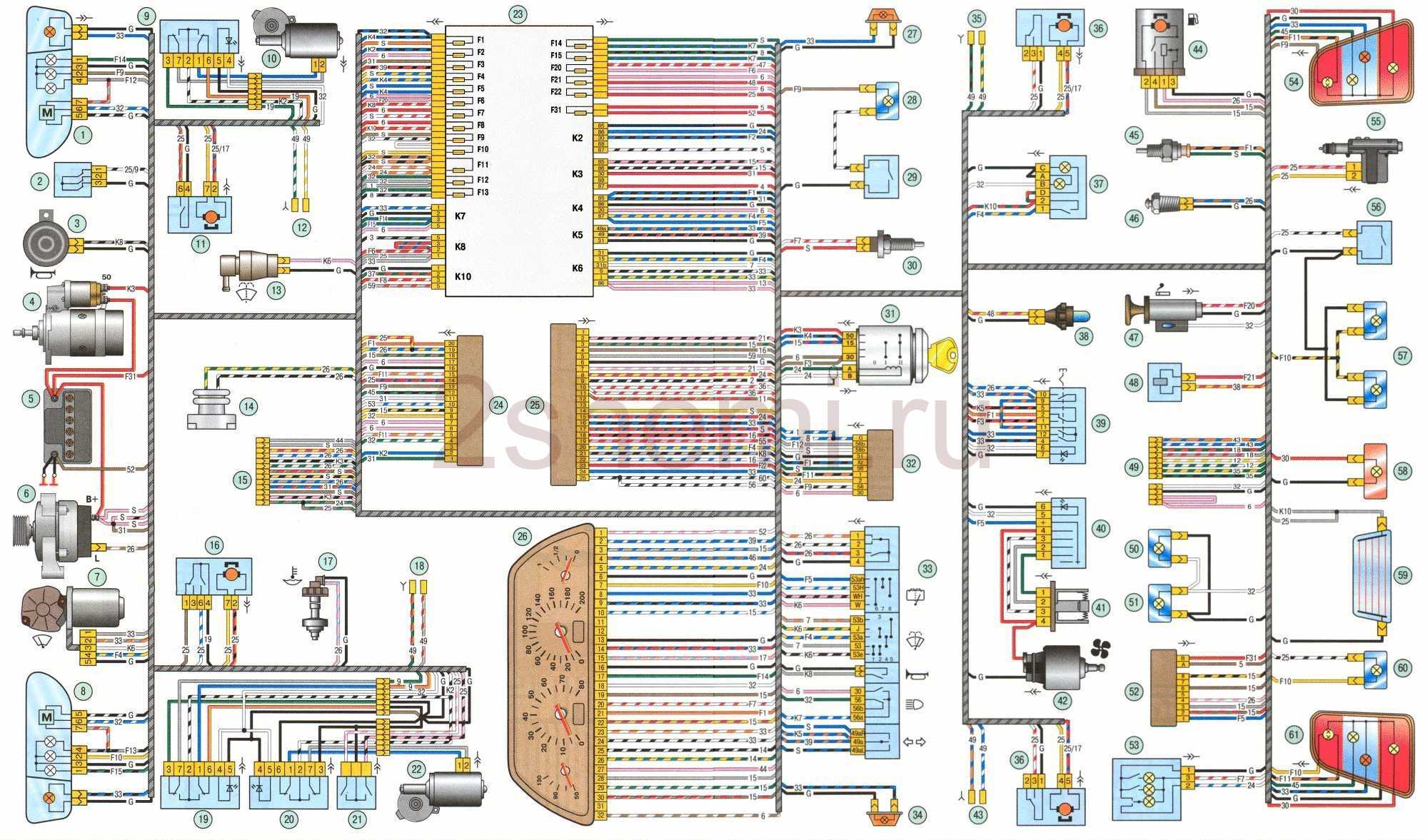

Общая схема ВАЗ-1117, ВАЗ-1118, ВАЗ-1119

1 — правая блок-фара;
2 — выключатель подкапотной лампы;
3 — звуковой сигнал,
4 — стартер Лада Калина;
5 — аккумуляторная батарея;
6 — генератор;
7 — электродвигатель очистителя ветрового стекла;
8 — левая блок-фара;
9 — переключатель электростеклоподъёмника правой передней двери (пассажир];
10 — моторедуктор электростеклоподъёмника правой передней двери;
11 — замок правой передней двери;
12 — колодка подключения к правой передней колонке;
13 — электродвигатель омывателя ветрового стекла;
14 — датчик температуры воздуха;
15 — колодка подключения к жгуту проводов системы впрыска;
16 — замок левой передней двери;
17 — датчик уровня тормозной жидкости;
18 — колодка подключения к левой передней колонке;
19 — переключатель электростеклоподъемника правой передней двери (водитель);
20 — переключатель электростеклоподъемника левой передней двери;
21 — выключатель блокировки дверей в блоке переключателей;
22 — моторедуктор электростеклоподъемника правой передней двери;
23 — монтажный блок;
24 — иммобилизатор;
25 — блок управления электропакетом;
26 — комбинация приборов;
27 — правый боковой указатель поворота;
28 — лампа освещения вещевого ящика;
29 — выключатель лампы освещения вещевого ящика;
30 — выключатель стоп-сигнала;
31 — выключатель зажигания;
32 — модуль управления светотехнико;
33 — подрулевой переключатель;
34 — левый боковой указатель поворота;
35 — колодка подключения к правой задней колонке;
36 — замок задней двери;
37 — выключатель обогрева заднего стекла;
38 — выключатель блокировки заднего хода;
39 — выключатель аварийной сигнализации;
40 — переключатель электродвигателя отопителя;
41 — дополнительный резистор;
42 — электродвигатель отопителя;
43 — колодка подключена к левой задней колонке;
44 — электробензонасос с датчиком уровня топлива;
45 — выключатель лампы света заднего хода;
46 — датчик включения ручного тормоза;
47 — прикуриватель;
48 — блокировка заднего хода;
49 — колодка подключения к радиоаппарату;
50 — лампы подсветки рычагов управления отопителе;
51 — осветитель Kalina;
52 — блок управления электромеханическим усилителем руля;
53 — блок освещения салона;
54 — правый задний фонарь;
55 — моторедуктор блокировки багажника;
56 — выключатель в замке багажника;
57 — фонари освещения номерного знака;
58 — дополнительный сигнал торможения;
59 — элемент обогрева заднего стекла;
60 — фонарь освещения багажника;
61 — левый задний фонарь

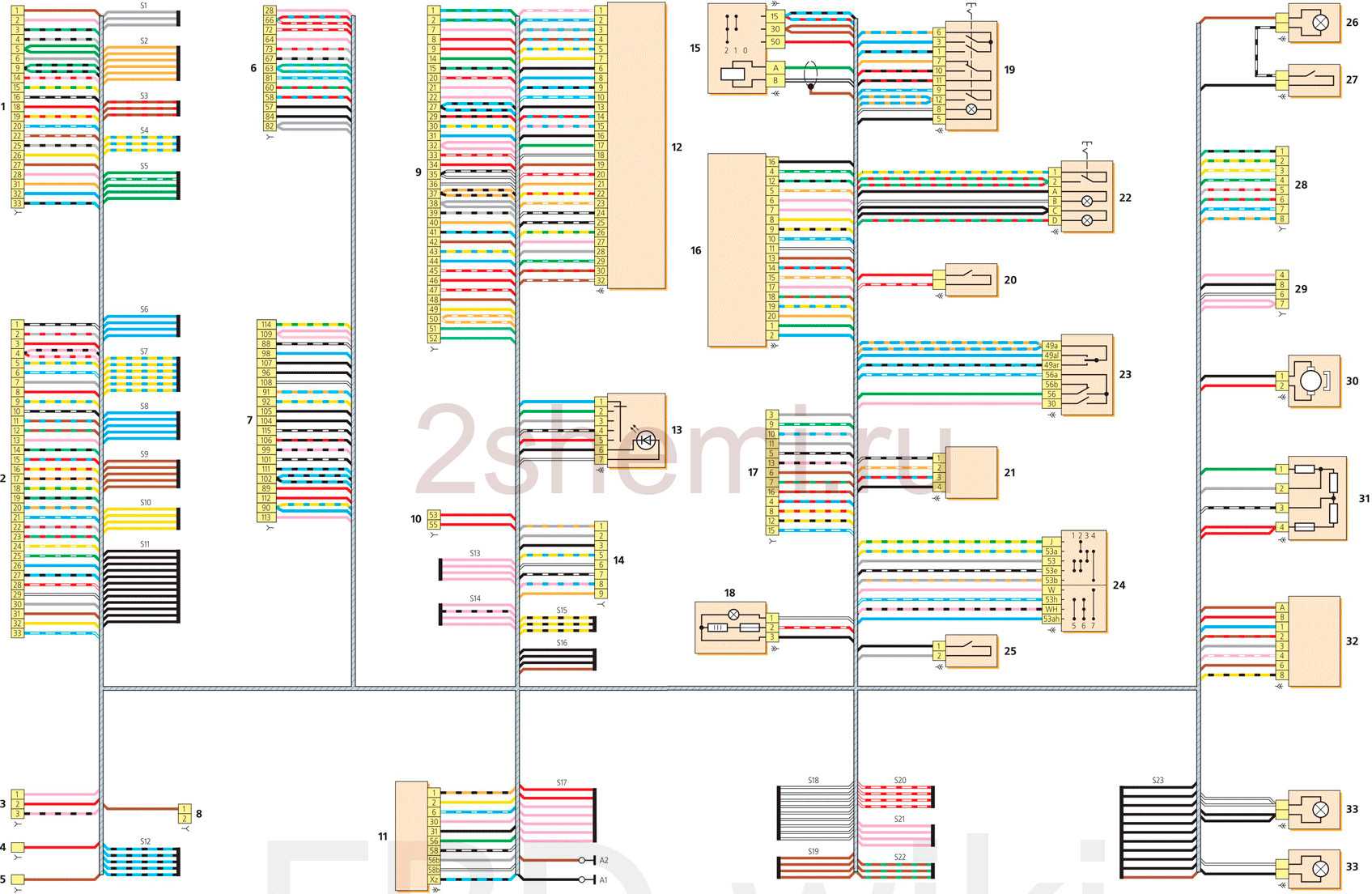

Элементы схемы соединения жгута приборной панели

1, 3, 4, 5 — колодки пучка проводов приборки к переднему жгуту; 2, 8 — тоже самое к задней «косичке» проводов; 6, 7, 9, 10 — продолжение направления на монтажный узел; 11 — электропитание устройства управления светотехникой; 12 —  набор приборов; 13 — тумблер электродвигателя печки; 14 — питание коробки воздухопритока; 15 — замок зажигания Лада Калина; 16 — блок иммобилайзера; 17 — колодка жгута проводов приборной панели к пучку проводов системы зажигания; 18 — питание прикуривателя; 19 — переключатель аварийной сигнализации; 20 — прерыватель обогрева заднего стекла; 21 — выключатель стоп-сигнала; 22 — прерыватель света сигнализации; 23 — регулировка режимов компьютера; 24 —  управление стеклоочистителем; 25 — выключатель клаксона ВАЗ; 26, 27 — лампы освещения управления отопления и вентиляции; 28 — освещение перчаточного ящика; 29 — электропитание на кнопку вкл/выкл в бардачке; 30, 31 —  цоколевка на штатную магнитолу; 32 — питание электродвигателя печки; 33 — сеть резистора отопителя; 34 — блок управления электроусилителем.

Рекомендации по применению трансмиссионных масел для Калины

Доливка масла или его замена в коробке передач Калины потребует ответа на вопрос, какое вещество выбрать. Лучше отталкиваться от рекомендаций завода-изготовителя. В руководстве по эксплуатации машины приводится перечень различных масел. Они классифицируются по:

• марке;
• классу вязкости (SAE);
• группе по API;
• изготовителю.

Важно, какое вещество обеспечивает стабильную работу коробки передач в самых больших температурных диапазонах. Таким является масло с маркировкой вязкости 75W-90

Оно гарантирует смазку узлов при температурах от -40° до +45°.

А какое трансмиссионное масло обладает более универсальными показателями? Таковым можно считать вещество, вязкость которого обозначена 80W-85. Если в коробке передач Калины будет залито это масло, то нормальная работоспособность агрегатов поддерживается в климатических условиях от -26° до +35°.

Независимо от того, какое масло планируется к использованию в коробке Калины, настоятельно рекомендуется не применять различные присадки или другие средства. Применение высокоэффективных трансмиссионных масел не требует дополнительных присадок. Более того, в некоторых случаях употребление дополнительных присадок может привести к повреждениям коробки переключения скоростей или других агрегатов трансмиссии.

Первичный и вторичный валы

КПП имеет двухвальную конструкцию. На каждой из передач, кроме задней, установлены синхронизаторы. Корпус механизма составной и состоит из картера сцепления, картера КПП, задней крышки. Детали картера изготовлены методом литья из легких алюминиевых сплавов. Вместо прокладок между элементами корпуса производитель использует герметик-прокладку. В отверстия пробки для залива масла установлен магнит, который призван задерживать мусор.

На первичном валу механизма установлен блок ведущих шестеренок, которые постоянно зацеплены с ведомыми шестеренками передних передач. Вторичный вал сделан полым. За счет полой структуры масло попадает в зону работы ведомых шестеренок. На вторичном валу установлена съемная шестерня главной передачи – шестеренка ведущая. Также на вторичном валу закреплены ведомые шестерни и синхронизаторы.

Валы вращаются на роликовых и шариковых подшипниках. Первые установлены спереди, а вторые — сзади. Подшипники надежно зафиксированы на каждом из валов. Радиальные зазоры для передних подшипников составляют не более 0,07 мм, а для задних – 0,04 мм. Для смазки используется маслозаборник, который подает масло к вторичному валу.

Ведомая шестеренка в коробке передач «Калины» закреплена на фланце коробки двухсателлитного дифференциала. Корпус КПП имеет сапун – он расположен сверху.

Устройство

Автомобили в первом поколении оснащались пятиступенчатой механической КПП ВАЗ-2181, где пять передач для движения вперед и одна задняя передача. В основе механизма лежит хорошо известная КПП от ВАЗ-2108 с небольшими модернизациями. КПП объединена с главной передачей и дифференциалом.

Устроена коробка передач «Калины» стандартно. Она состоит из ведущей шестерни главной передачи, вторичного и первичного валов, вилок включения передач, датчика заднего хода, картера, механизма переключения передач и центрального фиксатора.

Производители долго думали, что и каким образом улучшить в механизме КПП, в результате решили не вмешиваться в редукторный механизм, иначе понадобятся огромные затраты, чтобы запустить КПП в серию. Без необходимого оборудования невозможно получить должное качество зацепления шестеренок и синхронизаторы.

КПП ВАЗ-1117 («Калина») первая, для которой специалисты «АвтоВАЗа» делали компьютерный расчет каждой детали в механизме, которая подвергается нагрузкам. Просчитывали и моделировали с помощью специального ПО картеры, вилки, рычаги и другие элементы. Таким образом конструкция получилась не только оптимизированной, но и более надежной.

Замена салонного фильтра и масла

Для демонтажа и потребуется набор отверток и ключ-звездочка TORX. Сначала поддевают заглушку, затем откручивают болты. Капот открывают, решетку демонтируют. Салонный фильтр находится под решеткой. Крышка сдвигается вправо, фильтр снимается.

При необходимости посадочное место чистят пылесосом. Новый фильтр устанавливают, выполняя действия в обратном порядке. На демонтаж и замену этой детали потребуется не более 20 минут. По завершении ремонтных работ включают отопительный агрегат. Посторонние запахи должны исчезнуть.

Не менее важным процессом является самостоятельная замена масла в моторе Лады Калины. Этот процесс осуществляется с помощью ключа на 17. Для моторов объемом в 1,6 и 1,4 потребуется около 3,5 л нового масла. Для начала открывают капот транспортного средства. Затем откручивают заливную крышку. Это необходимо для разгерметизации соответствующей системы. Под кузовом автомобиля находится сливная пробка, которую нужно открутить с помощью ключа на 17. Под машину устанавливается емкость, в которую будет стекать отработанное вещество.

Контроль уровня масла

Следующий шаг предусматривает демонтаж масляного фильтра. Его необходимо снимать аккуратно, подложив под него какую-нибудь емкость. Затем в новый агрегат заливают столько масла, чтобы он был полным. Если отработанная жидкость стекла из системы, можно закручивать сливную пробку. Устанавливают новый фильтр. После заливки масла в систему проверяют уровень жидкости. Для этого используют щуп. При необходимости жидкость доливается. Процесс замены масла и соответствующего фильтра на Калине занимает 30 минут. По завершении нужно запустить двигатель и дождаться, пока лампа датчика масла погаснет.

Ремонт автомобиля Лада Калина своими руками также требуется из-за некомфортного салона. В этом случае заменяется обшивка, делается тюнинг транспортного средства. Чтобы устранить в салоне скрип и шум мотора, потребуется смазать двери, проверить работоспособность двигателя. представляет собой жесткую конструкцию, поэтому для ее усовершенствования либо замены потребуется руководство по ремонту автомобиля.

Типичные болезни Lada Kalina-1

Крупные поломки с машиной случаются нечасто, но различных неприятных мелочей хватает. Сцепление на автомобиле ВАЗ не отличается высокой надежностью и большим ресурсом в независимости от типа двигателя, и выйти из строя оно может на пробеге 40-50 тыс. км пробега. Основная причина поломки – развалившийся диск сцепления.

В двигателе необходимо постоянно следить за уровнем масла – оно может уходить через прокладки, угорать через поршневые кольца. На комбинации приборов установлена только аварийная лампа давления масла, стрелочного индикатора нет. Когда постоянно загорится индикатор, может быть уже поздно – застучит коленвал.

Известная болезнь всех вазовских коробок передач – повышенный гул. От шума коробки избавиться трудно, в некоторых случаях не помогает даже замена подшипников, заливка качественного трансмиссионного масла. Воют КПП и на новых машинах, поэтому АвтоВАЗ уже не однократно дорабатывал трансмиссию.

Еще, начиная с «восьмерок» и «девяток», проблемной деталью считался термостат в двигателе, причем, клапан в нем мог заклинить в любом положении. Неприятно, если двигатель не прогревается до нужной рабочей температуры, но когда мотор перегревается – это еще хуже.

В электрике на Ладе Калине-1 чаще всего возникают три основные проблемы:

• в генераторе быстро «умирают» подшипники и диодный мост;
• нередко выходит из строя модуль зажигания;
• рвется тросик электростеклоподъемника водительской двери.

Если катушку зажигания пробивает, в двигателе перестают работать либо первый и четвертый, либо второй и третий цилиндры. Обрыв троса ЭСП происходит из-за того, что он соскакивает со своих направляющих.

Причина появления хруста наружных ШРУСов – недостаток смазки, экономные заводчане ее закладывают мало. В результате происходит интенсивный износ шарниров, и «гранату» приходится менять.

Обрыв ремня ГРМ – это всегда неприятно, но если на 8-клапанном 21114 можно поменять ременный привод и ехать дальше, то на моторах 11194 и 21126 от встречного удара с поршнями гнутся клапана, и ремонт обходится достаточно дорого. Произойти обрыв может также из-за заклинившего водяного насоса, поэтому, если помпа зашумела, ее необходимо срочно менять.

Руководство по ремонту лада калина

• Мотоциклы
• Обзоры/Тесты
  • Jawa
  • ИЖ
  • Минск
  • Урал/Днепр
  • Восход
  • Скутеры
• Литература
  • Jawa
  • ИЖ
  • Минск
  • Урал/Днепр
  • Восход
  • Скутеры
• Тюнинг
  • Jawa
  • ИЖ
  • Минск
  • Урал/Днепр
  • Восход
  • Скутеры
• Фотографии
• Видео
• Автомобили
• Обзоры/Тесты
  • ВАЗ
  • УАЗ
  • ГАЗ
  • Audi
  • Alfa Romeo
  • Volkswagen
  • Peugeot
  • Renault
  • Mercedes
  • BMW
  • CITROEN
  • Fiat
  • Ford
  • Skoda
  • SEAT
  • Honda
  • Mazda
  • Nissan
  • Opel
  • Volvo
  • Toyota
  • Mitsubishi
  • Daewoo
• Литература
  • ВАЗ
  • УАЗ
  • ГАЗ
  • Audi
  • Alfa Romeo
  • Volkswagen
  • Peugeot
  • Renault
  • Mercedes
  • BMW
  • CITROEN
  • Fiat
  • Ford
  • Skoda
  • SEAT
  • Honda
  • Mazda
  • Nissan
  • Opel
  • Volvo
  • Toyota
  • Mitsubishi
  • Daewoo
• Тюнинг
  • ВАЗ
  • УАЗ
  • ГАЗ
  • Audi
  • Alfa Romeo
  • Volkswagen
  • Peugeot
  • Renault
  • Mercedes
  • BMW
  • CITROEN
  • Fiat
  • Ford
  • Skoda
  • SEAT
  • Honda
  • Mazda
  • Nissan
  • Opel
  • Volvo
  • Toyota
  • Mitsubishi
  • Daewoo
• Фотографии
• Видео
• Прочее
• Видеоматериалы
  • Мотоциклы
  • Автомобили
  • Ремонт
  • Передачи
• Общая литература
• Тюнинг
• Журналы
• Карты дорог
• История
• Полезные статьи
• Фотогалерея
• Новости

Друзья сайта

• Авто-Литература:
• ВАЗ
• УАЗ
• ГАЗ
• Audi
• Alfa Romeo
• Volkswagen
• Peugeot
• Renault
• Mercedes
• BMW
• CITROEN
• Fiat
• Ford
• Skoda
• SEAT
• Honda
• Mazda
• Nissan
• Opel
• Volvo
• Toyota
• Mitsubishi
• Daewoo

Особенности синхронизаторов

Итак, редукторную часть коробки передач “Калины” не трогали, и изменений здесь нет. Но это не совсем так. Для первой и второй передачи пришлось установить многоконусные синхронизаторы. Это сделано первым делом ради общей надежности – вторая передача наиболее нагружена. За счет многоконусного синхронизатора жизнь передачи будет более длинной. Кроме того, такие синхронизаторы применили еще и потому, чтобы сделать усилие для включения передачи минимальным. Так как КПП устанавливается и на другие модели авто, в том числе и с более мощными двигателями, был увеличен диаметр сцепления – теперь механизм имеет диаметр 215 мм. Мощное сцепление привело к изготовлению другого картера – прежний от КПП-2108 не смог вместить такой большой механизм сцепления. Максимум, что туда помещалось, — это 200 мм. Из-за нового картера инженерам пришлось перенести стартер в другое место.

На первых образцах КПП устанавливался трехконусный синхронизатор, но от него быстро отказались в пользу двухконусного – последний дешевле и легко «переваривает» нужный крутящий момент.

Лада Калина: ремонт своими руками

Lada Kalina-1 – машина достаточно простая, и многие поломки водитель может устранить самостоятельно. Например, не составит труда своими руками;

• выгнать воздушную пробку из системы охлаждения;
• устранить дребезг ручки КПП;
• заменить воздушный фильтр двигателя;
• поменять водяной насос;
• произвести замену диодного моста в генераторе;
• установить новый наружный ШРУС вместо хрустящего старого привода;
• заменить модуль зажигания.

В Ладе Калине ремонт своими руками следует проводить согласно инструкции, пользоваться качественным автослесарным инструментом, при необходимости выполнять работу с помощью съемников и специального оборудования.

Особенности механизма переключения

Если вспомнить устройство и принцип работы коробок передач ВАЗ для серии “Самара”, то механизм переключения в них был снизу и погружен в масляную ванну. После стоянки на морозе масло в коробке густело и передачи переключались очень-очень туго до прогрева двигателя и КПП. Внизу КПП устанавливались фиксаторы для вилки и штока задней передачи, датчик заднего хода, сальник выбора передач – каждый элемент был потенциальным источником течи масла. От этого помогали герметики, но радикально они проблему не решали. А в «АвтоВАЗе» решили – перенесли механизм вверх.

Новый механизм переключения в ВАЗ-1119 (“Калина”) представляет особой отдельный узел. Его можно установить и демонтировать без необходимости разборки КПП. Это отличное решение и полезно не только для быстрого и дешевого производства, что также оценили мастера по ремонту. Теперь ремонтировать механизм переключения стало гораздо проще. За счет применения селекторной решетки все передачи включаются гораздо точней. Есть в механизме и блокировка от включения задней передачи – задний ход доступен только из нейтральной.

Изюминка на торте, точнее в коробке, — это специальная селекторная пластина. Именно она повлияла на точность переключения передач. Пластина заменила собой стандартные раньше блокировки и возвратные пружины. Для разработки пластины потребовалось долго анализировать работу человека с селектором КПП. Усилие на рычаге рассчитывалось с помощью специального программного комплекса.

Масло

С внедрением новой коробки изменилось и количество масла. Так, для КПП ВАЗ-2181 объем масла снизился на 30 %. Изменились и требования к маслу – с минерального «АвтоВАЗ» перешел на синтетические трансмиссионные масла. Это касается и старых моделей КПП, и новых. Производитель заливает масло в КПП и в инструкции пишет, что его хватит на 5 лет или на весь срок работы КПП. Но на самом деле его менять нужно.

Ресурс масла в коробку передач «Калины» составляет примерно 30 тыс. км. В качестве масла в коробку можно подобрать что-нибудь из отечественных трансмиссионных продуктов. Так, отечественные автолюбители неплохо отзываются о продукции «Лукойл» и «Роснефть». Можно приобрести и импортные масла – например от Zic. Коробка скажет за это «спасибо».

Основные неполадки и способы быстрого исправления

Лада Калина не отличается сложностью в обслуживании, связанном с жидкостями. Так, можно самостоятельно заменить масло. Для этого нужен ключ на 17. Если объем мотора универсала 1.6 или 1.4, нужно чуть более 3 литров новой жидкости. Сверху откручиваем крышку для залива, а под кузовом – специальную пробку-заглушку с помощью ключа. Через это отверстие будет стекать отработанный раствор, поэтому заранее подставьте ведро. Демонтируется старый масляный фильтр и устанавливается новый, когда отработанная жидкость слилась, можно заливать масло, проверяя щупом уровень.

Простой ремонт также проводится самостоятельно, если Лада Калина не отвечает таким параметрам:

• скрип в салоне и при езде – смазка дверей и диагностика двигателя;
• слишком жесткая подвеска – замена или усовершенствование этой детали;
• не удовлетворяет электроника, проблемы с термостатом – замена вышедшего из строя оборудования;
• проблемы с задним ходом – диагностика тормозной и рулевой систем.

Многие автомобилисты признаются, что проблемы с этим транспортом возникают только после пройденных 100 тысяч километров. Не забывайте, что плановую диагностику лучше проводить каждый год, чтобы исключить серьезные проблемы.
